2016 Hyundai New County 변속 제한 표시등

편의장치
4-16

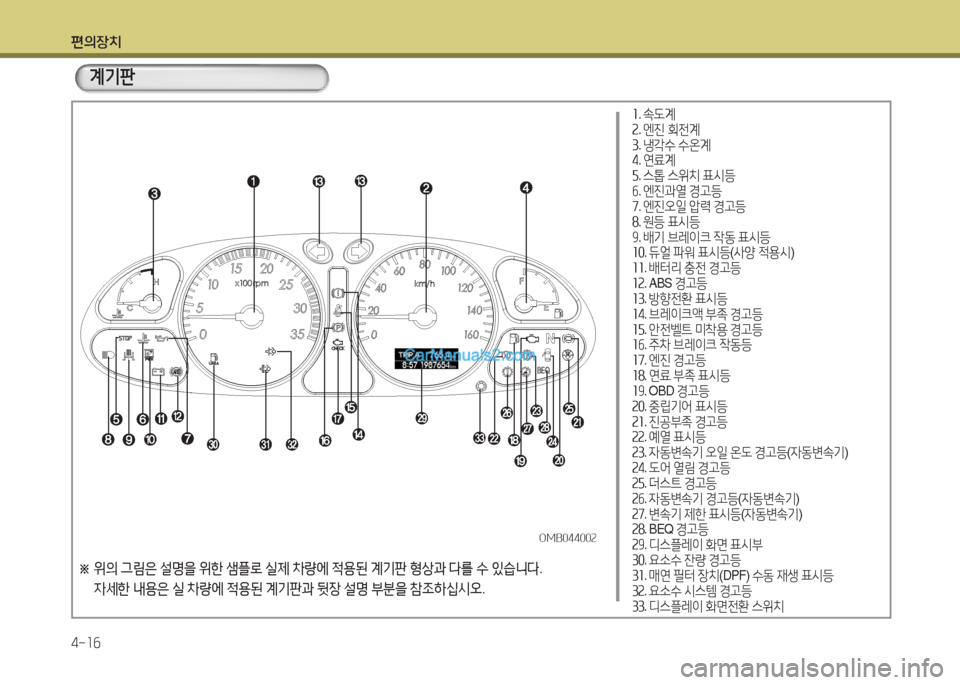

계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
1. 속도계2. 엔진 회전계3. 냉각수 수온계4. 연료계5. 스톱 스위치 표시등6. 엔진과열 경고등7. 엔진오일 압력 경고등8. 원등 표시등9. 배기 브레이크 작동 표시등10. 듀얼 파워 표시등(사양 적용시)11. 배터리 충전 경고등12. A B S 경고등13. 방향전환 표시등14. 브레이크액 부족 경고등15. 안전벨트 미착용 경고등16. 주차 브레이크 작동등17. 엔진 경고등18. 연료 부족 표시등19. O B D 경고등20. 중립기어 표시등21. 진공부족 경고등22. 예열 표시등23. 자동변속기 오일 온도 경고등(자동변속기)24. 도어 열림 경고등25. 더스트 경고등26. 자동변속기 경고등(자동변속기)27. 변속기 제한 표시등(자동변속기)28. B E Q 경고등29. 디스플레이 화면 표시부30. 요소수 잔량 경고등31. 매연 필터 장치(DPF) 수동 재생 표시등32. 요소수 시스템 경고등33. 디스플레이 화면전환 스위치
OMB044002OMB044002

편의장치
4-30
▶엔진 과열경고등
냉각수의 온도를 나타냅니다.
냉각수 온도가 적정온도 이상일때 적색 표시등이
점등됩니다.
냉각수 온도가 적정 범위에 있을때는 적색 경고
등이 소등됩니다.
WP-013WP-013
▶자동변속기 경고등
자동변속기(A/TM) 시스템에 이상 발생시 점등됩
니다.
▶자동변속기 오일 온
도 경고등
자동변속기의 오일 온도가 과도하게 상승했을 때
점등됩니다.
OEG028026OEG028026
OEG028027OEG028027
▶변속 제한 표시등
변속 조작이 실행될 수 없을 때 점등됩니다. (변속
불가)
WCN001WCN001
0표시등
▶비상경고등/방향지
시등 (녹색)
비상경고등 버튼을 누르면 모든 방향지시등이 점
멸합니다.
방향지시등 및 비상경고등의 점멸회수가 이상하
게 빠르거나 늦을 때는 전구의 단선이나 접지 불
량일 수 있으므로 점검하십시오.
941F01941F01
▶전조등 상향 표시등
(청색)
전조등이 점등된 상태에서 조명 스위치를 상향
위치에 두면 점등됩니다.
또는 조명 스위치를 운전자 방향으로 당기면 전
조등(상향)이 점등되면서 표시등이 점등됩니다.
OCN028015OCN028015

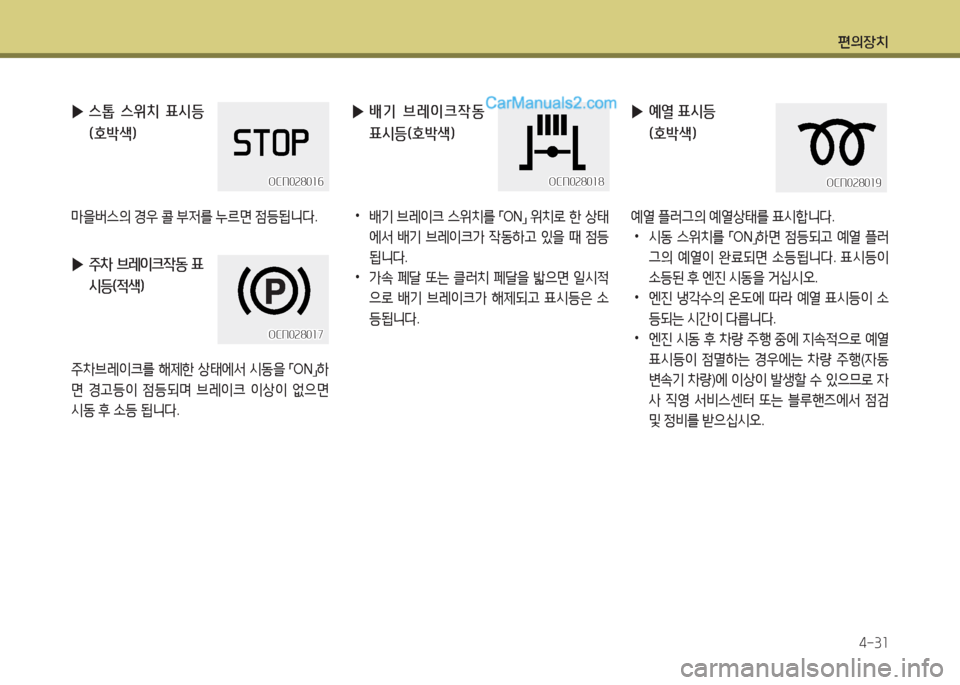

편의장치
4-31
▶예열 표시등
(호박색)
예열 플러그의 예열상태를 표시합니다.
•시동 스위치를 「ON」하면 점등되고 예열 플러
그의 예열이 완료되면 소등됩니다. 표시등이
소등된 후 엔진 시동을 거십시오.
•엔진 냉각수의 온도에 따라 예열 표시등이 소
등되는 시간이 다릅니다.
•엔진 시동 후 차량 주행 중에 지속적으로 예열
표시등이 점멸하는 경우에는 차량 주행(자동
변속기 차량)에 이상이 발생할 수 있으므로 자
사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.
OCN028019OCN028019
▶스톱 스위치 표시등
(호박색)
마을버스의 경우 콜 부저를 누르면 점등됩니다.
▶주차 브레이크작동 표
시등(적색)
주차브레이크를 해제한 상태에서 시동을 「ON」하
면 경고등이 점등되며 브레이크 이상이 없으면
시동 후 소등 됩니다.
OCN028016OCN028016
OCN028017OCN028017
▶배기 브레이크작동
표시등(호박색)
•배기 브레이크 스위치를 「ON」 위치로 한 상태
에서 배기 브레이크가 작동하고 있을 때 점등
됩니다.
•가속 페달 또는 클러치 페달을 밟으면 일시적
으로 배기 브레이크가 해제되고 표시등은 소
등됩니다.
OCN028018OCN028018
