Page 7 of 232
안내
1-2
1. 선바이저 ……………………………………… 4-63
2. 조향 핸들 ……………………………………… 4-15
3. 운전석 ……………………………………………3-2
4. 안테나 ………………………………………… 4-69
5. 전조등 ………………………………………… 4-40
6. 타이어 ………………………………………… 7-41
7. 와이퍼 블레이드 및 와셔 …………………… 7-33
8. 도어 ………………………………………………4-5
9. 키 …………………………………………………4-3
10. 요소수(우레아)주입구 ……………………4-11
11. 연료주입구 ………………………………… 4-10
OMB041001OMB041001

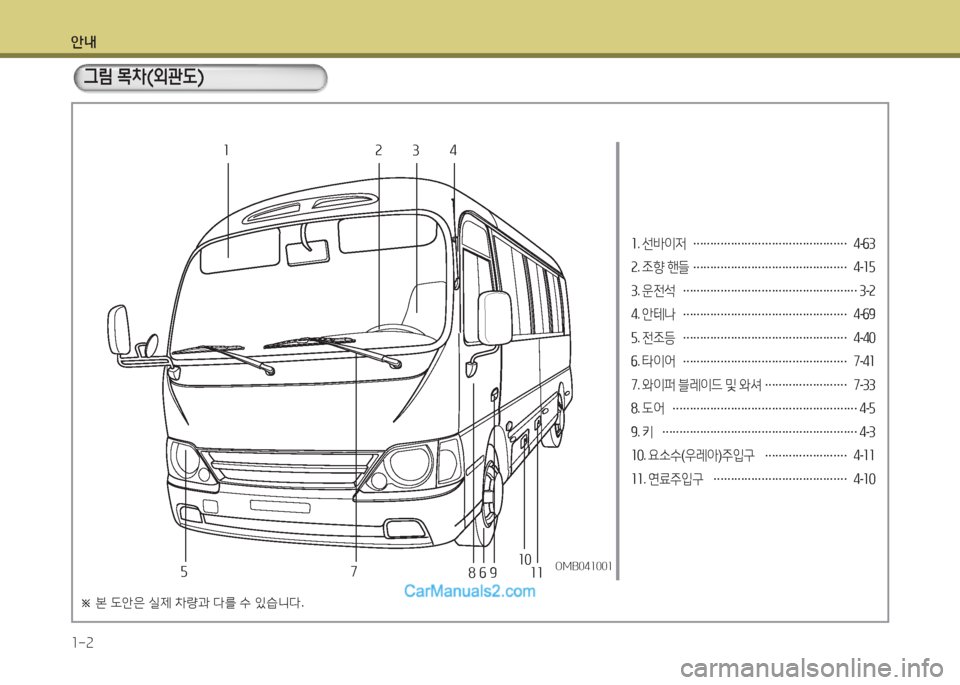

그림 목차(외관도)
1234
568911107
※ 본 도안은 실제 차량과 다를 수 있습니다.※ 본 도안은 실제 차량과 다를 수 있습니다.
Page 76 of 232
편의장치
4-30
▶엔진 과열경고등
냉각수의 온도를 나타냅니다.
냉각수 온도가 적정온도 이상일때 적색 표시등이
점등됩니다.
냉각수 온도가 적정 범위에 있을때는 적색 경고
등이 소등됩니다.
WP-013WP-013
▶자동변속기 경고등
자동변속기(A/TM) 시스템에 이상 발생시 점등됩
니다.
▶자동변속기 오일 온
도 경고등
자동변속기의 오일 온도가 과도하게 상승했을 때
점등됩니다.
OEG028026OEG028026
OEG028027OEG028027
▶변속 제한 표시등
변속 조작이 실행될 수 없을 때 점등됩니다. (변속
불가)
WCN001WCN001
0표시등
▶비상경고등/방향지
시등 (녹색)
비상경고등 버튼을 누르면 모든 방향지시등이 점
멸합니다.
방향지시등 및 비상경고등의 점멸회수가 이상하
게 빠르거나 늦을 때는 전구의 단선이나 접지 불
량일 수 있으므로 점검하십시오.
941F01941F01
▶전조등 상향 표시등
(청색)
전조등이 점등된 상태에서 조명 스위치를 상향
위치에 두면 점등됩니다.
또는 조명 스위치를 운전자 방향으로 당기면 전
조등(상향)이 점등되면서 표시등이 점등됩니다.
OCN028015OCN028015
Page 86 of 232
편의장치
4-40

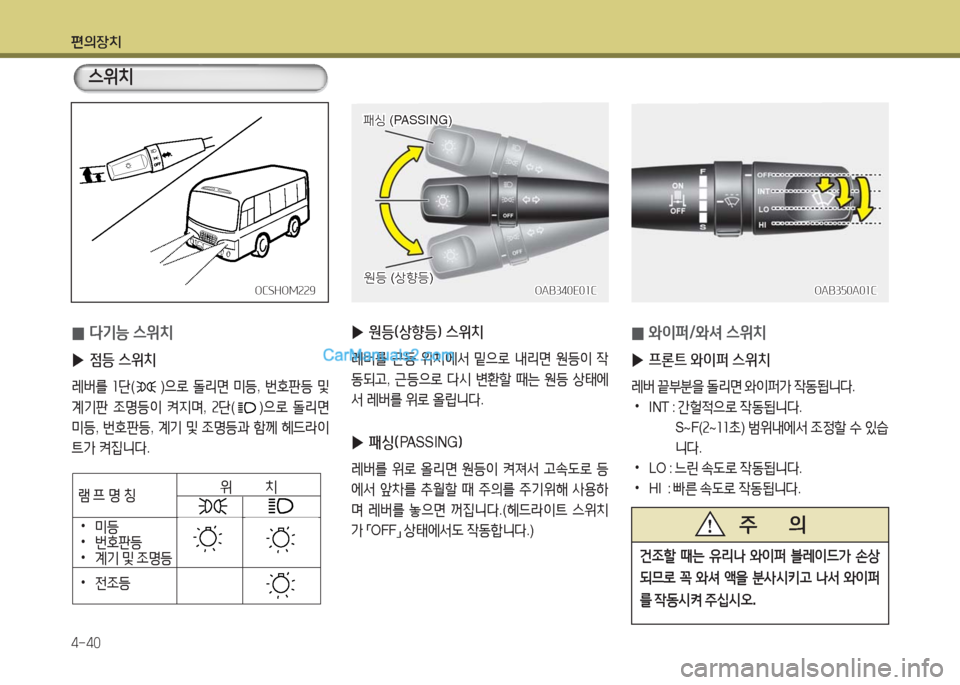

0와이퍼/와셔 스위치
▶프론트 와이퍼 스위치
레버 끝부분을 돌리면 와이퍼가 작동됩니다.
•INT : 간헐적으로 작동됩니다.
S~F(2~11초) 범위내에서 조정할 수 있습
니다.
•LO : 느린 속도로 작동됩니다.
•HI : 빠른 속도로 작동됩니다.
OAB350A01COAB350A01C
▶원등(상향등) 스위치
레버를 근등 위치에서 밑으로 내리면 원등이 작
동되고, 근등으로 다시 변환할 때는 원등 상태에
서 레버를 위로 올립니다.
▶패싱(PA S S I N G)
레버를 위로 올리면 원등이 켜져서 고속도로 등
에서 앞차를 추월할 때 주의를 주기위해 사용하
며 레버를 놓으면 꺼집니다.(헤드라이트 스위치
가 「OFF」 상태에서도 작동합니다.)
OAB340E01COAB340E01C
0다기능 스위치
▶점등 스위치
레버를 1단()으로 돌리면 미등, 번호판등 및
계기판 조명등이 켜지며, 2단()으로 돌리면
미등, 번호판등, 계기 및 조명등과 함께 헤드라이
트가 켜집니다.
•미등 •번호판등 •계기 및 조명등
•전조등
램 프 명 칭위 치
OCSHOM229OCSHOM229
패싱 (PASSING)패싱 (PASSING)
원등 (상향등)원등 (상향등)
스위치
건조할 때는 유리나 와이퍼 블레이드가 손상
되므로 꼭 와셔 액을 분사시키고 나서 와이퍼
를 작동시켜 주십시오.
주 의
