2016 Hyundai New County 히터 및

안내
1-4
LR
1. 송풍구 ………………………………………… 4-49
2. 다기능 스위치 ………………………………… 4-40
3. 와이퍼/와셔/배기 브레이크 ………… 4-40, 4-42
4. 엔진 공회전 조절스위치 …………………… 4-43
5. 자동문 스위치 ………………………………… 4-5
6. 히터 및 에어컨 컨트롤 패널 ……………… 4-50
7. 오디오 ……………… 별도 오디오 메뉴얼 참조
8. 글로브 박스 …………………………………… 4-64
9. 와이퍼(뒤쪽), 와셔 스위치 ………………… 4-41
10. 환풍기 스위치 ……………………………… 4-60
11. 클러치 페달 ………………………………… 7-38
12. 브레이크 페달 ……………………………… 7-36
13. 열선 미러 스위치 …………………………… 4-45
14. 가속페달 ……………………………………… 5-16
15. 경고등 및 스위치 판넬 ……… 4-43, 4-44, 4-44
16. 기어변속 레버 ……………………………… 5-23
17. 재떨이 ………………………………………… 4-62
18. 퓨즈박스 ……………………………………… 6-4
19. 시거라이터/12V용 전원 콘센트 ………… 4-61
20. 와셔액 보충구 ……………………………… 7-32
21. 리모컨 미러 스위치 …………………………4-66
22. 동승석 유리창 스위치 …………………………4-9
23. 경광등 스위치 ………………………………4-47
24. 매연 필터 장치(DPF) 수동 재생 스위치 …4-46
25. 안개등 스위치 ………………………………4-45
26. 무드등 스위치/
어린이 버스 정지표시장치 스위치 …4-44/4-45
OCN014001OCN014001
그림 목차(내관도)
※ 본 도안은 실제 차량과 다를 수 있습니다.※ 본 도안은 실제 차량과 다를 수 있습니다.
11324
21
22
941025
26
11122314151617 18 1920
23567181

안전 주의 사항
2-6
CSHOM206CSHOM206CSHOM204CSHOM204

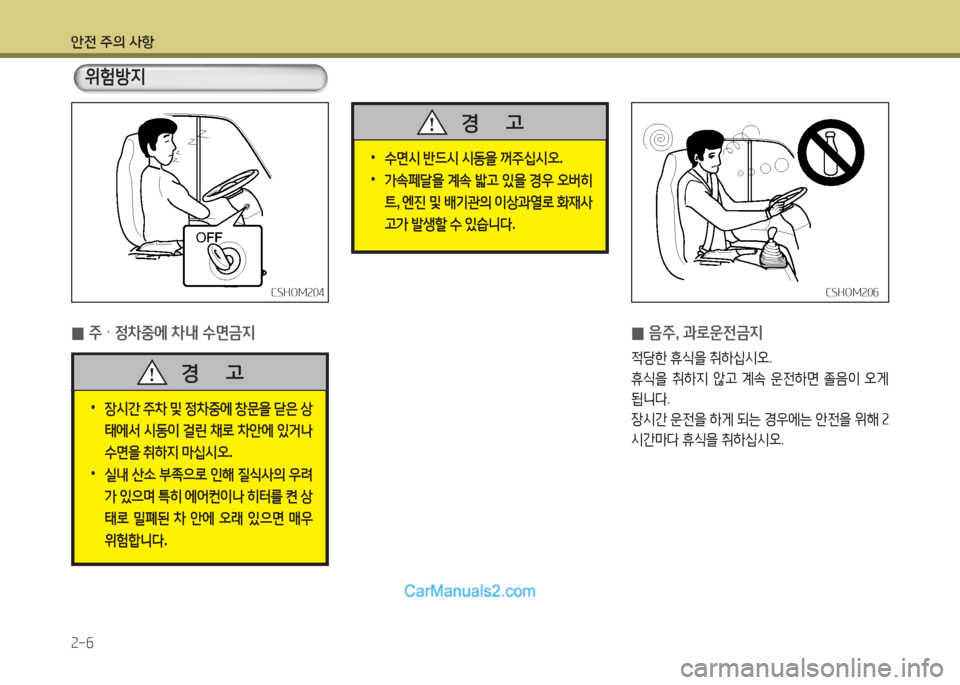

위험방지
0주 · 정차중에 차내 수면금지
•장시간 주차 및 정차중에 창문을 닫은 상
태에서 시동이 걸린 채로 차안에 있거나
수면을 취하지 마십시오.
•실내 산소 부족으로 인해 질식사의 우려
가 있으며 특히 에어컨이나 히터를 켠 상
태로 밀폐된 차 안에 오래 있으면 매우
위험합니다.
경 고
•수면시 반드시 시동을 꺼주십시오.
•가속페달을 계속 밟고 있을 경우 오버히
트, 엔진 및 배기관의 이상과열로 화재사
고가 발생할 수 있습니다.
경 고
0음주, 과로운전금지
적당한 휴식을 취하십시오.
휴식을 취하지 않고 계속 운전하면 졸음이 오게
됩니다.
장시간 운전을 하게 되는 경우에는 안전을 위해 2
시간마다 휴식을 취하십시오.

좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ......................................3-2
운전석 ................................................................................................. 3-2
좌석 히터 스위치 ............................................................................. 3-4
보조 좌석 ............................................................................................ 3-5
안전벨트 ...........................................................................................3-6
임산부의 안전벨트 착용 ................................................................ 3-7
3점식 안전 벨트(운전석) ............................................................... 3-7
2점식 안전 벨트 ............................................................................... 3-9
안전 벨트의 적절한 사용 및 관리 .............................................3-10
안전 장치
3
3장 목차

편의장치
독서등 ............................................................................................ 4-48
실내등 ............................................................................................ 4-48
스텝등 ............................................................................................ 4-48
통풍구 ............................................................................................... 4-49
히터 및 에어컨.............................................................................. 4-49
송풍구(에어콘) ............................................................................... 4-49
히터 및 에어컨 컨트롤 패널 ....................................................... 4-50
유리습기/성에제거........................................................................ 4-53
히터밸브의 조작방법 .................................................................... 4-54
프리히터 .......................................................................................... 4-55
에어컨 ........................................................................................... 4-57
에어컨 정비 및 점검 ..................................................................... 4-58
전기 환풍기 ..................................................................................... 4-60
실내 편의장치 ............................................................................... 4-60
디지털 시계(루프) ......................................................................... 4-60
시거라이터 ....................................................................................... 4-61
12V용 전용 콘센트 ........................................................................ 4-61
재떨이 ............................................................................................... 4-62
선바이저 ........................................................................................... 4-63
플로어 콘솔 ..................................................................................... 4-63
글로브 박스 ..................................................................................... 4-64
냉,온장고 .......................................................................................... 4-64
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ................................... 4-65
룸미러 ............................................................................................... 4-65
사이드 미러 ..................................................................................... 4-65
후방 경보장치 ............................................................................... 4-67
후방 장애물 경고 ........................................................................... 4-68
자기진단 기능 ................................................................................. 4-68
후방 경보장치의 비작동 조건 .................................................... 4-68
안테나 ............................................................................................ 4-69
라디오 수신 안테나 ....................................................................... 4-69
GPS 수신 안테나 ........................................................................... 4-69

편의장치
4-49

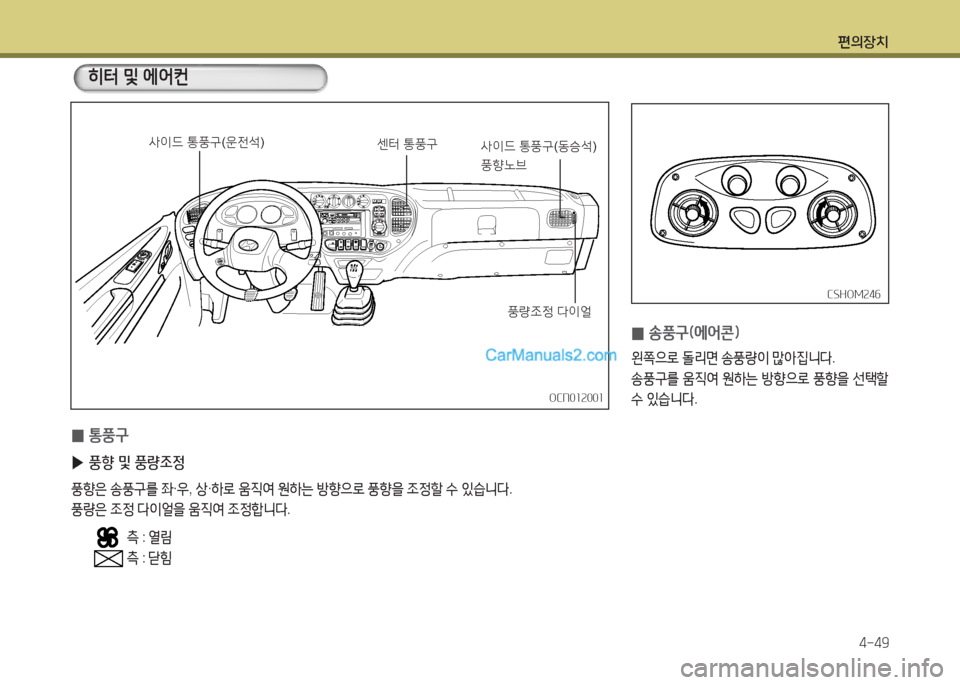

0통풍구
▶풍향 및 풍량조정
풍향은 송풍구를 좌·우, 상·하로 움직여 원하는 방향으로 풍향을 조정할 수 있습니다.
풍량은 조정 다이얼을 움직여 조정합니다.
OCN012001OCN012001
사이드 통풍구(운전석)사이드 통풍구(운전석)센터 통풍구센터 통풍구사이드 통풍구(동승석)사이드 통풍구(동승석)
풍향노브풍향노브
풍량조정 다이얼풍량조정 다이얼
0송풍구(에어콘)
왼쪽으로 돌리면 송풍량이 많아집니다.
송풍구를 움직여 원하는 방향으로 풍향을 선택할
수 있습니다.
CSHOM246CSHOM246
측 : 열림
측 : 닫힘
히터 및 에어컨

편의장치
4-50
OCN025007OCN025007
0히터 및 에어컨 컨트롤 패널
1. 운전석 풍량 조절 스위치
2. 운전석 공기 방향 선택 스위치
3. 운전석 온도조절 스위치
4. 승객석 히터 풍량조절 스위치
5. 승객석 에어컨 풍량조절 스위치
6. 운전석 보조히터(공기가열식) 스위치
▶운전석 송풍속도 조절 스위치
송풍속도는 1단 ~ 4단까지 송풍량의 속도를 선택
하여 조절할 수 있습니다.
OCN022008OCN022008
1144
669977881010
1212
55
1111
2233
7. 승객석 보조히터(프리히터) 스위치
8. 승객석 보조히터(프리히터) 연소 작동등
9. 에어컨 스위치
10. 워닝(경고등)
11.내/외기 선택 스위치
12.환기 스위치

편의장치
4-53
★ 습기를 제거한 후에 실내의 쾌적함을 유지하
기 위하여 방향 선택 스위치는 (제습위
치)에 풍량 조절 스위치는 1~2단으로 변경해
도 무방합니다.
JCWOM166JCWOM166
▶겨울철 아침 운행시나 겨울철에 눈 또는 비
가 올 경우
추운날 아침에 유리습기 제거를 위해서는 실
내온도를 높이고, 저습의 상태를 유지해야 하
며 시동을 켜고 즉시 출발하면 엔진 냉각수온
이 낮아서 찬바람이 나와 제습효과가 떨어지
므로 엔진을 웜업 시킨후 출발해야 합니다.
(1) 방향선택 레버는 (제습위치)에 놓습
니다.
(2) 온도조절 레버는 최대 적색 스위치에 놓습
니다.
(3) 내/외기 선택레버는(내부순환모드)에
놓습니다.
(4) 풍량 조절 레버는 3~4단으로 놓습니다.
※ FF(운전석 풍량 조절)/RR(승객석 히터 풍량
조절) 스위치를 눌러 제상을 하면 시간을 단축
시킬 수 있습니다.
0유리습기/성에제거
▶올바른 유리습기 및 서리제거 방법
●여름에 비올경우
(1) 방향선택 레버는 (제습위치)에 놓습
니다.
(2) 온도조절 레버는 최대 적색 스위치에 놓습
니다.
(3) 내/외기 선택레버는(내부순환모드)
에 놓습니다.
(4) 풍량 조절 레버는 2~3단으로 놓습니다.
★ 에어컨 스위치를 이용하여 에어컨을 가동
시킵니다.

편의장치
4-54
OCN028025OCN028025
0히터밸브의 조작방법
용도 : 동절기 히터가동시 온수를 개폐할 때 사용
합니다.
엔진점검커버를 열고 히터 밸브를 돌려 조작합니
다.
OGD029030-AOGD029030-A
▶히터온수 밸브 취급 요령
히터를 사용하지 않는 계절에는 출구 온수 밸브
(엔진 써모스탯 측)와 입구 온수 밸브(라디에이터
파이프측)를 잠가 주십시오. 엔진 과열이나 오버
히터 발생을 했을 경우에 온수배관 및 히터유닛
의 손상을 예방할 수 있습니다.
※엔진 사양별 밸브 위치가 차이가 있습니다.CLOSECLOSE
- OPEN : 히터온수 밸브 열림
- CLOSE : 히터온수 밸브 닫힘
히터밸브 조작시 엔진이 정지한 상태에서 조
작하십시오. 냉각팬 작동 중일때는 손에 손상
을 줄 수 있습니다.
주 의
