2016 Hyundai New County 냉각수

정기점검
7-6
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이기
도 합니다. 반드시 실시하십시오.
점 검 항 목점 검 내 용
이상 유무 확인전일 운전시 이상이 있던 부분은 정상인가
엔진룸을 열고
엔 진
시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가누수, 누유는 없는가구동벨트의 장력은 적당하고 손상된 곳은 없는가
기 타브레이크액 / 클러치액, 파워스티어링 오일, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
엔 진배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
완 충 스 프 링스프링의 연결부위에 손상, 균열이 없는가
바 퀴타이어의 공기압은 적당한가타이어의 이상마모 또는 손상은 없는가휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프점멸이 확실하고 파손되지 않았는가
등 록 번 호 표번호표가 파손되지 않았는가

일상 점검

정기점검
7-8
정기점검
○ : 점검, 조정, 보충, 조임 ● : 교환 △ : 청소 혹은 배출
주의 1. 연료 부족시 고압펌프에 손상을 초래하여 배출가스에 악영향을 미칠 수 있습니다. 2. 검증되지 않은 연료(첨가제 등)는 주유하지 마십시오. 3. 연료관련 점검/교체 주기는 국내석유사업법에 명시된 경유/휘발유 품질기준을 만족하는 경우 해당됩니다.※ 메인 연료필터는 사양에 따라 필요 없는 차량도 있습니다.

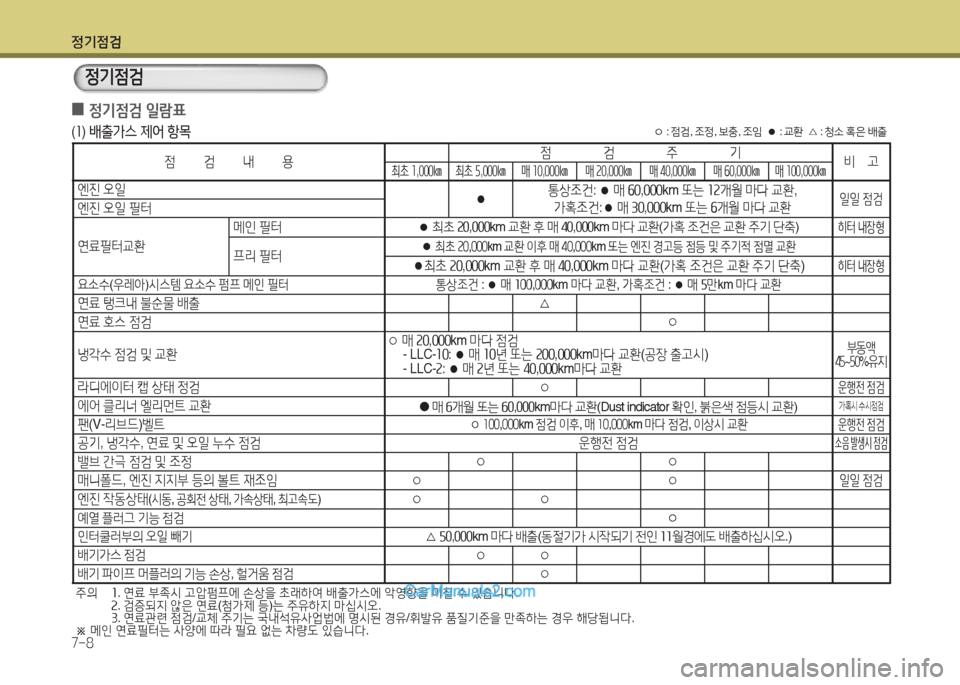

0정기점검 일람표
(1) 배출가스 제어 항목
점검내용점검주기비고최초 1,000㎞ 최초 5,000㎞ 매 10,000㎞ 매 20,000㎞ 매 40,000㎞ 매 60,000㎞ 매 100,000㎞
엔진 오일●통상조건: ● 매 60,000km 또는 12개월 마다 교환,
가혹조건:● 매 30,000km 또는 6개월 마다 교환일일 점검엔진 오일 필터
연료필터교환
메인 필터● 최초 20,000km 교환 후 매 40,000km 마다 교환(가혹 조건은 교환 주기 단축)히터 내장형
프리 필터● 최초 20,000km 교환 이후 매 40,000km 또는 엔진 경고등 점등 및 주기적 점멸 교환
●최초 20,000km 교환 후 매 40,000km 마다 교환(가혹 조건은 교환 주기 단축)히터 내장형
요소수(우레아)시스템 요소수 펌프 메인 필터 통상조건 : ● 매 100,000km 마다 교환, 가혹조건 : ● 매 5만km 마다 교환
연료 탱크내 불순물 배출△
연료 호스 점검○
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환
부동액45~50%유지
라디에이터 캡 상태 정검○운행전 점검
에어 클리너 엘리먼트 교환● 매 6개월 또는 60,000km마다 교환(Dust indicator 확인, 붉은색 점등시 교환)가혹시 수시점검
팬(V-리브드)벨트○ 100,000km 점검 이후, 매 10,000km 마다 점검, 이상시 교환운행전 점검
공기, 냉각수, 연료 및 오일 누수 점검 운행전 점검소음 발생시 점검
밸브 간극 점검 및 조정○○
매니폴드, 엔진 지지부 등의 볼트 재조임○○일일 점검
엔진 작동상태(시동, 공회전 상태, 가속상태, 최고속도)○○
예열 플러그 기능 점검○
인터쿨러부의 오일 빼기△ 50,000km 마다 배출(동절기가 시작되기 전인 11월경에도 배출하십시오.)
배기가스 점검○○
배기 파이프 머플러의 기능 손상, 헐거움 점검○

정기점검

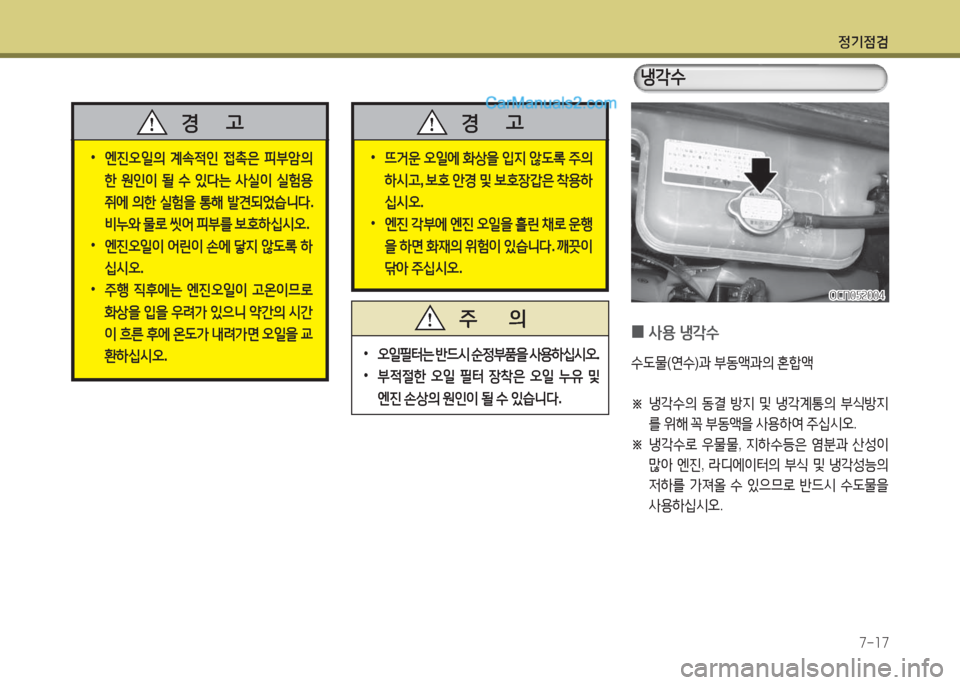

7-17
0사용 냉각수
수도물(연수)과 부동액과의 혼합액
※ 냉각수의 동결 방지 및 냉각계통의 부식방지
를 위해 꼭 부동액을 사용하여 주십시오.
※ 냉각수로 우물물, 지하수등은 염분과 산성이
많아 엔진, 라디에이터의 부식 및 냉각성능의
저하를 가져올 수 있으므로 반드시 수도물을
사용하십시오.
OCN052004OCN052004
•엔진오일의 계속적인 접촉은 피부암의
한 원인이 될 수 있다는 사실이 실험용
쥐에 의한 실험을 통해 발견되었습니다.
비누와 물로 씻어 피부를 보호하십시오.
•엔진오일이 어린이 손에 닿지 않도록 하
십시오.
•주행 직후에는 엔진오일이 고온이므로
화상을 입을 우려가 있으니 약간의 시간
이 흐른 후에 온도가 내려가면 오일을 교
환하십시오.
경 고
•뜨거운 오일에 화상을 입지 않도록 주의
하시고, 보호 안경 및 보호장갑은 착용하
십시오.
•엔진 각부에 엔진 오일을 흘린 채로 운행
을 하면 화재의 위험이 있습니다. 깨끗이
닦아 주십시오.
경 고
•오일필터는 반드시 순정부품을 사용하십시오.
•부적절한 오일 필터 장착은 오일 누유 및
엔진 손상의 원인이 될 수 있습니다.
주 의
냉각수

정기점검

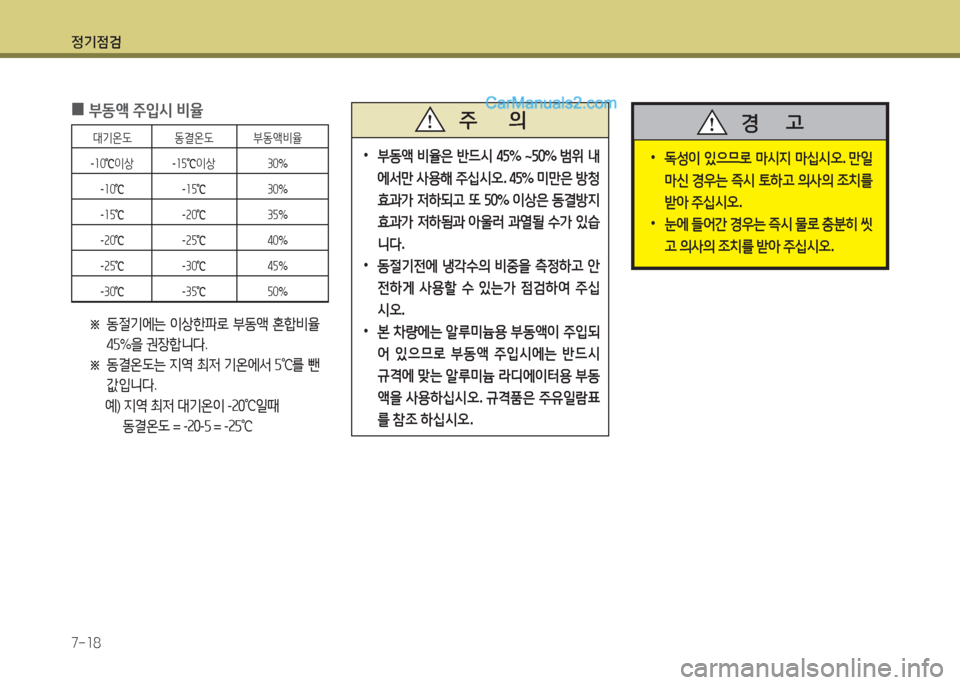

7-18
0부동액 주입시 비율
※ 동절기에는 이상한파로 부동액 혼합비율
45%을 권장합니다.
※ 동결온도는 지역 최저 기온에서 5℃를 뺀
값입니다.
예) 지역 최저 대기온이 -20℃일때
동결온도 = -20-5 = -25℃
대기온도 동결온도 부동액비율
-10℃이상 -15℃이상 30%
-10℃ -15℃ 30%
-15℃ -20℃ 35%
-20℃ -25℃ 40%
-25℃ -30℃ 45%
-30℃ -35℃ 50%
•부동액 비율은 반드시 45% ~50% 범위 내
에서만 사용해 주십시오. 45% 미만은 방청
효과가 저하되고 또 50% 이상은 동결방지
효과가 저하됨과 아울러 과열될 수가 있습
니다.
• 동절기전에 냉각수의 비중을 측정하고 안
전하게 사용할 수 있는가 점검하여 주십
시오.
•본 차량에는 알루미늄용 부동액이 주입되
어 있으므로 부동액 주입시에는 반드시
규격에 맞는 알루미늄 라디에이터용 부동
액을 사용하십시오. 규격품은 주유일람표
를 참조 하십시오.
주 의
•독성이 있으므로 마시지 마십시오. 만일
마신 경우는 즉시 토하고 의사의 조치를
받아 주십시오.
•눈에 들어간 경우는 즉시 물로 충분히 씻
고 의사의 조치를 받아 주십시오.
경 고

정기점검

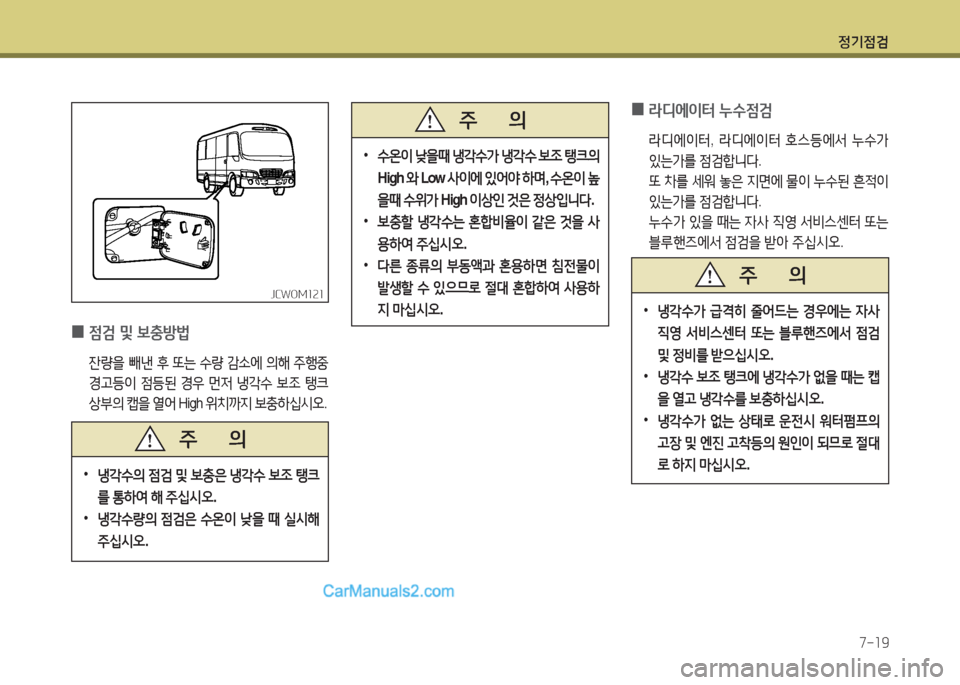

7-19
0라디에이터 누수점검
라디에이터, 라디에이터 호스등에서 누수가
있는가를 점검합니다.
또 차를 세워 놓은 지면에 물이 누수된 흔적이
있는가를 점검합니다.
누수가 있을 때는 자사 직영 서비스센터 또는
블루핸즈에서 점검을 받아 주십시오.
0점검 및 보충방법
잔량을 빼낸 후 또는 수량 감소에 의해 주행중
경고등이 점등된 경우 먼저 냉각수 보조 탱크
상부의 캡을 열어 High 위치까지 보충하십시오.
JCWOM121JCWOM121
•냉각수가 급격히 줄어드는 경우에는 자사
직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.
•냉각수 보조 탱크에 냉각수가 없을 때는 캡
을 열고 냉각수를 보충하십시오.
•냉각수가 없는 상태로 운전시 워터펌프의
고장 및 엔진 고착등의 원인이 되므로 절대
로 하지 마십시오.
주 의
•수온이 낮을때 냉각수가 냉각수 보조 탱크의
High 와 Low 사이에 있어야 하며, 수온이 높
을때 수위가 High 이상인 것은 정상입니다.
• 보충할 냉각수는 혼합비율이 같은 것을 사
용하여 주십시오.
• 다른 종류의 부동액과 혼용하면 침전물이
발생할 수 있으므로 절대 혼합하여 사용하
지 마십시오.
주 의
•냉각수의 점검 및 보충은 냉각수 보조 탱크
를 통하여 해 주십시오.
• 냉각수량의 점검은 수온이 낮을 때 실시해
주십시오.
주 의

정기점검

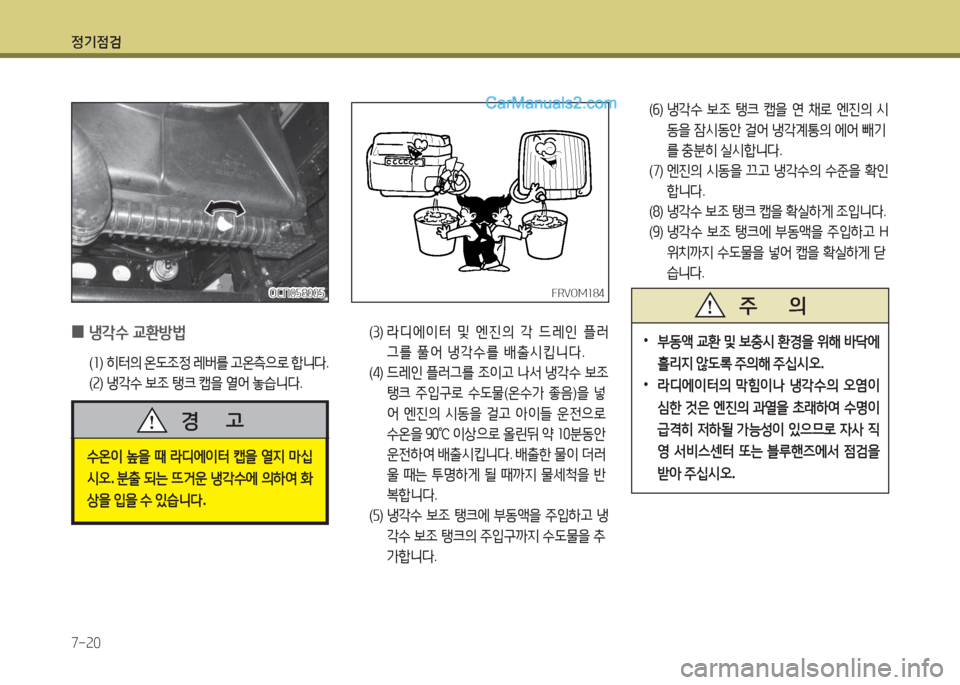

7-20
(6) 냉각수 보조 탱크 캡을 연 채로 엔진의 시
동을 잠시동안 걸어 냉각계통의 에어 빼기
를 충분히 실시합니다.
(7) 엔진의 시동을 끄고 냉각수의 수준을 확인
합니다.
(8) 냉각수 보조 탱크 캡을 확실하게 조입니다.
(9) 냉각수 보조 탱크에 부동액을 주입하고 H
위치까지 수도물을 넣어 캡을 확실하게 닫
습니다.
(3) 라디에이터 및 엔진의 각 드레인 플러
그를 풀어 냉각수를 배출시킵니다.
(4) 드레인 플러그를 조이고 나서 냉각수 보조
탱크 주입구로 수도물(온수가 좋음)을 넣
어 엔진의 시동을 걸고 아이들 운전으로
수온을 90℃ 이상으로 올린뒤 약 10분동안
운전하여 배출시킵니다. 배출한 물이 더러
울 때는 투명하게 될 때까지 물세척을 반
복합니다.
(5) 냉각수 보조 탱크에 부동액을 주입하고 냉
각수 보조 탱크의 주입구까지 수도물을 추
가합니다.
FRVOM184FRVOM184
0냉각수 교환방법
(1) 히터의 온도조정 레버를 고온측으로 합니다.
(2) 냉각수 보조 탱크 캡을 열어 놓습니다.
OCN058005OCN058005
•부동액 교환 및 보충시 환경을 위해 바닥에
흘리지 않도록 주의해 주십시오.
•라디에이터의 막힘이나 냉각수의 오염이
심한 것은 엔진의 과열을 초래하여 수명이
급격히 저하될 가능성이 있으므로 자사 직
영 서비스센터 또는 블루핸즈에서 점검을
받아 주십시오.
주 의
수온이 높을 때 라디에이터 캡을 열지 마십
시오. 분출 되는 뜨거운 냉각수에 의하여 화
상을 입을 수 있습니다.
경 고

정기점검

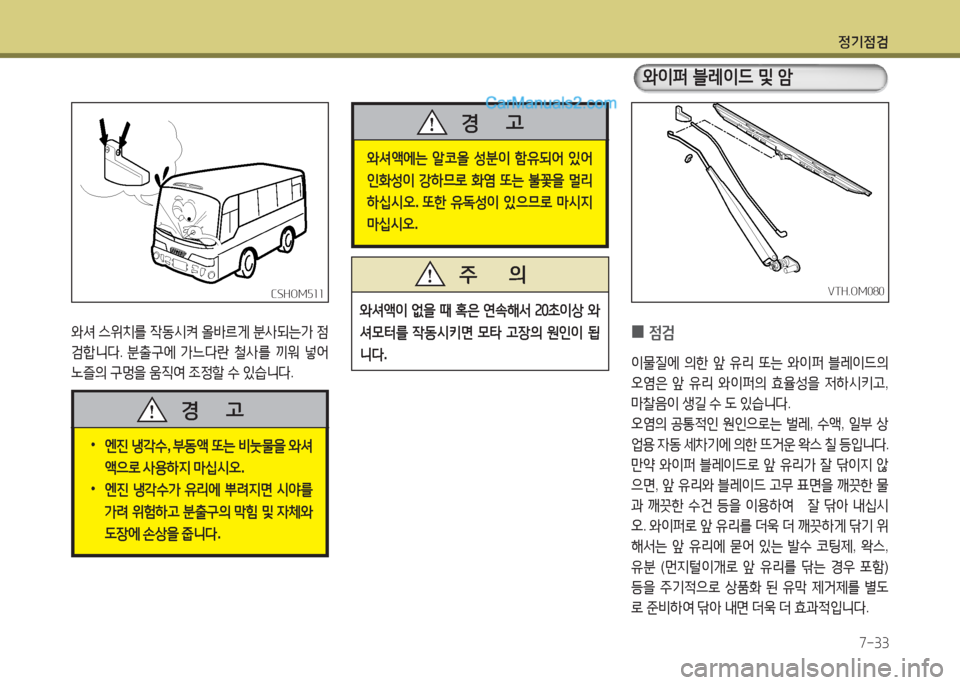

7-33
와셔액에는 알코올 성분이 함유되어 있어
인화성이 강하므로 화염 또는 불꽃을 멀리
하십시오. 또한 유독성이 있으므로 마시지
마십시오.
경 고
와셔액이 없을 때 혹은 연속해서 20초이상 와
셔모터를 작동시키면 모타 고장의 원인이 됩
니다.
주 의
0점검
이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고,
마찰음이 생길 수 도 있습니다.
오염의 공통적인 원인으로는 벌레, 수액, 일부 상
업용 자동 세차기에 의한 뜨거운 왁스 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면, 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시
오. 와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기 위
해서는 앞 유리에 묻어 있는 발수 코팅제, 왁스,
유분 (먼지털이개로 앞 유리를 닦는 경우 포함)
등을 주기적으로 상품화 된 유막 제거제를 별도
로 준비하여 닦아 내면 더욱 더 효과적입니다.
VTH.OM080VTH.OM080
와이퍼 블레이드 및 암
와셔 스위치를 작동시켜 올바르게 분사되는가 점
검합니다. 분출구에 가느다란 철사를 끼워 넣어
노즐의 구멍을 움직여 조정할 수 있습니다.
CSHOM511CSHOM511
• 엔진 냉각수, 부동액 또는 비눗물을 와셔
액으로 사용하지 마십시오.
•엔진 냉각수가 유리에 뿌려지면 시야를
가려 위험하고 분출구의 막힘 및 자체와
도장에 손상을 줍니다.
경 고

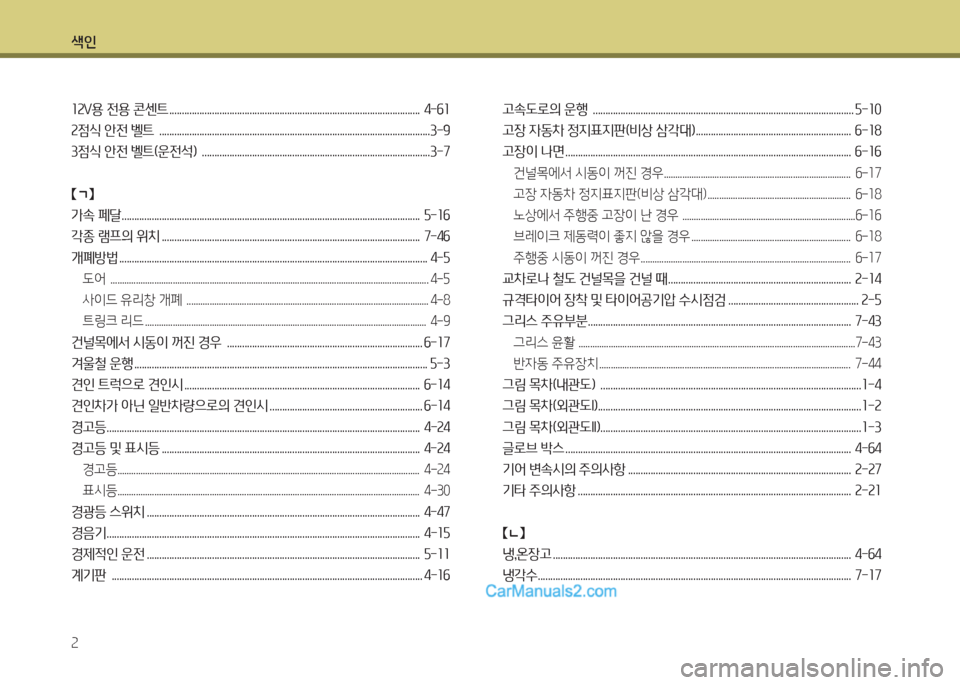

색인
2
12V용 전용 콘센트 .................................................................................................... 4-61
2점식 안전 벨트 ............................................................................................................ 3-9
3점식 안전 벨트(운전석) ........................................................................................... 3-7
【ㄱ】
가속 페달 ....................................................................................................................... 5-16
각종 램프의 위치 ....................................................................................................... 7-46
개폐방법 ........................................................................................................................... 4-5
도어 .......................................................................................................................................... 4-5
사이드 유리창 개폐 ......................................................................................................... 4-8
트링크 리드 .......................................................................................................................... 4-9
건널목에서 시동이 꺼진 경우 .............................................................................. 6-17
겨울철 운행 ..................................................................................................................... 5-3
견인 트럭으로 견인시 .............................................................................................. 6-14
견인차가 아닌 일반차량으로의 견인시 ............................................................. 6-14
경고등 ............................................................................................................................. 4-24
경고등 및 표시등 ....................................................................................................... 4-24
경고등 ................................................................................................................................... 4-24
표시등 ................................................................................................................................... 4-30
경광등 스위치 ............................................................................................................. 4-47
경음기 ............................................................................................................................. 4-15
경제적인 운전 ............................................................................................................. 5-11
계기판 ............................................................................................................................ 4-16
고속도로의 운행 ........................................................................................................ 5-10
고장 자동차 정지표지판(비상 삼각대) .............................................................. 6-18
고장이 나면 .................................................................................................................. 6-16
건널목에서 시동이 꺼진 경우 ................................................................................. 6-17
고장 자동차 정지표지판(비상 삼각대) .............................................................. 6-18
노상에서 주행중 고장이 난 경우 ...........................................................................6-16
브레이크 제동력이 좋지 않을 경우 ..................................................................... 6-18
주행중 시동이 꺼진 경우 ........................................................................................... 6-17
교차로나 철도 건널목을 건널 때 ......................................................................... 2-14
규격타이어 장착 및 타이어공기압 수시점검 .................................................... 2-5
그리스 주유부분 ......................................................................................................... 7-43
그리스 윤활 ........................................................................................................................7-43
반자동 주유장치 ............................................................................................................. 7-44
그림 목차(내관도) ........................................................................................................ 1-4
그림 목차(외관도I) ......................................................................................................... 1-2
그림 목차(외관도II) ........................................................................................................ 1-3
글로브 박스 .................................................................................................................. 4-64
기어 변속시의 주의사항 ......................................................................................... 2-27
기타 주의사항 ............................................................................................................. 2-21
【ㄴ】
냉,온장고 ....................................................................................................................... 4-64
냉각수 ............................................................................................................................. 7-17
