2016 Hyundai New County 뉴카운티 - 사용 설명서 (in Korean)

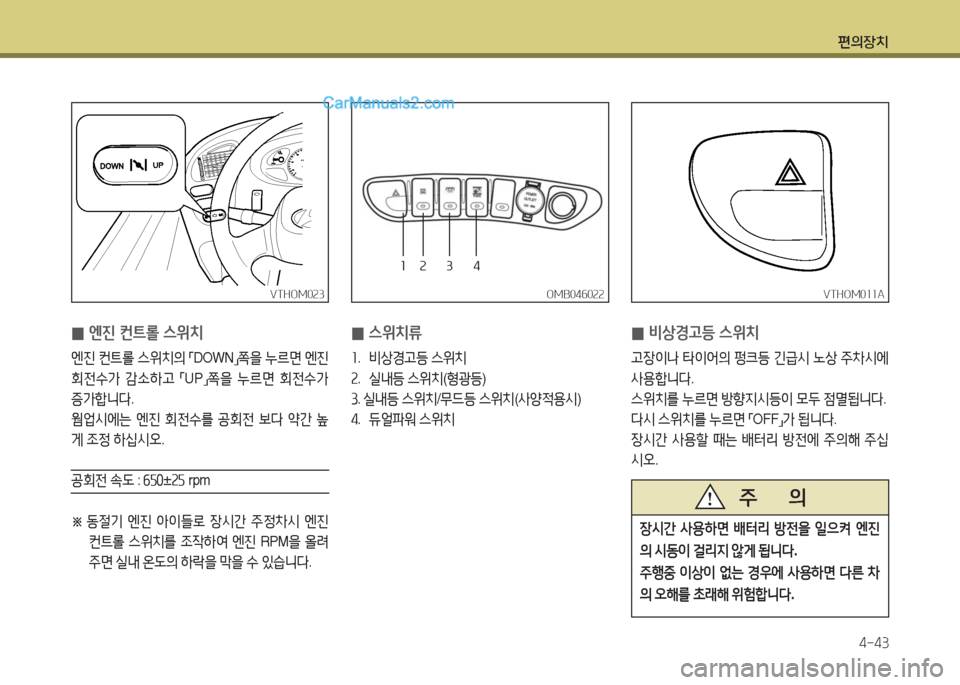

편의장치
4-43
0비상경고등 스위치
고장이나 타이어의 펑크등 긴급시 노상 주차시에
사용합니다.
스위치를 누르면 방향지시등이 모두 점멸됩니다.
다시 스위치를 누르면 「OFF」가 됩니다.
장시간 사용할 때는 배터리 방전에 주의해 주십
시오.
VTHOM011AVTHOM011A
0스위치류
1. 비상경고등 스위치
2. 실내등 스위치(형광등)
3. 실내등 스위치/무드등 스위치(사양적용시)
4. 듀얼파워 스위치

OMB046022OMB046022
11223344
0엔진 컨트롤 스위치
엔진 컨트롤 스위치의 「DOWN」쪽을 누르면 엔진
회전수가 감소하고 「UP」쪽을 누르면 회전수가
증가합니다.
웜업시에는 엔진 회전수를 공회전 보다 약간 높
게 조정 하십시오.
공회전 속도 : 650±25 rpm
※ 동절기 엔진 아이들로 장시간 주정차시 엔진
컨트롤 스위치를 조작하여 엔진 RPM을 올려
주면 실내 온도의 하락을 막을 수 있습니다.
VTHOM023VTHOM023
장시간 사용하면 배터리 방전을 일으켜 엔진
의 시동이 걸리지 않게 됩니다.
주행중 이상이 없는 경우에 사용하면 다른 차
의 오해를 초래해 위험합니다.
주 의

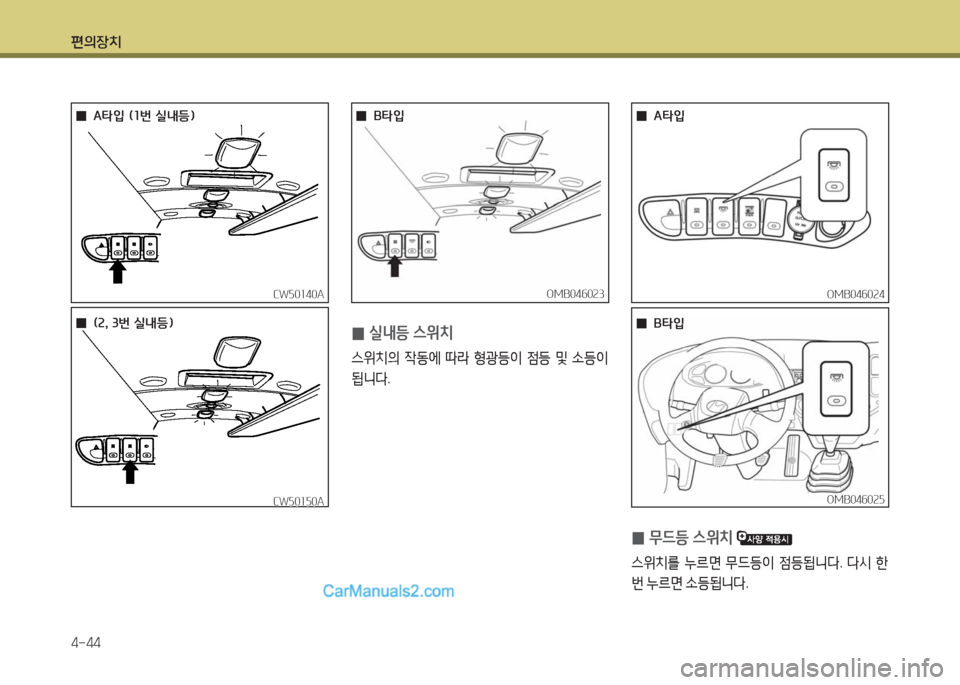

편의장치
4-44
00(2, 3번 실내등)(2, 3번 실내등)
CW50150ACW50150A
00B타입B타입
OMB046025OMB046025
00A타입A타입
OMB046023OMB046023CW50140ACW50140AOMB046024OMB046024
00A타입 (1번 실내등)A타입 (1번 실내등) 00A타입A타입 00B타입B타입
0실내등 스위치
스위치의 작동에 따라 형광등이 점등 및 소등이
됩니다.
0무드등 스위치
스위치를 누르면 무드등이 점등됩니다. 다시 한
번 누르면 소등됩니다.

편의장치
4-45
0안개등 스위치
눈, 비, 안개 등으로 인해 앞의 시야가 불량할 때
사용하십시오.
점등 스위치를 1단에 놓습니다.
스위치를 누르면 안개등이 점등됩니다.
스위치를 다시 한번 누르면 소등됩니다.
0어린이 버스 정지표시장치 스위치
스위치 「OFF」 상태에서 정지표시 장치가 정상 작
동됩니다. 중문과 연동되어 중문이 열리면 정지
표시장치가 펼쳐지고, 중문이 닫히면 정지표시장
치가 접힙니다.
스위치를 눌러 「ON」 시키면 정지표시장치는 작
동하지 않습니다.
OMB044021OMB044021OMB046026OMB046026
0열선 미러/리어 글라스 스위치
비가 올때 또는 겨울철 눈과 성에 제거시 사용합
니다.
스위치를 누르면 약 15분간 작동후 자동적으로
작동이 정지되며, 15분이 되기전에 다시한번 누
르면 작동이 즉시 정지됩니다.
사양에 따라 리어 글라스에 열선이 적용되지 않
을 수 있습니다.
OCN022006OCN022006

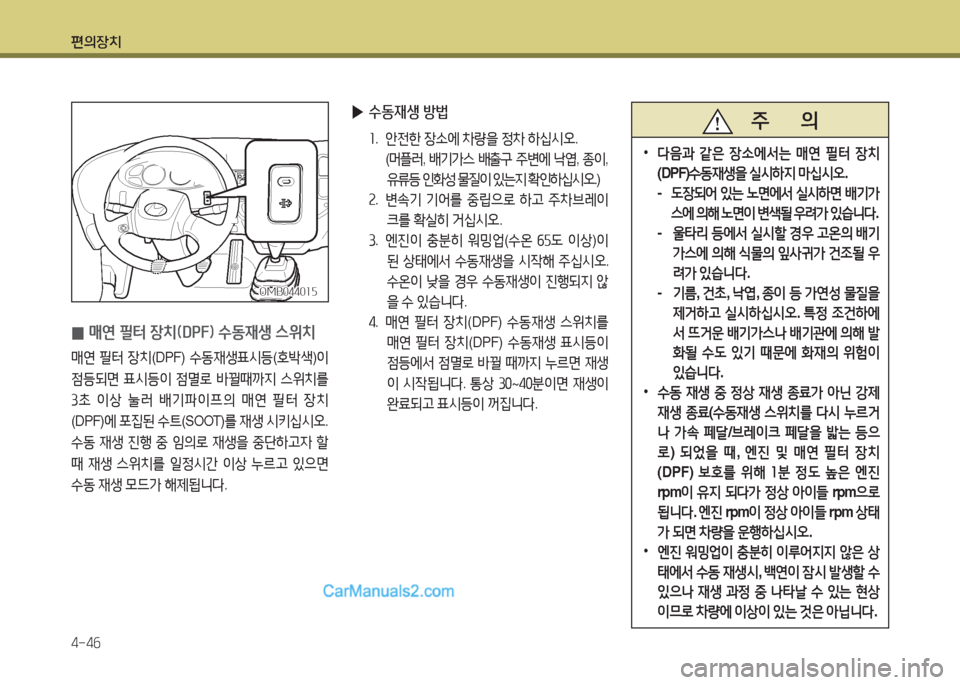

편의장치
4-46
0매연 필터 장치(DPF) 수동재생 스위치
매연 필터 장치(DPF) 수동재생표시등(호박색)이
점등되면 표시등이 점멸로 바뀔때까지 스위치를
3초 이상 눌러 배기파이프의 매연 필터 장치
(DPF)에 포집된 수트(SOOT)를 재생 시키십시오.
수동 재생 진행 중 임의로 재생을 중단하고자 할
때 재생 스위치를 일정시간 이상 누르고 있으면
수동 재생 모드가 해제됩니다.
OMB044015OMB044015
▶수동재생 방법
1. 안전한 장소에 차량을 정차 하십시오.
(머플러, 배기가스 배출구 주변에 낙엽, 종이,
유류등 인화성 물질이 있는지 확인하십시오.)
2. 변속기 기어를 중립으로 하고 주차브레이
크를 확실히 거십시오.
3. 엔진이 충분히 워밍업(수온 65도 이상)이
된 상태에서 수동재생을 시작해 주십시오.
수온이 낮을 경우 수동재생이 진행되지 않
을 수 있습니다.
4. 매연 필터 장치(DPF) 수동재생 스위치를
매연 필터 장치(DPF) 수동재생 표시등이
점등에서 점멸로 바뀔 때까지 누르면 재생
이 시작됩니다. 통상 30~40분이면 재생이
완료되고 표시등이 꺼집니다.
주 의
•다음과 같은 장소에서는 매연 필터 장치
(DPF)수동재생을 실시하지 마십시오.
- 도장되어 있는 노면에서 실시하면 배기가
스에 의해 노면이 변색될 우려가 있습니다.
- 울타리 등에서 실시할 경우 고온의 배기
가스에 의해 식물의 잎사귀가 건조될 우
려가 있습니다.
- 기름, 건초, 낙엽, 종이 등 가연성 물질을
제거하고 실시하십시오. 특정 조건하에
서 뜨거운 배기가스나 배기관에 의해 발
화될 수도 있기 때문에 화재의 위험이
있습니다.
•수동 재생 중 정상 재생 종료가 아닌 강제
재생 종료(수동재생 스위치를 다시 누르거
나 가속 페달/브레이크 페달을 밟는 등으
로) 되었을 때, 엔진 및 매연 필터 장치
(DPF) 보호를 위해 1분 정도 높은 엔진
rpm이 유지 되다가 정상 아이들 rpm으로
됩니다. 엔진 rpm이 정상 아이들 rpm 상태
가 되면 차량을 운행하십시오.
•엔진 워밍업이 충분히 이루어지지 않은 상
태에서 수동 재생시, 백연이 잠시 발생할 수
있으나 재생 과정 중 나타날 수 있는 현상
이므로 차량에 이상이 있는 것은 아닙니다.

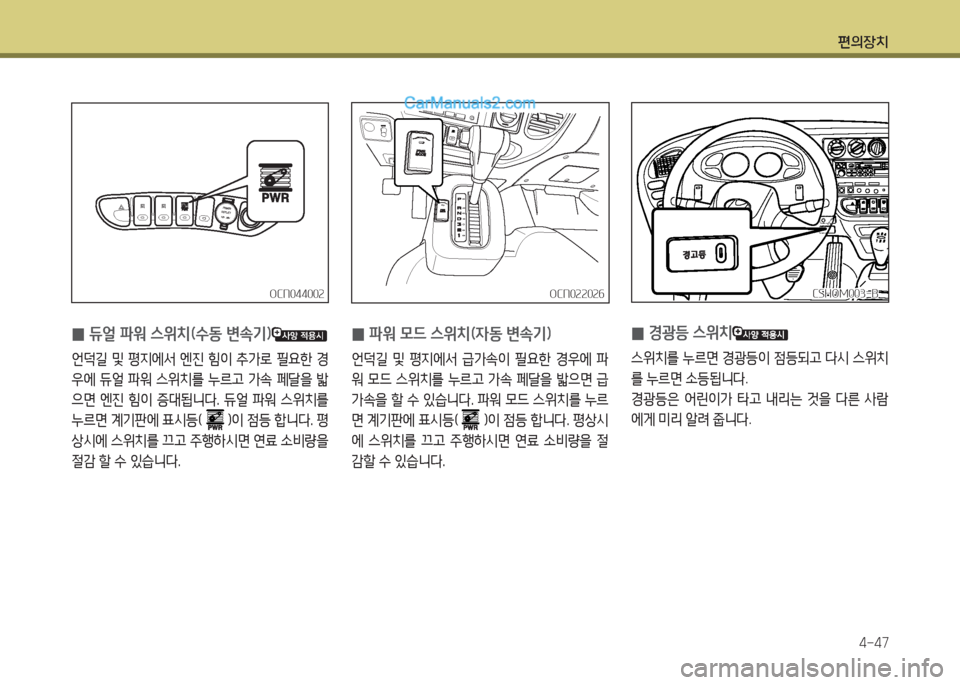

편의장치
4-47
0경광등 스위치
스위치를 누르면 경광등이 점등되고 다시 스위치
를 누르면 소등됩니다.
경광등은 어린이가 타고 내리는 것을 다른 사람
에게 미리 알려 줍니다.
CSHOM003-BCSHOM003-B
0듀얼 파워 스위치(수동 변속기)
언덕길 및 평지에서 엔진 힘이 추가로 필요한 경
우에 듀얼 파워 스위치를 누르고 가속 페달을 밟
으면 엔진 힘이 증대됩니다. 듀얼 파워 스위치를
누르면 계기판에 표시등( )이 점등 합니다. 평
상시에 스위치를 끄고 주행하시면 연료 소비량을
절감 할 수 있습니다.
0파워 모드 스위치(자동 변속기)
언덕길 및 평지에서 급가속이 필요한 경우에 파
워 모드 스위치를 누르고 가속 페달을 밟으면 급
가속을 할 수 있습니다. 파워 모드 스위치를 누르
면 계기판에 표시등( )이 점등 합니다. 평상시
에 스위치를 끄고 주행하시면 연료 소비량을 절
감할 수 있습니다.
OCN044002OCN044002OCN022026OCN022026

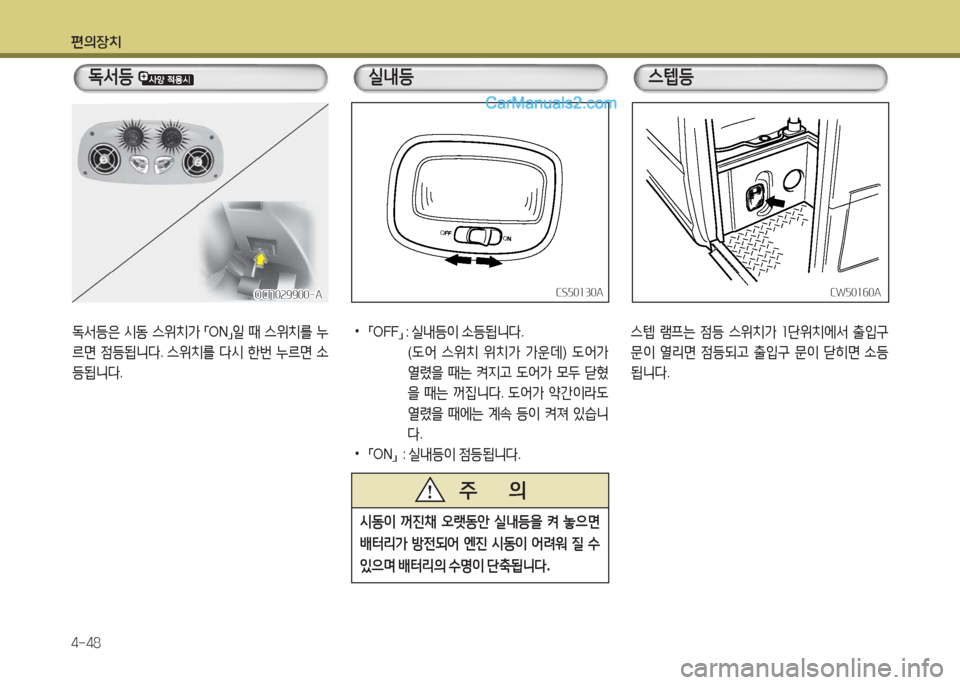

편의장치
4-48
독서등은 시동 스위치가 「ON」일 때 스위치를 누
르면 점등됩니다. 스위치를 다시 한번 누르면 소
등됩니다.
OCN029900-AOCN029900-A
•「OFF」 : 실내등이 소등됩니다.
(도어 스위치 위치가 가운데) 도어가
열렸을 때는 켜지고 도어가 모두 닫혔
을 때는 꺼집니다. 도어가 약간이라도
열렸을 때에는 계속 등이 켜져 있습니
다.
•「ON」 : 실내등이 점등됩니다.
CS50130ACS50130A
스텝 램프는 점등 스위치가 1단위치에서 출입구
문이 열리면 점등되고 출입구 문이 닫히면 소등
됩니다.
CW50160ACW50160A
시동이 꺼진채 오랫동안 실내등을 켜 놓으면
배터리가 방전되어 엔진 시동이 어려워 질 수
있으며 배터리의 수명이 단축됩니다.
주 의
독서등 실내등 스텝등

편의장치
4-49
0통풍구
▶풍향 및 풍량조정
풍향은 송풍구를 좌·우, 상·하로 움직여 원하는 방향으로 풍향을 조정할 수 있습니다.
풍량은 조정 다이얼을 움직여 조정합니다.
OCN012001OCN012001
사이드 통풍구(운전석)사이드 통풍구(운전석)센터 통풍구센터 통풍구사이드 통풍구(동승석)사이드 통풍구(동승석)
풍향노브풍향노브
풍량조정 다이얼풍량조정 다이얼
0송풍구(에어콘)
왼쪽으로 돌리면 송풍량이 많아집니다.
송풍구를 움직여 원하는 방향으로 풍향을 선택할
수 있습니다.
CSHOM246CSHOM246
측 : 열림
측 : 닫힘
히터 및 에어컨

편의장치
4-50
OCN025007OCN025007
0히터 및 에어컨 컨트롤 패널
1. 운전석 풍량 조절 스위치
2. 운전석 공기 방향 선택 스위치
3. 운전석 온도조절 스위치
4. 승객석 히터 풍량조절 스위치
5. 승객석 에어컨 풍량조절 스위치
6. 운전석 보조히터(공기가열식) 스위치
▶운전석 송풍속도 조절 스위치
송풍속도는 1단 ~ 4단까지 송풍량의 속도를 선택
하여 조절할 수 있습니다.
OCN022008OCN022008
1144
669977881010
1212
55
1111
2233
7. 승객석 보조히터(프리히터) 스위치
8. 승객석 보조히터(프리히터) 연소 작동등
9. 에어컨 스위치
10. 워닝(경고등)
11.내/외기 선택 스위치
12.환기 스위치
