2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

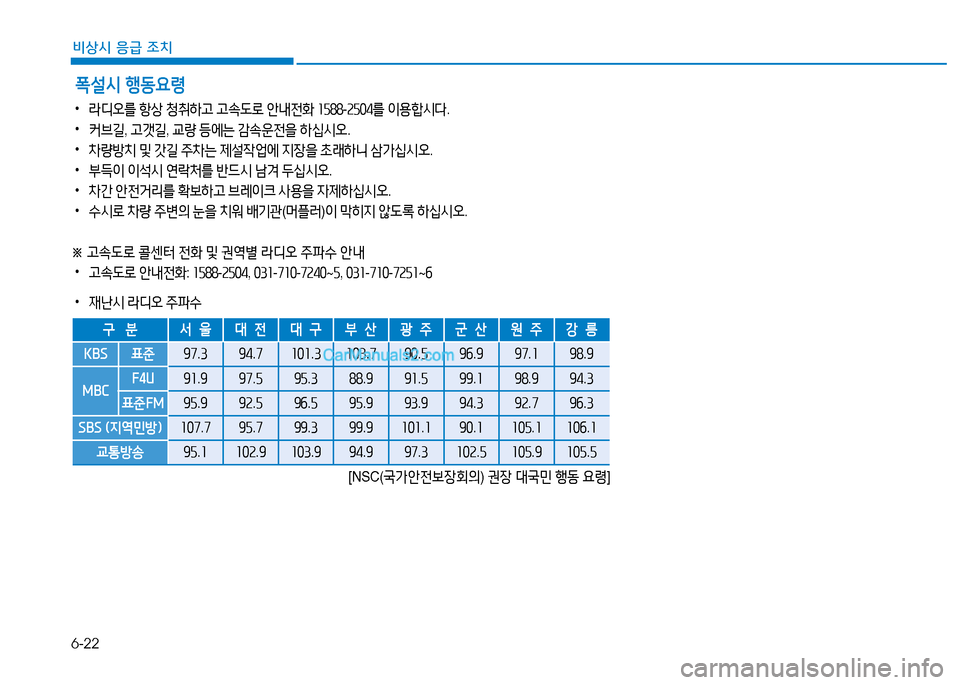

6-22
비상시 응급 조치
구 분서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준97.394.7101.3103.790.596.997.198.9
MBCF4U91.997.595.388.991.599.198.994.3
표준FM95.992.596.595.993.994.392.796.3
SBS (지역민방)107.795.799.399.9101.190.1105.1106.1
교통방송95.1102.9103.994.997.3102.5105.9105.5
[NSC(국가안전보장회의) 권장 대국민 행동 요령]
• 라디오를 항상 청취하고 고속도로 안내전화 1588-2504를 이용합시다.
• 커브길, 고갯길, 교량 등에는 감속운전을 하십시오.
• 차량방치 및 갓길 주차는 제설작업에 지장을 초래하니 삼가십시오.
• 부득이 이석시 연락처를 반드시 남겨 두십시오.
• 차간 안전거리를 확보하고 브레이크 사용을 자제하십시오.
• 수시로 차량 주변의 눈을 치워 배기관(머플러)이 막히지 않도록 하십시오.
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화: 1588-2504, 031-710-7240~5, 031-710-7251~6
• 재난시 라디오 주파수
폭설시 행동요령

1

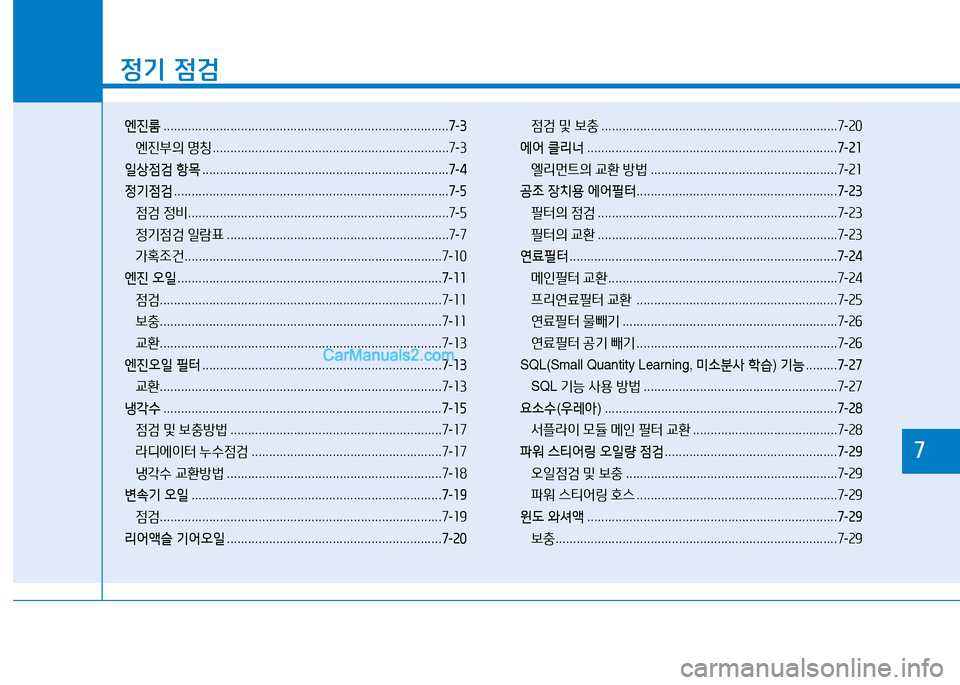

정기 점검
엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
엔진부의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
일상점검 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
정기점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5
정기점검 일람표 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
가혹조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-10
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
점검 ................................................................................7-11
보충 ................................................................................7-11
교환 ................................................................................7-13
엔진오일 필터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-13
교환 ................................................................................7-13
냉각수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
점검 및 보충방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
라디에이터 누수점검 ......................................................7-17
냉각수 교환방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
변속기 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
점검 ................................................................................7-19
리어액슬 기어오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-20
점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-20
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
엘리먼트의 교환 방법 .....................................................7-21
공조 장치용 에어필터 .........................................................7-23
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
필터의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
연료필터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
메인필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
프리연료필터 교환 .........................................................7-25
연료필터 물빼기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-26
연료필터 공기 빼기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-26
SQL(Small Quantity Learning, 미소분사 학습) 기능 . . . . . . . . .7-27
SQL 기능 사용 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
요소수(우레아) ..................................................................7-28
서플라이 모듈 메인 필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-28
파워 스티어링 오일량 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
오일점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
파워 스티어링 호스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
윈도 와셔액 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
보충 ................................................................................7-29

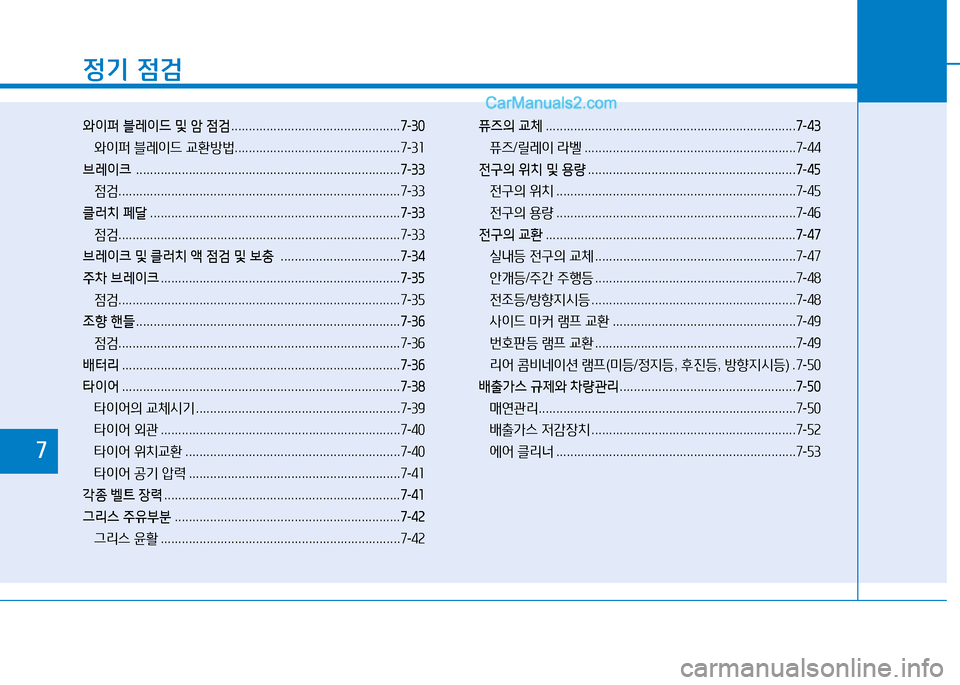

7

정기 점검
와이퍼 블레이드 및 암 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
와이퍼 블레이드 교환방법 ...............................................7-31
브레이크 ...........................................................................7-33
점검 ................................................................................7-33
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
점검 ................................................................................7-33
브레이크 및 클러치 액 점검 및 보충 ..................................7-34
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35
점검 ................................................................................7-35
조향 핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
점검 ................................................................................7-36
배터리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-38
타이어의 교체시기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-39
타이어 외관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
타이어 위치교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
타이어 공기 압력 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-41
각종 벨트 장력 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-41
그리스 주유부분 ................................................................7-42
그리스 윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
전구의 위치 및 용량 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
전구의 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
전구의 용량 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
전구의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
안개등/주간 주행등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
전조등/방향지시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
사이드 마커 램프 교환 ....................................................7-49
번호판등 램프 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
리어 콤비네이션 램프(미등/정지등, 후진등, 방향지시등) .7-50
배출가스 규제와 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
매연관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
배출가스 저감장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-537

7-3
정기 점검
7
1. 엔진 오일 수준 게이지
2. 엔진 오일 필러 캡
3. 파워 스티어링 오일 탱크
4. 엔진 오일 필터
5. 라디에이터 캡
6. 냉각수 보조 탱크
OQT15006OQT15006
0엔진부의 명칭
▶표준캡, 슈퍼캡
▶더블캡
엔진룸
OQT076100OQT076100

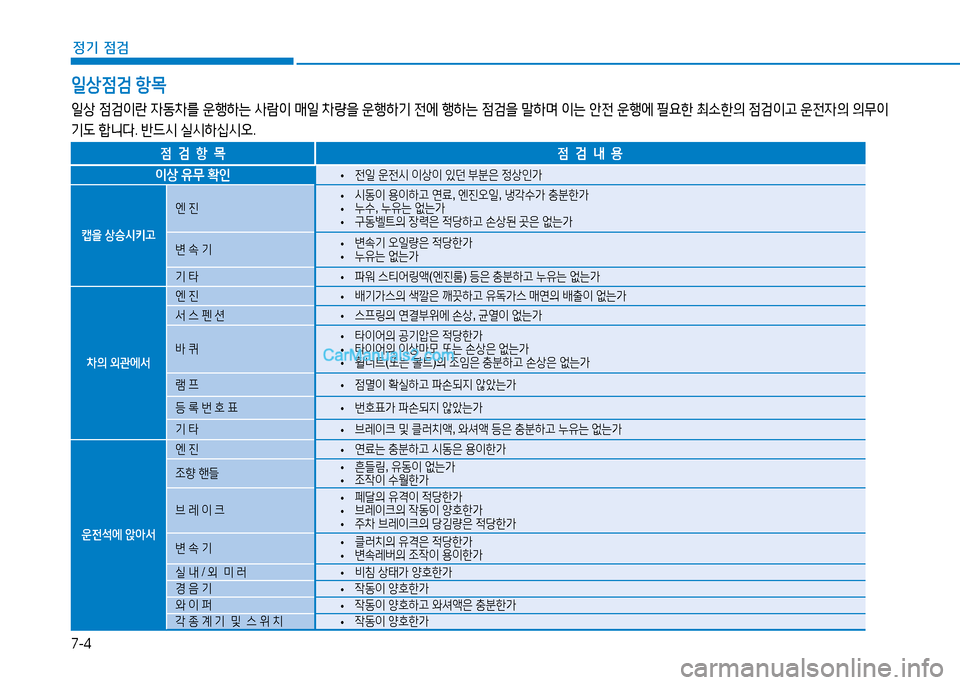

7-4
정기 점검
일상점검 항목
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이
기도 합니다. 반드시 실시하십시오.
점 검 항 목점 검 내 용
이상 유무 확인 •전일 운전시 이상이 있던 부분은 정상인가
캡을 상승시키고
엔 진 •시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가 •누수, 누유는 없는가 •구동벨트의 장력은 적당하고 손상된 곳은 없는가
변 속 기 •변속기 오일량은 적당한가 •누유는 없는가
기 타 •파워 스티어링액(엔진룸) 등은 충분하고 누유는 없는가
차의 외관에서
엔 진 •배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
서 스 펜 션 •스프링의 연결부위에 손상, 균열이 없는가
바 퀴 •타이어의 공기압은 적당한가 •타이어의 이상마모 또는 손상은 없는가 •휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프 •점멸이 확실하고 파손되지 않았는가
등 록 번 호 표 •번호표가 파손되지 않았는가
기 타 •브레이크 및 클러치액, 와셔액 등은 충분하고 누유는 없는가
운전석에 앉아서
엔 진 •연료는 충분하고 시동은 용이한가
조향 핸들 •흔들림, 유동이 없는가 •조작이 수월한가
브 레 이 크 •페달의 유격이 적당한가 •브레이크의 작동이 양호한가 •주차 브레이크의 당김량은 적당한가
변 속 기 •클러치의 유격은 적당한가 •변속레버의 조작이 용이한가
실 내 / 외 미 러 •비침 상태가 양호한가
경 음 기 •작동이 양호한가
와 이 퍼 •작동이 양호하고 와셔액은 충분한가
각 종 계 기 및 스 위 치 •작동이 양호한가

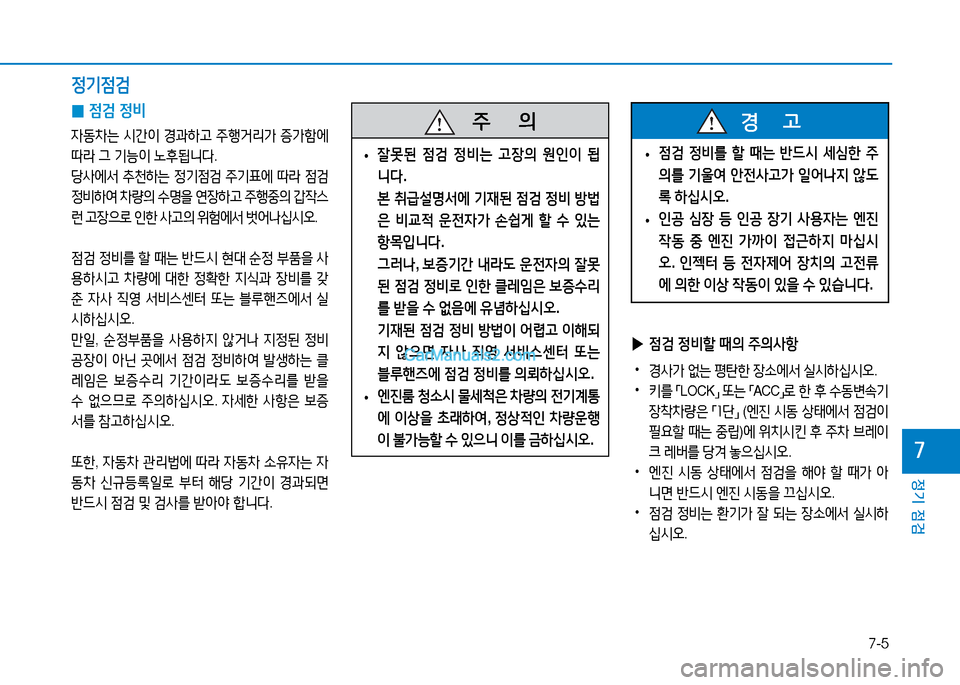

7-5
정기 점검
7
0점검 정비
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 노후됩니다.
당사에서 추천하는 정기점검 주기표에 따라 점검
정비하여 차량의 수명을 연장하고 주행중의 갑작스
런 고장으로 인한 사고의 위험에서 벗어나십시오.
점검 정비를 할 때는 반드시 현대 순정 부품을 사
용하시고 차량에 대한 정확한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 지정된 정비
공장이 아닌 곳에서 점검 정비하여 발생하는 클
레임은 보증수리 기간이라도 보증수리를 받을
수 없으므로 주의하십시오. 자세한 사항은 보증
서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
▶점검 정비할 때의 주의사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•키를 「LOCK」 또는 「ACC」로 한 후 수동변속기
장착차량은 「1단」 (엔진 시동 상태에서 점검이
필요할 때는 중립)에 위치시킨 후 주차 브레이
크 레버를 당겨 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
• 점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
정기점검
•점검 정비를 할 때는 반드시 세심한 주
의를 기울여 안전사고가 일어나지 않도
록 하십시오.
•인공 심장 등 인공 장기 사용자는 엔진
작동 중 엔진 가까이 접근하지 마십시
오. 인젝터 등 전자제어 장치의 고전류
에 의한 이상 작동이 있을 수 있습니다.
경 고 주 의
•잘못된 점검 정비는 고장의 원인이 됩
니다.
본 취급설명서에 기재된 점검 정비 방법
은 비교적 운전자가 손쉽게 할 수 있는
항목입니다.
그러나, 보증기간 내라도 운전자의 잘못
된 점검 정비로 인한 클레임은 보증수리
를 받을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되
지 않으면 자사 직영 서비스센터 또는
블루핸즈에 점검 정비를 의뢰하십시오.
•엔진룸 청소시 물세척은 차량의 전기계통
에 이상을 초래하여, 정상적인 차량운행
이 불가능할 수 있으니 이를 금하십시오.

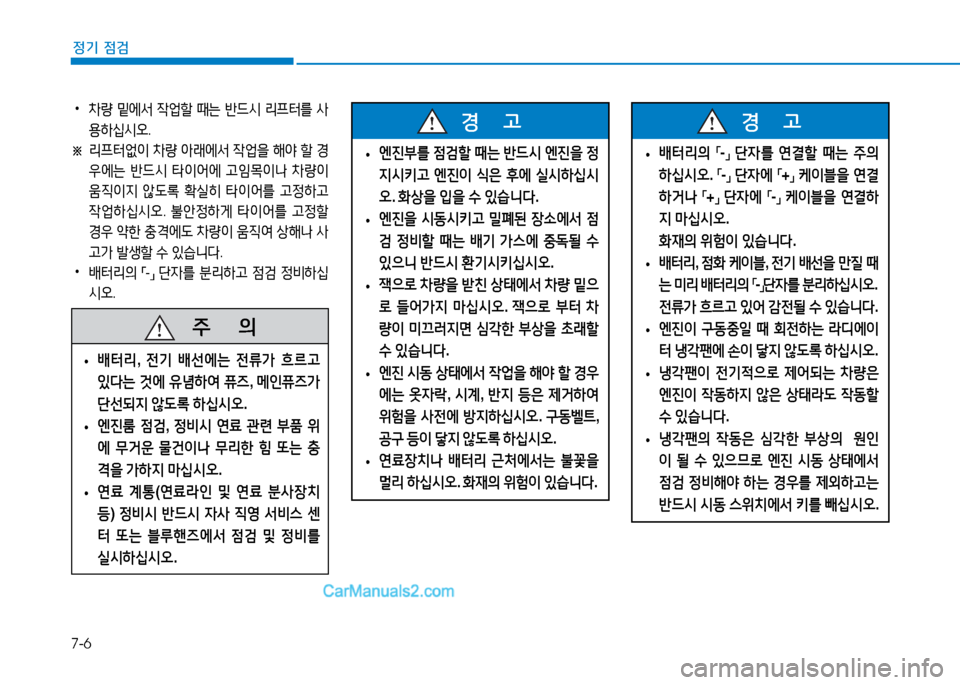

7-6
정기 점검
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
※ 리프터없이 차량 아래에서 작업을 해야 할 경
우에는 반드시 타이어에 고임목이나 차량이
움직이지 않도록 확실히 타이어를 고정하고
작업하십시오. 불안정하게 타이어를 고정할
경우 약한 충격에도 차량이 움직여 상해나 사
고가 발생할 수 있습니다.
• 배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
•엔진부를 점검할 때는 반드시 엔진을 정
지시키고 엔진이 식은 후에 실시하십시
오. 화상을 입을 수 있습니다.
•엔진을 시동시키고 밀폐된 장소에서 점
검 정비할 때는 배기 가스에 중독될 수
있으니 반드시 환기시키십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오. 잭으로 부터 차
량이 미끄러지면 심각한 부상을 초래할
수 있습니다.
•엔진 시동 상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지하십시오. 구동벨트,
공구 등이 닿지 않도록 하십시오.
•연료장치나 배터리 근처에서는 불꽃을
멀리 하십시오. 화재의 위험이 있습니다.
경 고
•배터리의 「-」 단자를 연결할 때는 주의
하십시오. 「-」 단자에 「+」 케이블을 연결
하거나 「+」 단자에 「-」 케이블을 연결하
지 마십시오.
화재의 위험이 있습니다.
•배터리, 점화 케이블, 전기 배선을 만질 때
는 미리 배터리의 「-」단자를 분리하십시오.
전류가 흐르고 있어 감전될 수 있습니다.
•엔진이 구동중일 때 회전하는 라디에이
터 냉각팬에 손이 닿지 않도록 하십시오.
•냉각팬이 전기적으로 제어되는 차량은
엔진이 작동하지 않은 상태라도 작동할
수 있습니다.
•냉각팬의 작동은 심각한 부상의 원인
이 될 수 있으므로 엔진 시동 상태에서
점검 정비해야 하는 경우를 제외하고는
반드시 시동 스위치에서 키를 빼십시오.
경 고
주 의
•배터리, 전기 배선에는 전류가 흐르고
있다는 것에 유념하여 퓨즈, 메인퓨즈가
단선되지 않도록 하십시오.
•엔진룸 점검, 정비시 연료 관련 부품 위
에 무거운 물건이나 무리한 힘 또는 충
격을 가하지 마십시오.
•연료 계통(연료라인 및 연료 분사장치
등) 정비시 반드시 자사 직영 서비스 센
터 또는 블루핸즈에서 점검 및 정비를
실시하십시오.

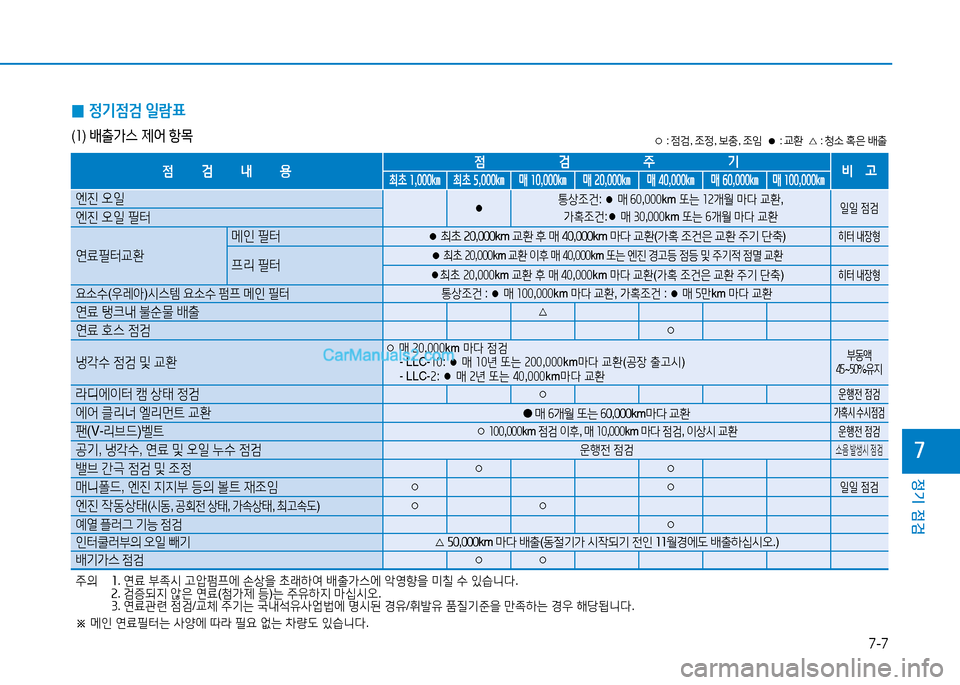

7-7
정기 점검
7
○ : 점검, 조정, 보충, 조임 ● : 교환 △ : 청소 혹은 배출
주의 1. 연료 부족시 고압펌프에 손상을 초래하여 배출가스에 악영향을 미칠 수 있습니다. 2. 검증되지 않은 연료(첨가제 등)는 주유하지 마십시오. 3. 연료관련 점검/교체 주기는 국내석유사업법에 명시된 경유/휘발유 품질기준을 만족하는 경우 해당됩니다.
※ 메인 연료필터는 사양에 따라 필요 없는 차량도 있습니다.
0정기점검 일람표
(1) 배출가스 제어 항목
점검내용점검주기비고최초 1,000㎞ 최초 5,000㎞ 매 10,000㎞ 매 20,000㎞ 매 40,000㎞ 매 60,000㎞ 매 100,000㎞
엔진 오일●통상조건: ● 매 60,000km 또는 12개월 마다 교환,
가혹조건:● 매 30,000km 또는 6개월 마다 교환일일 점검엔진 오일 필터
연료필터교환
메인 필터● 최초 20,000km 교환 후 매 40,000km 마다 교환(가혹 조건은 교환 주기 단축)히터 내장형
프리 필터● 최초 20,000km 교환 이후 매 40,000km 또는 엔진 경고등 점등 및 주기적 점멸 교환
●최초 20,000km 교환 후 매 40,000km 마다 교환(가혹 조건은 교환 주기 단축)히터 내장형
요소수(우레아)시스템 요소수 펌프 메인 필터통상조건 : ● 매 100,000km 마다 교환, 가혹조건 : ● 매 5만km 마다 교환
연료 탱크내 불순물 배출△
연료 호스 점검○
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환
부동액45~50%유지
라디에이터 캠 상태 정검○운행전 점검
에어 클리너 엘리먼트 교환● 매 6개월 또는 60,000km마다 교환가혹시 수시점검
팬(V-리브드)벨트○ 100,000km 점검 이후, 매 10,000km 마다 점검, 이상시 교환운행전 점검
공기, 냉각수, 연료 및 오일 누수 점검운행전 점검소음 발생시 점검
밸브 간극 점검 및 조정○○
매니폴드, 엔진 지지부 등의 볼트 재조임○○일일 점검
엔진 작동상태(시동, 공회전 상태, 가속상태, 최고속도)○○
예열 플러그 기능 점검○
인터쿨러부의 오일 빼기△ 50,000km 마다 배출(동절기가 시작되기 전인 11월경에도 배출하십시오.)
배기가스 점검○○
