4-22
편의 장치
운행 중에는 절대로 조향 핸들을 조절 하
지 마십시오. 조향 능력을 상실하게 되면
사고가 날 수 있습니다.
경 고
OQT045010OQT045010
0조향 핸들의 상하 조정
1. 조향 핸들을 손으로 잡고 레버를 위로 올립니
다.
2. 적당한 위치로 조향 핸들을 조정합니다.
3. 레버를 내려 조향 핸들을 확실히 고정합니다.
조향 핸들
0동력조향장치(파워 스티어링)
동력조향장치(POWER STEERING SYSTEM)
는 엔진의 힘을 이용 유압펌프를 작동시켜 운전자
가 조향 핸들을 돌릴 때 보다 적은 힘으로 조향이
가능하도록 하는 장치입니다.
•엔진 정지시에는 동력조향장치가 작동되지 않
으므로 훨씬 강한 힘으로 조향 핸들을 작동하
십시오.
•주행중에는 엔진 시동을 끄지 마십시오.
•정기적으로 파워 스티어링 오일량을 점검하십
시오.
2. 후크 (C)가 잠길 때까지 왼손으로 잡은 그립
(D)로 캡을 내리십시오.
3. 레버 후크 (G)가 잠길 때까지 핸들 (B)를 아
래로 내려 잠그십시오.
주 의
•캡을 내릴 때 핸들 (B)에 주의하십시오.
•캡이 완전히 잠기지 않은 상태에서 주행
할 경우 주행중 캡이 틸팅될 경우 대형
사고의 원인이 될 수도 있습니다.
•캡을 내릴 때 핸들 (B)에 주의하십시오.
핸들 (B)는 캡을 들어올릴 때만 사용해
야 합니다.

4-23
편의 장치
4
주 의
•저속에서 조향 핸들 조작이 힘들면, 동력
조향장치의 고장일 수 있으므로 즉시 차
를 안전한 곳에 정차하고 엔진을 껐다가
재시동 하십시오. 조향 핸들 조작이 정상
적으로 되면 고장이 아니나 계속해서 어
려우면 자사 직영 서비스센터 또는 블루
핸즈에서 점검을 받으십시오.
•시동상태에서 조향 핸들을 좌측 또는
우측으로 끝까지 돌려 10초 이상 계속
유지하지 마십시오. 동력조향장치의 손
상을 가져옵니다.
•겨울철(-10℃이하) 시동직후 파워 스티어
링 오일이 차가운 상태에서 바로 출발하
게 되면 조향 핸들이 간혹 순간적인 작동
지연을 일으킬 수 있으므로 3분 미만으로
적당히 공회전 시킨 후 출발하십시오.

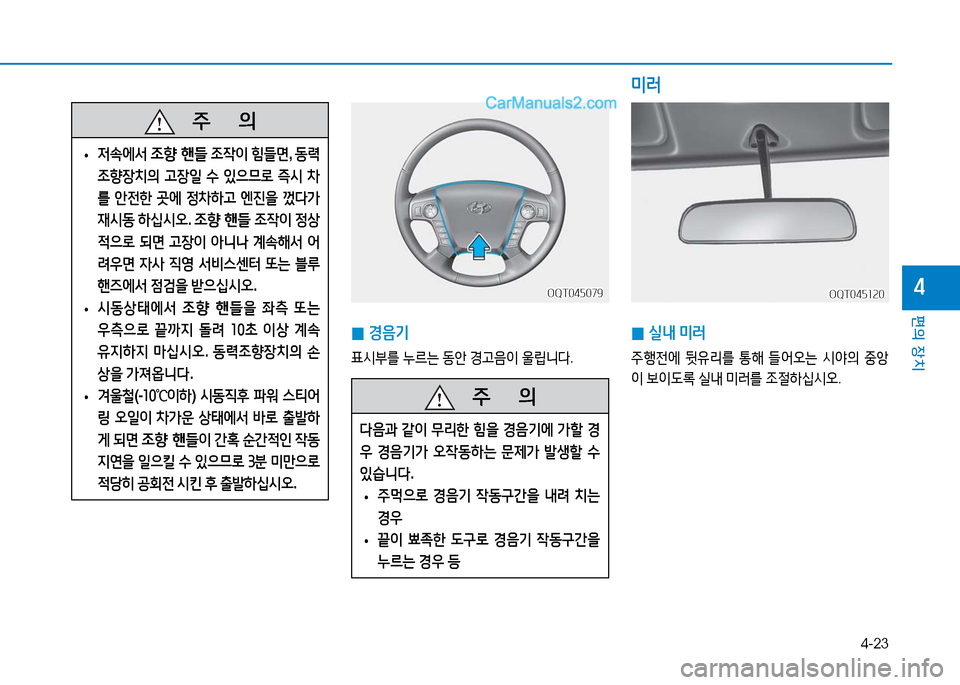

0경음기
표시부를 누르는 동안 경고음이 울립니다.
OQT045079OQT045079OQT045120OQT045120
미러
주 의
다음과 같이 무리한 힘을 경음기에 가할 경
우 경음기가 오작동하는 문제가 발생할 수
있습니다.
•주먹으로 경음기 작동구간을 내려 치는
경우
•끝이 뾰족한 도구로 경음기 작동구간을
누르는 경우 등
0실내 미러
주행전에 뒷유리를 통해 들어오는 시야의 중앙
이 보이도록 실내 미러를 조절하십시오.

4-24
편의 장치
OQT045011OQT045011

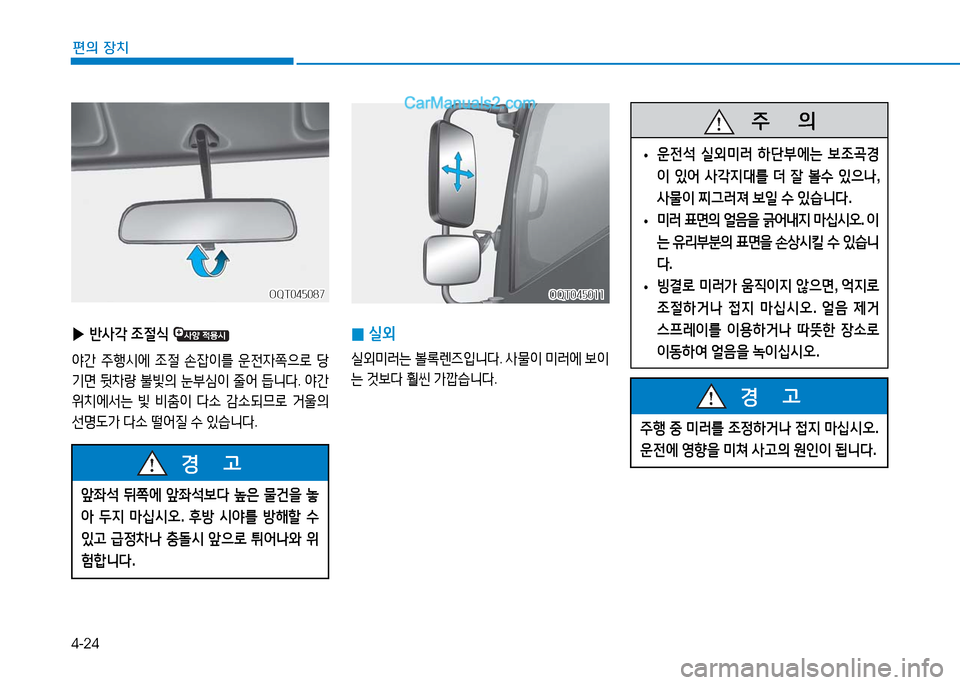

0실외
실외미러는 볼록렌즈입니다. 사물이 미러에 보이
는 것보다 훨씬 가깝습니다.
주 의
•운전석 실외미러 하단부에는 보조곡경
이 있어 사각지대를 더 잘 볼수 있으나,
사물이 찌그러져 보일 수 있습니다.
•미러 표면의 얼음을 긁어내지 마십시오. 이
는 유리부분의 표면을 손상시킬 수 있습니
다.
•빙결로 미러가 움직이지 않으면, 억지로
조절하거나 접지 마십시오. 얼음 제거
스프레이를 이용하거나 따뜻한 장소로
이동하여 얼음을 녹이십시오.
주행 중 미러를 조정하거나 접지 마십시오.
운전에 영향을 미쳐 사고의 원인이 됩니다.
경 고
▶반사각 조절식
야간 주행시에 조절 손잡이를 운전자쪽으로 당
기면 뒷차량 불빛의 눈부심이 줄어 듭니다. 야간
위치에서는 빛 비춤이 다소 감소되므로 거울의
선명도가 다소 떨어질 수 있습니다.
OQT045087OQT045087
앞좌석 뒤쪽에 앞좌석보다 높은 물건을 놓
아 두지 마십시오. 후방 시야를 방해할 수
있고 급정차나 충돌시 앞으로 튀어나와 위
험합니다.
경 고

4-25
편의 장치
4OQT045012OQT045012

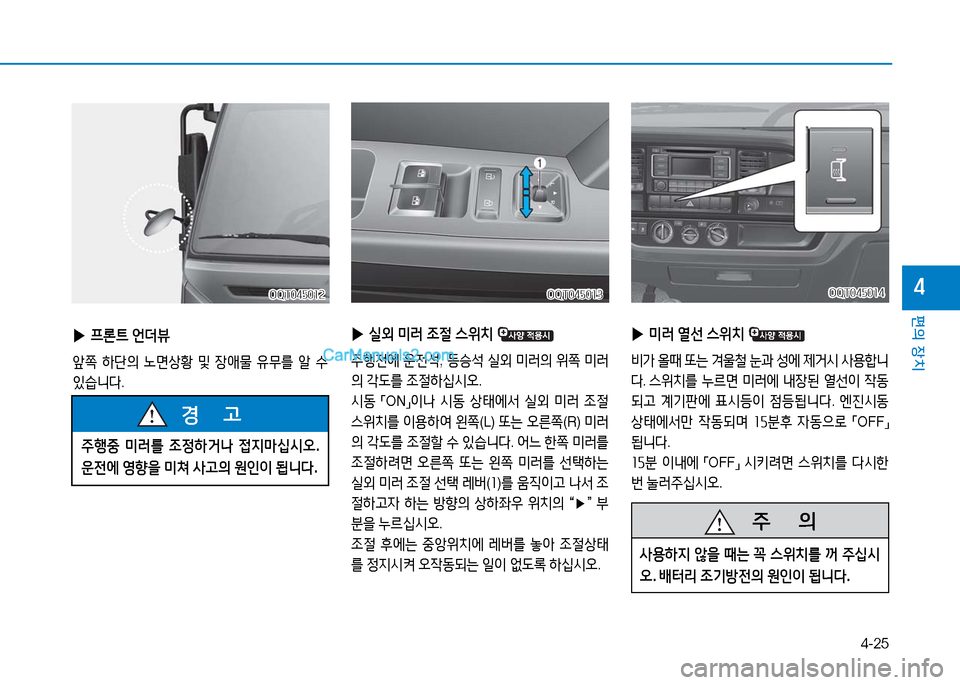

▶프론트 언더뷰
앞쪽 하단의 노면상황 및 장애물 유무를 알 수
있습니다.
주행중 미러를 조정하거나 접지마십시오.
운전에 영향을 미쳐 사고의 원인이 됩니다.
경 고
OQT045013OQT045013
▶실외 미러 조절 스위치
주행전에 운전석, 동승석 실외 미러의 위쪽 미러
의 각도를 조절하십시오.
시동 「ON」이나 시동 상태에서 실외 미러 조절
스위치를 이용하여 왼쪽(L) 또는 오른쪽(R) 미러
의 각도를 조절할 수 있습니다. 어느 한쪽 미러를
조절하려면 오른쪽 또는 왼쪽 미러를 선택하는
실외 미러 조절 선택 레버(1)를 움직이고 나서 조
절하고자 하는 방향의 상하좌우 위치의 “▶” 부
분을 누르십시오.
조절 후에는 중앙위치에 레버를 놓아 조절상태
를 정지시켜 오작동되는 일이 없도록 하십시오.
▶미러 열선 스위치
비가 올때 또는 겨울철 눈과 성에 제거시 사용합니
다. 스위치를 누르면 미러에 내장된 열선이 작동
되고 계기판에 표시등이 점등됩니다. 엔진시동
상태에서만 작동되며 15분후 자동으로 「OFF」
됩니다.
15분 이내에 「OFF」 시키려면 스위치를 다시한
번 눌러주십시오.
OQT045014OQT045014
주 의
사용하지 않을 때는 꼭 스위치를 꺼 주십시
오. 배터리 조기방전의 원인이 됩니다.

4-26
편의 장치
계기판
1. 엔진 회전계
2. 속도계
3. 냉각수 수온계
4. 연료계
5. 경고등 및 표시등
6. 적산거리계/트립컴퓨터/LCD 디스플레이
OQT045100OQT045100

4-27
편의 장치
4

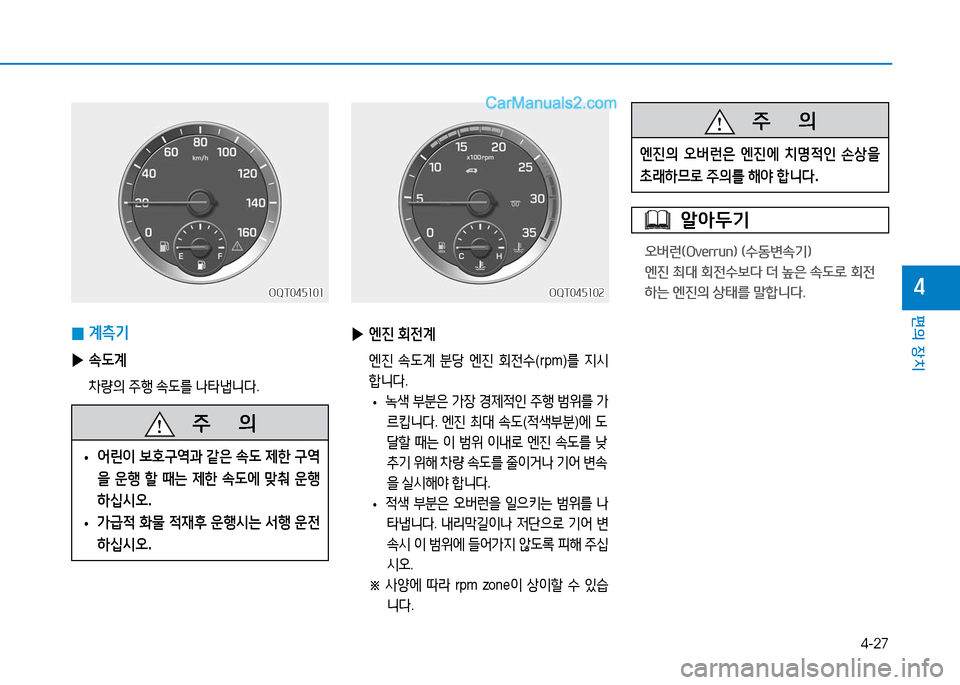

0계측기
▶속도계
차량의 주행 속도를 나타냅니다.
OQT045101OQT045101
▶엔진 회전계
엔진 속도계 분당 엔진 회전수(rpm)를 지시
합니다.
• 녹색 부분은 가장 경제적인 주행 범위를 가
르킵니다. 엔진 최대 속도(적색부분)에 도
달할 때는 이 범위 이내로 엔진 속도를 낮
추기 위해 차량 속도를 줄이거나 기어 변속
을 실시해야 합니다.
•적색 부분은 오버런을 일으키는 범위를 나
타냅니다. 내리막길이나 저단으로 기어 변
속시 이 범위에 들어가지 않도록 피해 주십
시오.
※ 사양에 따라 rpm zone이 상이할 수 있습
니다.
OQT045102OQT045102
알아두기
오버런(Overrun) (수동변속기)
엔진 최대 회전수보다 더 높은 속도로 회전
하는 엔진의 상태를 말합니다.
주 의
•어린이 보호구역과 같은 속도 제한 구역
을 운행 할 때는 제한 속도에 맞춰 운행
하십시오.
•가급적 화물 적재후 운행시는 서행 운전
하십시오.
주 의
엔진의 오버런은 엔진에 치명적인 손상을
초래하므로 주의를 해야 합니다.

4-28
편의 장치

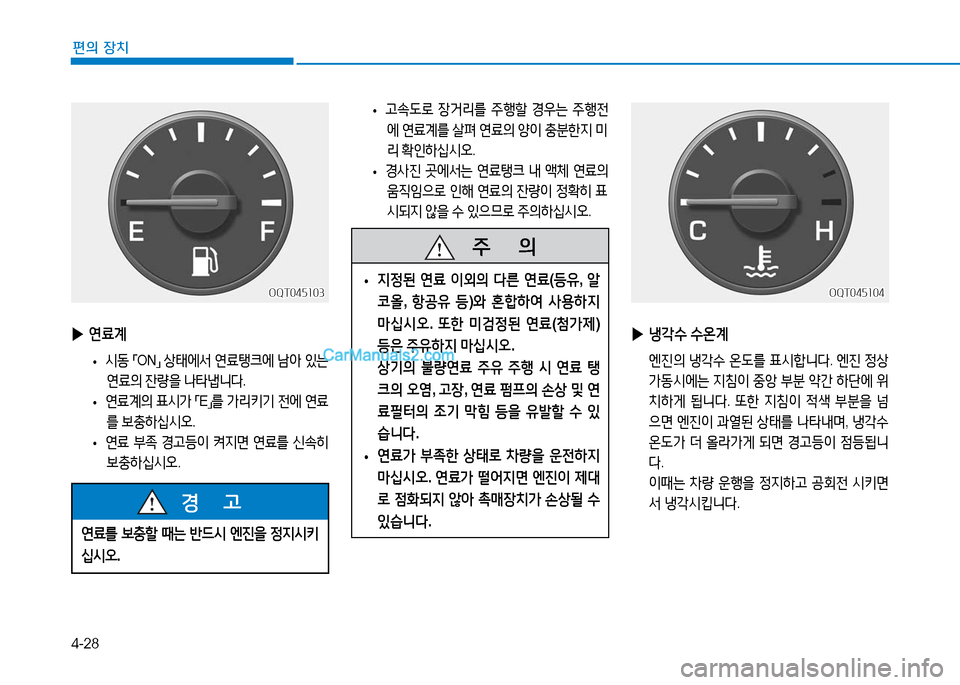

▶연료계
•시동 「ON」 상태에서 연료탱크에 남아 있는
연료의 잔량을 나타냅니다.
•연료계의 표시가 「E」를 가리키기 전에 연료
를 보충하십시오.
•연료 부족 경고등이 켜지면 연료를 신속히
보충하십시오.

OQT045103OQT045103
• 고속도로 장거리를 주행할 경우는 주행전
에 연료계를 살펴 연료의 양이 충분한지 미
리 확인하십시오.
• 경사진 곳에서는 연료탱크 내 액체 연료의
움직임으로 인해 연료의 잔량이 정확히 표
시되지 않을 수 있으므로 주의하십시오.
▶냉각수 수온계
엔진의 냉각수 온도를 표시합니다. 엔진 정상
가동시에는 지침이 중앙 부분 약간 하단에 위
치하게 됩니다. 또한 지침이 적색 부분을 넘
으면 엔진이 과열된 상태를 나타내며, 냉각수
온도가 더 올라가게 되면 경고등이 점등됩니
다.
이때는 차량 운행을 정지하고 공회전 시키면
서 냉각시킵니다.
OQT045104OQT045104
주 의
•지정된 연료 이외의 다른 연료(등유, 알
코올, 항공유 등)와 혼합하여 사용하지
마십시오. 또한 미검정된 연료(첨가제)
등은 주유하지 마십시오.
상기의 불량연료 주유 주행 시 연료 탱
크의 오염, 고장, 연료 펌프의 손상 및 연
료필터의 조기 막힘 등을 유발할 수 있
습니다.
•연료가 부족한 상태로 차량을 운전하지
마십시오. 연료가 떨어지면 엔진이 제대
로 점화되지 않아 촉매장치가 손상될 수
있습니다.연료를 보충할 때는 반드시 엔진을 정지시키
십시오.
경 고

4-29
편의 장치
4
주 의
수온계의 표시가 「H」부위를 나타내고 있을
경우는 엔진 오버히트의 가능성이 있습니다.
6장 「비상시 응급조치」 내용을 참조하십시오.

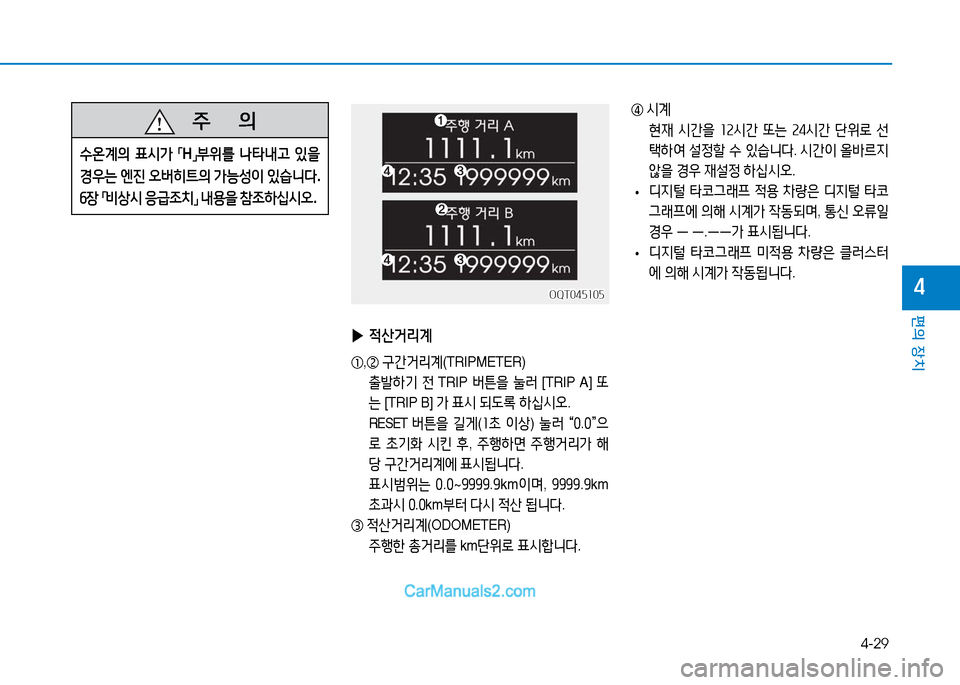

▶적산거리계
①,② 구간거리계(TRIPMETER)
출발하기 전 TRIP 버튼을 눌러 [TRIP A] 또
는 [TRIP B] 가 표시 되도록 하십시오.
RESET 버튼을 길게(1초 이상) 눌러 “0.0”으
로 초기화 시킨 후, 주행하면 주행거리가 해
당 구간거리계에 표시됩니다.
표시범위는 0.0~9999.9km이며, 9999.9km
초과시 0.0km부터 다시 적산 됩니다.
③ 적산거리계(ODOMETER)
주행한 총거리를 km단위로 표시합니다.
OQT045105OQT045105
④ 시계
현재 시간을 12시간 또는 24시간 단위로 선
택하여 설정할 수 있습니다. 시간이 올바르지
않을 경우 재설정 하십시오.
•디지털 타코그래프 적용 차량은 디지털 타코
그래프에 의해 시계가 작동되며, 통신 오류일
경우 ㅡ ㅡ.ㅡㅡ가 표시됩니다.
•디지털 타코그래프 미적용 차량은 클러스터
에 의해 시계가 작동됩니다.
