2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

4-38
편의 장치
▶ Anti-Lock Brake
System(ABS) 경고등
시동을 「ON」하면 약 수초간 점등되었다가 소등됩
니다.
수초후에도 계속 경고등이 점등되면 ABS장치
에 이상이 발생한 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에 점검 및 정비를 의뢰
하십시오.
▶주행중에 ABS 경고등이 점등되었을 때는
(1) 안전한 장소에 차를 세우고 엔진을 정지 시킵
니다.
(2) 다시 엔진을 시동하여 경고등이 점등되었다
가 수초 후 소등되면 이상이 없습니다.
경고등이 소등되지 않는 경우 또는 주행 후 다시
경고등이 점등되는 경우에는 ABS 장치의 고장
이므로 자사직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
OQT055005OQT055005
▶ 브레이크 고장 경고등
브레이크 고장 경고등은 브레이크 액 부족 또는 브
레이크 장치에 고장이 발생하면 점등됩니다. 경고
등이 점등되면 우선 브레이크 및 클러치 액 탱크를
확인하십시오. 브레이크 및 클러치 액 탱크에 브레
이크 액이 충분히 있거나 브레이크 액 보충 후에도
경고등이 소등되지 않으면 즉시 자사 직영 서비스
센터 또는 블루핸즈에서 점검을 받으십시오.
WQT-242WQT-242WQT-238WQT-238
주 의
주행 전에 경고등이 꺼졌는지 확인 하십시오.
브레이크액이 부족할 때는 브레이크가 제
대로 작동되지 않을 우려가 있으므로 그대
로 주행해서는 안됩니다.
경 고

4-39
편의 장치
4

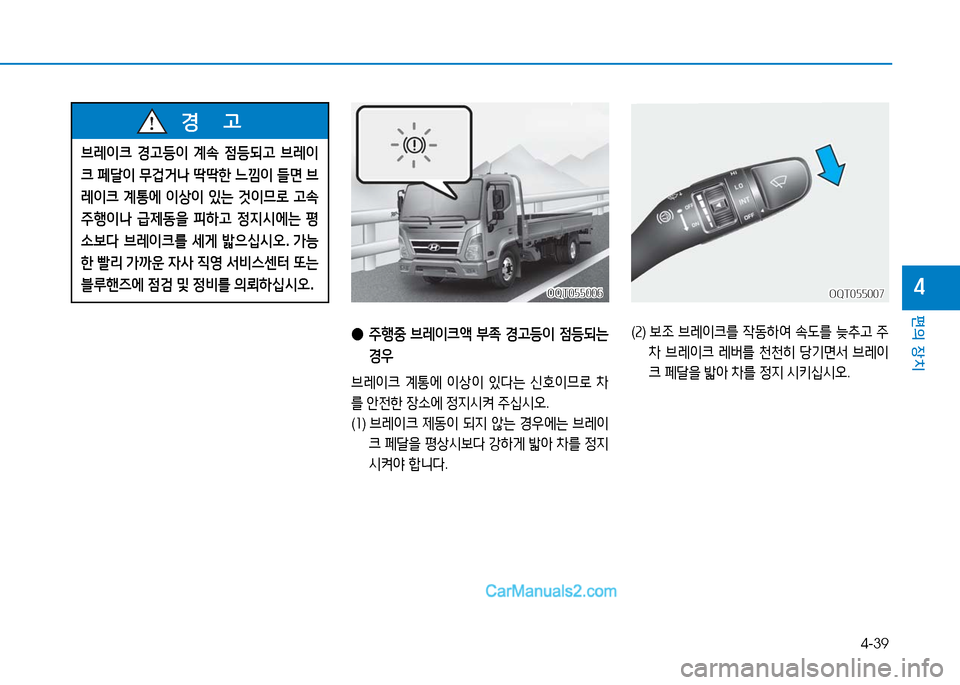

●주행중 브레이크액 부족 경고등이 점등되는
경우
브레이크 계통에 이상이 있다는 신호이므로 차
를 안전한 장소에 정지시켜 주십시오.
(1) 브레이크 제동이 되지 않는 경우에는 브레이
크 페달을 평상시보다 강하게 밟아 차를 정지
시켜야 합니다.
OQT055006OQT055006
(2) 보조 브레이크를 작동하여 속도를 늦추고 주
차 브레이크 레버를 천천히 당기면서 브레이
크 페달을 밟아 차를 정지 시키십시오.
OQT055007OQT055007
브레이크 경고등이 계속 점등되고 브레이
크 페달이 무겁거나 딱딱한 느낌이 들면 브
레이크 계통에 이상이 있는 것이므로 고속
주행이나 급제동을 피하고 정지시에는 평
소보다 브레이크를 세게 밟으십시오. 가능
한 빨리 가까운 자사 직영 서비스센터 또는
블루핸즈에 점검 및 정비를 의뢰하십시오.
경 고

4-40
편의 장치
OQT075034OQT075034
OQT046092OQT046092
▶ EBD 경고등
브레이크 경고등과 ABS경고등이 동시에 점등
한 경우, 제동력의 전·후륜 배분기능(EBD)도
작동하지 않기 때문에 급제동시 차량이 불안정
하게 될 수 있습니다.
경고등이 점등되면 고속주행이나 급제동을 피
하고 곧바로 가까운 자사 직영 서비스센터 또
는 블루핸즈에 점검 및 정비를 의뢰하십시오.
WQT-238WQT-238WQT-242WQT-242
▶ BEQ 경고등
시동 스위치를 「ON」으로 하면 경고등이 점등 되
었다가 약 2~3초 후에 소등됩니다. B E Q ( B a t t e r y
Equalizer)장치의 고장이나 일렉트릭 박스에 있
는 12V퓨즈 또는 24V퓨즈가 단선되면 경고등이
점등됩니다.
WQT-241WQT-241
주 의
• 주차 브레이크를 급하게 조작하면 뒷바
퀴만 제동이 되어 차가 옆으로 돌아갈
우려가 있으므로 주차 브레이크 조작은
천천히 하십시오.
• 주행중 경고등이 점등된 상태에서 정지
할 경우 급제동을 하지 말고 서서히 정
지하십시오.
00표준 캡, 슈퍼 캡표준 캡, 슈퍼 캡
00더블 캡더블 캡

4-41
편의 장치
4

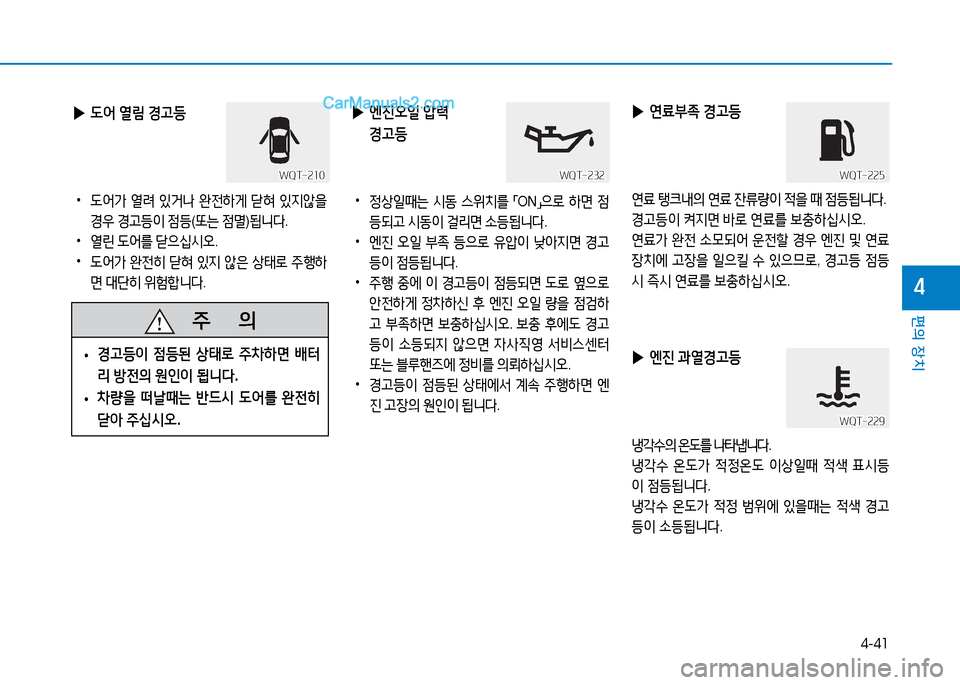

▶도어 열림 경고등
•도어가 열려 있거나 완전하게 닫혀 있지않을
경우 경고등이 점등(또는 점멸)됩니다.
•열린 도어를 닫으십시오.
•도어가 완전히 닫혀 있지 않은 상태로 주행하
면 대단히 위험합니다.
WQT-210WQT-210
▶ 엔진오일 압력
경고등
•정상일때는 시동 스위치를 「ON」으로 하면 점
등되고 시동이 걸리면 소등됩니다.
•엔진 오일 부족 등으로 유압이 낮아지면 경고
등이 점등됩니다.
•주행 중에 이 경고등이 점등되면 도로 옆으로
안전하게 정차하신 후 엔진 오일 량을 점검하
고 부족하면 보충하십시오. 보충 후에도 경고
등이 소등되지 않으면 자사직영 서비스센터
또는 블루핸즈에 정비를 의뢰하십시오.
•경고등이 점등된 상태에서 계속 주행하면 엔
진 고장의 원인이 됩니다.
▶엔진 과열경고등
냉각수의 온도를 나타냅니다.
냉각수 온도가 적정온도 이상일때 적색 표시등
이 점등됩니다.
냉각수 온도가 적정 범위에 있을때는 적색 경고
등이 소등됩니다.
▶연료부족 경고등
연료 탱크내의 연료 잔류량이 적을 때 점등됩니다.
경고등이 켜지면 바로 연료를 보충하십시오.
연료가 완전 소모되어 운전할 경우 엔진 및 연료
장치에 고장을 일으킬 수 있으므로, 경고등 점등
시 즉시 연료를 보충하십시오.
WQT-232WQT-232WQT-225WQT-225
WQT-229WQT-229
주 의
•경고등이 점등된 상태로 주차하면 배터
리 방전의 원인이 됩니다.
• 차량을 떠날때는 반드시 도어를 완전히
닫아 주십시오.

4-42
편의 장치
주 의
충전 경고등이 점등되지 않더라도 팬 벨트
의 장력이 부족할 때는 충전량이 부족하여
배터리의 전력 소모 증대로 시동이 걸리지
않는 경우가 있습니다.

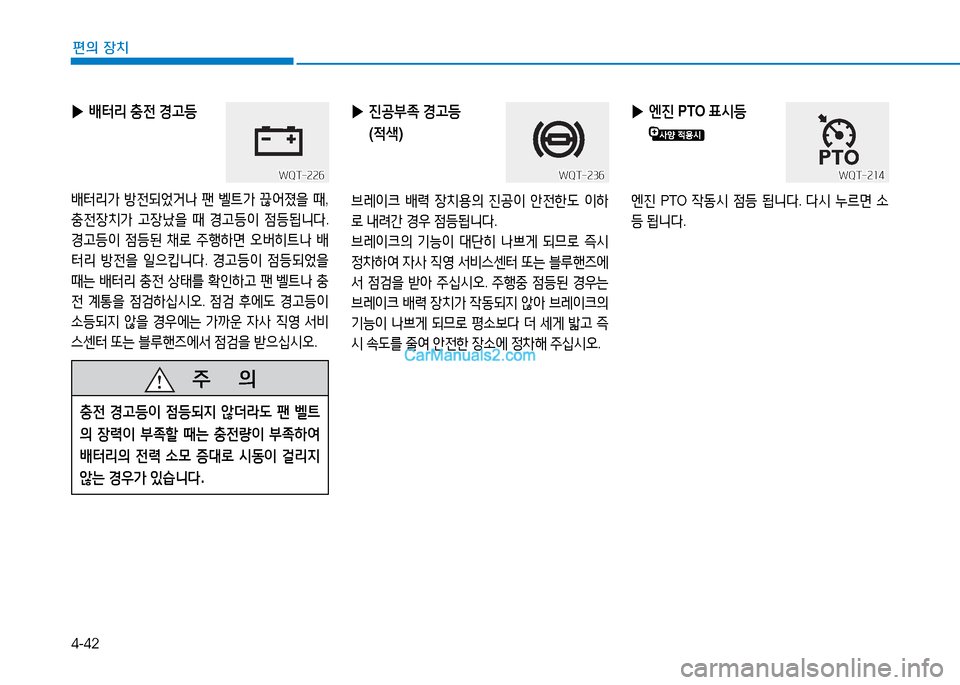

▶ 진공부족 경고등
(적색)
브레이크 배력 장치용의 진공이 안전한도 이하
로 내려간 경우 점등됩니다.
브레이크의 기능이 대단히 나쁘게 되므로 즉시
정차하여 자사 직영 서비스센터 또는 블루핸즈에
서 점검을 받아 주십시오. 주행중 점등된 경우는
브레이크 배력 장치가 작동되지 않아 브레이크의
기능이 나쁘게 되므로 평소보다 더 세게 밟고 즉
시 속도를 줄여 안전한 장소에 정차해 주십시오.
▶배터리 충전 경고등
배터리가 방전되었거나 팬 벨트가 끊어졌을 때,
충전장치가 고장났을 때 경고등이 점등됩니다.
경고등이 점등된 채로 주행하면 오버히트나 배
터리 방전을 일으킵니다. 경고등이 점등되었을
때는 배터리 충전 상태를 확인하고 팬 벨트나 충
전 계통을 점검하십시오. 점검 후에도 경고등이
소등되지 않을 경우에는 가까운 자사 직영 서비
스센터 또는 블루핸즈에서 점검을 받으십시오.
WQT-226WQT-226WQT-236WQT-236
▶ 엔진 PTO 표시등
엔진 PTO 작동시 점등 됩니다. 다시 누르면 소
등 됩니다.
WQT-214WQT-214

4-43
편의 장치
4

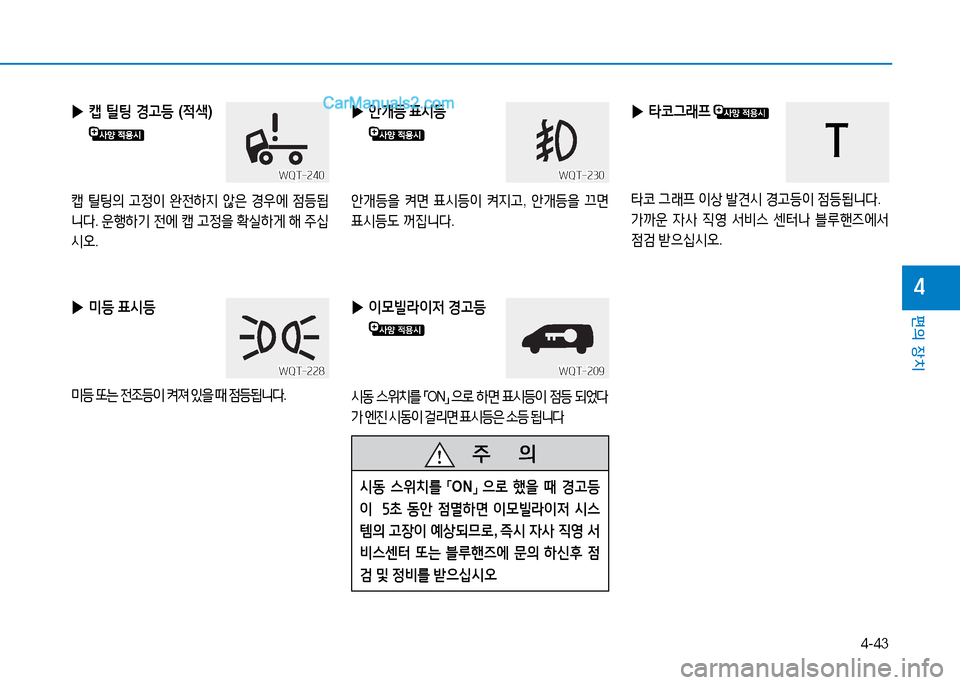

▶미등 표시등
미등 또는 전조등이 켜져 있을 때 점등됩니다.
▶이모빌라이저 경고등
시동 스위치를 「ON」 으로 하면 표시등이 점등 되었다
가 엔진 시동이 걸리면 표시등은 소등 됩니다
▶캡 틸팅 경고등 (적색)
캡 틸팅의 고정이 완전하지 않은 경우에 점등됩
니다. 운행하기 전에 캡 고정을 확실하게 해 주십
시오.
▶안개등 표시등
안개등을 켜면 표시등이 켜지고, 안개등을 끄면
표시등도 꺼집니다.
▶타코그래프
타코 그래프 이상 발견시 경고등이 점등됩니다.
가까운 자사 직영 서비스 센터나 블루핸즈에서
점검 받으십시오.
WQT-240WQT-240WQT-230WQT-230
T
WQT-228WQT-228WQT-209WQT-209
주 의
시동 스위치를 「ON」 으로 했을 때 경고등
이 5초 동안 점멸하면 이모빌라이저 시스
템의 고장이 예상되므로, 즉시 자사 직영 서
비스센터 또는 블루핸즈에 문의 하신후 점
검 및 정비를 받으십시오

4-44
편의 장치

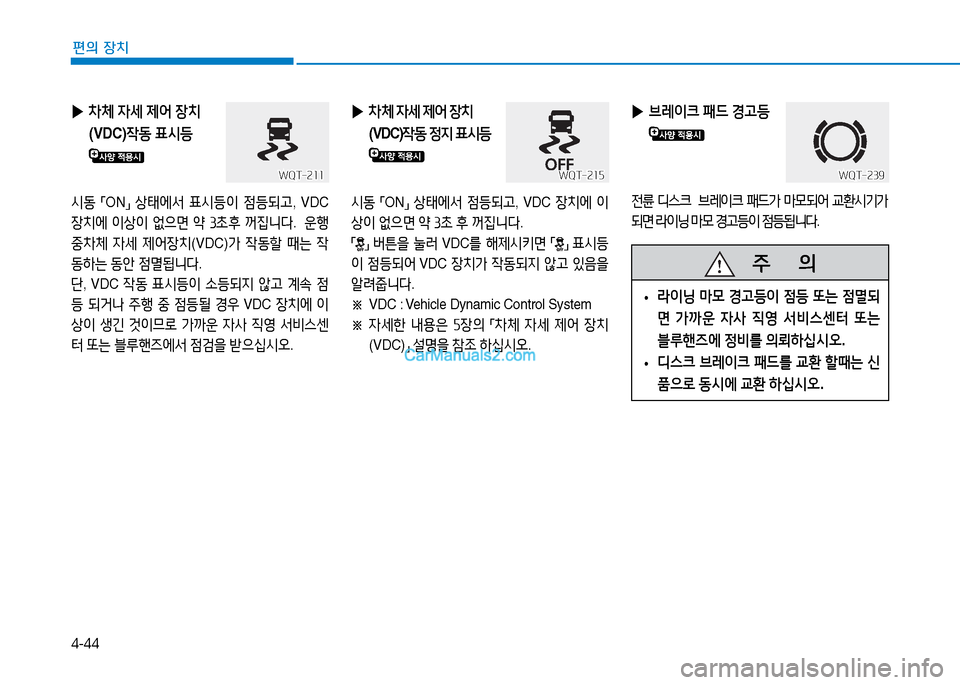

▶ 차체 자세 제어 장치
(VDC)작동 표시등
시동 「ON」 상태에서 표시등이 점등되고, VDC
장치에 이상이 없으면 약 3초후 꺼집니다. 운행
중차체 자세 제어장치(VDC)가 작동할 때는 작
동하는 동안 점멸됩니다.
단, VDC 작동 표시등이 소등되지 않고 계속 점
등 되거나 주행 중 점등될 경우 VDC 장치에 이
상이 생긴 것이므로 가까운 자사 직영 서비스센
터 또는 블루핸즈에서 점검을 받으십시오.
▶ 차체 자세 제어 장치
(VDC)작동 정지 표시등
시동 「ON」 상태에서 점등되고, VDC 장치에 이
상이 없으면 약 3초 후 꺼집니다.
「」 버튼을 눌러 VDC를 해제시키면 「」 표시등
이 점등되어 VDC 장치가 작동되지 않고 있음을
알려줍니다.
※ VDC : Vehicle Dynamic Control System
※ 자세한 내용은 5장의 「차체 자세 제어 장치
(VDC)」 설명을 참조 하십시오.
▶브레이크 패드 경고등
전륜 디스크 브레이크 패드가 마모되어 교환시기가
되면 라이닝 마모 경고등이 점등됩니다.
WQT-211WQT-211WQT-215WQT-215WQT-239WQT-239
주 의
•라이닝 마모 경고등이 점등 또는 점멸되
면 가까운 자사 직영 서비스센터 또는
블루핸즈에 정비를 의뢰하십시오.
•디스크 브레이크 패드를 교환 할때는 신
품으로 동시에 교환 하십시오.

4-45
편의 장치
4

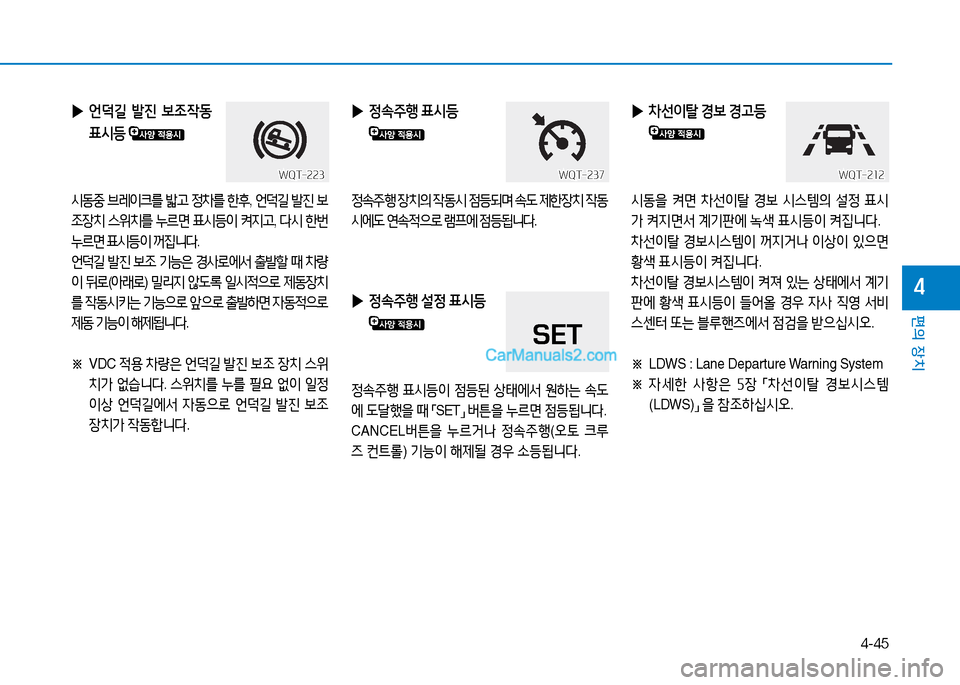

▶ 언덕길 발진 보조작동
표시등
시동중 브레이크를 밟고 정차를 한후, 언덕길 발진 보
조장치 스위치를 누르면 표시등이 켜지고, 다시 한번
누르면 표시등이 꺼집니다.
언덕길 발진 보조 기능은 경사로에서 출발할 때 차량
이 뒤로(아래로) 밀리지 않도록 일시적으로 제동장치
를 작동시키는 기능으로 앞으로 출발하면 자동적으로
제동 기능이 해제됩니다.
※ VDC 적용 차량은 언덕길 발진 보조 장치 스위
치가 없습니다. 스위치를 누를 필요 없이 일정
이상 언덕길에서 자동으로 언덕길 발진 보조
장치가 작동합니다.
▶ 정속주행 표시등
정속주행 장치의 작동시 점등되며 속도 제한장치 작동
시에도 연속적으로 램프에 점등됩니다.
▶차선이탈 경보 경고등
시동을 켜면 차선이탈 경보 시스템의 설정 표시
가 켜지면서 계기판에 녹색 표시등이 켜집니다.
차선이탈 경보시스템이 꺼지거나 이상이 있으면
황색 표시등이 켜집니다.
차선이탈 경보시스템이 켜져 있는 상태에서 계기
판에 황색 표시등이 들어올 경우 자사 직영 서비
스센터 또는 블루핸즈에서 점검을 받으십시오.
※ LDWS : Lane Departure Warning System
※ 자세한 사항은 5장 「차선이탈 경보시스템
(LDWS)」 을 참조하십시오.
▶ 정속주행 설정 표시등
정속주행 표시등이 점등된 상태에서 원하는 속도
에 도달했을 때 「SET」 버튼을 누르면 점등됩니다.
CANCEL버튼을 누르거나 정속주행(오토 크루
즈 컨트롤) 기능이 해제될 경우 소등됩니다.
WQT-223WQT-223WQT-237WQT-237WQT-212WQT-212
SET
