2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

4-54
편의 장치

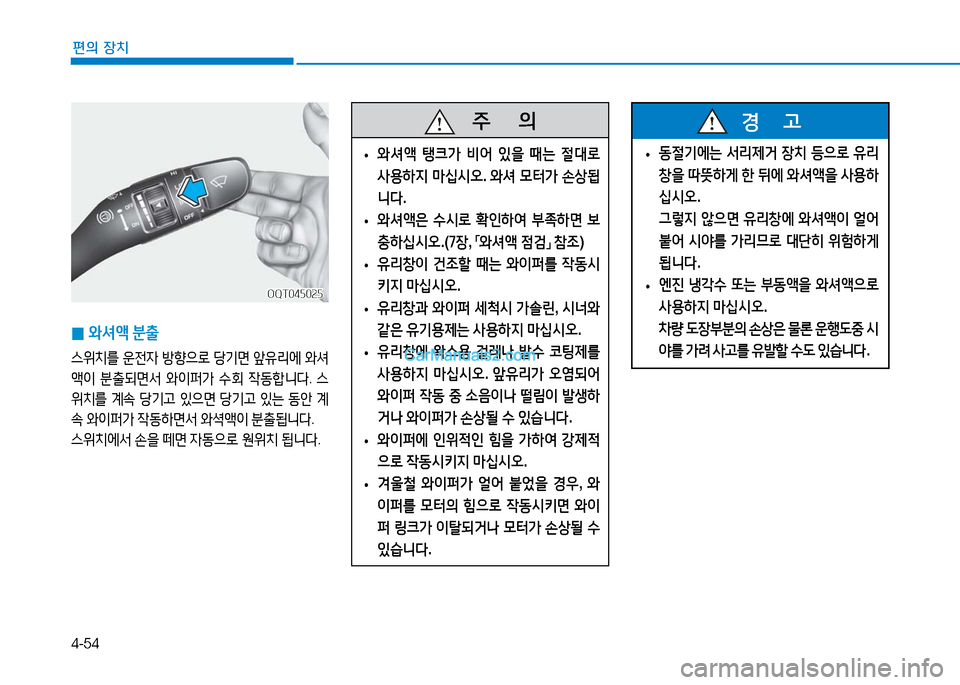

0와셔액 분출
스위치를 운전자 방향으로 당기면 앞유리에 와셔
액이 분출되면서 와이퍼가 수회 작동합니다. 스
위치를 계속 당기고 있으면 당기고 있는 동안 계
속 와이퍼가 작동하면서 와셕액이 분출됩니다.
스위치에서 손을 떼면 자동으로 원위치 됩니다.
OQT045025OQT045025
주 의
•와셔액 탱크가 비어 있을 때는 절대로
사용하지 마십시오. 와셔 모터가 손상됩
니다.
•와셔액은 수시로 확인하여 부족하면 보
충하십시오.(7장, 「와셔액 점검」 참조)
•유리창이 건조할 때는 와이퍼를 작동시
키지 마십시오.
•유리창과 와이퍼 세척시 가솔린, 시너와
같은 유기용제는 사용하지 마십시오.
•유리창에 왁스용 걸레나 발수 코팅제를
사용하지 마십시오. 앞유리가 오염되어
와이퍼 작동 중 소음이나 떨림이 발생하
거나 와이퍼가 손상될 수 있습니다.
•와이퍼에 인위적인 힘을 가하여 강제적
으로 작동시키지 마십시오.
•겨울철 와이퍼가 얼어 붙었을 경우, 와
이퍼를 모터의 힘으로 작동시키면 와이
퍼 링크가 이탈되거나 모터가 손상될 수
있습니다.
•동절기에는 서리제거 장치 등으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
•엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중 시
야를 가려 사고를 유발할 수도 있습니다.
경 고

4-55
편의 장치
4
주 의
오랫동안 실내등이 점등된 채 놔두면 배터
리가 방전되어 엔진 시동이 어려워집니다.
차량에서 떠날때에는 불을 꺼주십시오.
어두운 곳에서 주행할 때는 실내등 사용을
피하십시오. 실내에 불이 켜져 있으면 어두
운 곳에서 시야가 줄어들어 사고가 발생할
수 있습니다.
경 고
0A 타입
•「OFF」 : 실내등이 소등됩니다.
•도어 스위치 위치가 가운데 : 도어가 열렸을
때는 켜지고 도어가 모두 닫혔을 때는 꺼집니
다. 도어가 약간이라도 열렸을 때에는 계속
등이 켜져 있습니다.
•「ON」 : 실내등이 점등됩니다.
0B 타입
▶실내등(1)
•「OFF」 : 실내등이 소등됩니다.
•DOOR(도어 스위치(2) 중립 위치) : 도어가
열렸을 때는 켜지고 도어가 모두 닫혔을 때는
꺼집니다. 도어가 약간이라도 열렸을 때에는
계속 등이 켜져 있습니다.
•「ON」 : 실내등이 점등됩니다.
▶맵램프(3)
렌즈를 누르면 해당 램프가 켜지고, 다시 한
번 누르면 꺼집니다.
실내등
OQT045123OQT045123OQT045026OQT045026

4-56
편의 장치

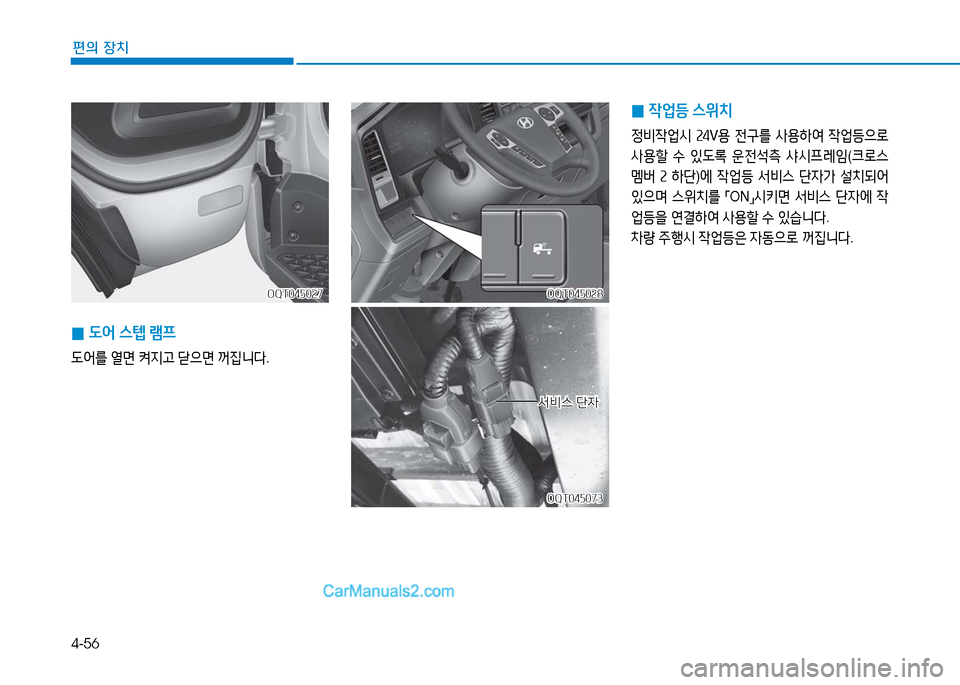

0도어 스텝 램프
도어를 열면 켜지고 닫으면 꺼집니다.
OQT045027OQT045027
0작업등 스위치
정비작업시 24V용 전구를 사용하여 작업등으로
사용할 수 있도록 운전석측 샤시프레임(크로스
멤버 2 하단)에 작업등 서비스 단자가 설치되어
있으며 스위치를 「ON」시키면 서비스 단자에 작
업등을 연결하여 사용할 수 있습니다.
차량 주행시 작업등은 자동으로 꺼집니다.
OQT045028OQT045028
OQT045073OQT045073
서비스 단자서비스 단자

4-57
편의 장치
4

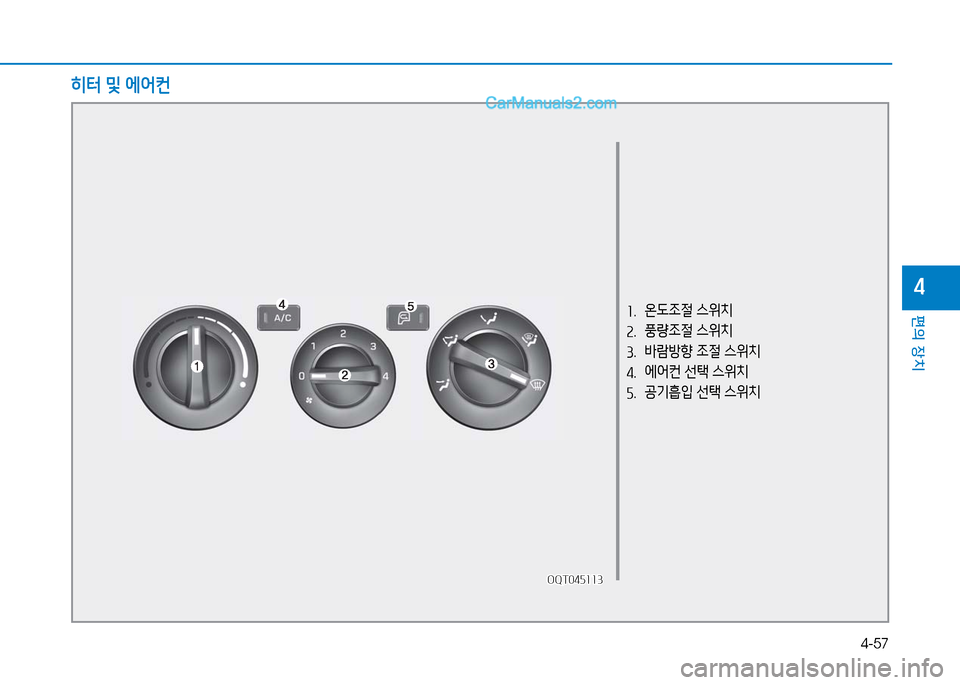

히터 및 에어컨
1. 온도조절 스위치
2. 풍량조절 스위치
3. 바람방향 조절 스위치
4. 에어컨 선택 스위치
5. 공기흡입 선택 스위치
OQT045113OQT045113

4-58
편의 장치

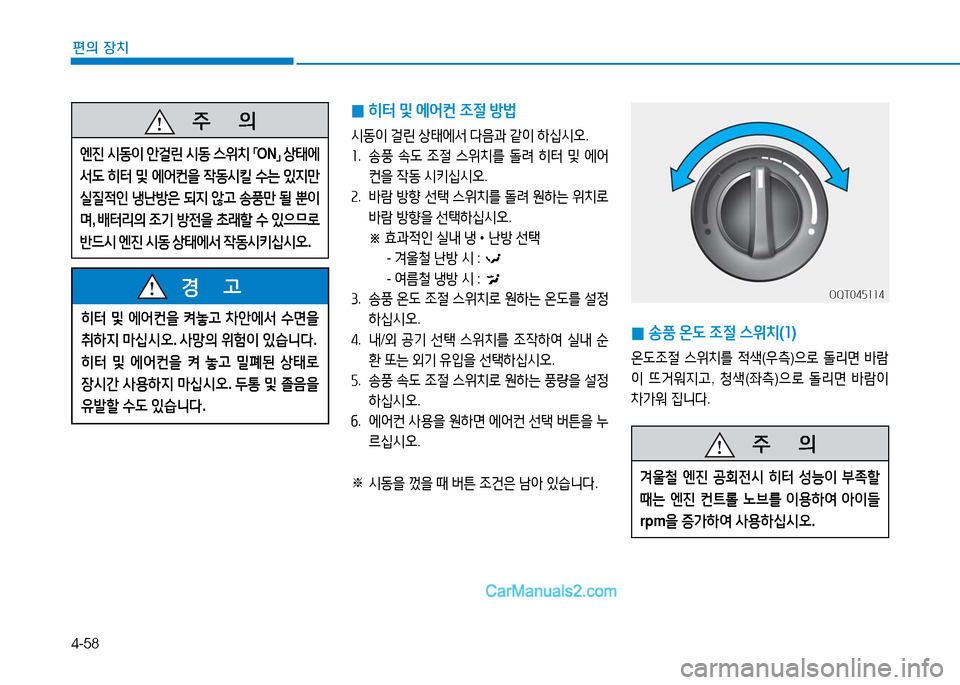

0송풍 온도 조절 스위치(1)
온도조절 스위치를 적색(우측)으로 돌리면 바람
이 뜨거워지고, 청색(좌측)으로 돌리면 바람이
차가워 집니다.
OQT045114OQT045114
주 의
겨울철 엔진 공회전시 히터 성능이 부족할
때는 엔진 컨트롤 노브를 이용하여 아이들
rpm을 증가하여 사용하십시오.
0히터 및 에어컨 조절 방법
시동이 걸린 상태에서 다음과 같이 하십시오.
1. 송풍 속도 조절 스위치를 돌려 히터 및 에어
컨을 작동 시키십시오.
2. 바람 방향 선택 스위치를 돌려 원하는 위치로
바람 방향을 선택하십시오.
※ 효과적인 실내 냉•난방 선택
- 겨울철 난방 시 :
- 여름철 냉방 시 :
3. 송풍 온도 조절 스위치로 원하는 온도를 설정
하십시오.
4. 내/외 공기 선택 스위치를 조작하여 실내 순
환 또는 외기 유입을 선택하십시오.
5. 송풍 속도 조절 스위치로 원하는 풍량을 설정
하십시오.
6. 에어컨 사용을 원하면 에어컨 선택 버튼을 누
르십시오.
※ 시동을 껐을 때 버튼 조건은 남아 있습니다.
주 의
엔진 시동이 안걸린 시동 스위치 「ON」 상태에
서도 히터 및 에어컨을 작동시킬 수는 있지만
실질적인 냉난방은 되지 않고 송풍만 될 뿐이
며, 배터리의 조기 방전을 초래할 수 있으므로
반드시 엔진 시동 상태에서 작동시키십시오.
히터 및 에어컨을 켜놓고 차안에서 수면을
취하지 마십시오. 사망의 위험이 있습니다.
히터 및 에어컨을 켜 놓고 밀폐된 상태로
장시간 사용하지 마십시오. 두통 및 졸음을
유발할 수도 있습니다.
경 고

4-59
편의 장치
4

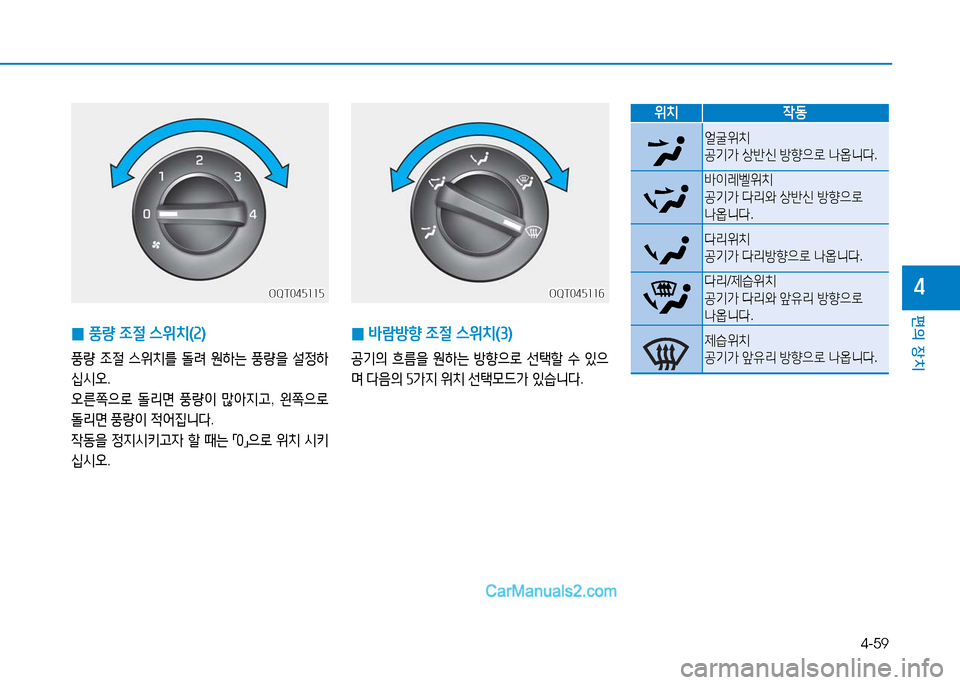

0풍량 조절 스위치(2)
풍량 조절 스위치를 돌려 원하는 풍량을 설정하
십시오.
오른쪽으로 돌리면 풍량이 많아지고, 왼쪽으로
돌리면 풍량이 적어집니다.
작동을 정지시키고자 할 때는 「0」으로 위치 시키
십시오.
0바람방향 조절 스위치(3)
공기의 흐름을 원하는 방향으로 선택할 수 있으
며 다음의 5가지 위치 선택모드가 있습니다.
OQT045115OQT045115OQT045116OQT045116
위치 작동
얼굴위치
공기가 상반신 방향으로 나옵니다.
바이레벨위치
공기가 다리와 상반신 방향으로
나옵니다.
다리위치
공기가 다리방향으로 나옵니다.
다리/제습위치
공기가 다리와 앞유리 방향으로
나옵니다.
제습위치
공기가 앞유리 방향으로 나옵니다.

4-60
편의 장치

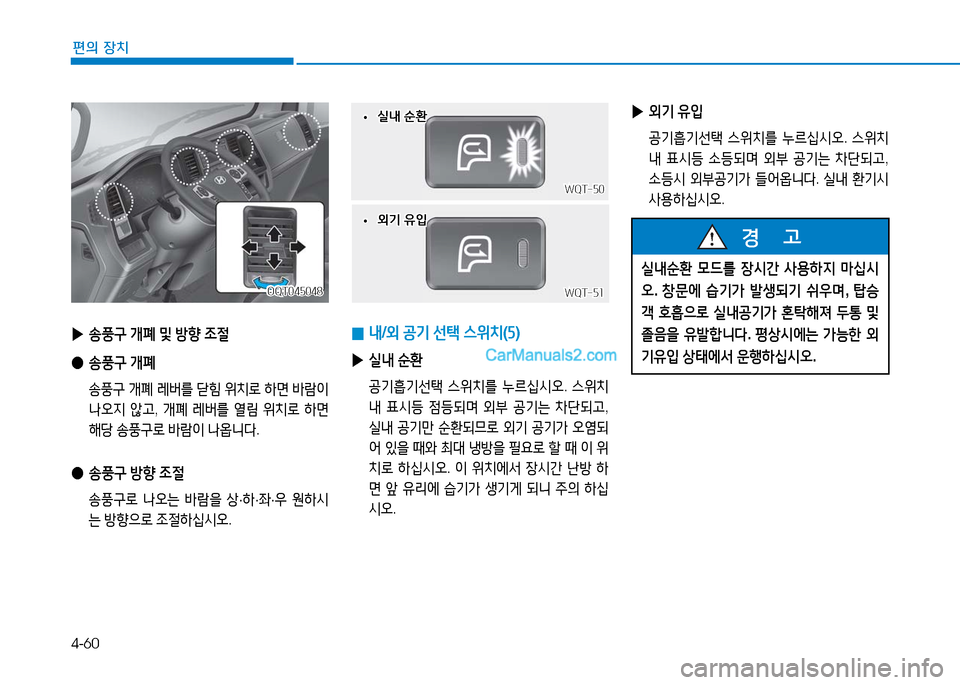

▶송풍구 개폐 및 방향 조절
●송풍구 개폐
송풍구 개폐 레버를 닫힘 위치로 하면 바람이
나오지 않고, 개폐 레버를 열림 위치로 하면
해당 송풍구로 바람이 나옵니다.
●송풍구 방향 조절
송풍구로 나오는 바람을 상·하·좌·우 원하시
는 방향으로 조절하십시오.
OQT045048OQT045048
0내/외 공기 선택 스위치(5)
▶실내 순환
공기흡기선택 스위치를 누르십시오. 스위치
내 표시등 점등되며 외부 공기는 차단되고,
실내 공기만 순환되므로 외기 공기가 오염되
어 있을 때와 최대 냉방을 필요로 할 때 이 위
치로 하십시오. 이 위치에서 장시간 난방 하
면 앞 유리에 습기가 생기게 되니 주의 하십
시오.
••실내 순환 실내 순환
••외기 유입외기 유입
WQT-51WQT-51
WQT-50WQT-50
실내순환 모드를 장시간 사용하지 마십시
오. 창문에 습기가 발생되기 쉬우며, 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다. 평상시에는 가능한 외
기유입 상태에서 운행하십시오.
경 고
▶외기 유입
공기흡기선택 스위치를 누르십시오. 스위치
내 표시등 소등되며 외부 공기는 차단되고,
소등시 외부공기가 들어옵니다. 실내 환기시
사용하십시오.

4-61
편의 장치
4
히터를 장시간 사용할 경우 창문에 습기가
발생되기 쉬우며, 탑승객 호흡으로 실내 산
소가 부족해 질 수 있습니다. 실내 산소가
부족한 경우 두통 및 졸음 운전을 유발하여
대형사고를 일으킬 수 있습니다.
경 고

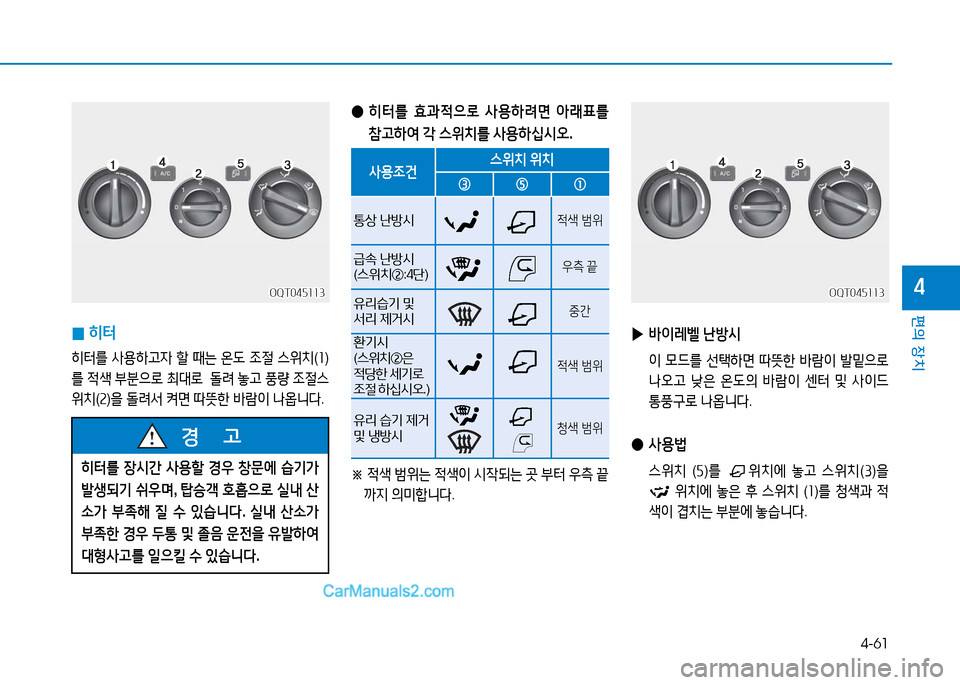

0히터
히터를 사용하고자 할 때는 온도 조절 스위치(1)
를 적색 부분으로 최대로 돌려 놓고 풍량 조절스
위치(2)을 돌려서 켜면 따뜻한 바람이 나옵니다.
OQT045113OQT045113OQT045113OQT045113
● 히터를 효과적으로 사용하려면 아래표를
참고하여 각 스위치를 사용하십시오.
※ 적색 범위는 적색이 시작되는 곳 부터 우측 끝
까지 의미합니다.
사용조건스위치 위치
③⑤①
통상 난방시적색 범위
급속 난방시
(스위치②:4단)우측 끝
유리습기 및
서리 제거시중간
환기시
(스위치②은
적당한 세기로
조절 하십시오.)
적색 범위
유리 습기 제거
및 냉방시청색 범위
▶바이레벨 난방시
이 모드를 선택하면 따뜻한 바람이 발밑으로
나오고 낮은 온도의 바람이 센터 및 사이드
통풍구로 나옵니다.
●사용법
스위치 (5)를 위치에 놓고 스위치(3)을
위치에 놓은 후 스위치 (1)를 청색과 적
색이 겹치는 부분에 놓습니다.
