2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

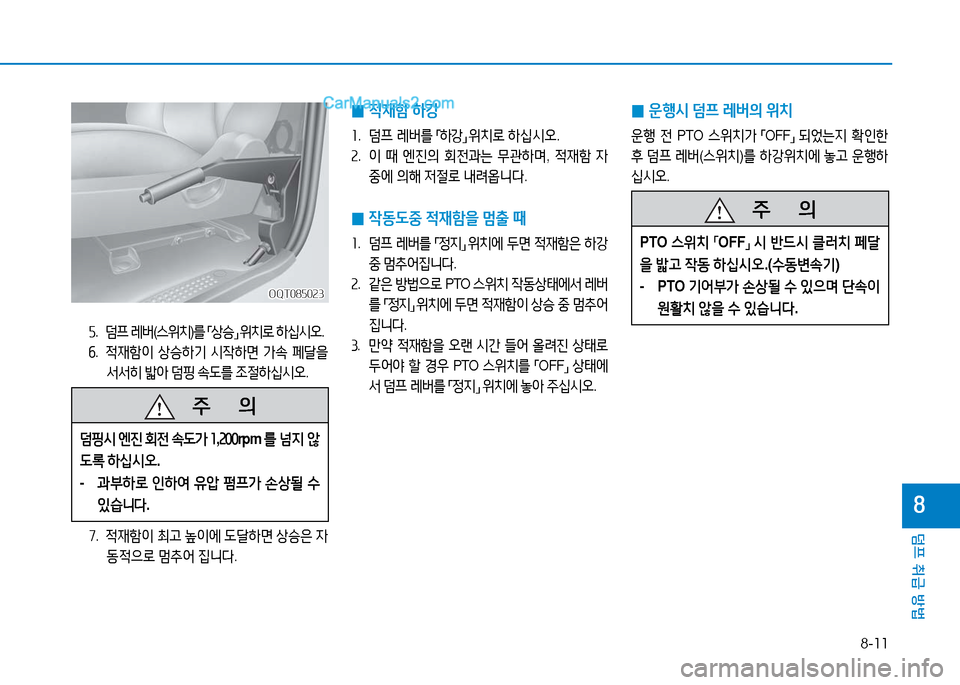

8-11
덤프 취급 방법
8
OQT085023OQT085023
5. 덤프 레버(스위치)를 「상승」 위치로 하십시오.
6. 적재함이 상승하기 시작하면 가속 페달을
서서히 밟아 덤핑 속도를 조절하십시오.
7. 적재함이 최고 높이에 도달하면 상승은 자
동적으로 멈추어 집니다.
0적재함 하강
1. 덤프 레버를 「하강」 위치로 하십시오.
2. 이 때 엔진의 회전과는 무관하며, 적재함 자
중에 의해 저절로 내려옵니다.
0작동도중 적재함을 멈출 때
1. 덤프 레버를 「정지」 위치에 두면 적재함은 하강
중 멈추어집니다.
2. 같은 방법으로 PTO 스위치 작동상태에서 레버
를 「정지」 위치에 두면 적재함이 상승 중 멈추어
집니다.
3. 만약 적재함을 오랜 시간 들어 올려진 상태로
두어야 할 경우 PTO 스위치를 「OFF」 상태에
서 덤프 레버를 「정지」 위치에 놓아 주십시오.
0운행시 덤프 레버의 위치
운행 전 PTO 스위치가 「OFF」 되었는지 확인한
후 덤프 레버(스위치)를 하강위치에 놓고 운행하
십시오.
주 의
덤핑시 엔진 회전 속도가 1,200rpm 를 넘지 않
도록 하십시오.
- 과부하로 인하여 유압 펌프가 손상될 수
있습니다.
주 의
PTO 스위치 「OFF」 시 반드시 클러치 페달
을 밟고 작동 하십시오.(수동변속기)
- PTO 기어부가 손상될 수 있으며 단속이
원활치 않을 수 있습니다.

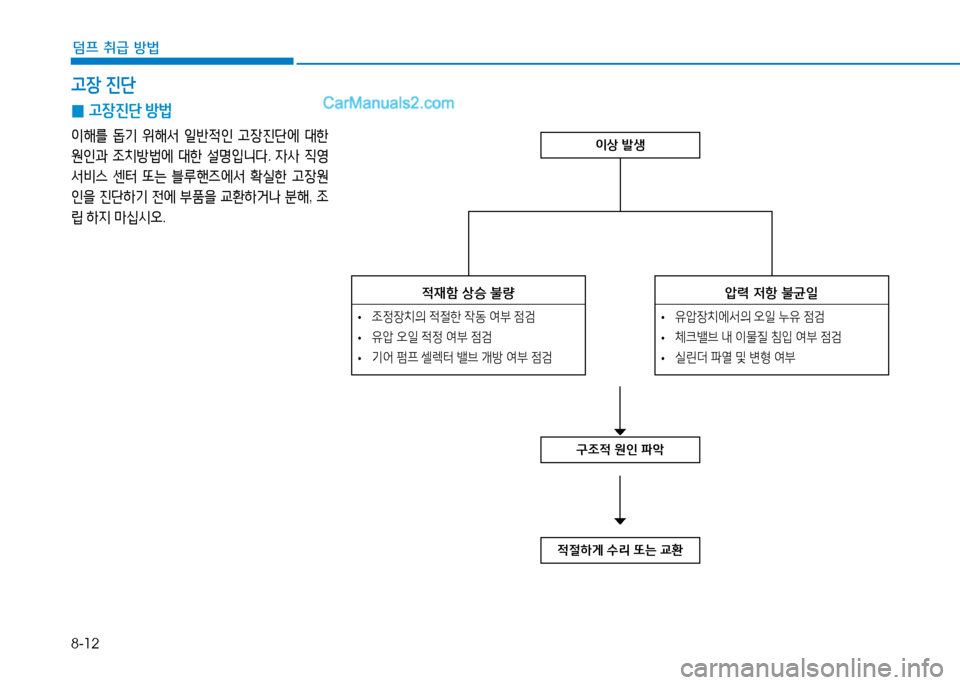

8-12
덤프 취급 방법
고장 진단
0고장진단 방법
이해를 돕기 위해서 일반적인 고장진단에 대한
원인과 조치방법에 대한 설명입니다. 자사 직영
서비스 센터 또는 블루핸즈에서 확실한 고장원
인을 진단하기 전에 부품을 교환하거나 분해, 조
립 하지 마십시오.
이상 발생
구조적 원인 파악
적절하게 수리 또는 교환
적재함 상승 불량
•조정장치의 적절한 작동 여부 점검
•유압 오일 적정 여부 점검
•기어 펌프 셀렉터 밸브 개방 여부 점검
압력 저항 불균일
•유압장치에서의 오일 누유 점검
•체크밸브 내 이물질 침입 여부 점검
•실린더 파열 및 변형 여부

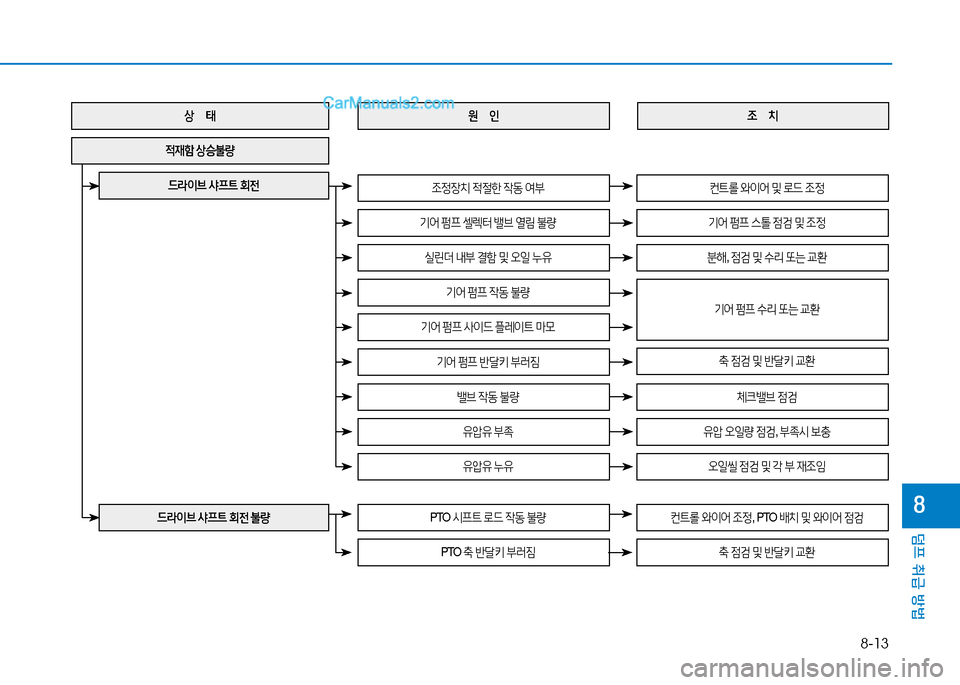

8-13
덤프 취급 방법
8
상 태
적재함 상승불량
드라이브 샤프트 회전
드라이브 샤프트 회전 불량
조정장치 적절한 작동 여부
기어 펌프 사이드 플레이트 마모
기어 펌프 반달키 부러짐
실린더 내부 결함 및 오일 누유
밸브 작동 불량
기어 펌프 셀렉터 밸브 열림 불량
기어 펌프 작동 불량
유압유 부족
유압유 누유
PTO 시프트 로드 작동 불량
PTO 축 반달키 부러짐
원 인
컨트롤 와이어 및 로드 조정
분해, 점검 및 수리 또는 교환
체크밸브 점검
축 점검 및 반달키 교환
기어 펌프 스톨 점검 및 조정
기어 펌프 수리 또는 교환
유압 오일량 점검, 부족시 보충
오일씰 점검 및 각 부 재조임
컨트롤 와이어 조정, PTO 배치 및 와이어 점검
축 점검 및 반달키 교환
조 치

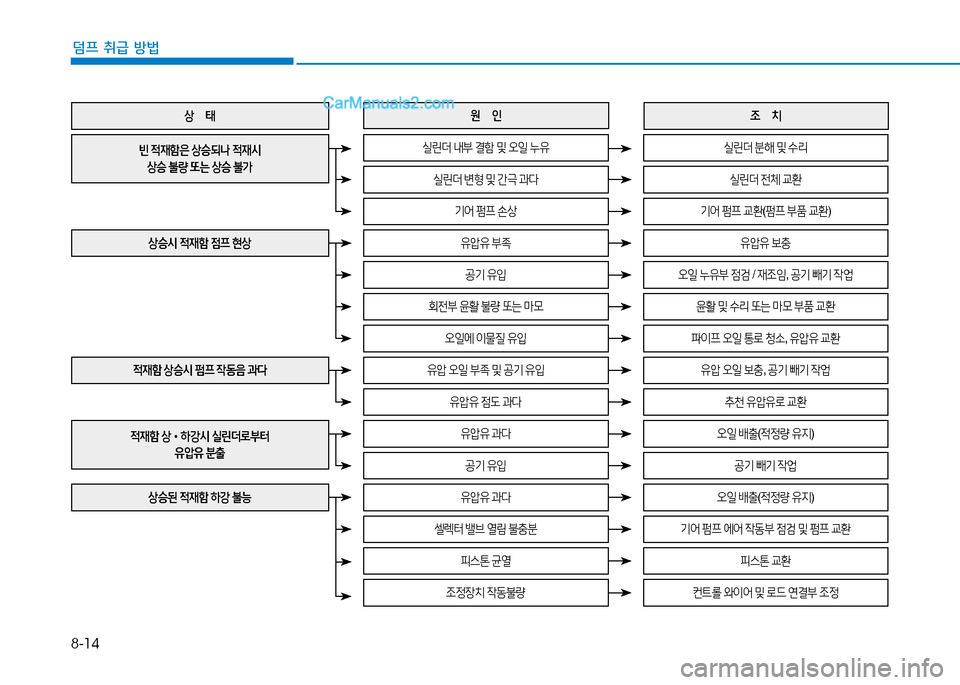

8-14
덤프 취급 방법
상 태
상승시 적재함 점프 현상
적재함 상승시 펌프 작동음 과다
상승된 적재함 하강 불능
빈 적재함은 상승되나 적재시
상승 불량 또는 상승 불가
적재함 상•하강시 실린더로부터
유압유 분출
실린더 내부 결함 및 오일 누유
공기 유입
기어 펌프 손상
실린더 변형 및 간극 과다
회전부 윤활 불량 또는 마모
오일에 이물질 유입
유압 오일 부족 및 공기 유입
유압유 점도 과다
유압유 과다
공기 유입
유압유 과다
셀렉터 밸브 열림 불충분
피스톤 균열
조정장치 작동불량
유압유 부족
원 인
실린더 분해 및 수리
오일 누유부 점검 / 재조임, 공기 빼기 작업
기어 펌프 교환(펌프 부품 교환)
실린더 전체 교환
윤활 및 수리 또는 마모 부품 교환
파이프 오일 통로 청소, 유압유 교환
유압 오일 보충, 공기 빼기 작업
추천 유압유로 교환
오일 배출(적정량 유지)
공기 빼기 작업
오일 배출(적정량 유지)
기어 펌프 에어 작동부 점검 및 펌프 교환
피스톤 교환
컨트롤 와이어 및 로드 연결부 조정
유압유 보충
조 치

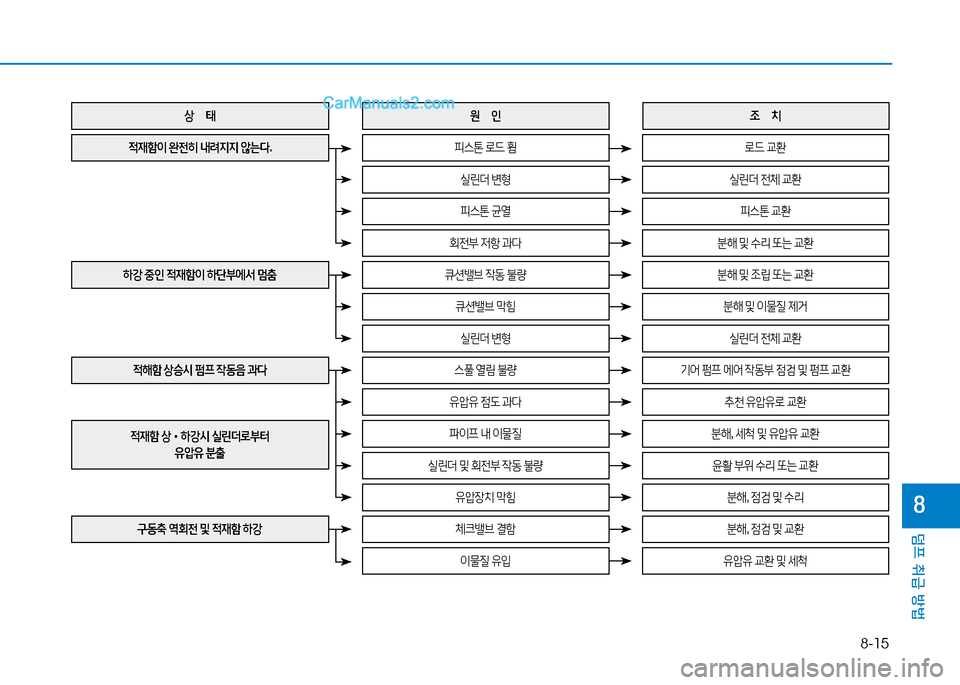

8-15
덤프 취급 방법
8
상 태
하강 중인 적재함이 하단부에서 멈춤
적해함 상승시 펌프 작동음 과다
구동축 역회전 및 적재함 하강
적재함이 완전히 내려지지 않는다.
적재함 상•하강시 실린더로부터
유압유 분출
피스톤 로드 휨
큐션밸브 작동 불량
피스톤 균열
실린더 변형
큐션밸브 막힘
실린더 변형
스풀 열림 불량
유압유 점도 과다
파이프 내 이물질
실린더 및 회전부 작동 불량
유압장치 막힘
체크밸브 결함
이물질 유입
회전부 저항 과다
원 인
로드 교환
분해 및 조립 또는 교환
피스톤 교환
실린더 전체 교환
분해 및 이물질 제거
실린더 전체 교환
기어 펌프 에어 작동부 점검 및 펌프 교환
추천 유압유로 교환
분해, 세척 및 유압유 교환
윤활 부위 수리 또는 교환
분해, 점검 및 수리
분해, 점검 및 교환
유압유 교환 및 세척
분해 및 수리 또는 교환
조 치

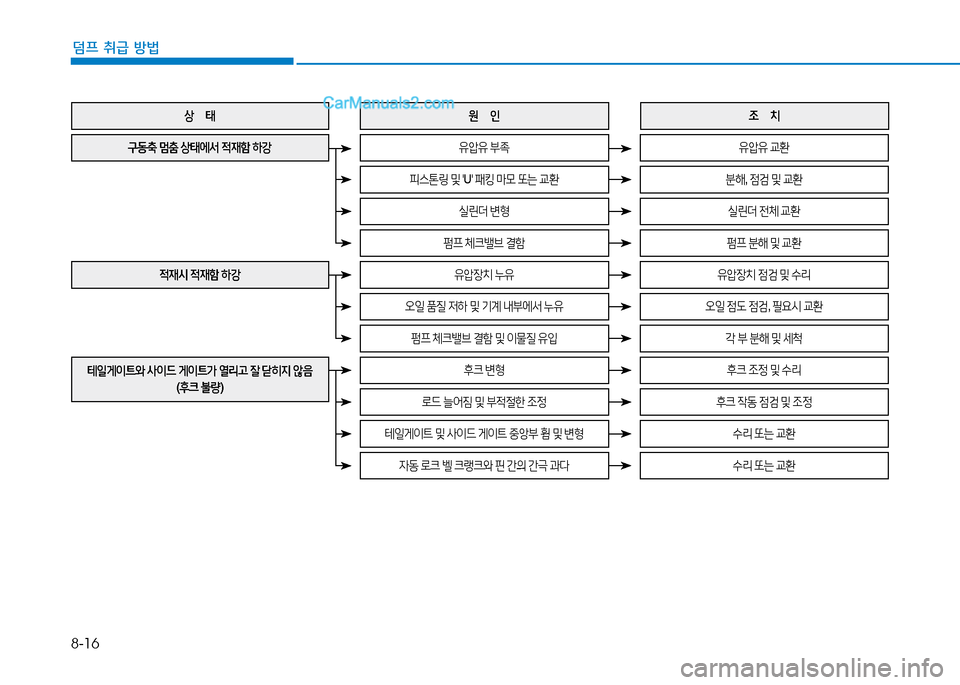

8-16
덤프 취급 방법
상 태
적재시 적재함 하강
테일게이트와 사이드 게이트가 열리고 잘 닫히지 않음
(후크 불량)
구동축 멈춤 상태에서 적재함 하강유압유 부족
유압장치 누유
실린더 변형
피스톤링 및 'U' 패킹 마모 또는 교환
오일 품질 저하 및 기계 내부에서 누유
펌프 체크밸브 결함 및 이물질 유입
후크 변형
로드 늘어짐 및 부적절한 조정
테일게이트 및 사이드 게이트 중앙부 휨 및 변형
자동 로크 벨 크랭크와 핀 간의 간극 과다
펌프 체크밸브 결함
원 인
유압유 교환
유압장치 점검 및 수리
실린더 전체 교환
분해, 점검 및 교환
오일 점도 점검, 필요시 교환
각 부 분해 및 세척
후크 조정 및 수리
후크 작동 점검 및 조정
수리 또는 교환
수리 또는 교환
펌프 분해 및 교환
조 치

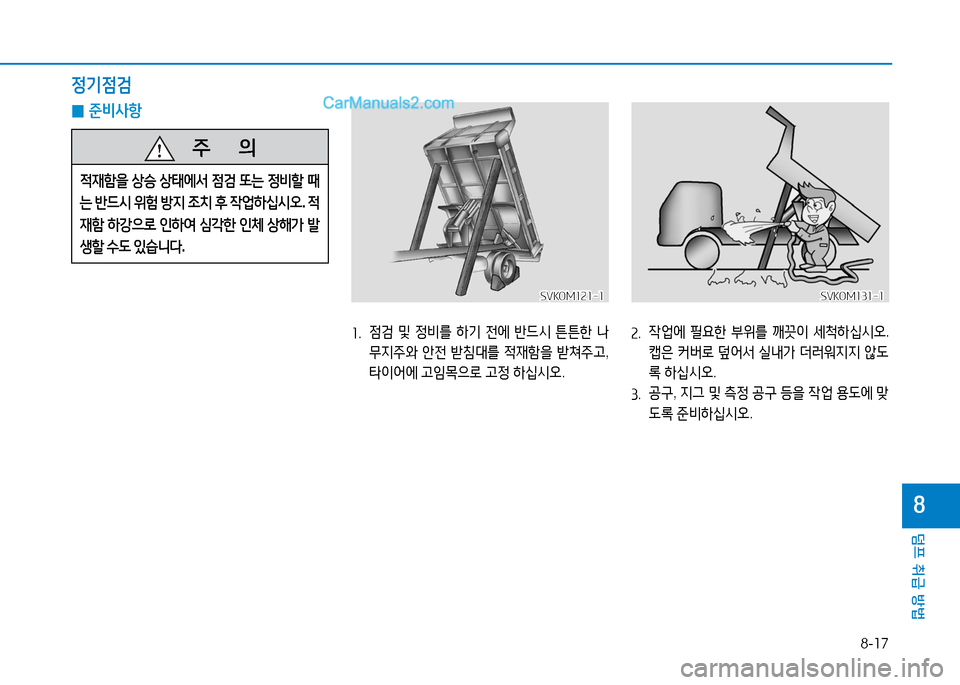

8-17
덤프 취급 방법
8
0준비사항
1. 점검 및 정비를 하기 전에 반드시 튼튼한 나
무지주와 안전 받침대를 적재함을 받쳐주고,
타이어에 고임목으로 고정 하십시오.
2. 작업에 필요한 부위를 깨끗이 세척하십시오.
캡은 커버로 덮어서 실내가 더러워지지 않도
록 하십시오.
3. 공구, 지그 및 측정 공구 등을 작업 용도에 맞
도록 준비하십시오.
SVKOM121-1SVKOM121-1SVKOM131-1SVKOM131-1
정기점검
주 의
적재함을 상승 상태에서 점검 또는 정비할 때
는 반드시 위험 방지 조치 후 작업하십시오. 적
재함 하강으로 인하여 심각한 인체 상해가 발
생할 수도 있습니다.

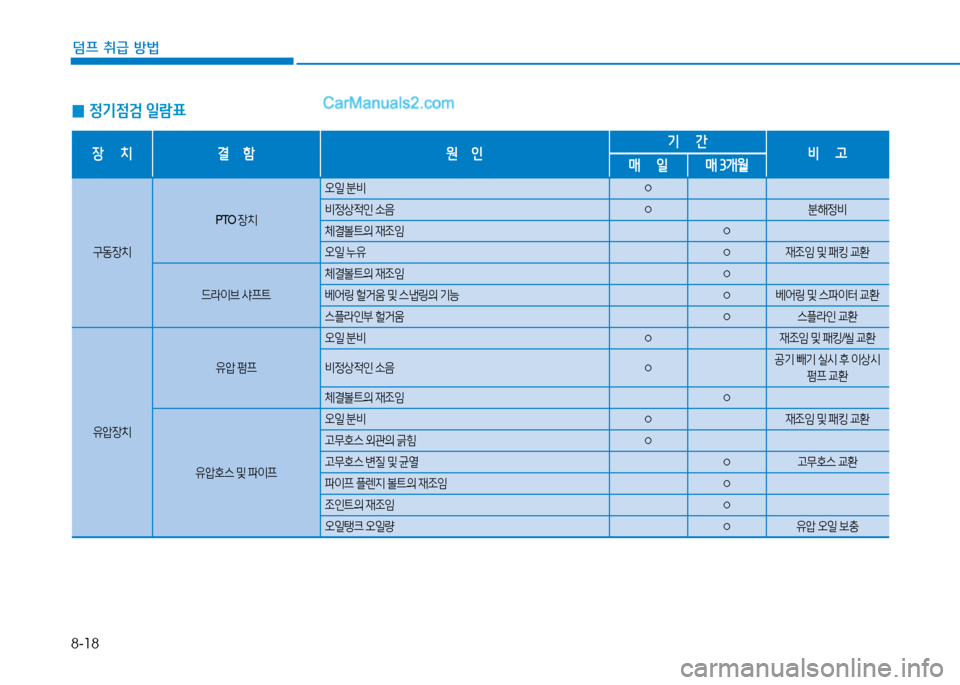

8-18
덤프 취급 방법
0정기점검 일람표
장 치결 함원 인기 간비 고매 일매 3개월
구동장치
PTO 장치
오일 분비○
비정상적인 소음○분해정비
체결볼트의 재조임○
오일 누유○재조임 및 패킹 교환
드라이브 샤프트
체결볼트의 재조임○
베어링 헐거움 및 스냅링의 기능○베어링 및 스파이터 교환
스플라인부 헐거움○스플라인 교환
유압장치
유압 펌프
오일 분비○재조임 및 패킹/씰 교환
비정상적인 소음○공기 빼기 실시 후 이상시
펌프 교환
체결볼트의 재조임○
유압호스 및 파이프
오일 분비○재조임 및 패킹 교환
고무호스 외관의 긁힘○
고무호스 변질 및 균열○고무호스 교환
파이프 플렌지 볼트의 재조임○
조인트의 재조임○
오일탱크 오일량○유압 오일 보충
