2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

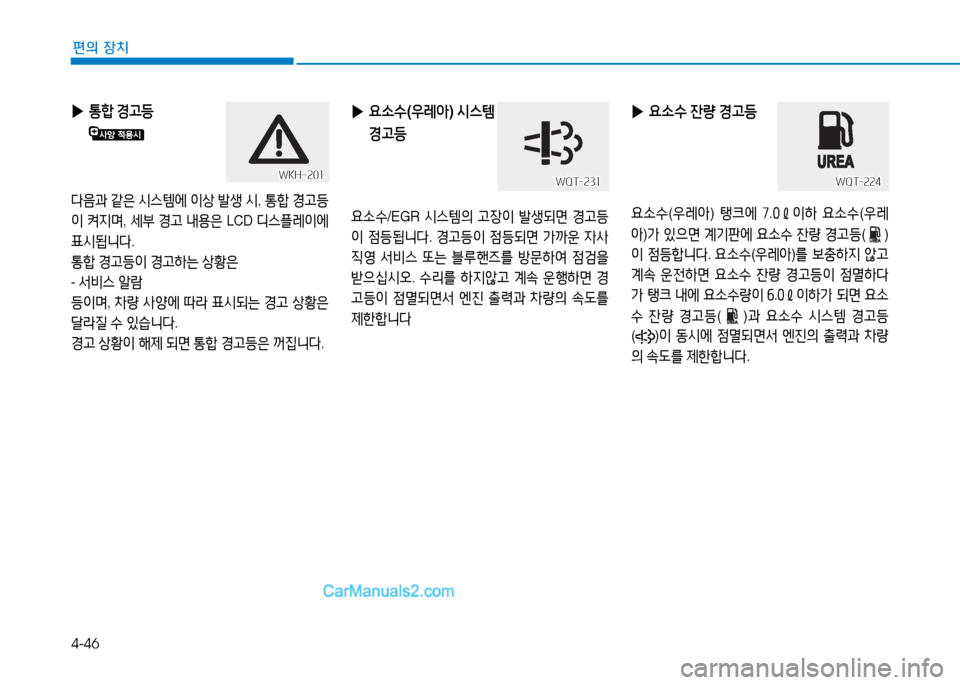

4-46
편의 장치
▶통합 경고등
다음과 같은 시스템에 이상 발생 시, 통합 경고등
이 켜지며, 세부 경고 내용은 LCD 디스플레이에
표시됩니다.
통합 경고등이 경고하는 상황은
- 서비스 알람
등이며, 차량 사양에 따라 표시되는 경고 상황은
달라질 수 있습니다.
경고 상황이 해제 되면 통합 경고등은 꺼집니다.
WKH-201WKH-201
▶ 요소수(우레아) 시스템
경고등
요소수/EGR 시스템의 고장이 발생되면 경고등
이 점등됩니다. 경고등이 점등되면 가까운 자사
직영 서비스 또는 블루핸즈를 방문하여 점검을
받으십시오. 수리를 하지않고 계속 운행하면 경
고등이 점멸되면서 엔진 출력과 차량의 속도를
제한합니다
WQT-231WQT-231
▶요소수 잔량 경고등
요소수(우레아) 탱크에 7.0ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다
가 탱크 내에 요소수량이 6.0ℓ이하가 되면 요소
수 잔량 경고등( )과 요소수 시스템 경고등
()이 동시에 점멸되면서 엔진의 출력과 차량
의 속도를 제한합니다.
WQT-224WQT-224

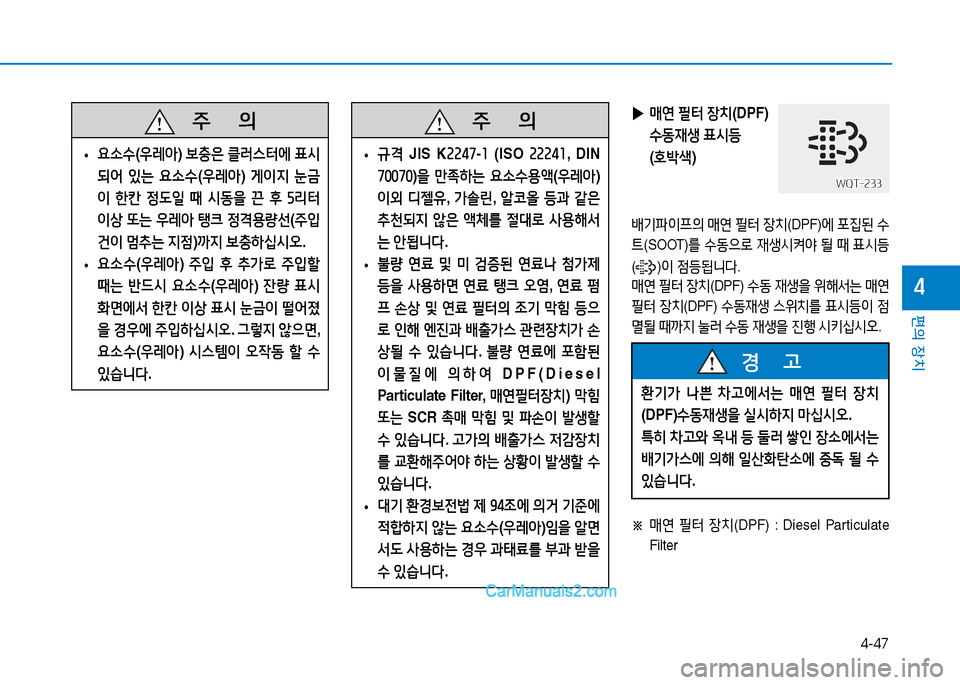

4-47
편의 장치
4
주 의
•요소수(우레아) 보충은 클러스터에 표시
되어 있는 요소수(우레아) 게이지 눈금
이 한칸 정도일 때 시동을 끈 후 5리터
이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할
때는 반드시 요소수(우레아) 잔량 표시
화면에서 한칸 이상 표시 눈금이 떨어졌
을 경우에 주입하십시오. 그렇지 않으면,
요소수(우레아) 시스템이 오작동 할 수
있습니다.
주 의
•규격 JIS K2247-1 (ISO 22241, DIN
70070)을 만족하는 요소수용액(우레아)
이외 디젤유, 가솔린, 알코올 등과 같은
추천되지 않은 액체를 절대로 사용해서
는 안됩니다.
•불량 연료 및 미 검증된 연료나 첨가제
등을 사용하면 연료 탱크 오염, 연료 펌
프 손상 및 연료 필터의 조기 막힘 등으
로 인해 엔진과 배출가스 관련장치가 손
상될 수 있습니다. 불량 연료에 포함된
이물질에 의하여 DPF(Diesel
Particulate Filter, 매연필터장치) 막힘
또는 SCR 촉매 막힘 및 파손이 발생할
수 있습니다. 고가의 배출가스 저감장치
를 교환해주어야 하는 상황이 발생할 수
있습니다.
•대기 환경보전법 제 94조에 의거 기준에
적합하지 않는 요소수(우레아)임을 알면
서도 사용하는 경우 과태료를 부과 받을
수 있습니다.
▶매연 필터 장치(DPF)
수동재생 표시등
(호박색)
배기파이프의 매연 필터 장치(DPF)에 포집된 수
트(SOOT)를 수동으로 재생시켜야 될 때 표시등
()이 점등됩니다.
매연 필터 장치(DPF) 수동 재생을 위해서는 매연
필터 장치(DPF) 수동재생 스위치를 표시등이 점
멸될 때까지 눌러 수동 재생을 진행 시키십시오.
WQT-233WQT-233
※ 매연 필터 장치(DPF) : Diesel Particulate
Filter
환기가 나쁜 차고에서는 매연 필터 장치
(DPF)수동재생을 실시하지 마십시오.
특히 차고와 옥내 등 둘러 쌓인 장소에서는
배기가스에 의해 일산화탄소에 중독 될 수
있습니다.
경 고

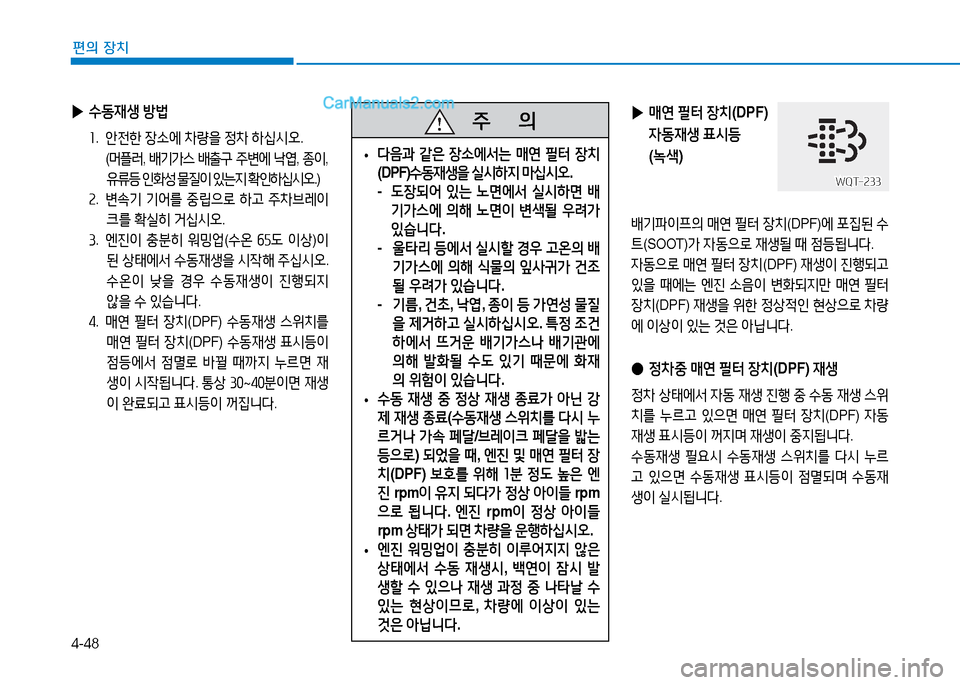

4-48
편의 장치
주 의
•다음과 같은 장소에서는 매연 필터 장치
(DPF)수동재생을 실시하지 마십시오.
- 도장되어 있는 노면에서 실시하면 배
기가스에 의해 노면이 변색될 우려가
있습니다.
- 울타리 등에서 실시할 경우 고온의 배
기가스에 의해 식물의 잎사귀가 건조
될 우려가 있습니다.
- 기름, 건초, 낙엽, 종이 등 가연성 물질
을 제거하고 실시하십시오. 특정 조건
하에서 뜨거운 배기가스나 배기관에
의해 발화될 수도 있기 때문에 화재
의 위험이 있습니다.
•수동 재생 중 정상 재생 종료가 아닌 강
제 재생 종료(수동재생 스위치를 다시 누
르거나 가속 페달/브레이크 페달을 밟는
등으로) 되었을 때, 엔진 및 매연 필터 장
치(DPF) 보호를 위해 1분 정도 높은 엔
진 rpm이 유지 되다가 정상 아이들 rpm
으로 됩니다. 엔진 rpm이 정상 아이들
rpm 상태가 되면 차량을 운행하십시오.
•엔진 워밍업이 충분히 이루어지지 않은
상태에서 수동 재생시, 백연이 잠시 발
생할 수 있으나 재생 과정 중 나타날 수
있는 현상이므로, 차량에 이상이 있는
것은 아닙니다.
▶수동재생 방법
1. 안전한 장소에 차량을 정차 하십시오.
(머플러, 배기가스 배출구 주변에 낙엽, 종이,
유류등 인화성 물질이 있는지 확인하십시오.)
2. 변속기 기어를 중립으로 하고 주차브레이
크를 확실히 거십시오.
3. 엔진이 충분히 워밍업(수온 65도 이상)이
된 상태에서 수동재생을 시작해 주십시오.
수온이 낮을 경우 수동재생이 진행되지
않을 수 있습니다.
4. 매연 필터 장치(DPF) 수동재생 스위치를
매연 필터 장치(DPF) 수동재생 표시등이
점등에서 점멸로 바뀔 때까지 누르면 재
생이 시작됩니다. 통상 30~40분이면 재생
이 완료되고 표시등이 꺼집니다.
▶매연 필터 장치(DPF)
자동재생 표시등
(녹색)
배기파이프의 매연 필터 장치(DPF)에 포집된 수
트(SOOT)가 자동으로 재생될 때 점등됩니다.
자동으로 매연 필터 장치(DPF) 재생이 진행되고
있을 때에는 엔진 소음이 변화되지만 매연 필터
장치(DPF) 재생을 위한 정상적인 현상으로 차량
에 이상이 있는 것은 아닙니다.
●정차중 매연 필터 장치(DPF) 재생
정차 상태에서 자동 재생 진행 중 수동 재생 스위
치를 누르고 있으면 매연 필터 장치(DPF) 자동
재생 표시등이 꺼지며 재생이 중지됩니다.
수동재생 필요시 수동재생 스위치를 다시 누르
고 있으면 수동재생 표시등이 점멸되며 수동재
생이 실시됩니다.
WQT-233WQT-233

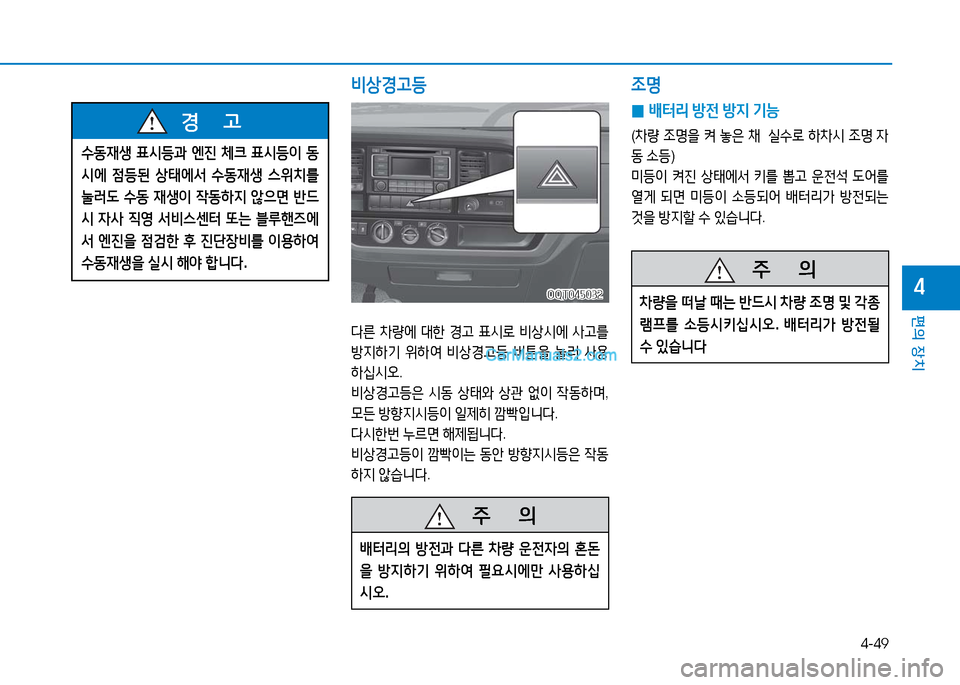

4-49
편의 장치
4
주 의
배터리의 방전과 다른 차량 운전자의 혼돈
을 방지하기 위하여 필요시에만 사용하십
시오.
주 의
차량을 떠날 때는 반드시 차량 조명 및 각종
램프를 소등시키십시오. 배터리가 방전될
수 있습니다다른 차량에 대한 경고 표시로 비상시에 사고를
방지하기 위하여 비상경고등 버튼을 눌러 사용
하십시오.
비상경고등은 시동 상태와 상관 없이 작동하며,
모든 방향지시등이 일제히 깜빡입니다.
다시한번 누르면 해제됩니다.
비상경고등이 깜빡이는 동안 방향지시등은 작동
하지 않습니다.
비상경고등
OQT045032OQT045032
0배터리 방전 방지 기능
(차량 조명을 켜 놓은 채 실수로 하차시 조명 자
동 소등)
미등이 켜진 상태에서 키를 뽑고 운전석 도어를
열게 되면 미등이 소등되어 배터리가 방전되는
것을 방지할 수 있습니다.
조명
수동재생 표시등과 엔진 체크 표시등이 동
시에 점등된 상태에서 수동재생 스위치를
눌러도 수동 재생이 작동하지 않으면 반드
시 자사 직영 서비스센터 또는 블루핸즈에
서 엔진을 점검한 후 진단장비를 이용하여
수동재생을 실시 해야 합니다.
경 고

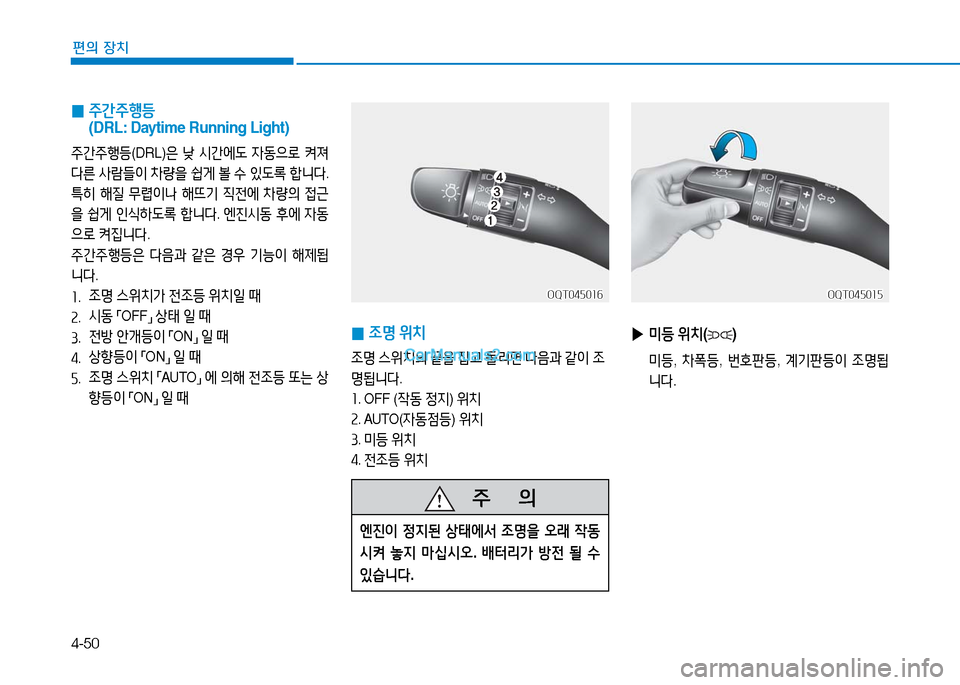

4-50
편의 장치
0 주간주행등
(DRL: Daytime Running Light)
주간주행등(DRL)은 낮 시간에도 자동으로 켜져
다른 사람들이 차량을 쉽게 볼 수 있도록 합니다.
특히 해질 무렵이나 해뜨기 직전에 차량의 접근
을 쉽게 인식하도록 합니다. 엔진시동 후에 자동
으로 켜집니다.
주간주행등은 다음과 같은 경우 기능이 해제됩
니다.
1. 조명 스위치가 전조등 위치일 때
2. 시동 「OFF」 상태 일 때
3. 전방 안개등이 「ON」 일 때
4. 상향등이 「ON」 일 때
5. 조명 스위치 「AUTO」 에 의해 전조등 또는 상
향등이 「ON」 일 때
0 조명 위치
조명 스위치의 끝을 잡고 돌리면 다음과 같이 조
명됩니다.
1. O F F (작동 정지) 위치
2. AU TO (자동점등) 위치
3. 미등 위치
4. 전조등 위치
▶미등 위치()
미등, 차폭등, 번호판등, 계기판등이 조명됩
니다.
주 의
엔진이 정지된 상태에서 조명을 오래 작동
시켜 놓지 마십시오. 배터리가 방전 될 수
있습니다.
OQT045016OQT045016OQT045015OQT045015

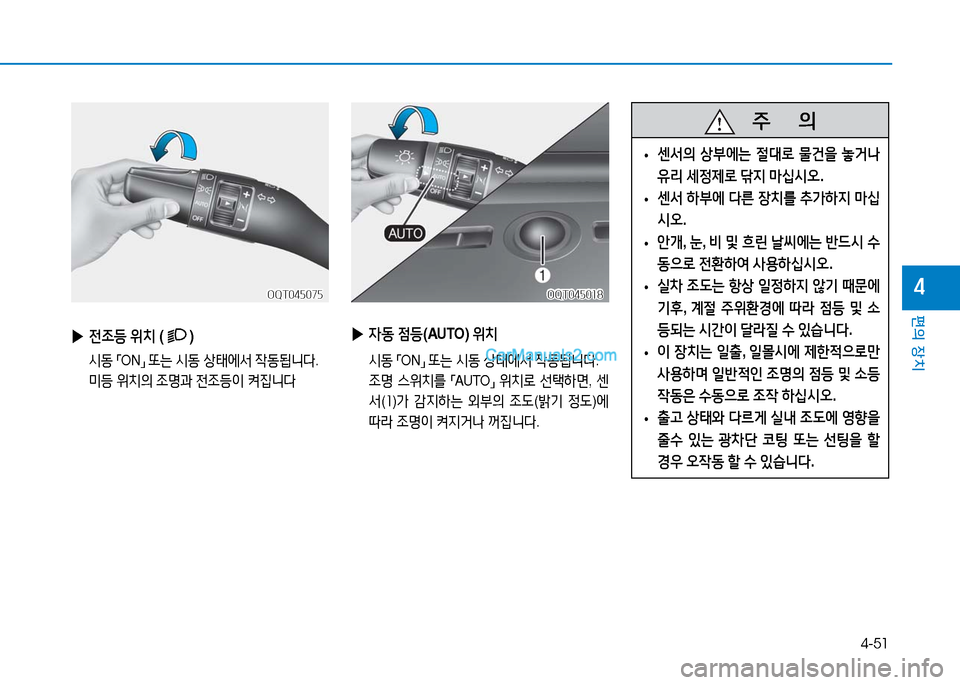

4-51
편의 장치
4
▶자동 점등(AUTO) 위치
시동 「ON」 또는 시동 상태에서 작동됩니다.
조명 스위치를 「AUTO」 위치로 선택하면, 센
서(1)가 감지하는 외부의 조도(밝기 정도)에
따라 조명이 켜지거나 꺼집니다.
주 의
•센서의 상부에는 절대로 물건을 놓거나
유리 세정제로 닦지 마십시오.
•센서 하부에 다른 장치를 추가하지 마십
시오.
•안개, 눈, 비 및 흐린 날씨에는 반드시 수
동으로 전환하여 사용하십시오.
•실차 조도는 항상 일정하지 않기 때문에
기후, 계절 주위환경에 따라 점등 및 소
등되는 시간이 달라질 수 있습니다.
•이 장치는 일출, 일몰시에 제한적으로만
사용하며 일반적인 조명의 점등 및 소등
작동은 수동으로 조작 하십시오.
•출고 상태와 다르게 실내 조도에 영향을
줄수 있는 광차단 코팅 또는 선팅을 할
경우 오작동 할 수 있습니다.
OQT045018OQT045018
▶전조등 위치 ()
시동 「ON」 또는 시동 상태에서 작동됩니다.
미등 위치의 조명과 전조등이 켜집니다
OQT045075OQT045075

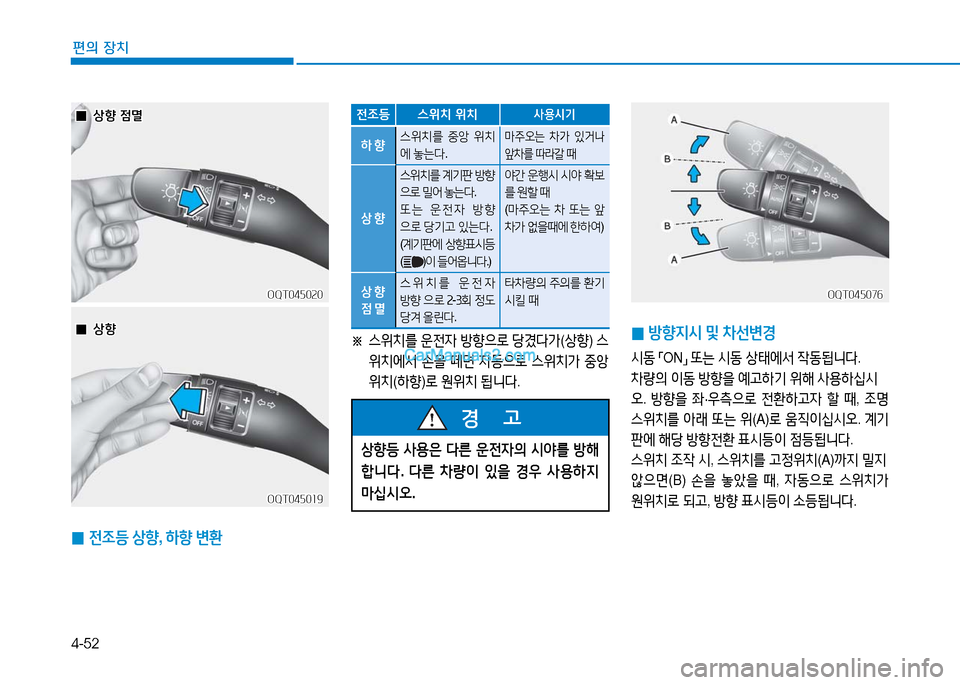

4-52
편의 장치
OQT045020OQT045020
OQT045019OQT045019
0전조등 상향, 하향 변환
00상향 점멸상향 점멸
00상향상향
전조등 스위치 위치사용시기
하 향스위치를 중앙 위치
에 놓는다.
마주오는 차가 있거나
앞차를 따라갈 때
상 향
스위치를 계기판 방향
으로 밀어 놓는다.
또는 운전자 방향
으로 당기고 있는다.
(계기판에 상향표시등
()이 들어옵니다.)
야간 운행시 시야 확보
를 원할 때
(마주오는 차 또는 앞
차가 없을때에 한하여)
상 향
점 멸
스위치를 운전자
방향 으로 2-3회 정도
당겨 올린다.
타차량의 주의를 환기
시킬 때
※ 스위치를 운전자 방향으로 당겼다가(상향) 스
위치에서 손을 떼면 자동으로 스위치가 중앙
위치(하향)로 원위치 됩니다.
상향등 사용은 다른 운전자의 시야를 방해
합니다. 다른 차량이 있을 경우 사용하지
마십시오.
경 고
0 방향지시 및 차선변경
시동 「ON」 또는 시동 상태에서 작동됩니다.
차량의 이동 방향을 예고하기 위해 사용하십시
오. 방향을 좌·우측으로 전환하고자 할 때, 조명
스위치를 아래 또는 위(A)로 움직이십시오. 계기
판에 해당 방향전환 표시등이 점등됩니다.
스위치 조작 시, 스위치를 고정위치(A)까지 밀지
않으면(B) 손을 놓았을 때, 자동으로 스위치가
원위치로 되고, 방향 표시등이 소등됩니다.
OQT045076OQT045076

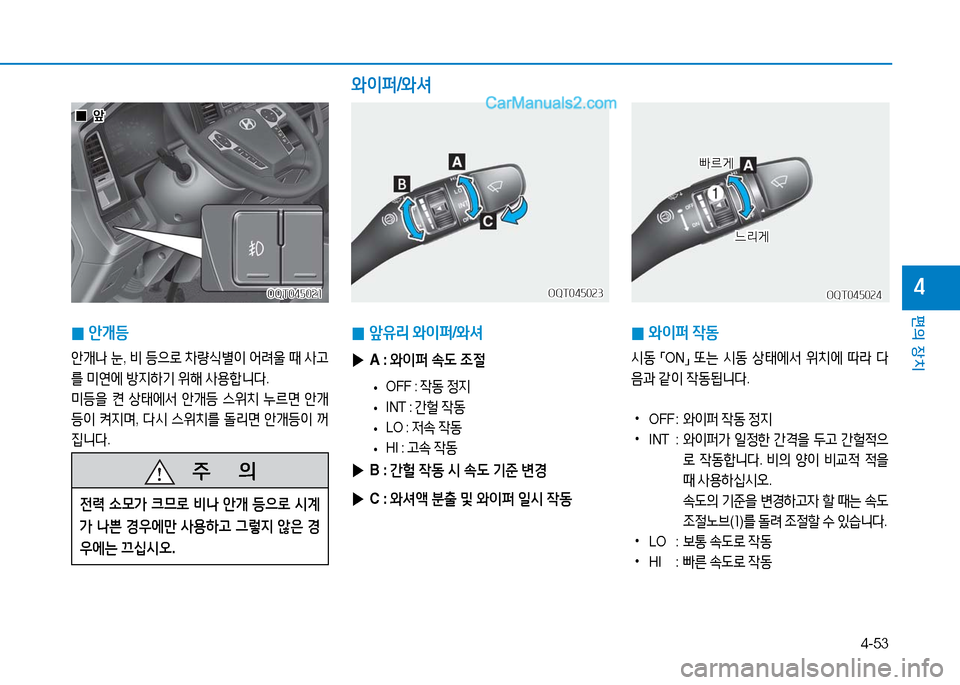

4-53
편의 장치
4
주 의
전력 소모가 크므로 비나 안개 등으로 시계
가 나쁜 경우에만 사용하고 그렇지 않은 경
우에는 끄십시오.
와이퍼/와셔
0앞유리 와이퍼/와셔
▶A : 와이퍼 속도 조절
•OFF : 작동 정지
•INT : 간헐 작동
•LO : 저속 작동
•HI : 고속 작동
▶B : 간헐 작동 시 속도 기준 변경
▶C : 와셔액 분출 및 와이퍼 일시 작동
OQT045023OQT045023
0와이퍼 작동
시동 「ON」 또는 시동 상태에서 위치에 따라 다
음과 같이 작동됩니다.
•OFF : 와이퍼 작동 정지
•INT : 와이퍼가 일정한 간격을 두고 간헐적으
로 작동합니다. 비의 양이 비교적 적을
때 사용하십시오.
속도의 기준을 변경하고자 할 때는 속도
조절노브(1)를 돌려 조절할 수 있습니다.
•LO : 보통 속도로 작동
•HI : 빠른 속도로 작동
OQT045024OQT045024
느리게느리게
빠르게빠르게
0안개등
안개나 눈, 비 등으로 차량식별이 어려울 때 사고
를 미연에 방지하기 위해 사용합니다.
미등을 켠 상태에서 안개등 스위치 누르면 안개
등이 켜지며, 다시 스위치를 돌리면 안개등이 꺼
집니다.
OQT045021OQT045021
00앞앞
