4-86
편의 장치

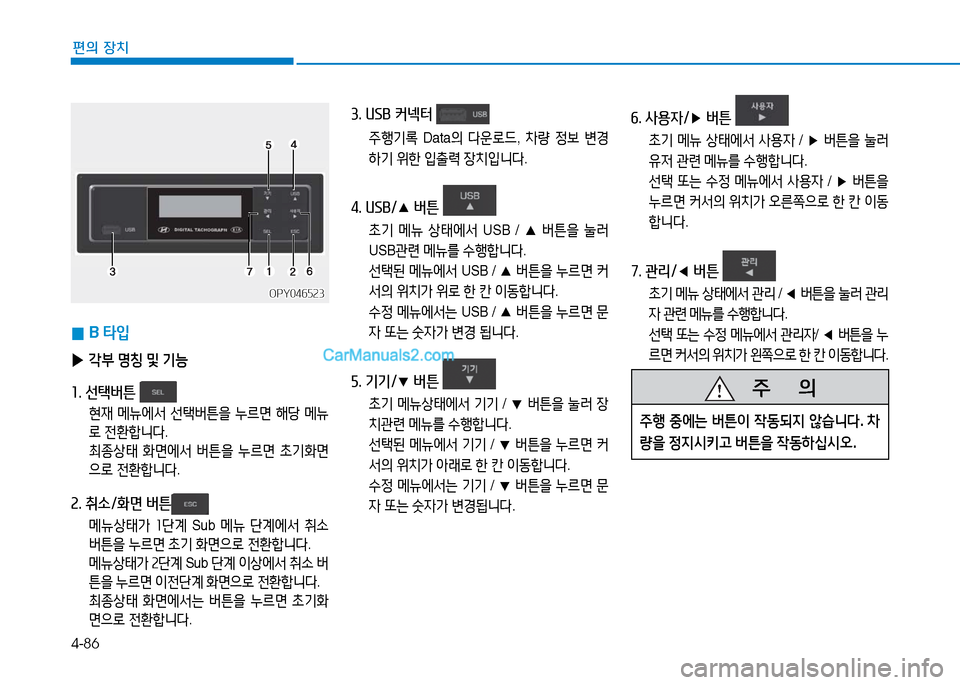

0B 타입
▶각부 명칭 및 기능
1. 선택버튼
현재 메뉴에서 선택버튼을 누르면 해당 메뉴
로 전환합니다.
최종상태 화면에서 버튼을 누르면 초기화면
으로 전환합니다.
2. 취소/화면 버튼
메뉴상태가 1단계 Sub 메뉴 단계에서 취소
버튼을 누르면 초기 화면으로 전환합니다.
메뉴상태가 2단계 Sub 단계 이상에서 취소 버
튼을 누르면 이전단계 화면으로 전환합니다.
최종상태 화면에서는 버튼을 누르면 초기화
면으로 전환합니다.
3. USB 커넥터
주행기록 Data의 다운로드, 차량 정보 변경
하기 위한 입출력 장치입니다.
4. USB/▲ 버튼
초기 메뉴 상태에서 USB / ▲ 버튼을 눌러
USB관련 메뉴를 수행합니다.
선택된 메뉴에서 USB / ▲ 버튼을 누르면 커
서의 위치가 위로 한 칸 이동합니다.
수정 메뉴에서는 USB / ▲ 버튼을 누르면 문
자 또는 숫자가 변경 됩니다.
5. 기기/▼ 버튼
초기 메뉴상태에서 기기 / ▼ 버튼을 눌러 장
치관련 메뉴를 수행합니다.
선택된 메뉴에서 기기 / ▼ 버튼을 누르면 커
서의 위치가 아래로 한 칸 이동합니다.
수정 메뉴에서는 기기 / ▼ 버튼을 누르면 문
자 또는 숫자가 변경됩니다.
OPY046523OPY046523
6. 사용자/▶ 버튼
초기 메뉴 상태에서 사용자 / ▶ 버튼을 눌러
유저 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 사용자 / ▶ 버튼을
누르면 커서의 위치가 오른쪽으로 한 칸 이동
합니다.
7. 관리/◀ 버튼
초기 메뉴 상태에서 관리 / ◀ 버튼을 눌러 관리
자 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 관리자/ ◀ 버튼을 누
르면 커서의 위치가 왼쪽으로 한 칸 이동합니다.
주 의
주행 중에는 버튼이 작동되지 않습니다. 차
량을 정지시키고 버튼을 작동하십시오.

4-87
편의 장치
4

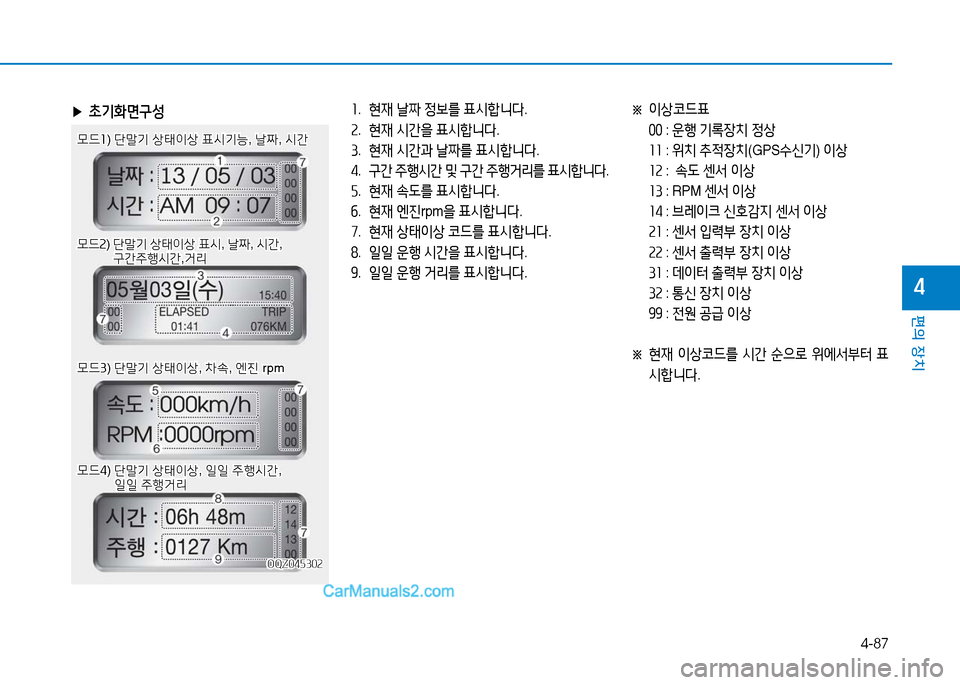

▶초기화면구성1. 현재 날짜 정보를 표시합니다.
2. 현재 시간을 표시합니다.
3. 현재 시간과 날짜를 표시합니다.
4. 구간 주행시간 및 구간 주행거리를 표시합니다.
5. 현재 속도를 표시합니다.
6. 현재 엔진rpm을 표시합니다.
7. 현재 상태이상 코드를 표시합니다.
8. 일일 운행 시간을 표시합니다.
9. 일일 운행 거리를 표시합니다.
※ 이상코드표
00 : 운행 기록장치 정상
11 : 위치 추적장치(GPS수신기) 이상
12 : 속도 센서 이상
13 : RPM 센서 이상
14 : 브레이크 신호감지 센서 이상
21 : 센서 입력부 장치 이상
22 : 센서 출력부 장치 이상
31 : 데이터 출력부 장치 이상
32 : 통신 장치 이상
99 : 전원 공급 이상
※ 현재 이상코드를 시간 순으로 위에서부터 표
시합니다.
OQZ045302OQZ045302
모드1) 단말기 상태이상 표시기능, 날짜, 시간모드1) 단말기 상태이상 표시기능, 날짜, 시간
모드2) 단말기 상태이상 표시, 날짜, 시간, 모드2) 단말기 상태이상 표시, 날짜, 시간, 구간주행시간,거리 구간주행시간,거리
모드3) 단말기 상태이상, 차속, 엔진 rpm모드3) 단말기 상태이상, 차속, 엔진 rpm
모드4) 단말기 상태이상, 일일 주행시간, 모드4) 단말기 상태이상, 일일 주행시간, 일일 주행거리 일일 주행거리

4-88
편의 장치

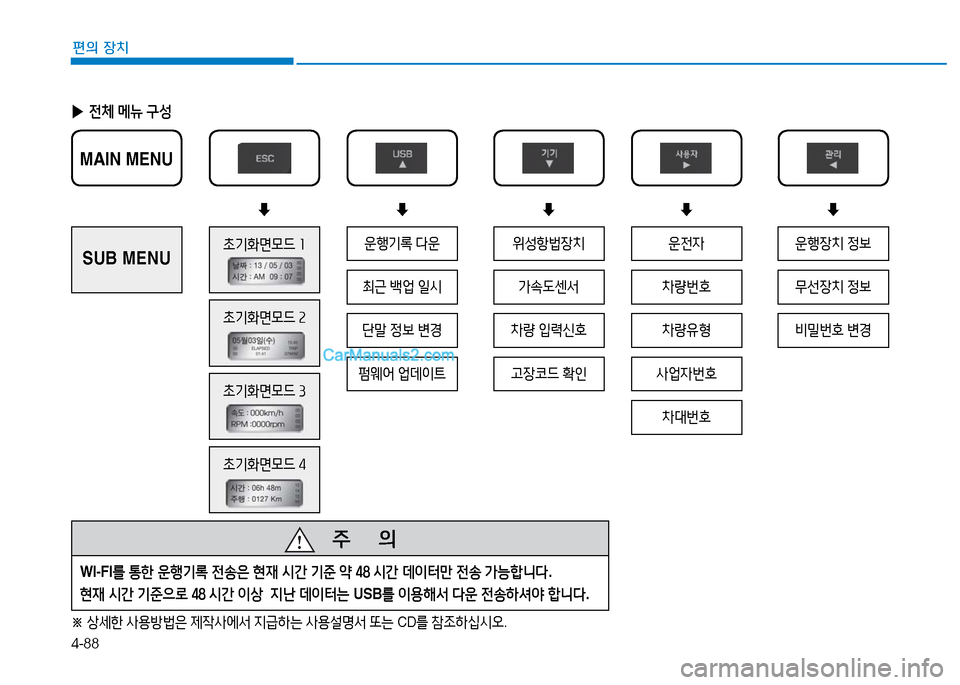

▶전체 메뉴 구성

시동 및 주행
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
엔진 시동방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 정지방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
엔진 크랭킹 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
가속페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11
주행중의 브레이크 사용법 ...............................................5-11
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
표준형 주차 브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
접이식 주차브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
더블 캡 차량 주차 브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . .5-13
주차브레이크의 유격 ......................................................5-13
ABS(Anti-Lock Brake System) .........................................5-14
ABS 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
주행중에 ABS 경고등이 점등되었을 때는 .......................5-15
배기 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16
차체 자세 제어 장치(VDC) .................................................5-17
VDC 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
운전자 VDC 작동 정지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
VDC 중지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
VDC OFF(작동 정지) 사용 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
엔진 공회전 (IDLE) 스위치 ................................................5-20
자동 정속 주행 장치(오토 크루즈) ......................................5-20
차선이탈 경보 시스템(LDWS) ...........................................5-22
차선이탈 경보시스템 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-24
언덕길 발진 보조 장치 ........................................................5-25
P. T . O 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-26
듀얼 파워 스위치 ...............................................................5-27
매연 필터 장치(DPF) 수동재생 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-28
안전운전요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
야간운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
겨울철 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
안전 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-35
악천후시, 험로에서의 주행 ..............................................5-36
고속도로의 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-37
화물적재 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-38
과적 주행시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-38
경제적인 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-39
최고속도 제한장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-40
5

5-2
시동 및 주행
▶ACC
조향 핸들이 잠기지 않고 엔진에 시동을 걸지
않은 상태에서 일부 전기 장치를 작동할 수 있
습니다.
▶ON
엔진에 시동을 걸기 전에 경고등을 점검할 수
있고, 시동을 건 후에 모든 전기장치를 사용
할 수 있습니다.
엔진에 시동이 걸린 후 엔진이 정상적으로 작
동하는 상태임을 표시하는 위치입니다.
엔진에 시동이 걸린 상태가 아니면, 방전이
될 수 있으므로 시동 스위치를 「ON」 위치에
두지 마십시오.

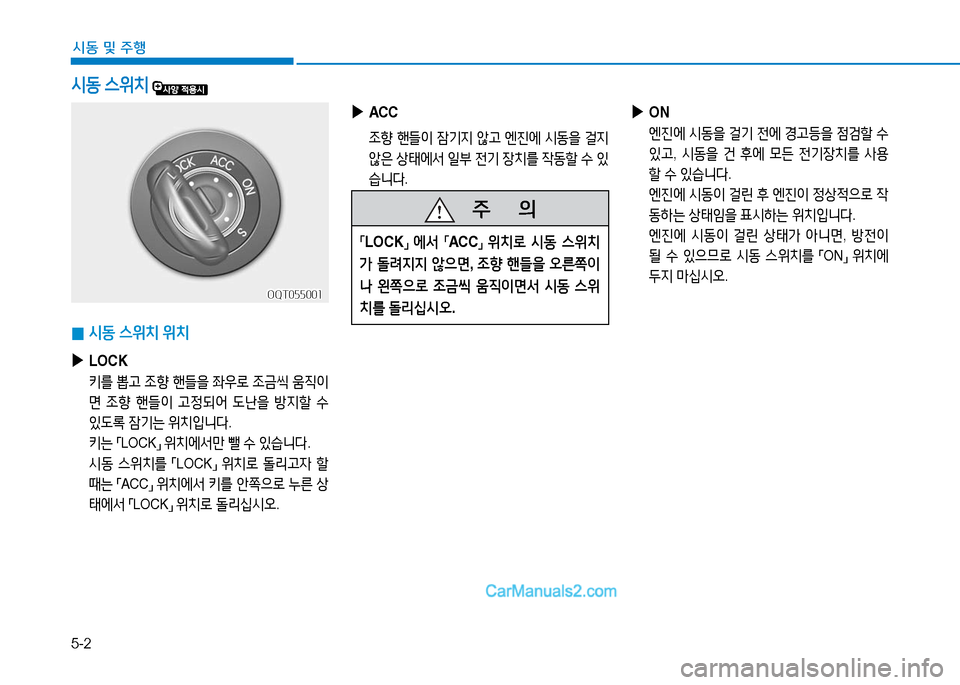

0시동 스위치 위치
▶LOCK
키를 뽑고 조향 핸들을 좌우로 조금씩 움직이
면 조향 핸들이 고정되어 도난을 방지할 수
있도록 잠기는 위치입니다.
키는 「LOCK」 위치에서만 뺄 수 있습니다.
시동 스위치를 「LOCK」 위치로 돌리고자 할
때는 「ACC」 위치에서 키를 안쪽으로 누른 상
태에서 「LOCK」 위치로 돌리십시오.
시동 스위치
OQT055001OQT055001
주 의
「LOCK」 에서 「ACC」 위치로 시동 스위치
가 돌려지지 않으면, 조향 핸들을 오른쪽이
나 왼쪽으로 조금씩 움직이면서 시동 스위
치를 돌리십시오.

5-3
시동 및 주행
5

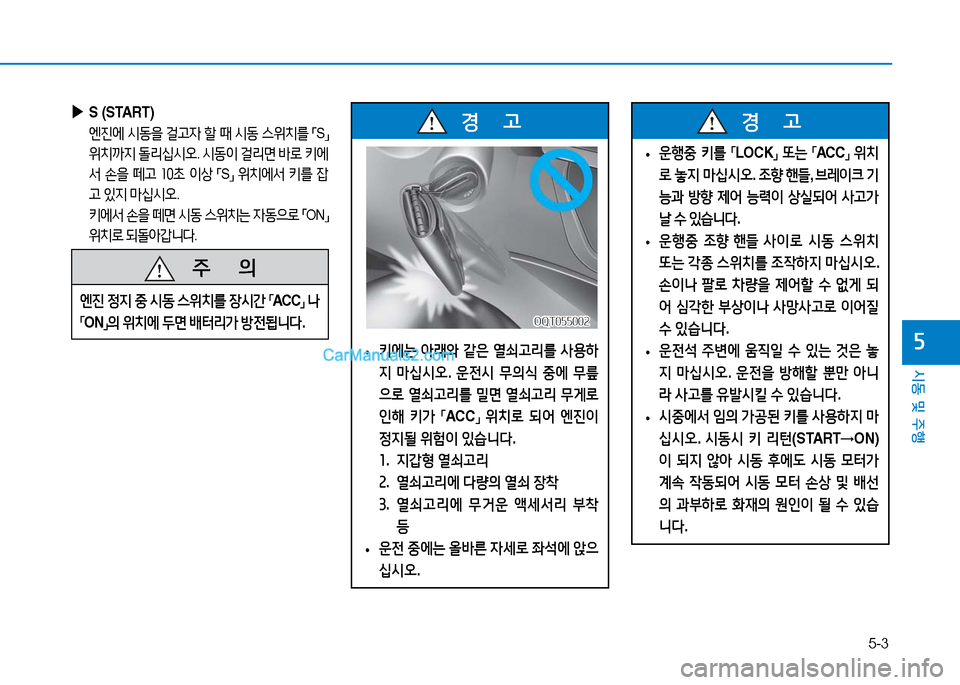

▶S (START)
엔진에 시동을 걸고자 할 때 시동 스위치를 「S」
위치까지 돌리십시오. 시동이 걸리면 바로 키에
서 손을 떼고 10초 이상 「S」 위치에서 키를 잡
고 있지 마십시오.
키에서 손을 떼면 시동 스위치는 자동으로 「ON」
위치로 되돌아갑니다.
주 의
엔진 정지 중 시동 스위치를 장시간 「ACC」 나
「ON」의 위치에 두면 배터리가 방전됩니다.
•키에는 아래와 같은 열쇠고리를 사용하
지 마십시오. 운전시 무의식 중에 무릎
으로 열쇠고리를 밀면 열쇠고리 무게로
인해 키가 「ACC」 위치로 되어 엔진이
정지될 위험이 있습니다.
1. 지갑형 열쇠고리
2. 열쇠고리에 다량의 열쇠 장착
3. 열쇠고리에 무거운 액세서리 부착
등
•운전 중에는 올바른 자세로 좌석에 앉으
십시오.
경 고
OQT055002OQT055002
•운행중 키를 「LOCK」 또는 「ACC」 위치
로 놓지 마십시오. 조향 핸들, 브레이크 기
능과 방향 제어 능력이 상실되어 사고가
날 수 있습니다.
•운행중 조향 핸들 사이로 시동 스위치
또는 각종 스위치를 조작하지 마십시오.
손이나 팔로 차량을 제어할 수 없게 되
어 심각한 부상이나 사망사고로 이어질
수 있습니다.
•운전석 주변에 움직일 수 있는 것은 놓
지 마십시오. 운전을 방해할 뿐만 아니
라 사고를 유발시킬 수 있습니다.
•시중에서 임의 가공된 키를 사용하지 마
십시오. 시동시 키 리턴(START→ON)
이 되지 않아 시동 후에도 시동 모터가
계속 작동되어 시동 모터 손상 및 배선
의 과부하로 화재의 원인이 될 수 있습
니다.
경 고

5-4
시동 및 주행
운전석 주변에 페달 작동을 방해할 수 있는
물건(예:깡통, 병, 고정되지 않은 바닥매트
등)이 있으면 제거하여 주십시오. 정지하고
자 할 때, 브레이크 페달이 밟혀지지 않는
등 사고가 날 수 있으므로 위험합니다.
경 고

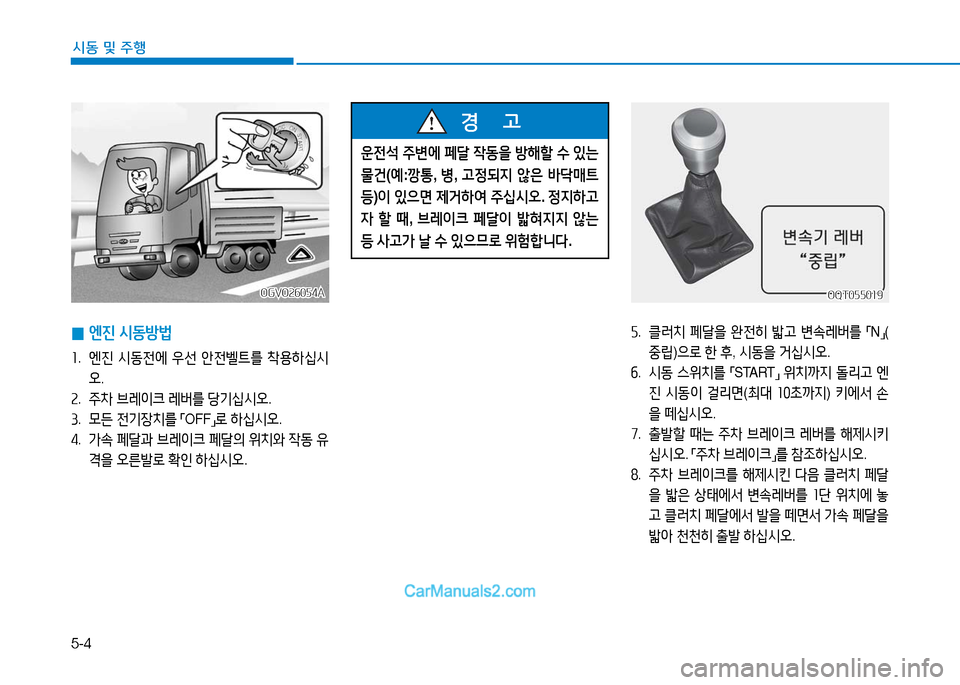

0엔진 시동방법
1. 엔진 시동전에 우선 안전벨트를 착용하십시
오.
2. 주차 브레이크 레버를 당기십시오.
3. 모든 전기장치를 「OFF」로 하십시오.
4. 가속 페달과 브레이크 페달의 위치와 작동 유
격을 오른발로 확인 하십시오.
5. 클러치 페달을 완전히 밟고 변속레버를 「N」(
중립)으로 한 후, 시동을 거십시오.
6. 시동 스위치를 「START」 위치까지 돌리고 엔
진 시동이 걸리면(최대 10초까지) 키에서 손
을 떼십시오.
7. 출발할 때는 주차 브레이크 레버를 해제시키
십시오. 「주차 브레이크」를 참조하십시오.
8. 주차 브레이크를 해제시킨 다음 클러치 페달
을 밟은 상태에서 변속레버를 1단 위치에 놓
고 클러치 페달에서 발을 떼면서 가속 페달을
밟아 천천히 출발 하십시오.
OQT055019OQT055019OGVO26054AOGVO26054A

5-5
시동 및 주행
5

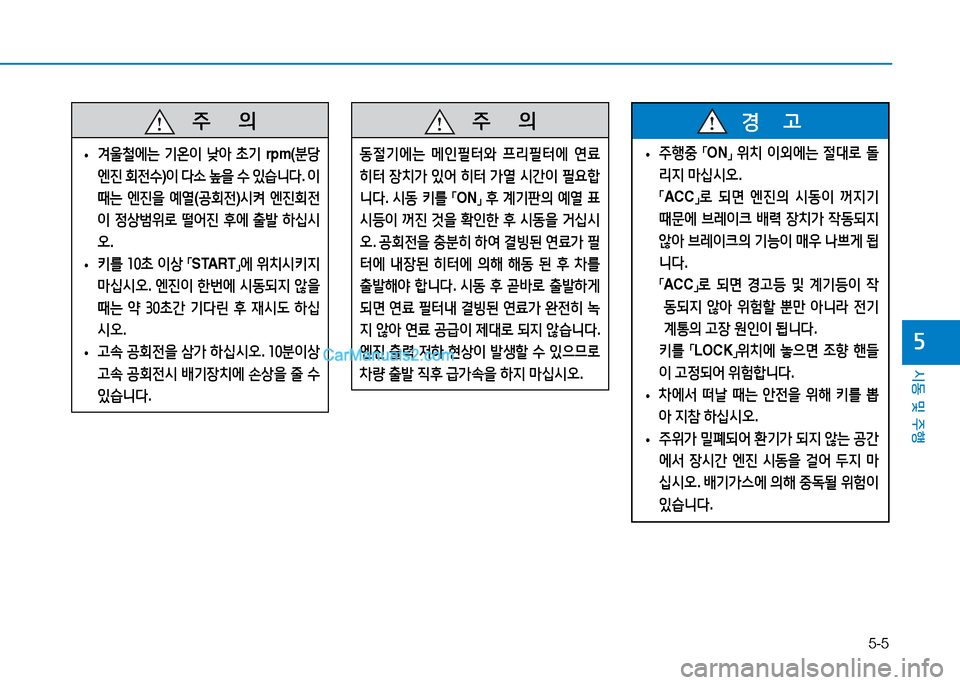

주 의
•겨울철에는 기온이 낮아 초기 rpm(분당
엔진 회전수)이 다소 높을 수 있습니다. 이
때는 엔진을 예열(공회전)시켜 엔진회전
이 정상범위로 떨어진 후에 출발 하십시
오.
•키를 10초 이상 「START」에 위치시키지
마십시오. 엔진이 한번에 시동되지 않을
때는 약 30초간 기다린 후 재시도 하십
시오.
•고속 공회전을 삼가 하십시오. 10분이상
고속 공회전시 배기장치에 손상을 줄 수
있습니다.
주 의
동절기에는 메인필터와 프리필터에 연료
히터 장치가 있어 히터 가열 시간이 필요합
니다. 시동 키를 「ON」 후 계기판의 예열 표
시등이 꺼진 것을 확인한 후 시동을 거십시
오. 공회전을 충분히 하여 결빙된 연료가 필
터에 내장된 히터에 의해 해동 된 후 차를
출발해야 합니다. 시동 후 곧바로 출발하게
되면 연료 필터내 결빙된 연료가 완전히 녹
지 않아 연료 공급이 제대로 되지 않습니다.
엔진 출력 저하 현상이 발생할 수 있으므로
차량 출발 직후 급가속을 하지 마십시오.
•주행중 「ON」 위치 이외에는 절대로 돌
리지 마십시오.
「ACC」로 되면 엔진의 시동이 꺼지기
때문에 브레이크 배력 장치가 작동되지
않아 브레이크의 기능이 매우 나쁘게 됩
니다.
「 ACC」로 되면 경고등 및 계기등이 작
동되지 않아 위험할 뿐만 아니라 전기
계통의 고장 원인이 됩니다.
키를 「LOCK」위치에 놓으면 조향 핸들
이 고정되어 위험합니다.
•차에서 떠날 때는 안전을 위해 키를 뽑
아 지참 하십시오.
•주위가 밀폐되어 환기가 되지 않는 공간
에서 장시간 엔진 시동을 걸어 두지 마
십시오. 배기가스에 의해 중독될 위험이
있습니다.
경 고
