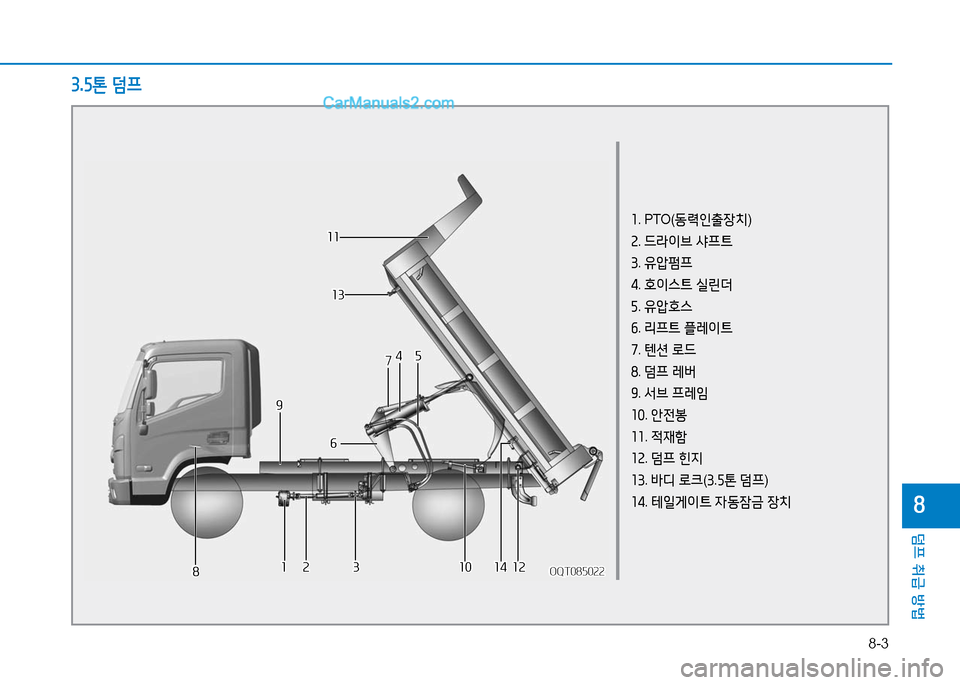

8-3
덤프 취급 방법
8
1. P TO (동력인출장치)
2. 드라이브 샤프트
3. 유압펌프
4. 호이스트 실린더
5. 유압호스
6. 리프트 플레이트
7. 텐션 로드
8. 덤프 레버
9. 서브 프레임
10. 안전봉
11. 적재함
12. 덤프 힌지
13. 바디 로크(3.5톤 덤프)
14. 테일게이트 자동잠금 장치
OQT085022OQT085022
3.5톤 덤프
1111
1313
447755
66
99
11228833101014141212

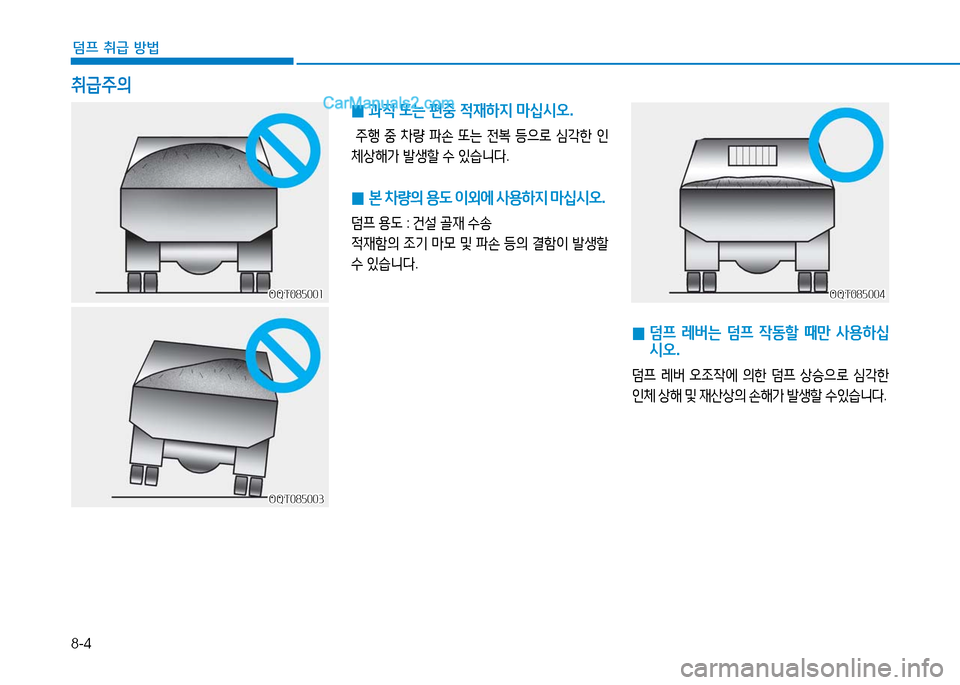

8-4
덤프 취급 방법
취급주의
0과적 또는 편중 적재하지 마십시오.
주행 중 차량 파손 또는 전복 등으로 심각한 인
체상해가 발생할 수 있습니다.
0 본 차량의 용도 이외에 사용하지 마십시오.
덤프 용도 : 건설 골재 수송
적재함의 조기 마모 및 파손 등의 결함이 발생할
수 있습니다.
OQT085001OQT085001
OQT085003OQT085003
0 덤프 레버는 덤프 작동할 때만 사용하십
시오.
덤프 레버 오조작에 의한 덤프 상승으로 심각한
인체 상해 및 재산상의 손해가 발생할 수있습니다.
OQT085004OQT085004

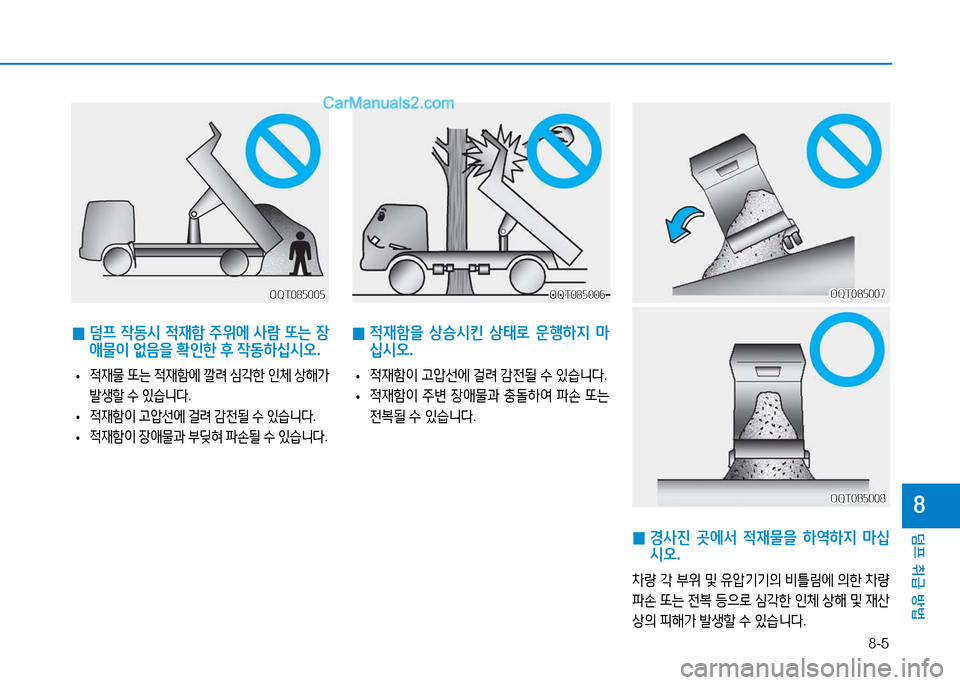

8-5
덤프 취급 방법
8
0 적재함을 상승시킨 상태로 운행하지 마
십시오.
•적재함이 고압선에 걸려 감전될 수 있습니다.
•적재함이 주변 장애물과 충돌하여 파손 또는
전복될 수 있습니다.
0 덤프 작동시 적재함 주위에 사람 또는 장
애물이 없음을 확인한 후 작동하십시오.
•적재물 또는 적재함에 깔려 심각한 인체 상해가
발생할 수 있습니다.
•적재함이 고압선에 걸려 감전될 수 있습니다.
•적재함이 장애물과 부딪혀 파손될 수 있습니다.
OQT085006OQT085006OQT085005OQT085005
0 경사진 곳에서 적재물을 하역하지 마십
시오.
차량 각 부위 및 유압기기의 비틀림에 의한 차량
파손 또는 전복 등으로 심각한 인체 상해 및 재산
상의 피해가 발생할 수 있습니다.
OQT085007OQT085007
OQT085008OQT085008

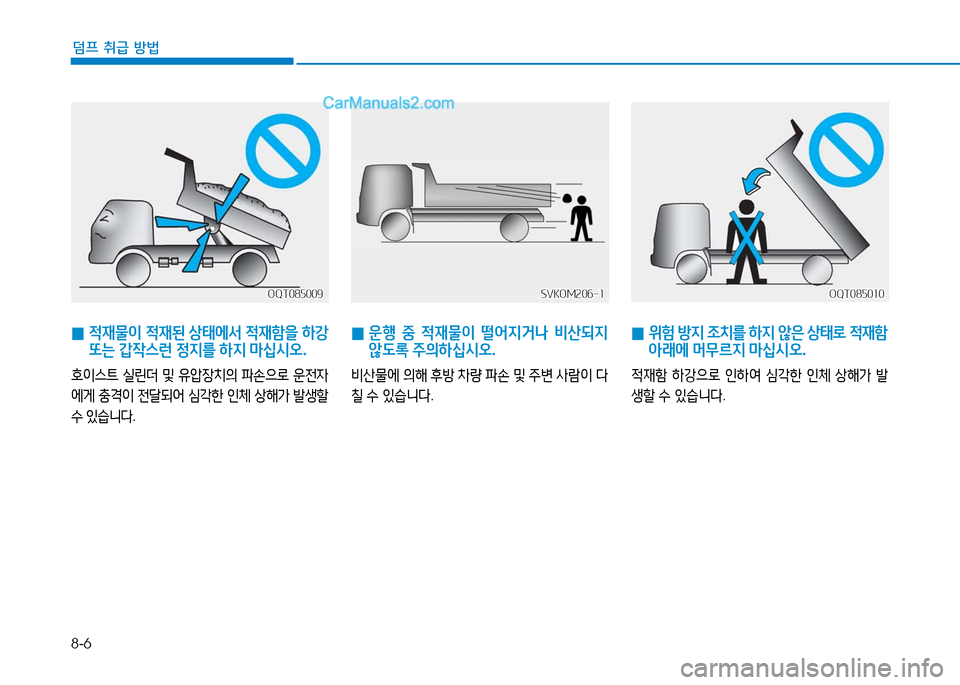

8-6
덤프 취급 방법
0 적재물이 적재된 상태에서 적재함을 하강
또는 갑작스런 정지를 하지 마십시오.
호이스트 실린더 및 유압장치의 파손으로 운전자
에게 충격이 전달되어 심각한 인체 상해가 발생할
수 있습니다.
0 운행 중 적재물이 떨어지거나 비산되지
않도록 주의하십시오.
비산물에 의해 후방 차량 파손 및 주변 사람이 다
칠 수 있습니다.
OQT085009OQT085009SVKOM206-1SVKOM206-1
0 위험 방지 조치를 하지 않은 상태로 적재함
아래에 머무르지 마십시오.
적재함 하강으로 인하여 심각한 인체 상해가 발
생할 수 있습니다.
OQT085010OQT085010

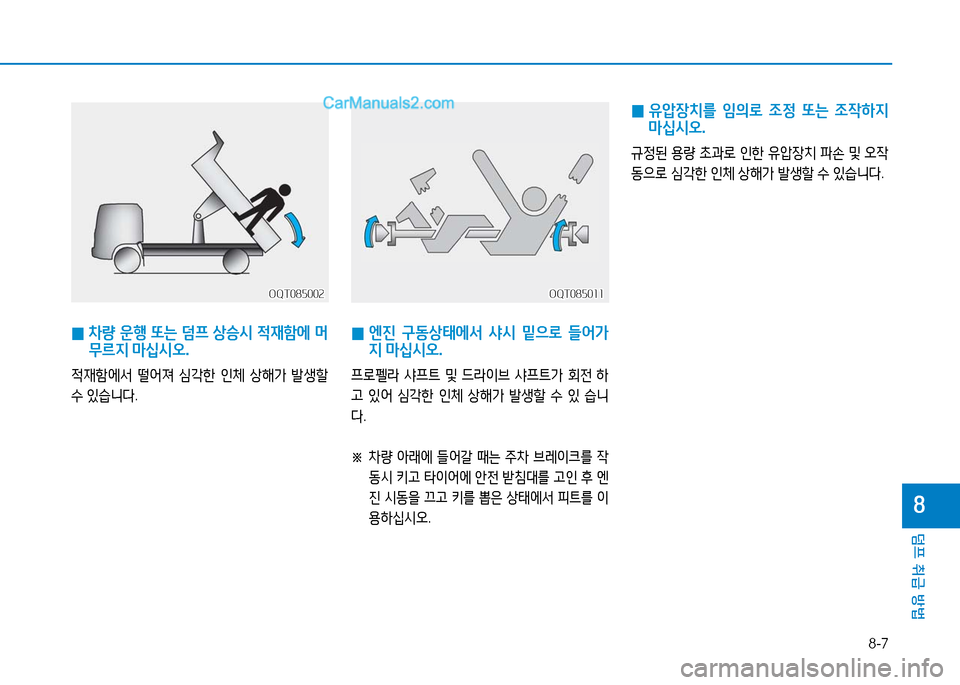

8-7
덤프 취급 방법
8
0 차량 운행 또는 덤프 상승시 적재함에 머
무르지 마십시오.
적재함에서 떨어져 심각한 인체 상해가 발생할
수 있습니다.
0 엔진 구동상태에서 샤시 밑으로 들어가
지 마십시오.
프로펠라 샤프트 및 드라이브 샤프트가 회전 하
고 있어 심각한 인체 상해가 발생할 수 있 습니
다.
※ 차량 아래에 들어갈 때는 주차 브레이크를 작
동시 키고 타이어에 안전 받침대를 고인 후 엔
진 시동을 끄고 키를 뽑은 상태에서 피트를 이
용하십시오.
OQT085002OQT085002OQT085011OQT085011
0 유압장치를 임의로 조정 또는 조작하지
마십시오.
규정된 용량 초과로 인한 유압장치 파손 및 오작
동으로 심각한 인체 상해가 발생할 수 있습니다.

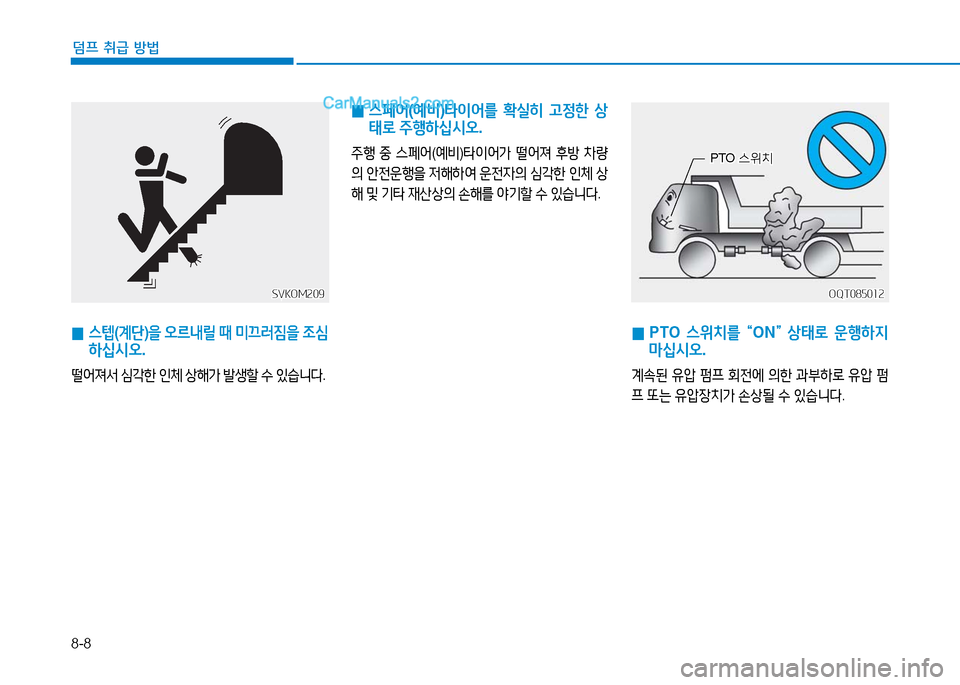

8-8
덤프 취급 방법
0 PTO 스위치를 “ON” 상태로 운행하지
마십시오.
계속된 유압 펌프 회전에 의한 과부하로 유압 펌
프 또는 유압장치가 손상될 수 있습니다.
OQT085012OQT085012
PTO 스위치PTO 스위치
0 스페어(예비)타이어를 확실히 고정한 상
태로 주행하십시오.
주행 중 스페어(예비)타이어가 떨어져 후방 차량
의 안전운행을 저해하여 운전자의 심각한 인체 상
해 및 기타 재산상의 손해를 야기할 수 있습니다.
0 스텝(계단)을 오르내릴 때 미끄러짐을 조심
하십시오.
떨어져서 심각한 인체 상해가 발생할 수 있습니다.
SVKOM209SVKOM209

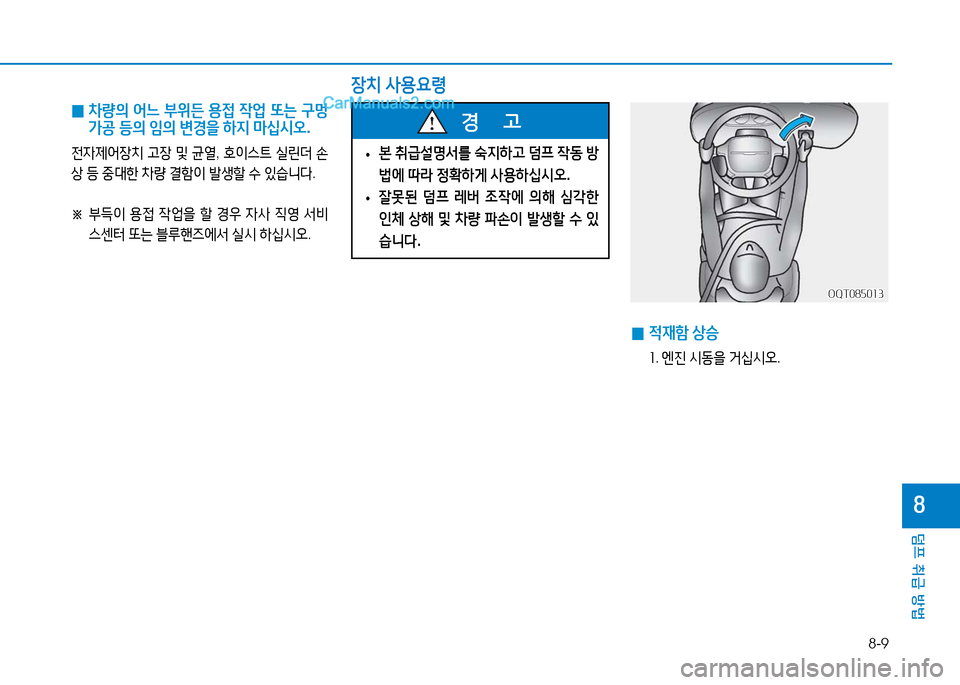

8-9
덤프 취급 방법
8
OQT085013OQT085013
0 차량의 어느 부위든 용접 작업 또는 구멍
가공 등의 임의 변경을 하지 마십시오.
전자제어장치 고장 및 균열, 호이스트 실린더 손
상 등 중대한 차량 결함이 발생할 수 있습니다.
※ 부득이 용접 작업을 할 경우 자사 직영 서비
스센터 또는 블루핸즈에서 실시 하십시오.
0적재함 상승
1. 엔진 시동을 거십시오.
장치 사용요령
•본 취급설명서를 숙지하고 덤프 작동 방
법에 따라 정확하게 사용하십시오.
•잘못된 덤프 레버 조작에 의해 심각한
인체 상해 및 차량 파손이 발생할 수 있
습니다.
경 고

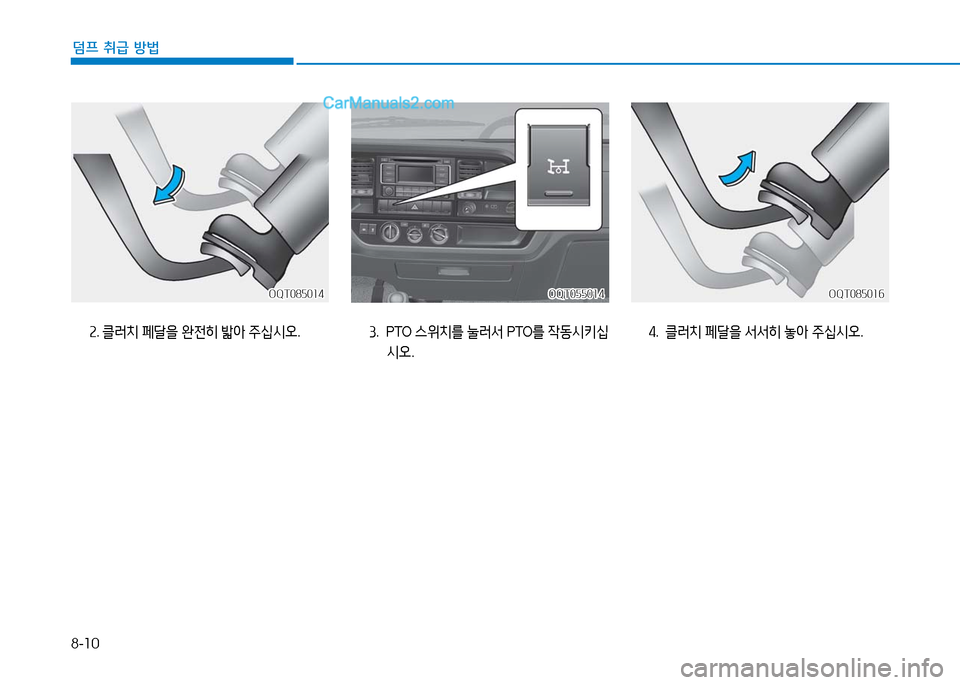

8-10
덤프 취급 방법
OQT055014OQT055014OQT085016OQT085016
3. P TO 스위치를 눌러서 PTO를 작동시키십
시오.
4. 클러치 페달을 서서히 놓아 주십시오.
OQT085014OQT085014
2. 클러치 페달을 완전히 밟아 주십시오.
