2016 Hyundai Mighty 마이티 - 사용 설명서 (in Korean)

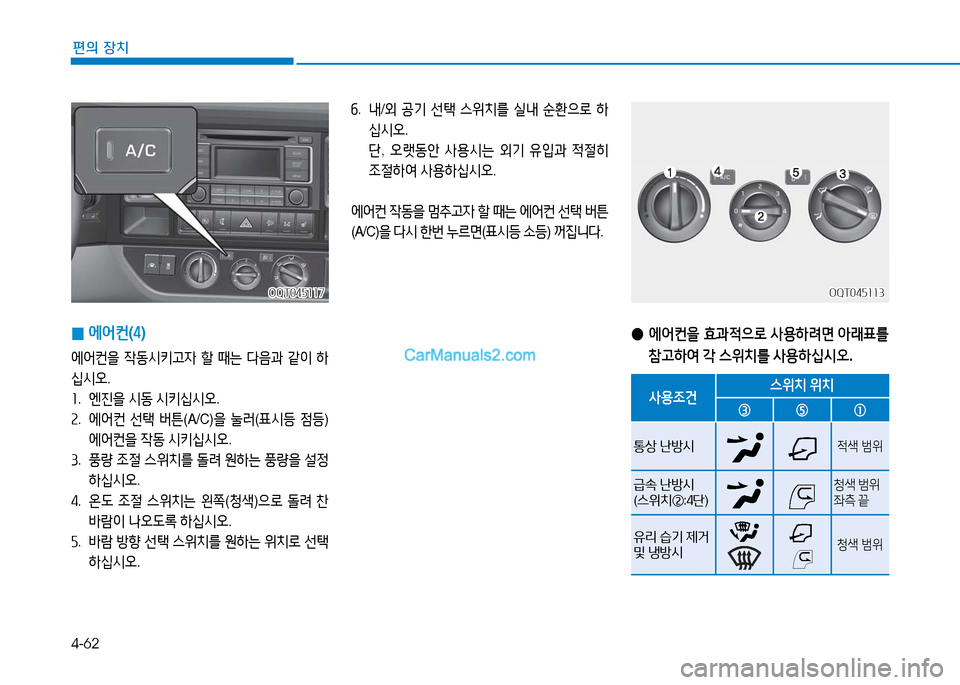

4-62
편의 장치
0에어컨(4)
에어컨을 작동시키고자 할 때는 다음과 같이 하
십시오.
1. 엔진을 시동 시키십시오.
2. 에어컨 선택 버튼(A/C)을 눌러(표시등 점등)
에어컨을 작동 시키십시오.
3. 풍량 조절 스위치를 돌려 원하는 풍량을 설정
하십시오.
4. 온도 조절 스위치는 왼쪽(청색)으로 돌려 찬
바람이 나오도록 하십시오.
5. 바람 방향 선택 스위치를 원하는 위치로 선택
하십시오.
OQT045117OQT045117
6. 내/외 공기 선택 스위치를 실내 순환으로 하
십시오.
단, 오랫동안 사용시는 외기 유입과 적절히
조절하여 사용하십시오.
에어컨 작동을 멈추고자 할 때는 에어컨 선택 버튼
(A/C)을 다시 한번 누르면(표시등 소등) 꺼집니다.
OQT045113OQT045113
●에어컨을 효과적으로 사용하려면 아래표를
참고하여 각 스위치를 사용하십시오.
사용조건스위치 위치
③⑤①
통상 난방시적색 범위
급속 난방시
(스위치②:4단)
청색 범위
좌측 끝
유리 습기 제거
및 냉방시청색 범위

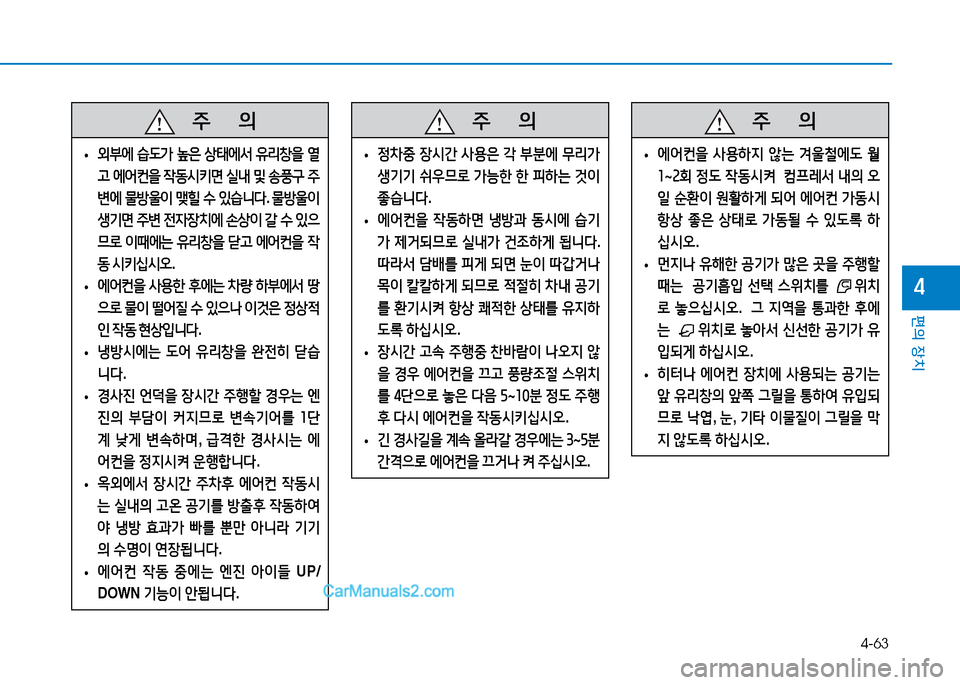

4-63
편의 장치
4
주 의
•외부에 습도가 높은 상태에서 유리창을 열
고 에어컨을 작동시키면 실내 및 송풍구 주
변에 물방울이 맺힐 수 있습니다. 물방울이
생기면 주변 전자장치에 손상이 갈 수 있으
므로 이때에는 유리창을 닫고 에어컨을 작
동 시키십시오.
•에어컨을 사용한 후에는 차량 하부에서 땅
으로 물이 떨어질 수 있으나 이것은 정상적
인 작동 현상입니다.
•냉방시에는 도어 유리창을 완전히 닫습
니다.
•경사진 언덕을 장시간 주행할 경우는 엔
진의 부담이 커지므로 변속기어를 1단
계 낮게 변속하며, 급격한 경사시는 에
어컨을 정지시켜 운행합니다.
•옥외에서 장시간 주차후 에어컨 작동시
는 실내의 고온 공기를 방출후 작동하여
야 냉방 효과가 빠를 뿐만 아니라 기기
의 수명이 연장됩니다.
•에어컨 작동 중에는 엔진 아이들 UP/
DOWN 기능이 안됩니다.
주 의
•정차중 장시간 사용은 각 부분에 무리가
생기기 쉬우므로 가능한 한 피하는 것이
좋습니다.
•에어컨을 작동하면 냉방과 동시에 습기
가 제거되므로 실내가 건조하게 됩니다.
따라서 담배를 피게 되면 눈이 따갑거나
목이 칼칼하게 되므로 적절히 차내 공기
를 환기시켜 항상 쾌적한 상태를 유지하
도록 하십시오.
•장시간 고속 주행중 찬바람이 나오지 않
을 경우 에어컨을 끄고 풍량조절 스위치
를 4단으로 놓은 다음 5~10분 정도 주행
후 다시 에어컨을 작동시키십시오.
•긴 경사길을 계속 올라갈 경우에는 3~5분
간격으로 에어컨을 끄거나 켜 주십시오.
주 의
• 에어컨을 사용하지 않는 겨울철에도 월
1~2회 정도 작동시켜 컴프레서 내의 오
일 순환이 원활하게 되어 에어컨 가동시
항상 좋은 상태로 가동될 수 있도록 하
십시오.
•먼지나 유해한 공기가 많은 곳을 주행할
때는 공기흡입 선택 스위치를 위치
로 놓으십시오. 그 지역을 통과한 후에
는 위치로 놓아서 신선한 공기가 유
입되게 하십시오.
•히터나 에어컨 장치에 사용되는 공기는
앞 유리창의 앞쪽 그릴을 통하여 유입되
므로 낙엽, 눈, 기타 이물질이 그릴을 막
지 않도록 하십시오.

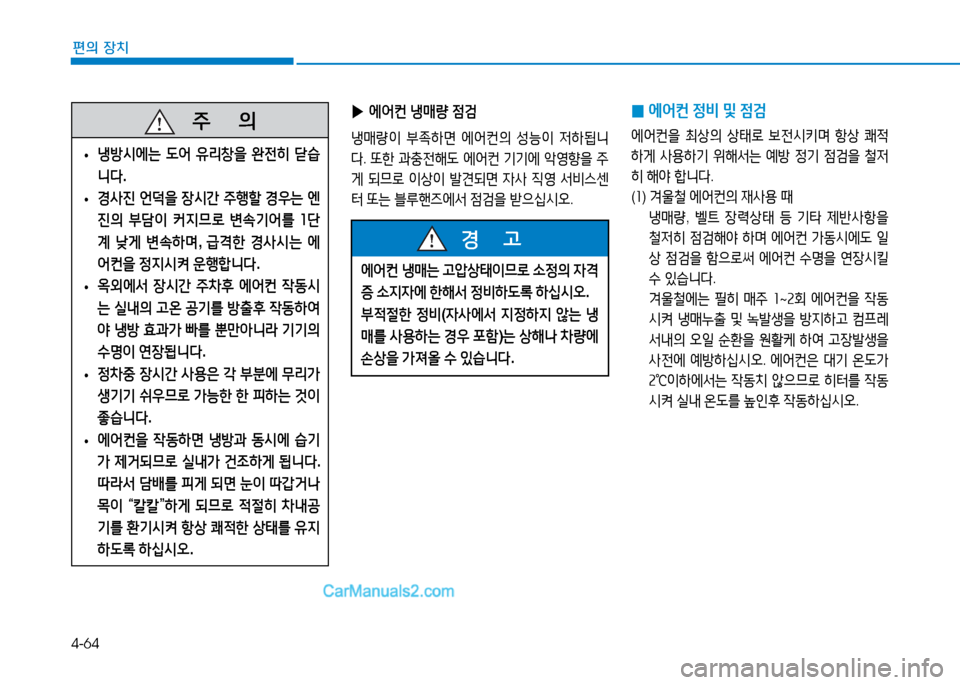

4-64
편의 장치
주 의
• 냉방시에는 도어 유리창을 완전히 닫습
니다.
•경사진 언덕을 장시간 주행할 경우는 엔
진의 부담이 커지므로 변속기어를 1단
계 낮게 변속하며, 급격한 경사시는 에
어컨을 정지시켜 운행합니다.
•옥외에서 장시간 주차후 에어컨 작동시
는 실내의 고온 공기를 방출후 작동하여
야 냉방 효과가 빠를 뿐만아니라 기기의
수명이 연장됩니다.
•정차중 장시간 사용은 각 부분에 무리가
생기기 쉬우므로 가능한 한 피하는 것이
좋습니다.
•에어컨을 작동하면 냉방과 동시에 습기
가 제거되므로 실내가 건조하게 됩니다.
따라서 담배를 피게 되면 눈이 따갑거나
목이 “칼칼”하게 되므로 적절히 차내공
기를 환기시켜 항상 쾌적한 상태를 유지
하도록 하십시오.
▶에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니
다. 또한 과충전해도 에어컨 기기에 악영향을 주
게 되므로 이상이 발견되면 자사 직영 서비스센
터 또는 블루핸즈에서 점검을 받으십시오.
에어컨 냉매는 고압상태이므로 소정의 자격
증 소지자에 한해서 정비하도록 하십시오.
부적절한 정비(자사에서 지정하지 않는 냉
매를 사용하는 경우 포함)는 상해나 차량에
손상을 가져올 수 있습니다.
경 고
0에어컨 정비 및 점검
에어컨을 최상의 상태로 보전시키며 항상 쾌적
하게 사용하기 위해서는 예방 정기 점검을 철저
히 해야 합니다.
(1) 겨울철 에어컨의 재사용 때
냉매량, 벨트 장력상태 등 기타 제반사항을
철저히 점검해야 하며 에어컨 가동시에도 일
상 점검을 함으로써 에어컨 수명을 연장시킬
수 있습니다.
겨울철에는 필히 매주 1~2회 에어컨을 작동
시켜 냉매누출 및 녹발생을 방지하고 컴프레
서내의 오일 순환을 원활케 하여 고장발생을
사전에 예방하십시오. 에어컨은 대기 온도가
2℃이하에서는 작동치 않으므로 히터를 작동
시켜 실내 온도를 높인후 작동하십시오.

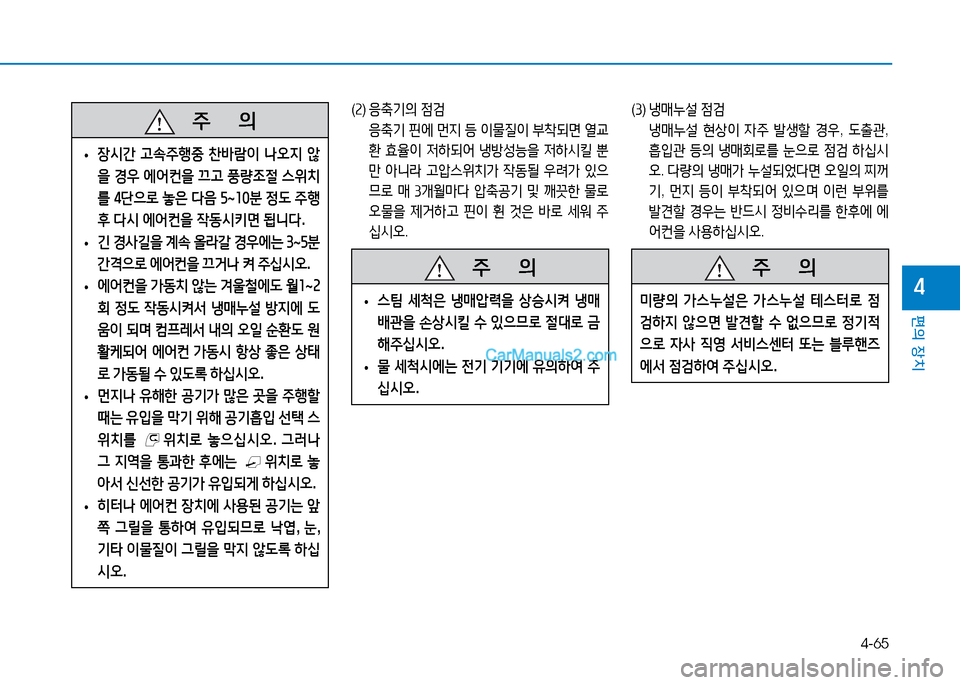

4-65
편의 장치
4
(2) 응축기의 점검
응축기 핀에 먼지 등 이물질이 부착되면 열교
환 효율이 저하되어 냉방성능을 저하시킬 뿐
만 아니라 고압스위치가 작동될 우려가 있으
므로 매 3개월마다 압축공기 및 깨끗한 물로
오물을 제거하고 핀이 휜 것은 바로 세워 주
십시오.
주 의
•스팀 세척은 냉매압력을 상승시켜 냉매
배관을 손상시킬 수 있으므로 절대로 금
해주십시오.
•물 세척시에는 전기 기기에 유의하여 주
십시오.
주 의
•장시간 고속주행중 찬바람이 나오지 않
을 경우 에어컨을 끄고 풍량조절 스위치
를 4단으로 놓은 다음 5~10분 정도 주행
후 다시 에어컨을 작동시키면 됩니다.
•긴 경사길을 계속 올라갈 경우에는 3~5분
간격으로 에어컨을 끄거나 켜 주십시오.
•에어컨을 가동치 않는 겨울철에도 월1~2
회 정도 작동시켜서 냉매누설 방지에 도
움이 되며 컴프레서 내의 오일 순환도 원
활케되어 에어컨 가동시 항상 좋은 상태
로 가동될 수 있도록 하십시오.
•먼지나 유해한 공기가 많은 곳을 주행할
때는 유입을 막기 위해 공기흡입 선택 스
위치를 위치로 놓으십시오. 그러나
그 지역을 통과한 후에는 위치로 놓
아서 신선한 공기가 유입되게 하십시오.
•히터나 에어컨 장치에 사용된 공기는 앞
쪽 그릴을 통하여 유입되므로 낙엽, 눈,
기타 이물질이 그릴을 막지 않도록 하십
시오.
(3) 냉매누설 점검
냉매누설 현상이 자주 발생할 경우, 도출관,
흡입관 등의 냉매회로를 눈으로 점검 하십시
오. 다량의 냉매가 누설되었다면 오일의 찌꺼
기, 먼지 등이 부착되어 있으며 이런 부위를
발견할 경우는 반드시 정비수리를 한후에 에
어컨을 사용하십시오.
주 의
미량의 가스누설은 가스누설 테스터로 점
검하지 않으면 발견할 수 없으므로 정기적
으로 자사 직영 서비스센터 또는 블루핸즈
에서 점검하여 주십시오.

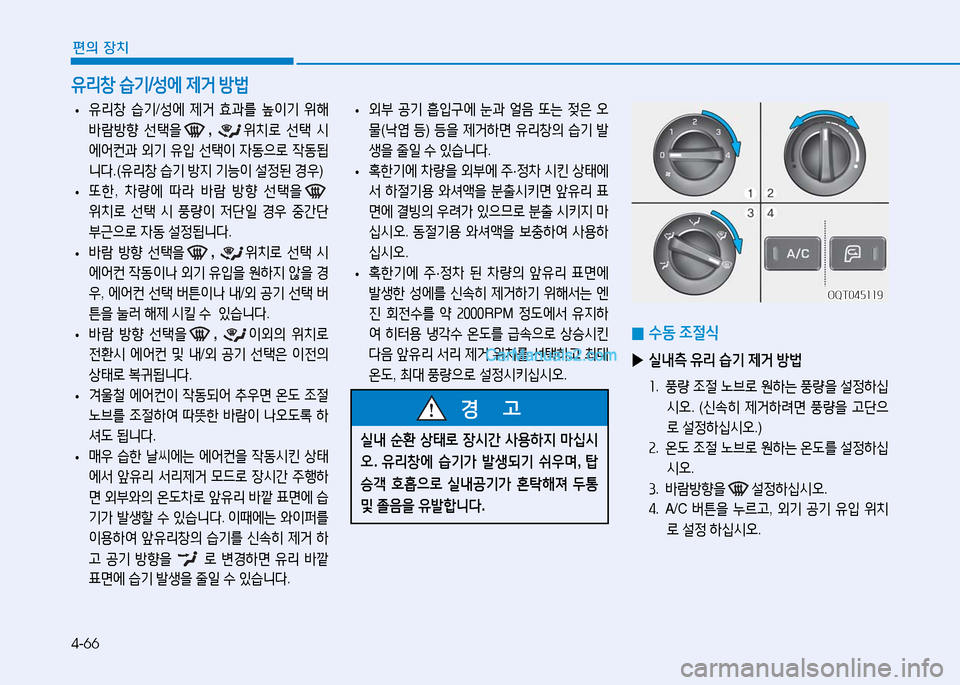

4-66
편의 장치
유리창 습기/성에 제거 방법
•유리창 습기/성에 제거 효과를 높이기 위해
바람방향 선택을, 위치로 선택 시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
•또한, 차량에 따라 바람 방향 선택을
위치로 선택 시 풍량이 저단일 경우 중간단
부근으로 자동 설정됩니다.
•바람 방향 선택을, 위치로 선택 시
에어컨 작동이나 외기 유입을 원하지 않을 경
우, 에어컨 선택 버튼이나 내/외 공기 선택 버
튼을 눌러 해제 시킬 수 있습니다.
•바람 방향 선택을, 이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀됩니다.
•겨울철 에어컨이 작동되어 추우면 온도 조절
노브를 조절하여 따뜻한 바람이 나오도록 하
셔도 됩니다.
•매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 앞유리 바깥 표면에 습
기가 발생할 수 있습니다. 이때에는 와이퍼를
이용하여 앞유리창의 습기를 신속히 제거 하
고 공기 방향을 로 변경하면 유리 바깥
표면에 습기 발생을 줄일 수 있습니다.
•외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.
•혹한기에 차량을 외부에 주·정차 시킨 상태에
서 하절기용 와셔액을 분출시키면 앞유리 표
면에 결빙의 우려가 있으므로 분출 시키지 마
십시오. 동절기용 와셔액을 보충하여 사용하
십시오.
•혹한기에 주·정차 된 차량의 앞유리 표면에
발생한 성에를 신속히 제거하기 위해서는 엔
진 회전수를 약 2000RPM 정도에서 유지하
여 히터용 냉각수 온도를 급속으로 상승시킨
다음 앞유리 서리 제거 위치를 선택하고 최대
온도, 최대 풍량으로 설정시키십시오.
OQT045119OQT045119
0수동 조절식
▶실내측 유리 습기 제거 방법
1. 풍량 조절 노브로 원하는 풍량을 설정하십
시오. (신속히 제거하려면 풍량을 고단으
로 설정하십시오.)
2. 온도 조절 노브로 원하는 온도를 설정하십
시오.
3. 바람방향을설정하십시오.
4. A / C 버튼을 누르고, 외기 공기 유입 위치
로 설정 하십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 유리창에 습기가 발생되기 쉬우며, 탑
승객 호흡으로 실내공기가 혼탁해져 두통
및 졸음을 유발합니다.
경 고

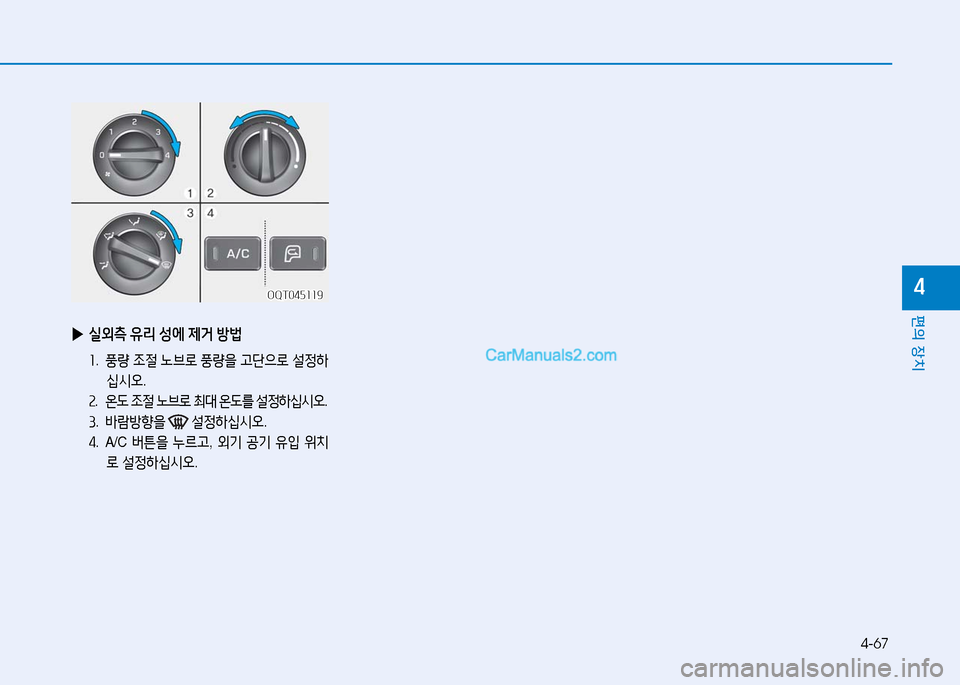

4-67
편의 장치
4OQT045119OQT045119
▶실외측 유리 성에 제거 방법
1. 풍량 조절 노브로 풍량을 고단으로 설정하
십시오.
2. 온도 조절 노브로 최대 온도를 설정하십시오.
3. 바람방향을설정하십시오.
4. A/C 버튼을 누르고, 외기 공기 유입 위치
로 설정하십시오.

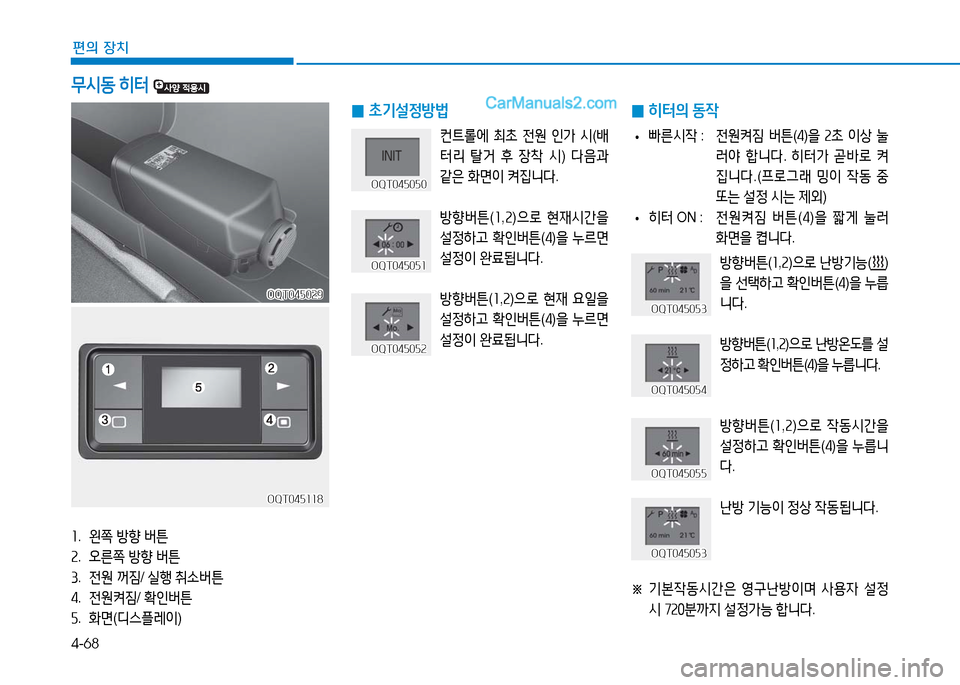

4-68
편의 장치
0초기설정방법
컨트롤에 최초 전원 인가 시(배
터리 탈거 후 장착 시) 다음과
같은 화면이 켜집니다.
방향버튼(1,2)으로 현재시간을
설정하고 확인버튼(4)을 누르면
설정이 완료됩니다.
방향버튼(1,2)으로 현재 요일을
설정하고 확인버튼(4)을 누르면
설정이 완료됩니다.
무시동 히터
1. 왼쪽 방향 버튼
2. 오른쪽 방향 버튼
3. 전원 꺼짐/ 실행 취소버튼
4. 전원켜짐/ 확인버튼
5. 화면(디스플레이)
OQT045029OQT045029
OQT045118OQT045118
0히터의 동작
•빠른시작 : 전원켜짐 버튼(4)을 2초 이상 눌
러야 합니다. 히터가 곧바로 켜
집니다.(프로그래 밍이 작동 중
또는 설정 시는 제외)
•히터 ON : 전원켜짐 버튼(4)을 짧게 눌러
화면을 켭니다.
방향버튼(1,2)으로 난방기능()
을 선택하고 확인버튼(4)을 누릅
니다.
방향버튼(1,2)으로 난방온도를 설
정하고 확인버튼(4)을 누릅니다.
방향버튼(1,2)으로 작동시간을
설정하고 확인버튼(4)을 누릅니
다.
난방 기능이 정상 작동됩니다.
※ 기본작동시간은 영구난방이며 사용자 설정
시 720분까지 설정가능 합니다.
OQT045050OQT045050
OQT045053OQT045053
OQT045051OQT045051
OQT045054OQT045054
OQT045052OQT045052
OQT045055OQT045055
OQT045053OQT045053

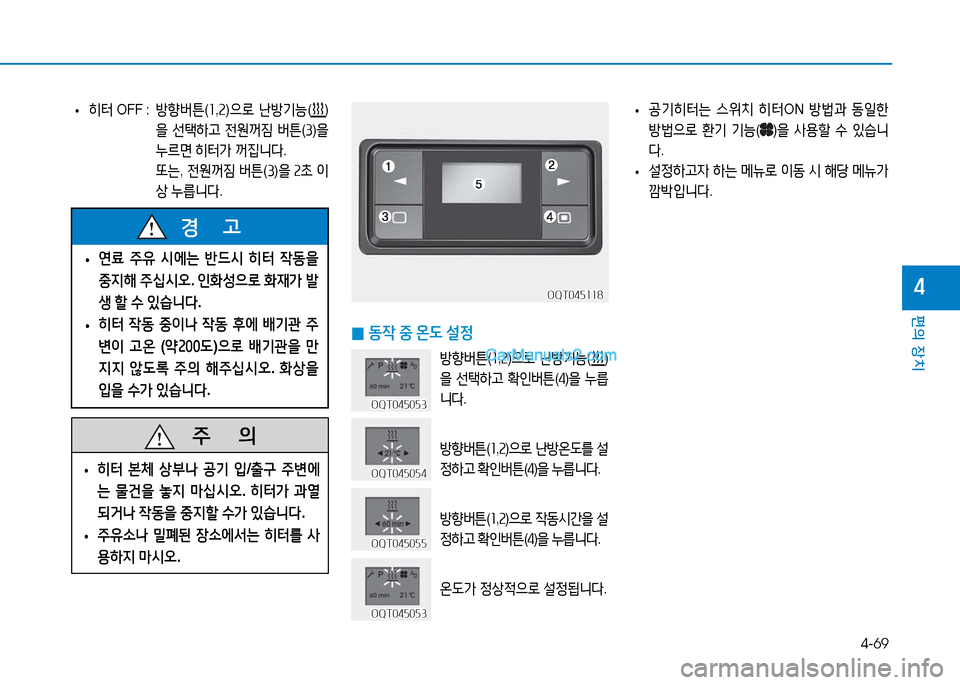

4-69
편의 장치
4
•히터 OFF : 방향버튼(1,2)으로 난방기능()
을 선택하고 전원꺼짐 버튼(3)을
누르면 히터가 꺼집니다.
또는, 전원꺼짐 버튼(3)을 2초 이
상 누릅니다.
OQT045118OQT045118
0동작 중 온도 설정
방향버튼(1,2)으로 난방기능()
을 선택하고 확인버튼(4)을 누릅
니다.
방향버튼(1,2)으로 난방온도를 설
정하고 확인버튼(4)을 누릅니다.
방향버튼(1,2)으로 작동시간을 설
정하고 확인버튼(4)을 누릅니다.
온도가 정상적으로 설정됩니다.
•공기히터는 스위치 히터ON 방법과 동일한
방법으로 환기 기능()을 사용할 수 있습니
다.
•설정하고자 하는 메뉴로 이동 시 해당 메뉴가
깜박입니다.
•연료 주유 시에는 반드시 히터 작동을
중지해 주십시오. 인화성으로 화재가 발
생 할 수 있습니다.
•히터 작동 중이나 작동 후에 배기관 주
변이 고온 (약200도)으로 배기관을 만
지지 않도록 주의 해주십시오. 화상을
입을 수가 있습니다.
경 고
주 의
•히터 본체 상부나 공기 입/출구 주변에
는 물건을 놓지 마십시오. 히터가 과열
되거나 작동을 중지할 수가 있습니다.
•주유소나 밀폐된 장소에서는 히터를 사
용하지 마시오.
OQT045053OQT045053
OQT045054OQT045054
OQT045055OQT045055
OQT045053OQT045053
