GELUIDSSIGNAAL
Zodra de achteruitversnelling wordt
ingeschakeld, wordt automatisch een
geluidssignaal geactiveerd.
Het geluidssignaal:
❒neem toe naarmate de afstand
tussen het voertuig en het obstakel
afneemt;
❒wordt ononderbroken wanneer de
afstand tussen het voertuig en het
obstakel minder dan 30 cm bedraagt
en stopt onmiddellijk als de afstand
toeneemt;
❒blijft constant als de afstand
ongewijzigd blijft; als deze situatie de
zijsensoren betreft, zal de zoemer
na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen
tijdens manoeuvres langs muren.
Wanneer de sensoren meerdere
obstakels signaleren, dan wordt alleen
rekening gehouden met het
dichtstbijzijnde obstakel.STORINGSMELDINGEN
Alle storingen van de parkeersensoren
worden aangegeven zodra de
achteruitversnelling wordt ingeschakeld
door het aangaan van het lampje
op
het instrumentenpaneel of door het
verschijnen van het pictogram
op
het display en het bericht op het
multifunctionele display (voor bepaalde
versies/markten)
WERKING MET
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
het voertuig wordt gestoken.
De sensoren worden automatisch
ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.
17)
86)
BELANGRIJK Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het systeem te laten
bijwerken, aangezien de trekhaak door
de middelste sensoren als een obstakel
gedetecteerd kan worden.Wanneer speciale reinigingsapparaten
worden gebruikt, zoals stoomreinigers
of hogedrukreinigers, reinig dan de
sensoren zeer snel en houd de straal
op minstens 10 cm afstand.
BELANGRIJKE
INFORMATIE
❒Breng geen stickers op de sensoren
aan.
❒Let tijdens parkeermanoeuvres met
name op obstakels die zich boven
of onder de sensoren kunnen
bevinden.
❒Onder bepaalde omstandigheden
kunnen voorwerpen voor of achter
het voertuig auto niet gedetecteerd
worden en kunnen zo schade aan
het voertuig veroorzaken of zelf
beschadigd raken.
De volgende omstandigheden kunnen
de werking van het parkeerhulpsysteem
beïnvloeden:
❒Verminderde gevoeligheid van de
sensoren en afname van de
prestaties van het systeem kunnen te
wijten zijn aan de aanwezigheid van
ijs, sneeuw, modder, dikke verf op de
sensoren.
101

❒De sensoren kunnen een onbestaand
voorwerp (echogeluid) wegens
mechanische geluiden detecteren,
bijvoorbeeld tijdens het wassen van
de auto, in geval van regen, sterke
wind, hagel.
❒De door de sensoren verzonden
signalen kunnen ook gewijzigd
worden door ultrasoonsystemen (bijv.
pneumatisch remsysteem of
pneumatische hamers) in de buurt
van het voertuig.
❒De prestaties van het
parkeerhulpsysteem kunnen ook
beïnvloed worden door de positie van
de sensoren. Als bijvoorbeeld de
geometrie gewijzigd wordt (door
slijtage van de schokdempers,
wielophanging) of de banden
verwisseld worden, het voertuig te
veel beladen is, of speciale
afstellingen worden uitgevoerd die
het voertuig lager zetten.
❒De detectie van obstakels in het hoge
gedeelte van de auto kan niet
gegarandeerd zijn (vooral bij bestel-
en chassis/cabineversies), aangezien
het systeem obstakels detecteert
die het voertuig in het lage gedeelte
kunnen raken.
BELANGRIJK
17) Voor een correcte werking van
het systeem mogen de sensoren
nooit bevuild zijn met modder,
vuil, sneeuw of ijs. Zorg ervoor dat
ze tijdens het reinigen niet
gekrast of beschadigd worden.
Vermijd het gebruik van droge,
ruwe of harde doeken. De
sensoren moeten met schoon
water worden gewassen, waaraan
eventueel autoshampoo is
toegevoegd.
BELANGRIJK
86) De verantwoordelijkheid voor het
parkeren en andere gevaarlijke
manoeuvres ligt altijd en in elk
geval bij de bestuurder.
Controleer tijdens deze
manoeuvres altijd of er geen
mensen (vooral kinderen) of
dieren in het manoeuvregebied
aanwezig zijn. De
parkeersensoren dienen als hulp
voor de bestuurder, die echter
nooit zijn aandacht mag laten
verslappen tijdens potentieel
gevaarlijke manoeuvres, ook al
worden ze met lage snelheden
verricht.
102
WEGWIJS IN UW AUTO

START&STOP
SYSTEEM
IN HET KORT
Het Start&Stop-systeem zet
automatisch de motor af wanneer de
auto stilstaat en start de motor zodra
de bestuurder wil wegrijden. Dit
verhoogt de efficiency van de auto
dankzij een reductie van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
WERKING
Uitschakelmodus van de
motor
MET HANDGESCHAKELDE
VERSNELLINGSBAK
Bij stilstaand voertuig, wordt de motor
afgezet als de versnellingspook in de
vrijstand staat en het koppelingspedaal
niet is ingetrapt.
OpmerkingDe motor kan alleen
automatisch worden afgezet bij een
snelheid van meer dan 10 km/h, om
herhaaldelijk afzetten van de motor te
voorkomen wanneer erg traag wordt
gereden.Het afzetten van de motor wordt
aangegeven door het symbool
op
het display.
Herstartmodus van de
motor
MET HANDGESCHAKELDE
VERSNELLINGSBAK
Trap het koppelingspedaal in om de
motor weer te starten.
HET SYSTEEM
HANDMATIG IN- EN
UITSCHAKELEN
Druk op knop
fig. 133 op het
bedieningspaneel van het dashboard
om het systeem handmatig in of uit
te schakelen.
Inschakeling
Start&Stop-systeem
Er verschijnt een bericht op het display
wanneer het Start&Stop-systeem
wordt ingeschakeld. In deze toestand is
de led op de knop
gedoofd.Uitschakeling
Start&Stop-systeem
Er verschijnt een bericht op het display
wanneer het Start&Stop-systeem
wordt uitgeschakeld.
De led op de knop
brandt wanneer
het systeem is uitgeschakeld.
OMSTANDIGHEDEN
WAARBIJ DE MOTOR
NIET WORDT AFGEZET
18)
Bij ingeschakeld systeem stopt de
motor onder bepaalde omstandigheden
niet, om redenen van comfort,
emissiebeperking en veiligheid. Deze
omstandigheden zijn:
❒nog koude motor;
❒uitzonderlijk lage buitentemperaturen,
als de betreffende aanduiding wordt
gegeven;
MODEMODE
133F1A0332
103

❒onvoldoende acculading;
❒regeneratie van het roetfilter is bezig
(alleen bij dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder
niet omgelegd;
❒ingeschakelde achteruit (bijv. bij het
parkeren);
❒automatische klimaatregeling,
wanneer een comfortabele
temperatuur in het interieur moet
worden bereikt of bij ingeschakelde
MAX-DEF-functie;
❒tijdens de inrijperiode, als het
systeem wordt geïnitialiseerd;
❒als het Hill Descent Control systeem
actief is.OMSTANDIGHEDEN
WAARBIJ DE MOTOR
HERSTART
Om redenen van comfort,
emissiebeperking en veiligheid kan de
motor automatisch weer gestart
worden, zonder tussenkomst van de
bestuurder, onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒onvoldoende onderdruk in het
remsysteem (bijvoorbeeld na
meermaals intrappen van het
rempedaal);
❒auto in beweging (bijvoorbeeld als
bergaf wordt gereden)
❒de motor langer dan drie minuten
afzetten via het Start&Stop systeem.
❒automatische klimaatregeling voor
het instellen van de temperatuur in
het interieur of om de MAX-DEF
functie in te schakelen.
Wanneer een versnelling is
ingeschakeld, kan de motor alleen
automatisch worden gestart door het
koppelingspedaal volledig in te trappen.OpmerkingAls de motor onbedoeld is
afgeslagen, bijvoorbeeld door het
koppelingspedaal te snel bij
ingeschakelde versnelling los te laten,
en het Start&Stop-systeem
ingeschakeld is, dan kan men de motor
herstarten door het koppelingspedaal
volledig in te trappen of door de
versnellingspook in de vrijstand te
zetten.
OpmerkingAls het koppelingspedaal
niet is intrapt, kan de motor, circa 3
minuten na het afzetten, alleen met
behulp van de contactsleutel worden
gestart.
VEILIGHEIDSINSTELLINGEN
Als het Start&Stop-systeem de motor
heeft afgezet en de bestuurder maakt
zijn veiligheidsgordel los en opent
het bestuurders- of het
passagiersportier, dan kan men de
motor alleen herstarten m.b.v. de
contactsleutel. De bestuurder wordt op
de hoogte gebracht door een
geluidssignaal, het knipperen van het
symbool
op het display en bij
sommige versies verschijnt ook een
bericht op het display.
104
WEGWIJS IN UW AUTO

"ENERGY SAVING"
FUNCTIE
(voor bepaalde versies/markten)
Als de bestuurder, na een automatische
start van de motor, gedurende enige
tijd (ongeveer drie minuten) geen enkele
handeling uitvoert, dan schakelt het
Start&Stop-systeem de motor definitief
uit om brandstof te besparen. In
dergelijke gevallen kan de motor alleen
m.b.v. de contactsleutel worden
gestart.
OpmerkingDe motor kan in elk geval
draaiende worden gehouden door
het Start&Stop-systeem uit te
schakelen.
ONREGELMATIGE
WERKING
Indien zich een storing voordoet, wordt
het Start&Stopsysteem uitgeschakeld.
De bestuurder wordt hiervan op de
hoogte gebracht doordat het pictogram
gaat branden en er verschijnt ook
een bericht op het display. Neem in dat
geval contact op met het Fiat
Servicenetwerk.LANGDURIGE STILSTAND
VAN DE AUTO
Bij langdurige stilstand van het voertuig,
moet bijzondere aandacht worden
besteed aan het loskoppelen van de
accu. Ga hiervoor als volgt te werk:
maak de stekker A fig. 134 (door
bediening van knop B) van de
accusensor C op de minklem D van de
accu los. Deze sensor mag nooit van
de accu losgemaakt worden, behalve
bij vervanging van de accu.
87) 88)
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de
elektrische voeding naar de accu los te
koppelen.STARTEN MET
HULPACCU
89)
Wanneer gestart moet worden fig. 135
met een hulpaccu, de minkabel (-)
van de hulpaccu nooit aansluiten op de
minpool C van de accu van het
voertuig, maar op een massapunt van
de motor/versnellingsbak (raadpleeg de
instructies voor het verbinden van de
kabels, zie paragraaf "Starten met
hulpaccu" in het hoofdstuk
“Noodgevallen”).
134F1A0137
135F1A0138
105

BELANGRIJK
18) Als een comfortabele
temperatuur prioritair is, dan kan
het Start&Stop-systeem worden
uitgeschakeld zodat de
klimaatregeling kan blijven
werken.
BELANGRIJK
87) Alle inzittenden moeten uit de
auto stappen nadat de
contactsleutel is uitgenomen of
naar de OFF-stand is gedraaid.
Controleer tijdens het tanken
of de motor is afgezet en of de
contactsleutel in de STOP-stand
staat.
88) Laat de accu alleen vervangen
door een dealer van het Fiat
Servicenetwerk. Vervang de accu
door een exemplaar van hetzelfde
type (L6 105Ah/850A) en met
identieke specificaties.89) Controleer alvorens de motorkap
te openen of de motor is afgezet
en of de contactsleutel in de
stand STOP staat. Volg de
instructies op die zijn aangegeven
op het plaatje op de voorste
traverse. Het wordt aangeraden
om de contactsleutel te
verwijderen als er nog inzittenden
in het voertuig zitten.
ADDITIEF VOOR
DIESELEMISSIES
ADBLUE (UREUM)
Het voertuig is uitgerust met een
systeem voor Selectieve Katalytische
Reductie om te voldoen aan de strenge
normen voor Dieselemissies opgelegd
door het
Milieubeschermingsagentschap.
Het doel van het systeem voor
Selectieve Katalytische Reductie is de
stikstofoxiden niveaus uitgestoten door
motoren te verminderen; deze
elementen zijn schadelijk voor de
gezondheid en het milieu zelfs
bij minimale niveaus. Een kleine
hoeveelheid van een additief voor
Dieselemissies, AdBlue (UREUM),
wordt voorbij de katalysatoruitlaat
ingespoten, waar het, als het
een gasvorm aanneemt, de
stikstofoxiden, die smog veroorzaken,
omzet in eenvoudig stikstof en
waterdamp, twee natuurlijke
bestanddelen van de lucht die we
inademen. U kunt uw voertuig met een
gerust hart gebruiken in de wetenschap
dat u bijdraagt aan een schoner en
gezonder milieu voor toekomstige
generaties.
106
WEGWIJS IN UW AUTO

Beschrijving van het
systeem
Het voertuig is uitgerust met een
UREUM-inspuitsysteem en een
katalysator voor Selectieve Katalytische
Reductie om te voldoen aan de
emissienormen.
Deze twee systemen zorgen ervoor dat
aan de vereisten voor dieselemissies
wordt voldaan en dat het lage
brandstofverbruik, de bestuurbaarheid,
het koppel en het vermogen behouden
blijven.
Raadpleeg voor meldingen en
waarschuwingen van het systeem
"Kennismaking met het
instrumentenpaneel" en "Lampjes en
berichten".
Opmerkingen
❒Wanneer u het voertuig stopt, zou u
een duidelijk klikgeluid onder het
voertuig uit kunnen horen komen, dat
afkomstig is van het UREUM-
inspuitsysteem. Dit is normaal.
❒De pomp van het UREUM-
inspuitsysteem blijft korte tijd nadat
de motor is afgezet werken om
het circuit te ontluchten. Dit is
normaal en u kunt het geluid nog van
onder het voertuig horen komen.
.
AUTORADIO
(voor bepaalde versies/markten)
Zie voor de werking van de autoradio
het supplement dat bij dit
Instructieboek is geleverd.
INBOUWVOORBEREIDING
(voor bepaalde versies/markten)
Het systeem bestaat uit:
❒voedingskabels autoradio;
❒voedingskabels speakers voor;
❒voedingskabel antenne;
❒2 tweeters A in de voorportieren (elk
max. 30 W) fig. 136;
❒2 mid-woofer luidsprekers B in de
voorportieren (165 mm diameter,
elk max. 40 W) fig. 137;
❒2 full-range luidsprekers aan de
achterzijden (elk max. 40 W) (voor
Panorama versies);
❒antennekabel radio;
❒antenne.De autoradio moet geïnstalleerd
worden op de plaats van het middelste
opbergvak, waar u de bedrading zult
aantreffen.
90)
136F1A0139
137F1A0140
107

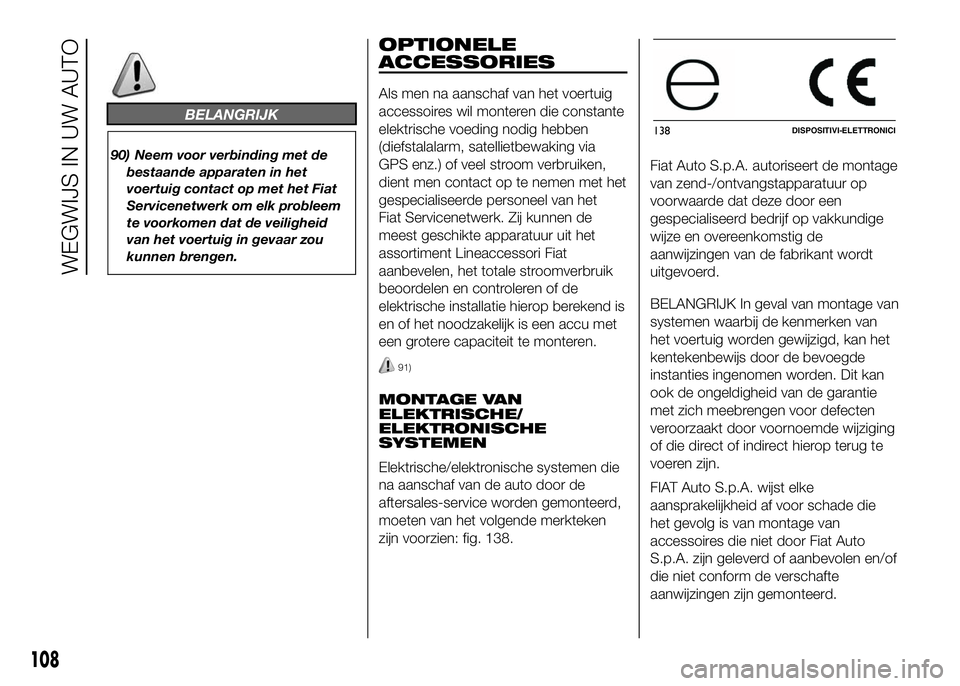

BELANGRIJK
90) Neem voor verbinding met de
bestaande apparaten in het
voertuig contact op met het Fiat
Servicenetwerk om elk probleem
te voorkomen dat de veiligheid
van het voertuig in gevaar zou
kunnen brengen.
OPTIONELE
ACCESSORIES
Als men na aanschaf van het voertuig
accessoires wil monteren die constante
elektrische voeding nodig hebben
(diefstalalarm, satellietbewaking via
GPS enz.) of veel stroom verbruiken,
dient men contact op te nemen met het
gespecialiseerde personeel van het
Fiat Servicenetwerk. Zij kunnen de
meest geschikte apparatuur uit het
assortiment Lineaccessori Fiat
aanbevelen, het totale stroomverbruik
beoordelen en controleren of de
elektrische installatie hierop berekend is
en of het noodzakelijk is een accu met
een grotere capaciteit te monteren.
91)
MONTAGE VAN
ELEKTRISCHE/
ELEKTRONISCHE
SYSTEMEN
Elektrische/elektronische systemen die
na aanschaf van de auto door de
aftersales-service worden gemonteerd,
moeten van het volgende merkteken
zijn voorzien: fig. 138.Fiat Auto S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op
voorwaarde dat deze door een
gespecialiseerd bedrijf op vakkundige
wijze en overeenkomstig de
aanwijzingen van de fabrikant wordt
uitgevoerd.
BELANGRIJK In geval van montage van
systemen waarbij de kenmerken van
het voertuig worden gewijzigd, kan het
kentekenbewijs door de bevoegde
instanties ingenomen worden. Dit kan
ook de ongeldigheid van de garantie
met zich meebrengen voor defecten
veroorzaakt door voornoemde wijziging
of die direct of indirect hierop terug te
voeren zijn.
FIAT Auto S.p.A. wijst elke
aansprakelijkheid af voor schade die
het gevolg is van montage van
accessoires die niet door Fiat Auto
S.p.A. zijn geleverd of aanbevolen en/of
die niet conform de verschafte
aanwijzingen zijn gemonteerd.
138DISPOSITIVI-ELETTRONICI
108
WEGWIJS IN UW AUTO
