Zekeringenkast in
motorruimte
Voor het openen van de zekeringkasten
fig. 229 fig. 228, verwijderen van de
desbetreffende beschermkap fig. 227.
Ga als volgt te werk:
❒draai de tapbout met behulp van de
speciale bijgeleverde Phillips
schroevendraaier helemaal vast;
❒draai de bout langzaam linksom tot
weerstand wordt ervaren (niet te
vast draaien);
❒draai de bout langzaam los;
❒het openen wordt aangegeven als de
kop van de bout volledig uit zijn
behuizing is gekomen;
❒verwijder de afdekking.
Ga als volgt te werk om de afdekking
weer te monteren:
❒zet het deksel goed op de doos;
❒draai de tapbout met behulp van de
speciale bijgeleverde Phillips
schroevendraaier helemaal vast;
❒draai de bout langzaam rechtsom tot
weerstand wordt ervaren (niet te vast
draaien);
❒draai de bout langzaam los;❒het sluiten wordt aangegeven als de
kop van de bout volledig in de
behuizing zit.
Zekeringenkast in rechter stijl in
interieur
(voor bepaalde versies/markten)
Verwijder het beschermdeksel fig. 231
voor toegang tot de zekeringenkast
fig. 230.
BELANGRIJK
46) Vervang een doorgebrande
zekering nooit door metalen
draden of ander materiaal.
227F1A0334
230F1A0217
228F1A0451
229

BELANGRIJK
170) Vervang een zekering nooit
door een exemplaar met een
hogere stroomsterkte (ampère);
BRANDGEVAAR. Als een
hoofdzekering (MEGA-FUSE,
MIDIFUSE) doorbrandt, neem dan
contact op met het Fiat
Servicenetwerk.
171) Alvorens een zekering te
vervangen, moet men controleren
of de contactsleutel uit het slot
is genomen en of alle
stroomverbruikers uit staan en/of
zijn uitgeschakeld.
172) Als de zekering opnieuw
doorbrandt, neem dan contact op
met het Fiat Servicenetwerk.
173) Als een hoofdzekering voor
veiligheidssystemen
(airbagsysteem, remsysteem),
motorsystemen (motorsysteem,
transmissiesysteem) of de
stuurinrichting doorbrandt, neem
dan contact op met het Fiat
Servicenetwerk.
229F1A0216231F1A0218
230
NOODGEVALLEN

Zekeringenkast in het dashboard
fig. 225 - fig. 226
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter dimlichtF12 7,5
Linker dimlichtF13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+sleutel) F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, Klimaatbeheersingssysteem, Alarm, Tachograaf, regeleenheid
accuschakelaar, Timer Webasto timer (+batterij), TPMS, Voltage stabilisador voor
radio instellingen(S&S)F36 10
Remlichten controle (hoofd), Instrumentenpaneel (+sleutel), Gateway (voor
transformers)F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het stuurwiel,
middelste bedieningspaneel, linker bedieningspaneel, extra paneel, regeleenheid
accuschakelaar (+sleutel), trekhaak, regensensor, voltage stabilisador (voor S&S)F49 5
Klimaatbeheersingssysteem, stuurbekrachtiging regeleenheid, achteruitrijlichten,
Tachograaf (+sleutel), TOM TOM instelling, Rijstrook waarschuwingssystemen,
Achteruitrijcamera, Koplampen uitlijning correctorF51 5
231

STROOMVERBRUIKER ZEKERING AMPÈRE
Instrumentenpaneel (+accu) F53 7,5
AfwezigF89 -
Linker grootlichtF90 7,5
Rechter grootlicht F91 7,5
Linker mistlampF92 7,5
Rechter mistlamp F93 7,5
232
NOODGEVALLEN

Zekeringenkast in motorruimte
fig. 227 - fig. 229
STROOMVERBRUIKER ZEKERING AMPÈRE
Contactslot (+accu) F03 30
Verwarmd filterF04 40
Verstuiver voor Puma motor/ventilatie interieur met Webasto, pomp
gerobotiseerde versnellingsbak (+accu)F05 20/50
Hoge snelheid ventilator motorkoeling (+accu) F06 40/60/20 (*)
Lage snelheid ventilator motorkoeling (+accu) F0740/50/60/
Reserveonderdeel
(*)
Ventilator inzittendenruimte (+sleutel) F08 40
Stopcontact achter (+accu) F09 15
ClaxonF10 15
Stopcontact (+accu) F14 15
Aansteker (+accu) F15 15
Motorregeleenheid, regeleenheid gerobotiseerde versnellingsbak (+accu) F18 7,5
AircocompressorF19 7,5
RuitenwisserF20 30
Extra bedieningspaneel voor verstellen en neerklappen spiegels (+sleutel) F24 7,5
Spiegelverwarming F30 15
(*) 2.3 Multijet Euro 6 versies
233

Optioneel bedradinsmodule
fig. 228 fig. 229
Euro 5 versies
STROOMVERBRUIKER ZEKERING AMPÈRE
Webasto regeleenheid F61 30
Koplampsproeiers F62 30
Webasto, ventilator inzittendenruimte F63 20
Trekhaak contactdoos F64 20
Trekhaak regeleenheid F65 15
S&SF66 30
Trekhaak regeleenheid F67 15
Trekhaak contactdoos F68 20
234
NOODGEVALLEN

Euro 6 versies
STROOMVERBRUIKER ZEKERING AMPÈRE
Webasto regeleenheid F61 30
Webasto, ventilator inzittendenruimte F62 20
Trekhaak contactdoos F63 20
Koplampsproeiers F64 30
Trekhaak regeleenheid F65 15
Trekhaak regeleenheid F66 15
Trekhaak contactdoos F67 20
Niet beschikbaarF68 -
235

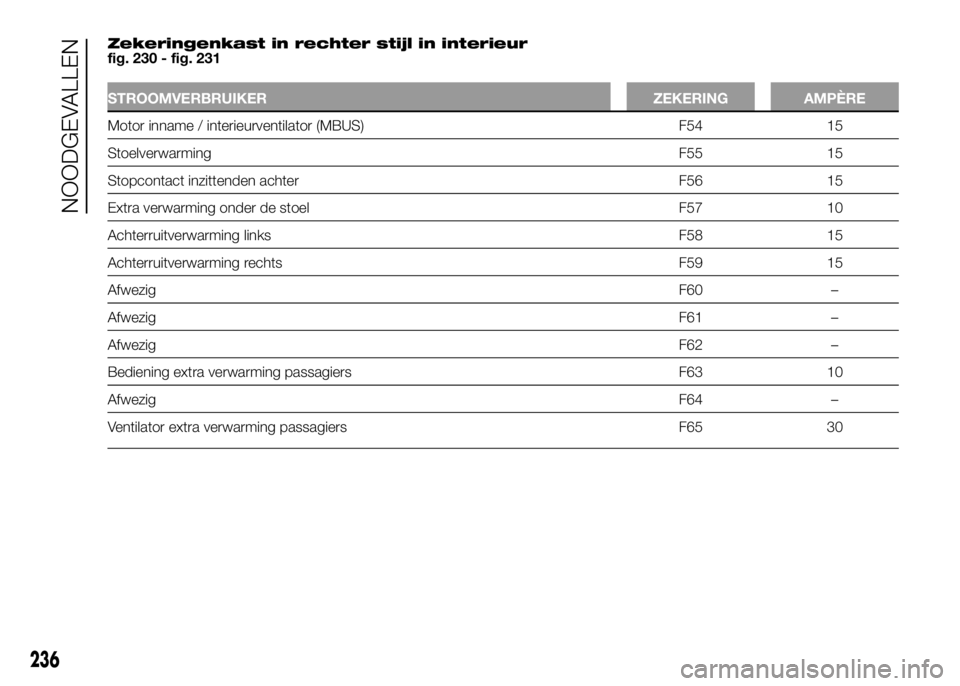

Zekeringenkast in rechter stijl in interieur
fig. 230 - fig. 231
STROOMVERBRUIKER ZEKERING AMPÈRE
Motor inname / interieurventilator (MBUS) F54 15
StoelverwarmingF55 15
Stopcontact inzittenden achter F56 15
Extra verwarming onder de stoel F57 10
Achterruitverwarming links F58 15
Achterruitverwarming rechts F59 15
AfwezigF60 –
AfwezigF61 –
AfwezigF62 –
Bediening extra verwarming passagiers F63 10
AfwezigF64 –
Ventilator extra verwarming passagiers F65 30
236
