Ga als volgt te werk om de dop te
sluiten:
❒duw de trechter naar binnen tot hij
vast zit;
❒sluit de dop.
190)
REMVLOEISTOF
191) 192)
50)
Draai de dop E fig. 239 - fig. 240 - fig.
241 - fig. 242 los en controleer of de
vloeistof in het reservoir op het
maximum niveau staat.
Het niveau in het reservoir mag nooit
boven het MAX-teken komen.
Gebruik de remvloeistof vermeld in de
tabel "Vloeistoffen en smeermiddelen"
(zie “Technische gegevens”).
OPMERKING Reinig zorgvuldig de
reservoirdop en het omliggende
oppervlak van de vulopening.
Zorg er goed voor dat er geen
verontreinigingen in het reservoir
terechtkomen als de dop geopend
wordt.
Gebruik voor het bijvullen altijd een
trechter met fijne zeef van maximaal
0,12 mm.BELANGRIJK Remvloeistof is
hygroscopisch (d.w.z. trekt water aan).
Daarom moet bij overwegend gebruik
van het voertuig in gebieden met grote
luchtvochtigheid, de vloeistof vaker
worden vervangen dan is aangegeven
in het “Geprogrammeerd
onderhoudsschema”.
BELANGRIJK
47) Wees voorzichtig bij het bijvullen
en meng nooit verschillende
soorten vloeistoffen: alle
vloeistoffen zijn specifiek en het
mengen ervan kan het voertuig
ernstig beschadigen.
48) De gebruikte motorolie en het
vervangen motoroliefilter bevatten
stoffen die schadelijk zijn voor
het milieu. Het verdient
aanbeveling de olie en de filters te
laten vervangen door het Fiat
Servicenetwerk.49) PARAFLU
UPantivries wordt
gebruikt voor het
motorkoelsysteem. Vul
koelvloeistof bij met dezelfde
kenmerken als de koelvloeistof
waarmee het koelsysteem reeds is
gevuld. PARAFLU
UPmag niet
met andere typen vloeistoffen
worden gemengd. Mocht dit toch
gebeuren, start de motor dan in
geen geval en neem contact op
met het Fiat Servicenetwerk.
50) Vermijd dat remvloeistof, die
uiterst corrosief is, in contact
komt met gelakte zones. Spoel bij
contact onmiddellijk af met water.
51) Houd bij draaiende motor het
stuurwiel niet langer dan 8
opeenvolgende seconden tegen
de eindaanslag gedraaid; dit
veroorzaakt geluid en kan het
systeem beschadigen.
BELANGRIJK
185) Rook nooit als er
werkzaamheden in de
motorruimte worden verricht. Er
kunnen brandbare gassen en
dampen aanwezig zijn en in brand
vliegen.
253

186) Wees bijzonder voorzichtig bij
het werken in de motorruimte
wanneer de motor heet is: gevaar
voor brandwonden. Vergeet niet
dat bij een warme motor de
ventilator onverwacht kan
inschakelen: gevaar voor letsel.
Sjaals, dassen of andere
loszittende kleding kunnen door
de bewegende onderdelen
worden meegetrokken.
187) Het koelsysteem staat onder
druk. Vervang, indien nodig, de
dop alleen door een origineel
exemplaar om de werking van het
systeem niet negatief te
beïnvloeden. Draai bij warme
motor de dop van het reservoir
niet los: gevaar voor
brandwonden.
188) Rijd nooit met een leeg
ruitensproeierreservoir:
ruitensproeiers zijn van
fundamenteel belang voor een
goed zicht.
189) Sommige in de handel
verkrijgbare
ruitensproeiervloeistoffen zijn
licht ontvlambaar. De motorruimte
bevat warme onderdelen die bij
contact met de vloeistof tot brand
kunnen leiden.190) Maak de dop niet van het
verlengstuk los zonder eerst het
systeem met de ring te hebben
uitgetrokken.
191) Remvloeistof is giftig en uiterst
corrosief. Als er per ongeluk
remvloeistof gemorst wordt,
moeten de betrokken delen
onmiddellijk worden gewassen
met water en neutrale zeep.
Vervolgens met veel water
afspoelen. In geval van inslikken
onmiddellijk een arts raadplegen.
192) Het symbool
op het reservoir
geeft aan dat een synthetische
remvloeistof moet worden
gebruikt, dus geen minerale
remvloeistof. Het gebruik van
minerale vloeistoffen kan de
speciale rubbers in het
remsysteem onherstelbaar
beschadigen.
193) Vermijd elk contact tussen de
stuurbekrachtigingsolie en de
hete motoronderdelen: de olie is
licht ontvlambaar.
BELANGRIJK
3) Het verbruik van de
stuurbekrachtigingsolie is
bijzonder laag; als na het bijvullen
binnen korte tijd het niveau weer
moet worden hersteld, dan moet
het systeem op eventuele
lekkages worden gecontroleerd
door het Fiat Servicenetwerk.
254
ONDERHOUD EN ZORG

LUCHTFILTER/
POLLENFILTER
Laat het luchtfilter vervangen door het
Fiat servicenetwerk.
LUCHTFILTER - STOFFIGE
WEGEN
(voor bepaalde versies/markten)
Het luchtfilter voor stoffige omgevingen
is voorzien van een
verstoppingsindicator A fig. 245. Lees
de verstoppingsindicator regelmatig
af (Zie "Geprogrammeerd
Onderhoudsschema" in het hoofdstuk
“Onderhoud en zorg”).Wanneer de vooringestelde
verstoppingsgraad is bereikt, gaat de
indicator B fig. 246 rood branden,
ook bij uitgeschakelde motor. Om de
indicator te resetten, reinig/vervang het
luchtfilter zoals bij normale versies en
reset de indicator door op de knop
C fig. 246 te drukken.
BELANGRIJK Reinig het filter met een
luchtstraal, gebruik geen water of
vloeibare reinigingsmiddelen.
Aangezien dit luchtfilter speciaal voor
stoffige omgevingen ontworpen is,
is het raadzaam het te laten vervangen
door het Fiat servicenetwerk.POLLENFILTER
Het pollenfilter moet door het Fiat
Servicenetwerk vervangen worden.
245F1A0238
246F1A0239
255

ACCU
De auto is voorzien van een
onderhoudsarme accu: onder normale
gebruiksomstandigheden hoeft er
niet bijgevuld te worden met
gedestilleerd water.
De accu moet echter wel regelmatig
door het Fiat Servicenetwerk of door
gespecialiseerd personeel
gecontroleerd worden.
De accu bevindt zich in de
passagiersruimte, vóór de pedalen.
Verwijder het beschermdeksel voor
toegang tot de accu.
194) 195)
ACCU VERVANGEN
Vervang indien nodig de accu door een
andere originele accu met dezelfde
specificaties.
Als de accu vervangen wordt door een
accu met andere specificaties, dan
zijn de onderhoudsintervallen die in het
“Onderhoudsschema” van dit
hoofdstuk zijn vermeld, niet meer
geldig.
Volg de aanwijzingen van de fabrikant
van de accu voor het onderhoud.
52) 53)
196) 197)
NUTTIG ADVIES OM DE
LEVENSDUUR VAN DE
ACCU TE VERLENGEN
Neem de volgende aanwijzingen in acht
om het snel ontladen van de accu te
voorkomen en de levensduur te
verlengen:
❒wanneer het voertuig wordt
geparkeerd, controleer dan of de
portieren, de motorkap en de
achterklep goed gesloten zijn.
Hiermee wordt voorkomen dat de
interieurverlichting blijft branden;
❒schakel de interieurverlichting uit: het
voertuig is in ieder geval uitgerust
met een systeem voor automatische
uitschakeling van de
interieurverlichting;
❒houd accessoires (bijv. autoradio,
alarmknipperlichten, etc.) niet te
lang ingeschakeld wanneer de motor
is uitgezet;
❒maak voordat werkzaamheden aan
de elektrische installatie worden
uitgevoerd, de negatieve accukabel
los middels de daarvoor bestemde
klem;
❒Trek de accuklemmen stevig aan.BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid
en het bestuurdersportier is gesloten,
minstens één minuut alvorens de
elektrische voeding naar de accu los te
koppelen. Wanneer de elektrische
voeding naar de accu weer wordt
aangesloten, controleren of de
contactsleutel in de stand STOP staat
en of het bestuurdersportier gesloten is.
BELANGRIJK Als het ladingsniveau
gedurende langere tijd onder 50% blijft,
raakt de accu door sulfatering
beschadigd. Hierdoor verminderen de
capaciteit en het startvermogen.
De accu is in dit geval ook gevoeliger
voor bevriezing (dit kan reeds bij
temperaturen van -10°C gebeuren).
Als het voertuig langere tijd niet gebruikt
wordt, zie dan "Langdurige stilstand
van de auto” in het hoofdstuk "Starten
en rijden".
256
ONDERHOUD EN ZORG
4)

Als men na aanschaf van het voertuig
accessoires wil monteren die constante
elektrische voeding nodig hebben
(diefstalalarm, enz.) of veel stroom
verbruiken, dient men contact op te
nemen met het gespecialiseerde
personeel van het Fiat Servicenetwerk.
Zij kunnen het totale stroomverbruik
beoordelen en controleren of de
elektrische installatie hierop berekend is
en of het noodzakelijk is een accu met
een grotere capaciteit te monteren.
Er zijn namelijk ook apparaten die bij
afgezette motor stroom blijven
verbruiken en op deze manier de accu
ontladen.
BELANGRIJK Als het voertuig is
voorzien van een tachograaf en 5
dagen niet wordt gebruikt, is het
raadzaam om de minpool van de accu
los te koppelen om ontlading van de
accu te voorkomen.
Als het voertuig is uitgerust met een
acculoskoppelfunctie (accuschakelaar),
zie dan voor de beschrijving van de
loskoppelprocedure de paragraaf
"Bedieningselementen" in "Dashboard
en bedieningselementen").
BELANGRIJK
194) Accuvloeistof is giftig en
corrosief. Vermijd contact met
huid en ogen. Houd open vuur en
bronnen van vonken uit de buurt
van de accu: brand- en
ontploffingsgevaar.
195) Als de accu met onvoldoende
vloeistof werkt, kan dit de accu
onherstelbaar beschadigen en
een explosie veroorzaken.
196) Alvorens aan het elektrische
systeem te gaan werken, de
negatieve accukabel losmaken
middels de daarvoor bestemde
klem, na ten minste een minuut te
hebben gewacht nadat de
contactsleutel op STOP is
geplaatst.
197) Draag altijd een speciale bril
wanneer aan of in de buurt van
de accu wordt gewerkt.
BELANGRIJK
52) Verkeerde installatie van
elektrische en elektronische
apparatuur kan ernstige schade
aan het voertuig toebrengen.
Als na aanschaf van het voertuig
accessoires (alarmsysteem,
mobiele telefoon, enz.)
gemonteerd moeten worden,
neem dan contact op met het Fiat
Servicenetwerk, dat de
geschiktste apparaten weet aan
te raden en vooral kan beoordelen
of een accu met een grotere
capaciteit nodig is.
53) Als het voertuig langdurig
gestald moet worden bij zeer lage
temperaturen, verwijder dan de
accu en breng deze naar een
verwarmde plek, om bevriezing te
voorkomen.
257

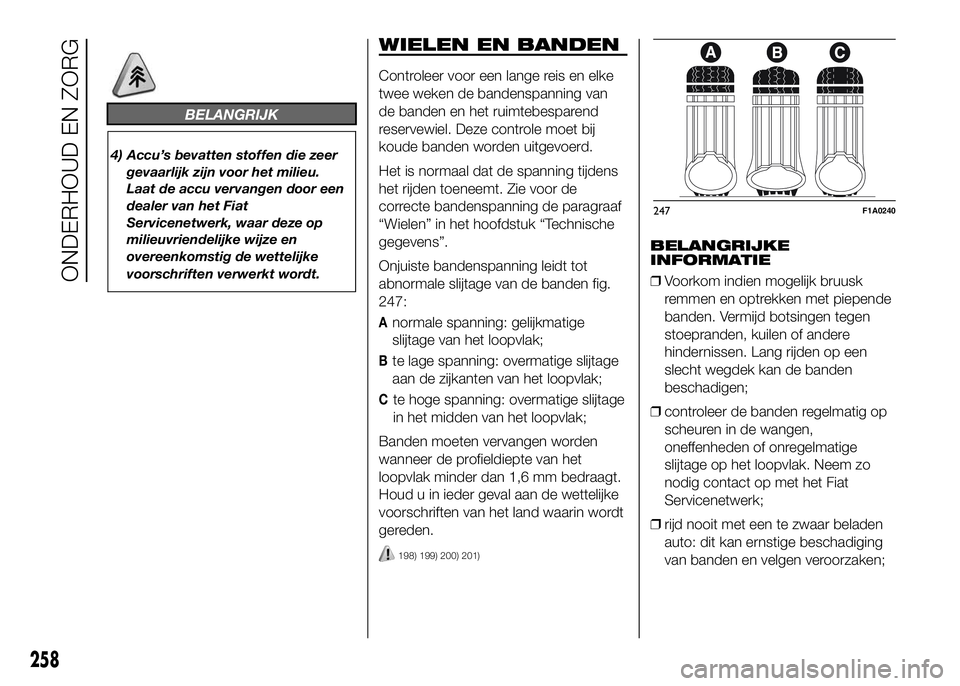

BELANGRIJK
4) Accu’s bevatten stoffen die zeer
gevaarlijk zijn voor het milieu.
Laat de accu vervangen door een
dealer van het Fiat
Servicenetwerk, waar deze op
milieuvriendelijke wijze en
overeenkomstig de wettelijke
voorschriften verwerkt wordt.
WIELEN EN BANDEN
Controleer voor een lange reis en elke
twee weken de bandenspanning van
de banden en het ruimtebesparend
reservewiel. Deze controle moet bij
koude banden worden uitgevoerd.
Het is normaal dat de spanning tijdens
het rijden toeneemt. Zie voor de
correcte bandenspanning de paragraaf
“Wielen” in het hoofdstuk “Technische
gegevens”.
Onjuiste bandenspanning leidt tot
abnormale slijtage van de banden fig.
247:
Anormale spanning: gelijkmatige
slijtage van het loopvlak;
Bte lage spanning: overmatige slijtage
aan de zijkanten van het loopvlak;
Cte hoge spanning: overmatige slijtage
in het midden van het loopvlak;
Banden moeten vervangen worden
wanneer de profieldiepte van het
loopvlak minder dan 1,6 mm bedraagt.
Houd u in ieder geval aan de wettelijke
voorschriften van het land waarin wordt
gereden.
198) 199) 200) 201)
BELANGRIJKE
INFORMATIE
❒Voorkom indien mogelijk bruusk
remmen en optrekken met piepende
banden. Vermijd botsingen tegen
stoepranden, kuilen of andere
hindernissen. Lang rijden op een
slecht wegdek kan de banden
beschadigen;
❒controleer de banden regelmatig op
scheuren in de wangen,
oneffenheden of onregelmatige
slijtage op het loopvlak. Neem zo
nodig contact op met het Fiat
Servicenetwerk;
❒rijd nooit met een te zwaar beladen
auto: dit kan ernstige beschadiging
van banden en velgen veroorzaken;
247F1A0240
258
ONDERHOUD EN ZORG

❒stop onmiddellijk bij een lekke band
en verwissel het wiel om
beschadiging van de band, de velg,
de wielophanging en de
stuurinrichting te voorkomen;
❒banden verouderen, ook als ze
weinig gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen betekenen
dat de band verouderd is. Laat de
banden door gespecialiseerd
personeel controleren als ze langer
dan 6 jaar onder de auto zijn
gemonteerd. Vergeet ook niet het
reservewiel zorgvuldig te laten
controleren;
❒monteer in geval van vervanging altijd
nieuwe banden en vermijd banden
waarvan de herkomst dubieus is;
❒bij de montage van een nieuwe band
moet ook het ventiel worden
vervangen;
❒om een gelijkmatige slijtage van voor-
en achterbanden te garanderen,
wordt geadviseerd ze elke 10-15
duizend kilometer van as te
verwisselen; houd de banden aan
dezelfde zijde van het voertuig
gemonteerd zodat de draairichting
niet wordt omgekeerd.BELANGRIJK Controleer bij het
vervangen van een band of de
TPMS-sensor voor
bandenspanningcontrole ook van de
vorige velg is afgenomen, samen met
het ventiel.
BELANGRIJK
198) Onthoud dat de wegligging van
het voertuig in grote mate van een
juiste bandenspanning afhankelijk
is.
199) Als de spanning te laag is, raakt
de band oververhit, met mogelijke
ernstige beschadiging als gevolg.
200) Verwissel de banden niet
kruiselings, door ze van de
rechterzijde naar de linkerzijde en
omgekeerd te verplaatsen.
201) Voer bij lichtmetalen velgen
nooit spuitwerkzaamheden uit die
een temperatuur vereisen boven
150°C. Dit kan de mechanische
eigenschappen van de wielen
in gevaar brengen.
RUBBER SLANGEN
Houd voor wat betreft de rubber
slangen van het rem- en
brandstoftoevoersysteem zorgvuldig
het “Geprogrammeerd
Onderhoudsschema” in dit hoofdstuk
aan.
Ozon, hoge temperaturen en een
langdurig gebrek aan vloeistof in het
systeem zorgen ervoor dat de slangen
uitdrogen en scheuren, met mogelijke
lekkage als gevolg. Daarom zijn
zorgvuldige controles noodzakelijk.
259

RUITENWISSER
WISSERBLADEN
Maak de wisserbladen regelmatig met
speciale producten schoon; wij raden
TUTELA PROFESSIONAL SC 35 aan.
Vervang de wisserbladen wanneer
het rubber vervormd of versleten is. Het
is in elk geval raadzaam de
wisserbladen ongeveer jaarlijks te
vervangen.
Met enkele eenvoudige
voorzorgsmaatregelen kan de
beschadiging van het wisserblad
worden gereduceerd:
❒bij temperaturen onder het vriespunt
moet men controleren of het
wisserblad niet aan de ruit
vastgevroren is. Gebruik zo nodig
een antivriesmiddel om de wissers vrij
te maken;
❒verwijder sneeuw van de ruit: dit
voorkomt schade aan de
wisserbladen en beschermt de
ruitenwissermotor tegen
oververhitting;
❒gebruik de ruitenwissers/
achterruitwisser nooit op een droge
ruit.
202)
Wisserbladen voorruit
vervangen
54)
Ga als volgt te werk:
❒hef de wisserarm op, druk op het
lipje A fig. 248 van de springveer
en verwijder het wisserblad van de
arm;
❒monteer het nieuwe wisserblad door
het lipje in de speciale zitting op de
wisserarm te blokkeren;
❒breng de wisserarm voorzichtig tegen
de ruit.RUITENSPROEIERS
Ruitensproeier fig. 249
Als de ruitensproeiers niet goed
werken, controleer dan eerst of er
ruitensproeiervloeistof in het reservoir zit
(zie “Niveaus controleren” in dit
hoofdstuk).
Controleer vervolgens of de
sproeigaatjes niet verstopt zijn. Gebruik
zo nodig een naald om ze te
ontstoppen.
De sproeistralen kunnen gericht worden
door de sproeiers met een platte
schroevendraaier af te stellen.
De sproeistralen moeten op circa een
derde van de bovenrand van de ruit
worden gericht.
248F1A0241
249F1A0242
260
ONDERHOUD EN ZORG
