2016 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

23
jumper_hr_Chap02_Pret-a-Partir_ed01-2015
1. Putomjer (km/milje).
2.
Ekran.
3.


Pokazivač razine goriva.
4.


Pokazivač temperature rashladne

tekućine.
5.

Brojač okretaja.
PlOČA S INSTRUMENTIMA
Ekran
U donjem dijelu:
-

Sat.
-


V
anjska temperatura.
-

Prijeđeni kilometri / milje.
-


Putno računalo (autonomija,

potrošnja...).
-

V
isina svjetlosnog snopa farova.
-

Programabilno upozorenje za

prekoračenje brzine.
-

T
empomat ili limitator brzine.
-

Pokazivač promjene stupnja prijenosa.
-


Stop & Start.
U gornjem dijelu:
-


Datum.
-


Servisni brojač.
-


Poruke upozorenja.
-


Poruke o statusu funkcija.
-


Konfiguracija vozila.
Vozačko mjesto
2
SPREMNI ZA PoLAZAK

24
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

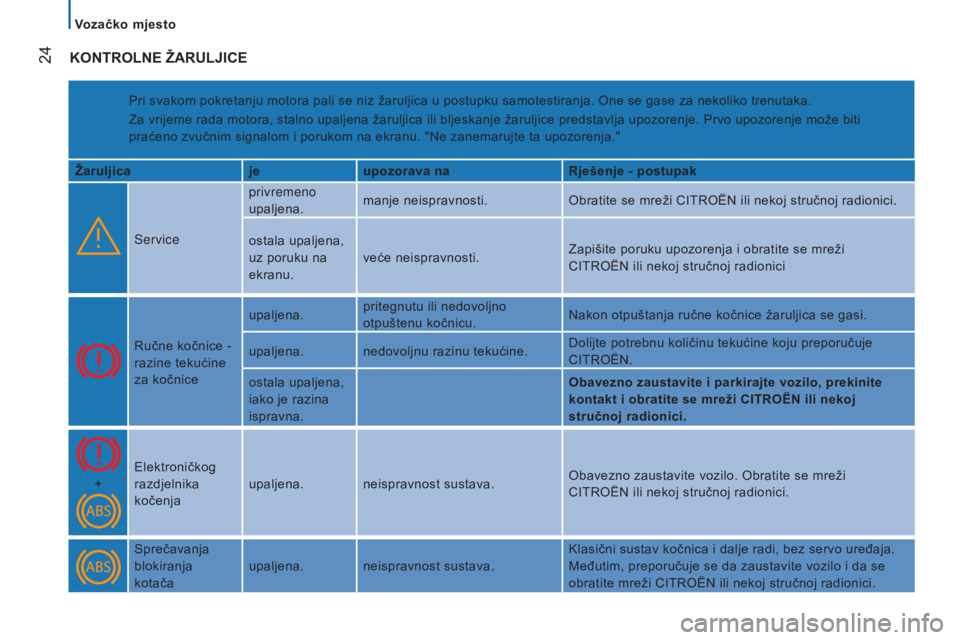

KONTROlNE ŽARUlJICE
Pri svakom pokretanju motora pali se niz žaruljica u postupku samotestiranja. One se gase za nekoliko trenutaka.
Za vrijeme rada motora, stalno upaljena žaruljica ili bljeskanje žaruljice predstavlja upozorenje. Prvo upozorenje može biti
praćeno zvučnim signalom i porukom na ekranu. "Ne zanemarujte ta upozorenja."
Žaruljica jeupozorava na Rješenje - postupak
Service privremeno
upaljena.
manje neispravnosti.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
ostala upaljena,
uz poruku na
ekranu. veće neispravnosti.
Zapišite poruku upozorenja i obratite se mreži
CITROËN ili nekoj stručnoj radionici
Ručne kočnice -
razine tekućine
za kočnice upaljena.
pritegnutu ili nedovoljno
otpuštenu kočnicu. Nakon otpuštanja ručne kočnice žaruljica se gasi.
upaljena. nedovoljnu razinu tekućine. Dolijte potrebnu količinu tekućine koju preporučuje
CITROËN.
ostala upaljena,
iako je razina
ispravna. Obavezno zaustavite i parkirajte vozilo, prekinite
kontakt i obratite se mreži CITROËN ili nekoj
stručnoj radionici.
+ Elektroničkog
razdjelnika
kočenja upaljena. neispravnost sustava.
Obavezno zaustavite vozilo. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Sprečavanja
blokiranja
kotača upaljena. neispravnost sustava. Klasični sustav kočnica i dalje radi, bez servo uređaja.
Međutim, preporučuje se da zaustavite vozilo i da se
obratite mreži CITROËN ili nekoj stručnoj radionici.
Vozačko mjesto

25
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

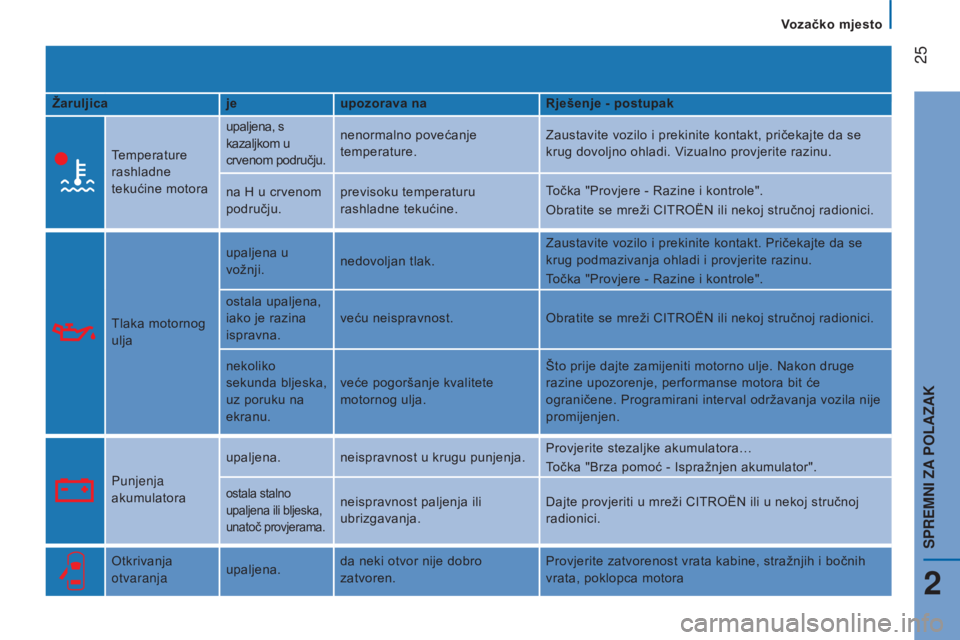

Žaruljicajeupozorava na Rješenje - postupak
Temperature
rashladne
tekućine motora upaljena, s
kazaljkom u
crvenom području.
nenormalno povećanje
temperature.
Zaustavite vozilo i prekinite kontakt, pričekajte da se
krug dovoljno ohladi. Vizualno provjerite razinu.
na H u crvenom
području. previsoku temperaturu
rashladne tekućine. Točka "Provjere - Razine i kontrole".
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Tlaka motornog
ulja upaljena u
vožnji.
nedovoljan tlak. Zaustavite vozilo i prekinite kontakt. Pričekajte da se
krug podmazivanja ohladi i provjerite razinu.
Točka "Provjere - Razine i kontrole".
ostala upaljena,
iako je razina
ispravna. veću neispravnost.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
nekoliko
sekunda bljeska,
uz poruku na
ekranu. veće pogoršanje kvalitete
motornog ulja. Što prije dajte zamijeniti motorno ulje. Nakon druge
razine upozorenje, performanse motora bit će
ograničene. Programirani interval održavanja vozila nije
promijenjen.
Punjenja
akumulatora upaljena. neispravnost u krugu punjenja.
Provjerite stezaljke akumulatora…
Točka "Brza pomoć - Ispražnjen akumulator".
ostala stalno
upaljena ili bljeska,
unatoč provjerama.neispravnost paljenja ili
ubrizgavanja.Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Otkrivanja
otvaranja upaljena.da neki otvor nije dobro
zatvoren. Provjerite zatvorenost vrata kabine, stražnjih i bočnih
vrata, poklopca motora
Vozačko mjesto
2
SPREMNI ZA PoLAZAK

26
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

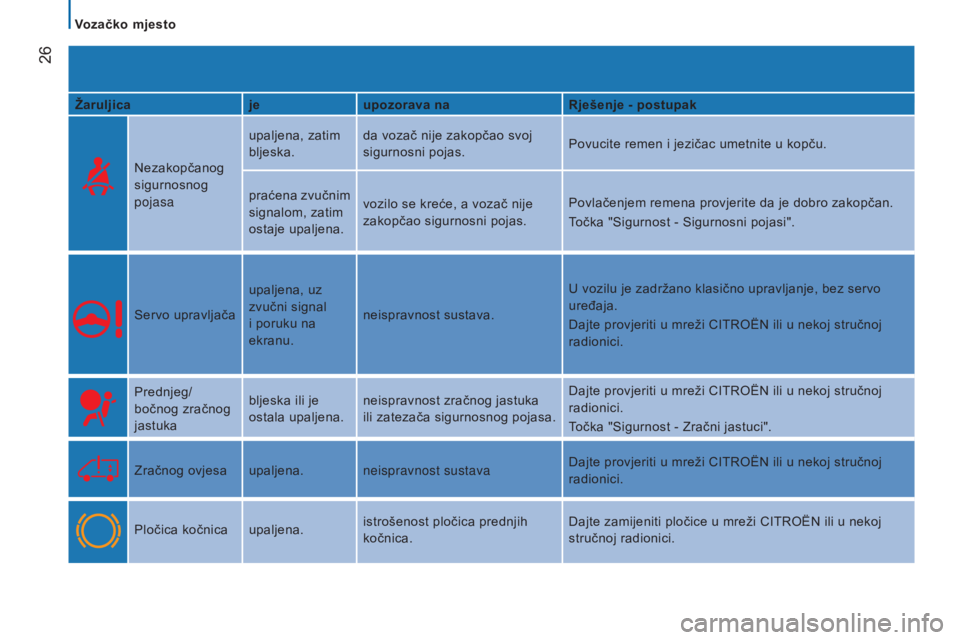

Žaruljicajeupozorava na Rješenje - postupak
Nezakopčanog
sigurnosnog
pojasa upaljena, zatim
bljeska.
da vozač nije zakopčao svoj
sigurnosni pojas.
Povucite remen i jezičac umetnite u kopču.
praćena zvučnim
signalom, zatim
ostaje upaljena. vozilo se kreće, a vozač nije
zakopčao sigurnosni pojas.
Povlačenjem remena provjerite da je dobro zakopčan.
Točka "Sigurnost - Sigurnosni pojasi".
Servo upravljača upaljena, uz
zvučni signal
i poruku na
ekranu.neispravnost sustava. U vozilu je zadržano klasično upravljanje, bez servo
uređaja.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Prednjeg/
bočnog zračnog
jastuka bljeska ili je
ostala upaljena.
neispravnost zračnog jastuka
ili zatezača sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Točka "Sigurnost - Zračni jastuci".
Zračnog ovjesa upaljena. neispravnost sustavaDajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Pločica kočnica upaljena. istrošenost pločica prednjih
kočnica.Dajte zamijeniti pločice u mreži CITROËN ili u nekoj
stručnoj radionici.
Vozačko mjesto

27
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

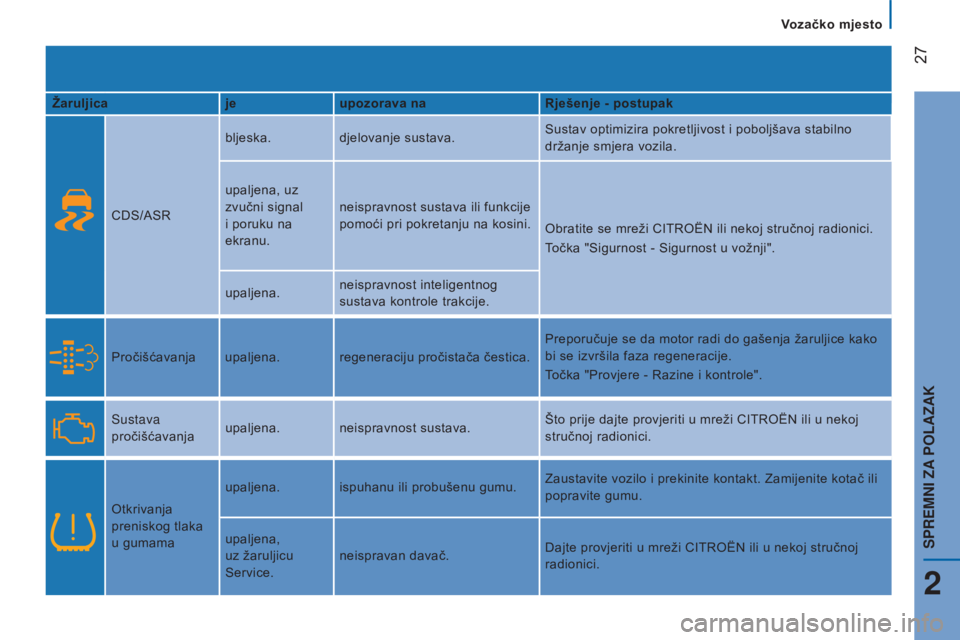

Žaruljicajeupozorava na Rješenje - postupak
CDS/ASR bljeska.
djelovanje sustava. Sustav optimizira pokretljivost i poboljšava stabilno
držanje smjera vozila.
upaljena, uz
zvučni signal
i poruku na
ekranu. neispravnost sustava ili funkcije
pomoći pri pokretanju na kosini.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Točka "Sigurnost - Sigurnost u vožnji".
upaljena. neispravnost inteligentnog
sustava kontrole trakcije.
Pročišćavanja upaljena. regeneraciju pročistača čestica. Preporučuje se da motor radi do gašenja žaruljice kako
bi se izvršila faza regeneracije.
Točka "Provjere - Razine i kontrole".
Sustava
pročišćavanja upaljena. neispravnost sustava. Što prije dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Otkrivanja
preniskog tlaka
u gumama upaljena. ispuhanu ili probušenu gumu.
Zaustavite vozilo i prekinite kontakt. Zamijenite kotač ili
popravite gumu.
upaljena,
uz žaruljicu
Service. neispravan davač.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Vozačko mjesto
2
SPREMNI ZA PoLAZAK

28
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

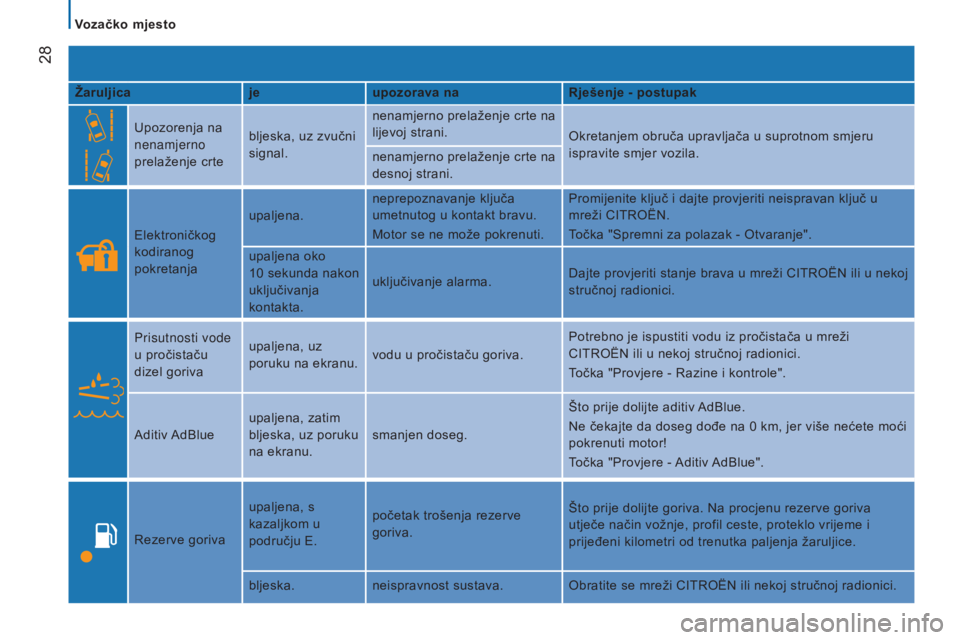

Žaruljicajeupozorava na Rješenje - postupak
Upozorenja na
nenamjerno
prelaženje crte bljeska, uz zvučni
signal. nenamjerno prelaženje crte na
lijevoj strani.
Okretanjem obruča upravljača u suprotnom smjeru
ispravite smjer vozila.
nenamjerno prelaženje crte na
desnoj strani.
Elektroničkog
kodiranog
pokretanja upaljena.
neprepoznavanje ključa
umetnutog u kontakt bravu.
Motor se ne može pokrenuti. Promijenite ključ i dajte provjeriti neispravan ključ u
mreži CITROËN.
Točka "Spremni za polazak - Otvaranje".
upaljena oko
10
sekunda nakon
uključivanja
kontakta. uključivanje alarma.
Dajte provjeriti stanje brava u mreži CITROËN ili u nekoj
stručnoj radionici.
Prisutnosti vode
u pročistaču
dizel goriva upaljena, uz
poruku na ekranu.
vodu u pročistaču goriva. Potrebno je ispustiti vodu iz pročistača u mreži
CITROËN ili u nekoj stručnoj radionici.
Točka "Provjere - Razine i kontrole".
Aditiv AdBlue upaljena, zatim
bljeska, uz poruku
na ekranu. smanjen doseg. Što prije dolijte aditiv AdBlue.
Ne čekajte da doseg dođe na 0
km, jer više nećete moći
pokrenuti motor!
Točka "Provjere - Aditiv AdBlue".
Rezerve goriva upaljena, s
kazaljkom u
području E.
početak trošenja rezerve
goriva.
Što prije dolijte goriva. Na procjenu rezerve goriva
utječe način vožnje, profil ceste, proteklo vrijeme i
prijeđeni kilometri od trenutka paljenja žaruljice.
bljeska. neispravnost sustava. Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Vozačko mjesto

29
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

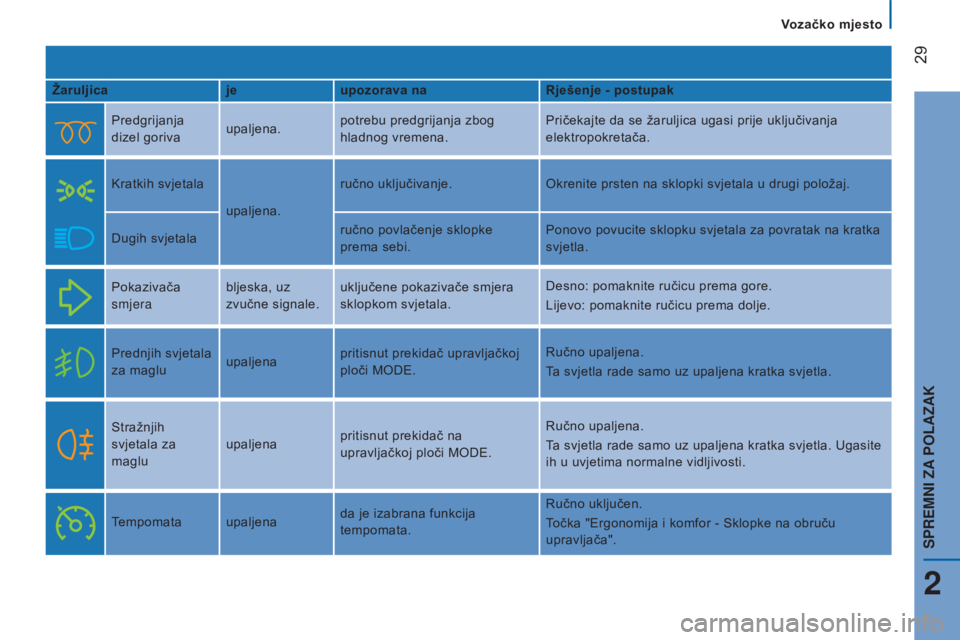

Žaruljicajeupozorava na Rješenje - postupak
Predgrijanja
dizel goriva upaljena.potrebu predgrijanja zbog
hladnog vremena. Pričekajte da se žaruljica ugasi prije uključivanja
elektropokretača.
Kratkih svjetala upaljena.ručno uključivanje.
Okrenite prsten na sklopki svjetala u drugi položaj.
Dugih svjetala ručno povlačenje sklopke
prema sebi.Ponovo povucite sklopku svjetala za povratak na kratka
svjetla.
Pokazivača
smjera bljeska, uz
zvučne signale.uključene pokazivače smjera
sklopkom svjetala. Desno: pomaknite ručicu prema gore.
Lijevo: pomaknite ručicu prema dolje.
Prednjih svjetala
za maglu upaljenapritisnut prekidač upravljačkoj
ploči MODE. Ručno upaljena.
Ta svjetla rade samo uz upaljena kratka svjetla.
Stražnjih
svjetala za
maglu upaljena
pritisnut prekidač na
upravljačkoj ploči MODE. Ručno upaljena.
Ta svjetla rade samo uz upaljena kratka svjetla. Ugasite
ih u uvjetima normalne vidljivosti.
Tempomata upaljena da je izabrana funkcija
tempomata.Ručno uključen.
Točka "Ergonomija i komfor - Sklopke na obruču
upravljača".
Vozačko mjesto
2
SPREMNI ZA PoLAZAK

30
jumper_hr_Chap02_Pret-a-Partir_ed01-2015

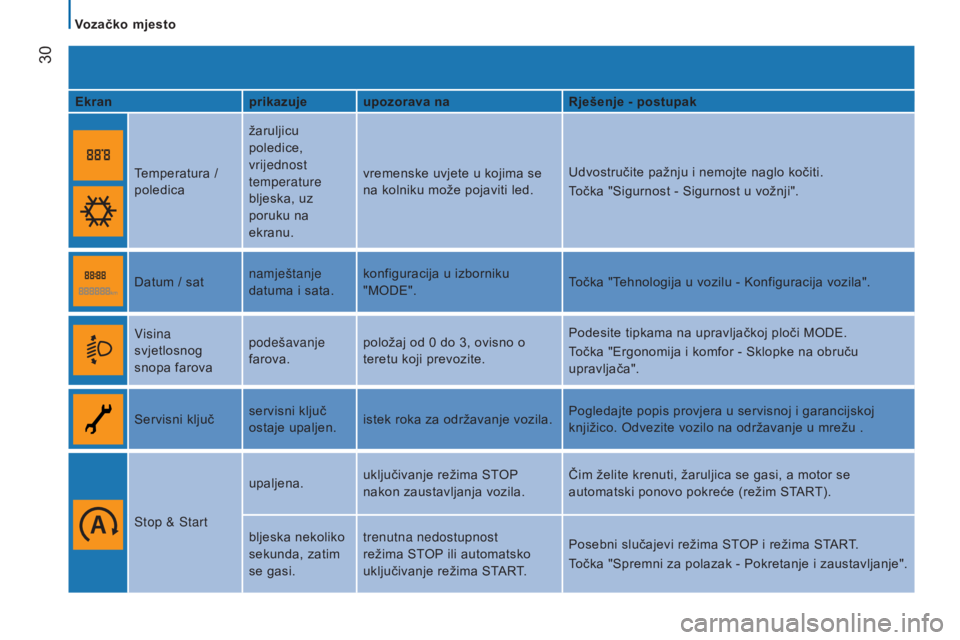

Ekranprikazuje upozorava na Rješenje - postupak
Temperatura /
poledica žaruljicu
poledice,
vrijednost
temperature
bljeska, uz
poruku na
ekranu.vremenske uvjete u kojima se
na kolniku može pojaviti led.
Udvostručite pažnju i nemojte naglo kočiti.
Točka "Sigurnost - Sigurnost u vožnji".
Datum / sat namještanje
datuma i sata.konfiguracija u izborniku
"MODE".
Točka "Tehnologija u vozilu - Konfiguracija vozila".
Visina
svjetlosnog
snopa farova podešavanje
farova.
položaj od 0
do 3, ovisno o
teretu koji prevozite. Podesite tipkama na upravljačkoj ploči MODE.
Točka "Ergonomija i komfor - Sklopke na obruču
upravljača".
Servisni ključ servisni ključ
ostaje upaljen.istek roka za održavanje vozila. Pogledajte popis provjera u servisnoj i garancijskoj
knjižico. Odvezite vozilo na održavanje u mrežu .
Stop & Start upaljena.
uključivanje režima STOP
nakon zaustavljanja vozila. Čim želite krenuti, žaruljica se gasi, a motor se
automatski ponovo pokreće (režim START).
bljeska nekoliko
sekunda, zatim
se gasi. trenutna nedostupnost
režima STOP ili automatsko
uključivanje režima START.
Posebni slučajevi režima STOP i režima START.
Točka "Spremni za polazak - Pokretanje i zaustavljanje".
Vozačko mjesto
