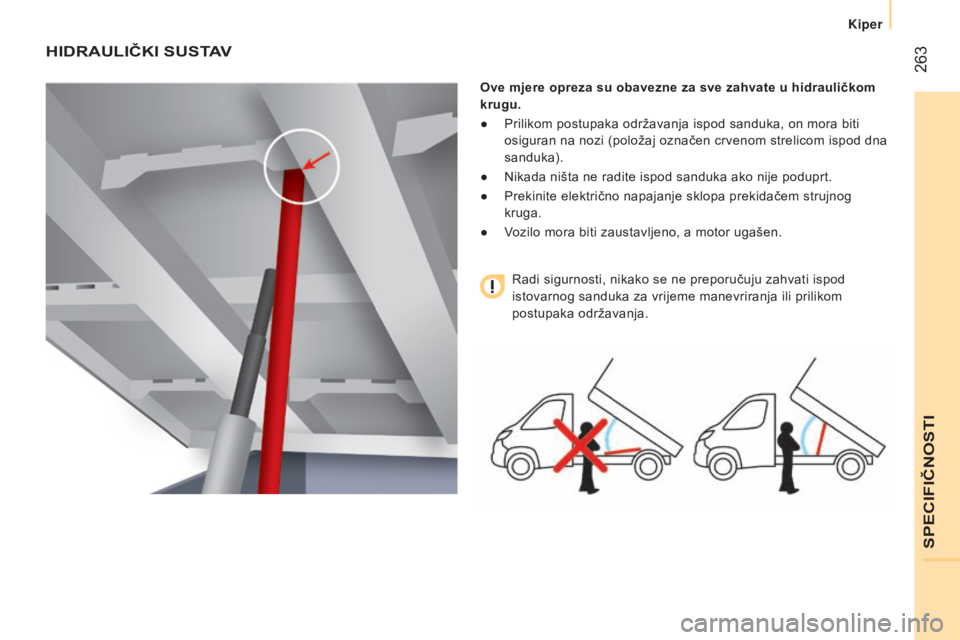

HIDRAUlIČKI SUSTAV
Ove mjere opreza su obavezne za sve zahvate u hidrauličkom
krugu.
●
Prilikom postupaka održavanja ispod sanduka, on mora biti

osiguran na nozi (položaj označen crvenom strelicom ispod dna
sanduka).
●

Nikada ništa ne radite ispod sanduka ako nije poduprt.
●


Prekinite električno napajanje sklopa prekidačem strujnog

kruga.
●

V
ozilo mora biti zaustavljeno, a motor ugašen.
Radi sigurnosti, nikako se ne preporučuju zahvati ispod
istovarnog sanduka za vrijeme manevriranja ili prilikom
postupaka održavanja.
SPECIFIČNOSTI
Kiper

264
jumper_hr_Chap11_Particularites_ed01-2015

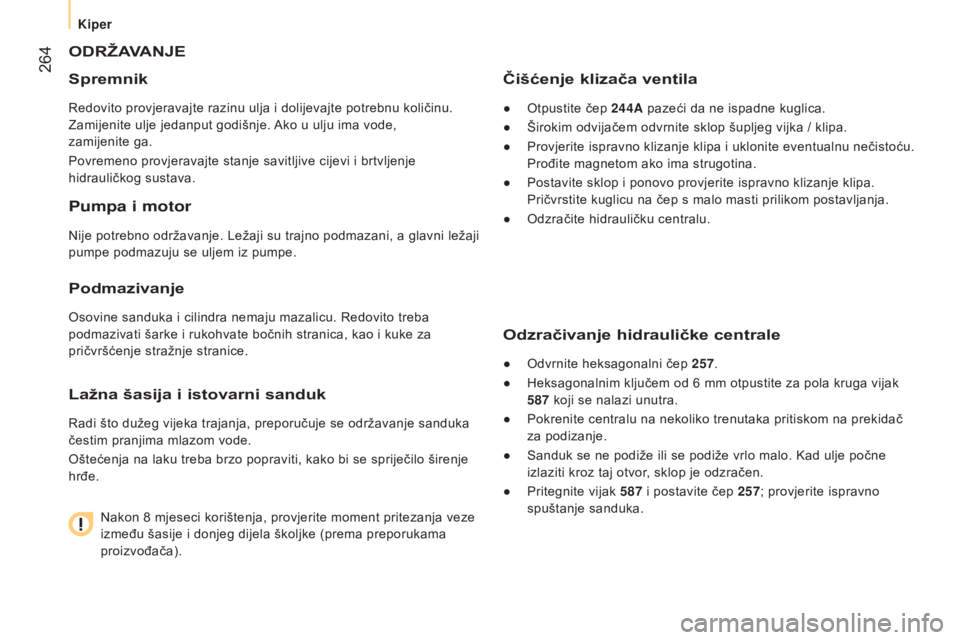

ODRŽAVANJE
Spremnik
Redovito provjeravajte razinu ulja i dolijevajte potrebnu količinu.
Zamijenite ulje jedanput godišnje. Ako u ulju ima vode,
zamijenite ga.
Povremeno provjeravajte stanje savitljive cijevi i brtvljenje
hidrauličkog sustava.
Pumpa i motor
Nije potrebno održavanje. Ležaji su trajno podmazani, a glavni ležaji
pumpe podmazuju se uljem iz pumpe.
Podmazivanje
Osovine sanduka i cilindra nemaju mazalicu. Redovito treba
podmazivati šarke i rukohvate bočnih stranica, kao i kuke za
pričvršćenje stražnje stranice.
lažna šasija i istovarni sanduk
Radi što dužeg vijeka trajanja, preporučuje se održavanje sanduka
čestim pranjima mlazom vode.
Oštećenja na laku treba brzo popraviti, kako bi se spriječilo širenje
hrđe.
Nakon 8
mjeseci korištenja, provjerite moment pritezanja veze
između šasije i donjeg dijela školjke (prema preporukama
proizvođača).
Čišćenje klizača ventila
● Otpustite čep 244A pazeći da ne ispadne kuglica.
●
Širokim odvijačem odvrnite sklop šupljeg vijka / klipa.
●


Provjerite
ispravno klizanje klipa i uklonite eventualnu nečistoću.
Prođite magnetom ako ima strugotina.
●

Postavite sklop i ponovo provjerite ispravno klizanje klipa.

Pričvrstite kuglicu na čep s malo masti prilikom postavljanja.
●

Odzračite hidrauličku centralu.
Odzračivanje hidrauličke centrale
● Odvrnite heksagonalni čep 257.
●
Heksagonalnim ključem od 6
mm otpustite za pola kruga vijak
587

koji se nalazi unutra.
●


Pokrenite centralu na nekoliko trenutaka pritiskom na prekidač

za podizanje.
●

Sanduk se ne podiže ili se podiže vrlo malo. Kad ulje počne

izlaziti kroz taj otvor, sklop je odzračen.
●

Pritegnite vijak
587
i postavite čep
257; provjerite ispravno
spuštanje sanduka.
Kiper

265
jumper_hr_Chap11_Particularites_ed01-2015

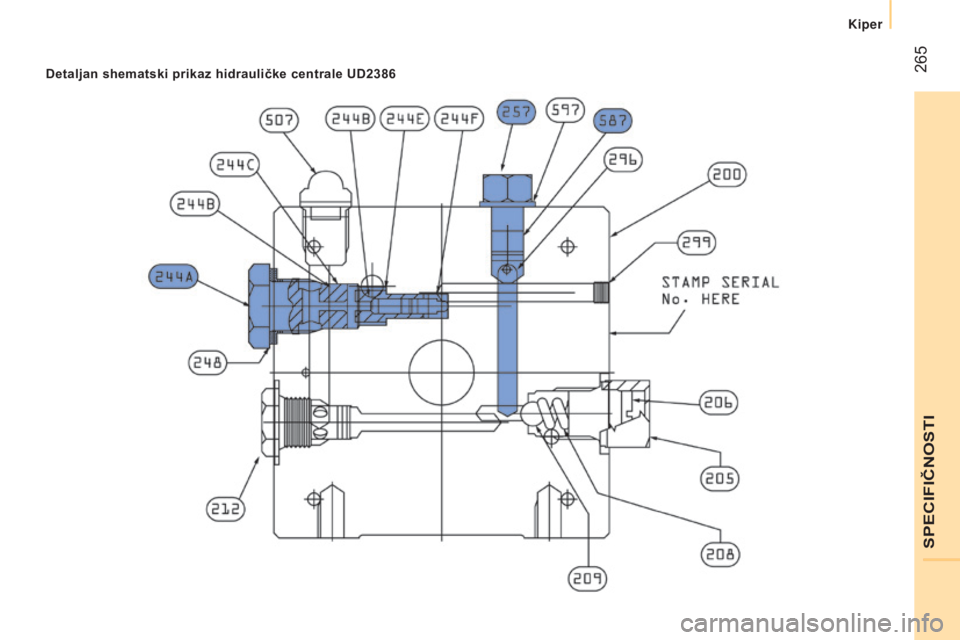

Detaljan shematski prikaz hidrauličke centrale UD2386
SPECIFIČNOSTI
Kiper

266
jumper_hr_Chap11_Particularites_ed01-2015

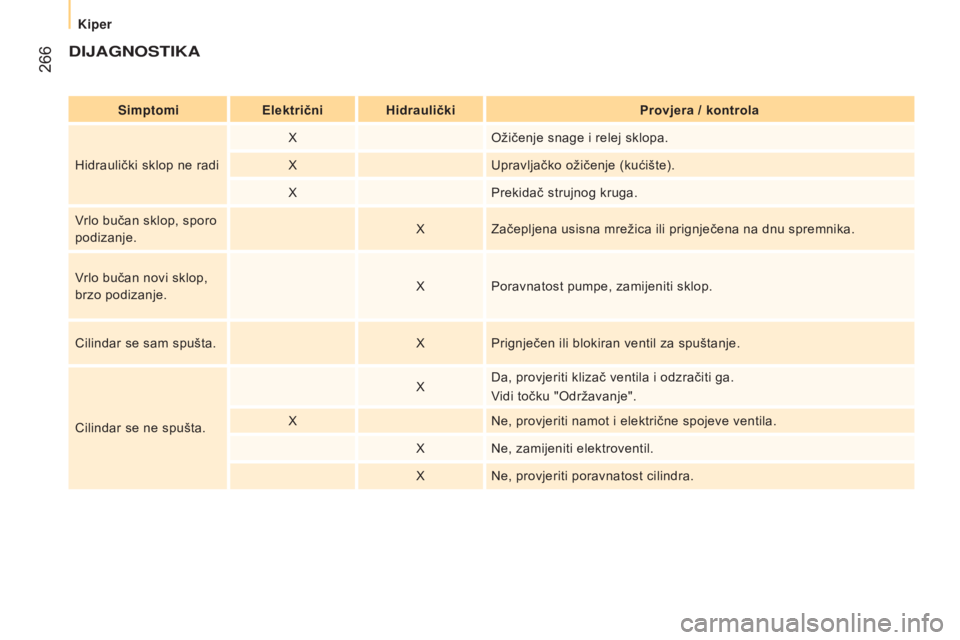

dIJAGNoSTIKA
SimptomiElektrični Hidraulički Provjera / kontrola
Hidraulički sklop ne radi X
Ožičenje snage i relej sklopa.
X Upravljačko ožičenje (kućište).
X Prekidač strujnog kruga.
Vrlo bučan sklop, sporo
podizanje. X
Začepljena usisna mrežica ili prignječena na dnu spremnika.
Vrlo bučan novi sklop,
brzo podizanje. X
Poravnatost pumpe, zamijeniti sklop.
Cilindar se sam spušta. XPrignječen ili blokiran ventil za spuštanje.
Cilindar se ne spušta. X
Da, provjeriti klizač ventila i odzračiti ga.
Vidi točku "Održavanje".
X Ne, provjeriti namot i električne spojeve ventila.
X Ne, zamijeniti elektroventil.
X Ne, provjeriti poravnatost cilindra.
Kiper

267
jumper_hr_Chap11_Particularites_ed01-2015

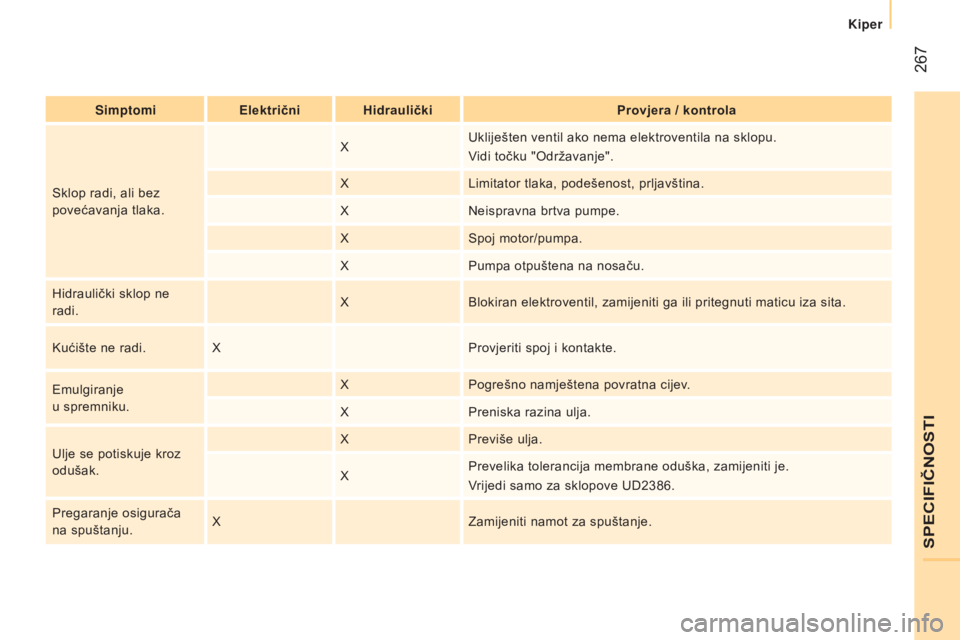

SimptomiElektrični Hidraulički Provjera / kontrola
Sklop radi, ali bez
povećavanja tlaka. X
Ukliješten ventil ako nema elektroventila na sklopu.
Vidi točku "Održavanje".
X Limitator tlaka, podešenost, prljavština.
X Neispravna brtva pumpe.
X Spoj motor/pumpa.
X Pumpa otpuštena na nosaču.
Hidraulički sklop ne
radi. X
Blokiran elektroventil, zamijeniti ga ili pritegnuti maticu iza sita.
Kućište ne radi. X Provjeriti spoj i kontakte.
Emulgiranje
u spremniku. X
Pogrešno namještena povratna cijev.
X Preniska razina ulja.
Ulje se potiskuje kroz
odušak. X
Previše ulja.
X Prevelika tolerancija membrane oduška, zamijeniti je.
Vrijedi samo za sklopove UD2386.
Pregaranje osigurača
na spuštanju. X
Zamijeniti namot za spuštanje.
SPECIFIČNOSTI
Kiper
