2016 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

71
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

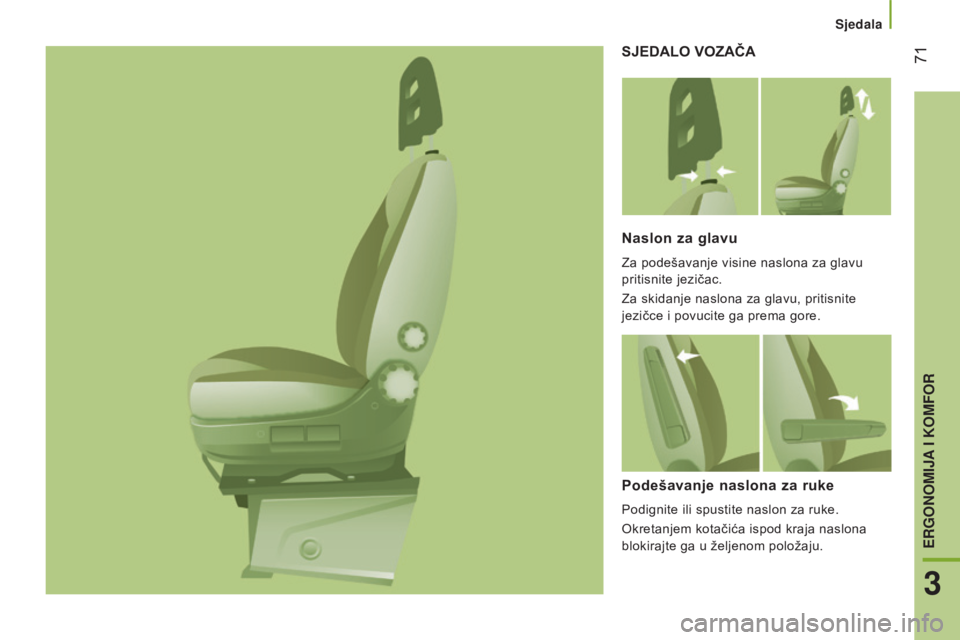

SJEDAlO VOZAČA
Naslon
za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruke
Podignite ili spustite naslon za ruke.
Okretanjem kotačića ispod kraja naslona
blokirajte ga u željenom položaju.
Sjedala
3
ERGoNoMIJA I KoMFoR

72
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

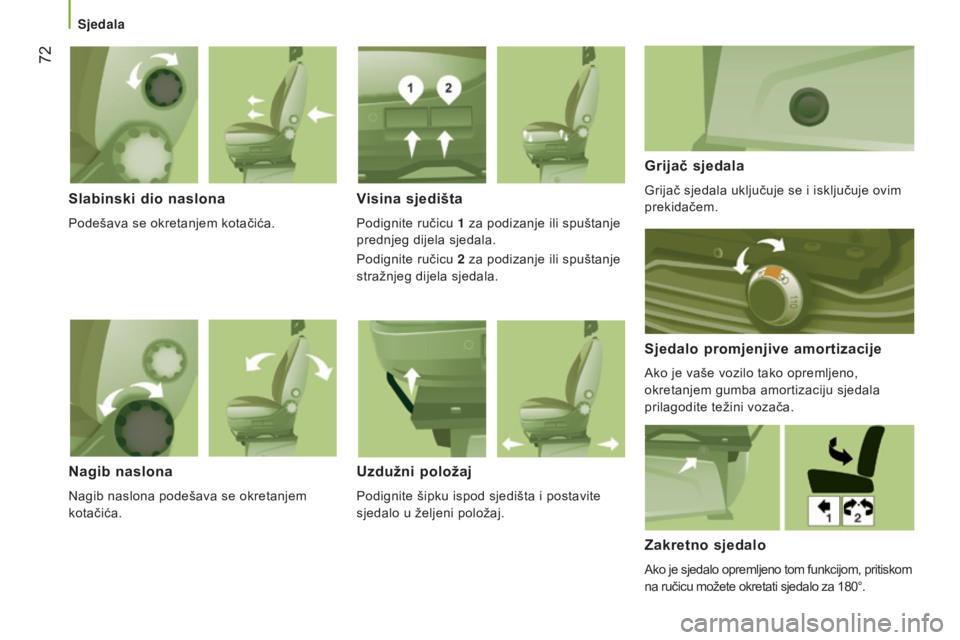

Slabinski dio naslona
Podešava se okretanjem kotačića.
Visina sjedišta
Podignite ručicu 1 za podizanje ili spuštanje
prednjeg dijela sjedala.
Podignite ručicu 2

za podizanje ili spuštanje

stražnjeg dijela sjedala.
grijač sjedala
Grijač sjedala uključuje se i isključuje ovim
prekidačem.
Sjedalo promjenjive amortizacije
Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.
Nagib naslona
Nagib naslona podešava se okretanjem
kotačića.
Uzdužni položaj
Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.
Zakretno sjedalo
Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.
Sjedala

73
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

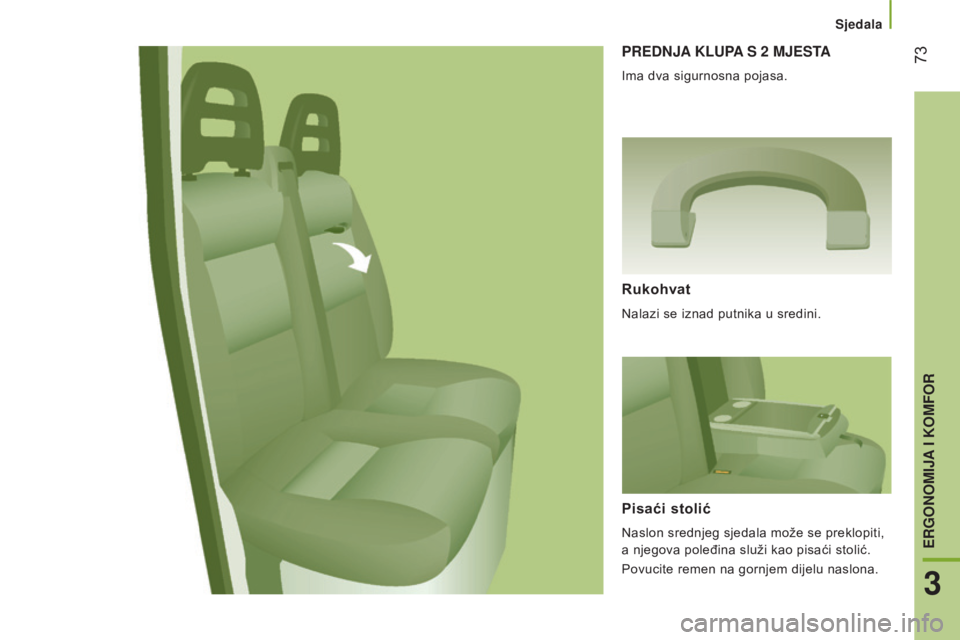

PREdNJA KLUPA S 2 MJESTA
Ima dva sigurnosna pojasa.
Rukohvat
Nalazi se iznad putnika u sredini.
Pisaći stolić
Naslon srednjeg sjedala može se preklopiti,
a njegova poleđina služi kao pisaći stolić.
Povucite remen na gornjem dijelu naslona.
Sjedala
3
ERGoNoMIJA I KoMFoR

74
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

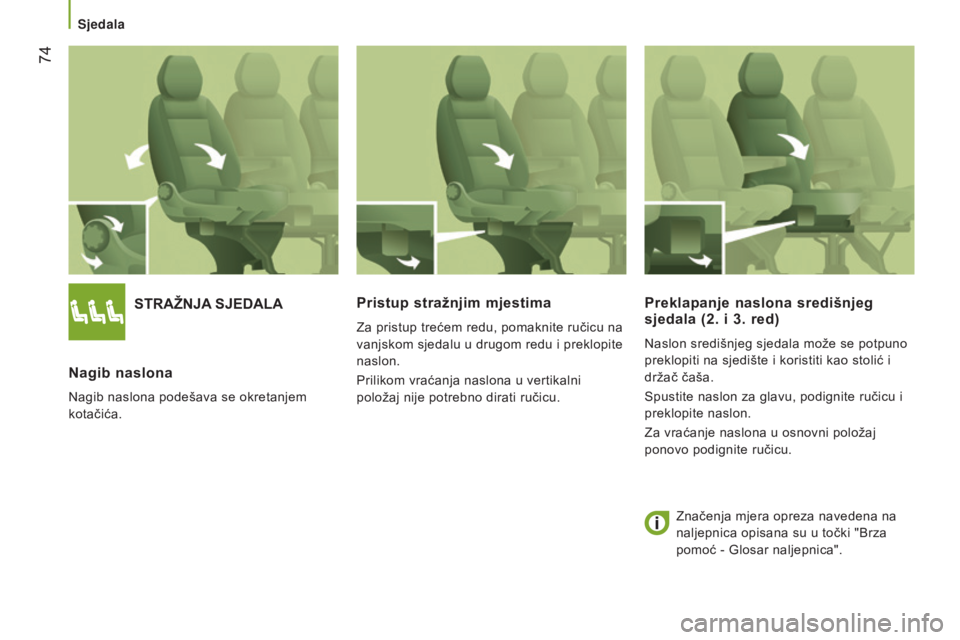

STRAŽNJA SJEDA l A
Nagib

naslona
Nagib naslona podešava se okretanjem
kotačića.
Pristup stražnjim mjestima
Za pristup trećem redu, pomaknite ručicu na
vanjskom sjedalu u drugom redu i preklopite
naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.
Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u osnovni položaj
ponovo podignite ručicu.
Značenja mjera opreza navedena na


naljepnica opisana su u točki "Brza
pomoć - Glosar naljepnica".
Sjedala

75
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

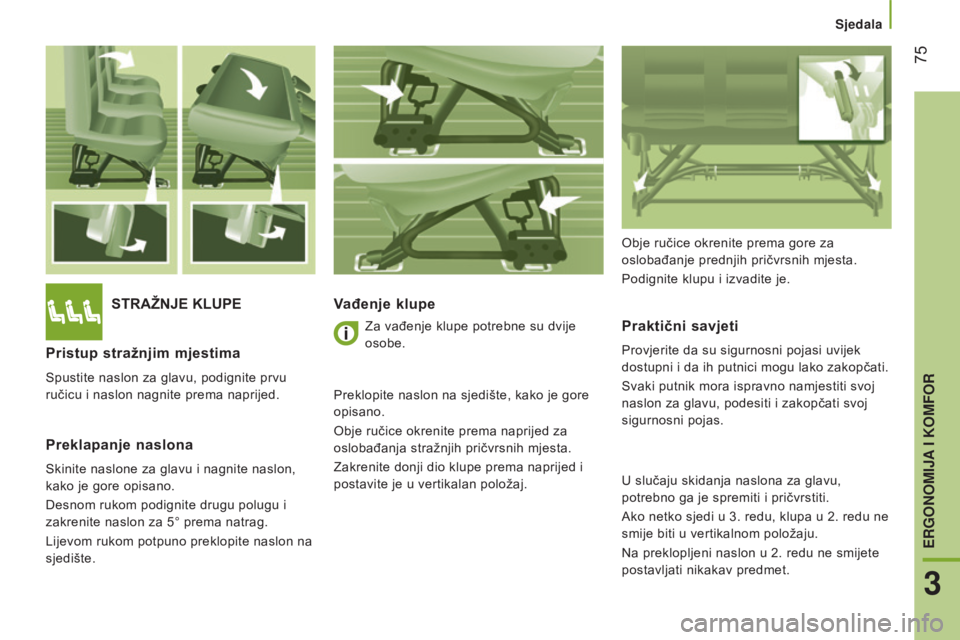

STRAŽNJE KlUPEVađenje klupe
Praktični savjeti
Provjerite da su sigurnosni pojasi uvijek
dostupni i da ih putnici mogu lako zakopčati.
Svaki putnik mora ispravno namjestiti svoj
naslon za glavu, podesiti i zakopčati svoj
sigurnosni pojas.Pristup stražnjim mjestima
Spustite naslon za glavu, podignite prvu
ručicu i naslon nagnite prema naprijed.
Preklapanje naslona
Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite drugu polugu i
zakrenite naslon za 5° prema natrag.
Lijevom rukom potpuno preklopite naslon na
sjedište. Obje ručice okrenite prema gore za
oslobađanje prednjih pričvrsnih mjesta.
Podignite klupu i izvadite je.
Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je gore
opisano.
Obje ručice okrenite prema naprijed za
oslobađanja stražnjih pričvrsnih mjesta.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj. U slučaju skidanja naslona za glavu,
potrebno ga je spremiti i pričvrstiti.
Ako netko sjedi u 3. redu, klupa u 2. redu ne
smije biti u vertikalnom položaju.
Na preklopljeni naslon u 2. redu ne smijete
postavljati nikakav predmet.
Sjedala
3
ERGoNoMIJA I KoMFoR

76
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

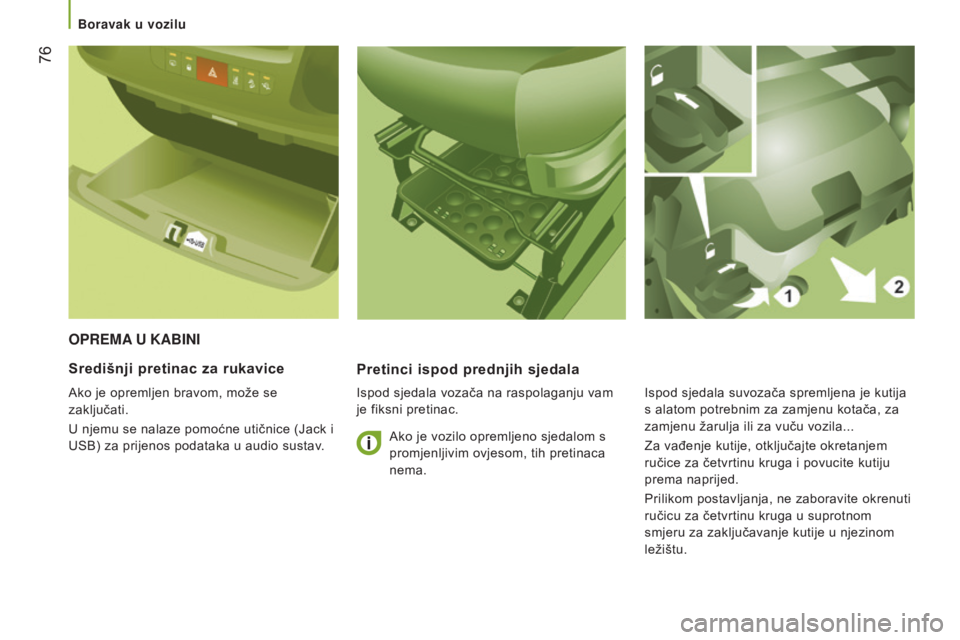

oPREMA U KA b INI
Pretinci

ispod prednjih sjedala
Ispod sjedala vozača na raspolaganju vam
je fiksni pretinac.
Središnji pretinac za rukavice
Ako je opremljen bravom, može se
zaključati.
U njemu se nalaze pomoćne utičnice (Jack i
USB) za prijenos podataka u audio sustav. Ako je vozilo opremljeno sjedalom s
promjenljivim ovjesom, tih pretinaca
nema.Ispod sjedala suvozača spremljena je kutija
s alatom potrebnim za zamjenu kotača, za
zamjenu žarulja ili za vuču vozila...
Za vađenje kutije, otključajte okretanjem
ručice za četvrtinu kruga i povucite kutiju
prema naprijed.
Prilikom postavljanja, ne zaboravite okrenuti
ručicu za četvrtinu kruga u suprotnom
smjeru za zaključavanje kutije u njezinom
ležištu.
boravak u vozilu

77
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

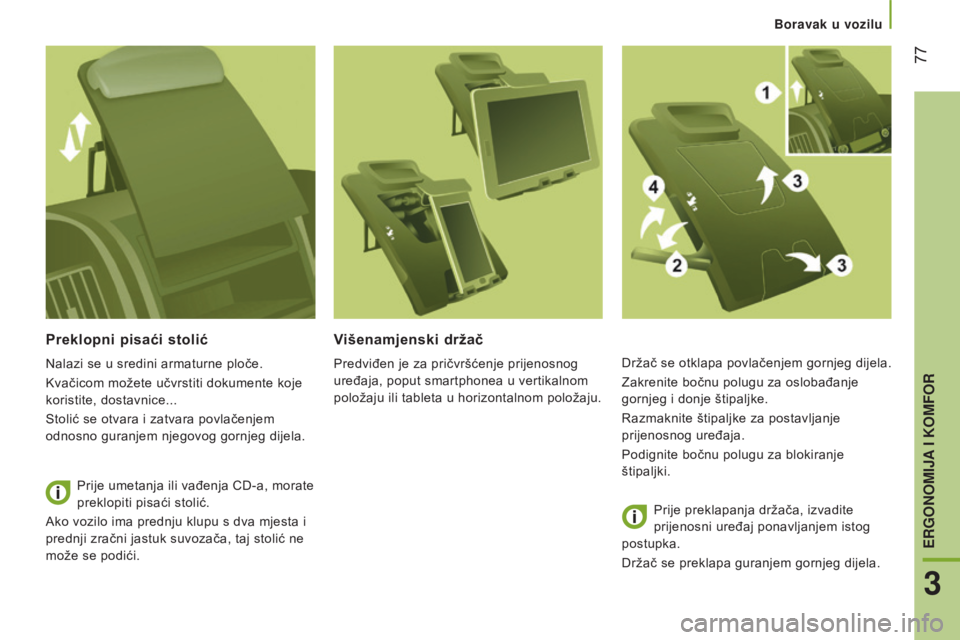

Preklopni pisaći stolić
Nalazi se u sredini armaturne ploče.
Kvačicom možete učvrstiti dokumente koje
koristite, dostavnice...
Stolić se otvara i zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.Prije umetanja ili vađenja CD-a, morate
preklopiti pisaći stolić.
Ako vozilo ima prednju klupu s dva mjesta i
prednji zračni jastuk suvozača, taj stolić ne
može se podići.
Višenamjenski držač
Predviđen je za pričvršćenje prijenosnog
uređaja, poput smartphonea u vertikalnom
položaju ili tableta u horizontalnom položaju. Držač se otklapa povlačenjem gornjeg dijela.
Zakrenite bočnu polugu za oslobađanje
gornjeg i donje štipaljke.
Razmaknite štipaljke za postavljanje
prijenosnog uređaja.
Podignite bočnu polugu za blokiranje
štipaljki.
Prije preklapanja držača, izvadite
prijenosni uređaj ponavljanjem istog
postupka.
Držač se preklapa guranjem gornjeg dijela.
boravak u vozilu
3
ERGoNoMIJA I KoMFoR

78
jumper_hr_Chap03_Ergo-et-confort_ed01-2015

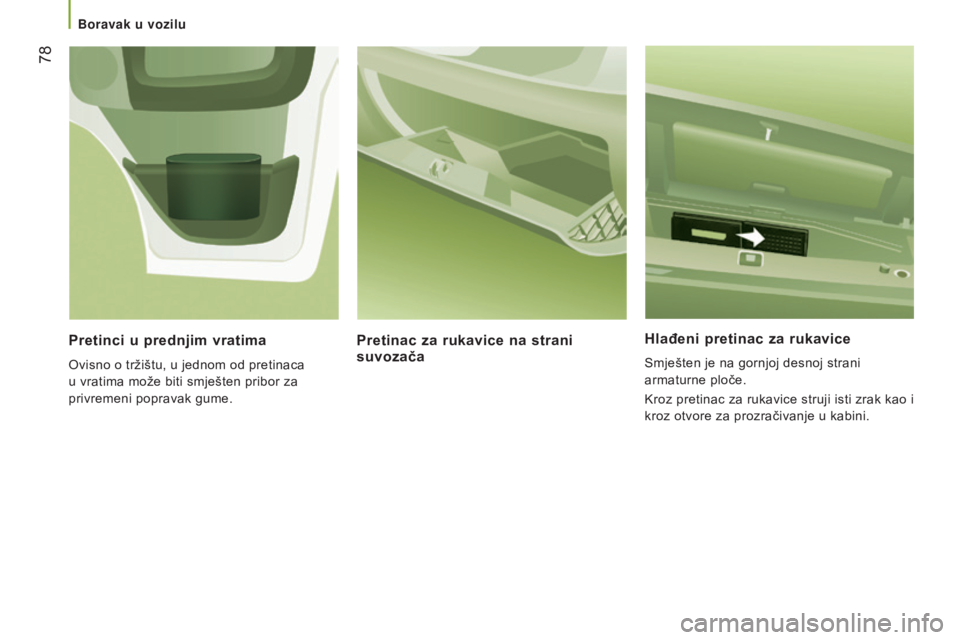

Hlađeni pretinac za rukavice
Smješten je na gornjoj desnoj strani
armaturne ploče.
Kroz pretinac za rukavice struji isti zrak kao i
kroz otvore za prozračivanje u kabini.
Pretinac za rukavice na strani
suvozača
Pretinci u prednjim vratima
Ovisno o tržištu, u jednom od pretinaca
u vratima može biti smješten pribor za
privremeni popravak gume.
boravak u vozilu
