Pristup akumulatoru

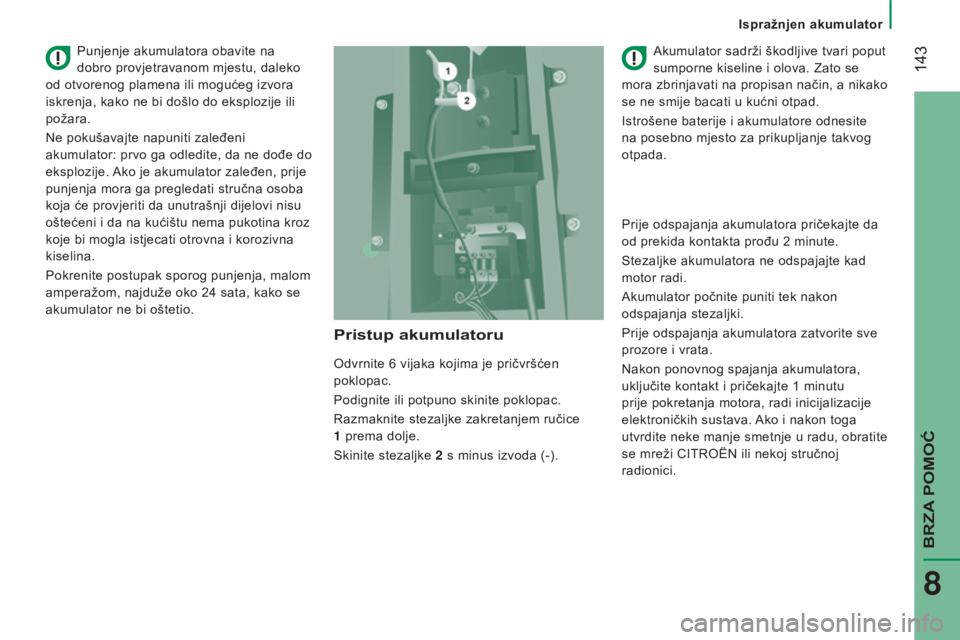

Odvrnite 6 vijaka kojima je pričvršćen
poklopac.
Podignite ili potpuno skinite poklopac.
Razmaknite stezaljke zakretanjem ručice

1

prema dolje.
Skinite stezaljke

2
s minus izvoda (-). Akumulator sadrži škodljive tvari poput


sumporne kiseline i olova. Zato se
mora zbrinjavati na propisan način, a nikako
se ne smije bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Punjenje akumulatora obavite na
dobro provjetravanom mjestu, daleko
od otvorenog plamena ili mogućeg izvora
iskrenja, kako ne bi došlo do eksplozije ili
požara.
Ne pokušavajte napuniti zaleđeni
akumulator: prvo ga odledite, da ne dođe do
eksplozije. Ako je akumulator zaleđen, prije
punjenja mora ga pregledati stručna osoba
koja će provjeriti da unutrašnji dijelovi nisu
oštećeni i da na kućištu nema pukotina kroz
koje bi mogla istjecati otrovna i korozivna
kiselina.
Pokrenite postupak sporog punjenja, malom
amperažom, najduže oko 24

sata, kako se
akumulator ne bi oštetio. Prije odspajanja akumulatora pričekajte da
od prekida kontakta prođu 2 minute.
Stezaljke akumulatora ne odspajajte kad
motor radi.
Akumulator počnite puniti tek nakon
odspajanja stezaljki.
Prije odspajanja akumulatora zatvorite sve
prozore i vrata.
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte 1
minutu
prije pokretanja motora, radi inicijalizacije
elektroničkih sustava. Ako i nakon toga
utvrdite neke manje smetnje u radu, obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Ispražnjen akumulator
BRZA POMOĆ
8

144
jumper_hr_Chap08_Aide-Rapide_ed01-2015
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog akumulatora
smije se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Nakon ponovne ugradnje akumulatora
u mreži CITROËN ili u nekoj stručnoj
radionici, sustav Stop & Start postat će
aktivan tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora (do
oko 8
sati).
Ako se vozilo ne koristi duže od
od mjesec dana, preporučuje se
odspajanje minus stezaljke (-)
akumulatora.
Opis postupka punjenja akumulatora daje se
samo okvirno.
Ako je akumulator bio dulje vrijeme
odspojen, možda će trebati ponovo
inicijalizirati sljedeće funkcije:
-

parametri prikaza na ekranu (datum, sat,


jezik, jedinice udaljenosti i temperature),
-

radiostanice,
-


centralno zaključavanje.
Neke postavke su poništene i moraju se


ponovo namjestiti, zato se obratite mreži
CITROËN.
Ako je vaše vozilo opremljeno tahografom
ili alarmom, preporučujemo da minus (-)
stezaljku akumulatora (nalazi se u kabini,
ispod podnice na lijevoj strani) odspojite ako
se vozilom ne namjeravate koristiti dulje od
5

dana.
Ispražnjen akumulator

145
jumper_hr_Chap08_Aide-Rapide_ed01-2015

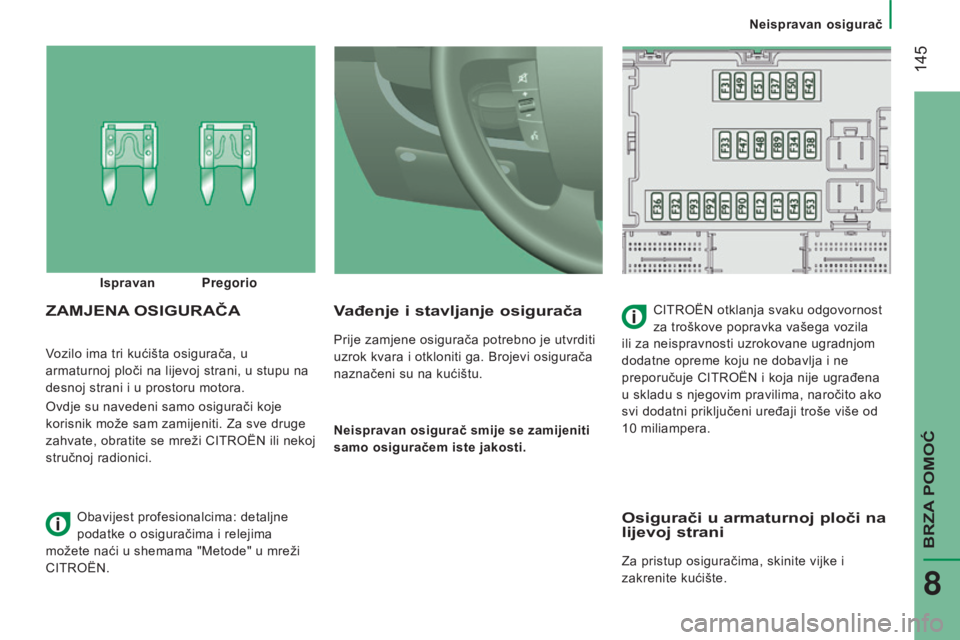

Vozilo ima tri kućišta osigurača, u
armaturnoj ploči na lijevoj strani, u stupu na
desnoj strani i u prostoru motora.
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti. Za sve druge
zahvate, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Vađenje i stavljanje osigurača
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
naznačeni su na kućištu.
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
ZAMJENA OSI g URAČACITROËN otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane ugradnjom
dodatne opreme koju ne dobavlja i ne
preporučuje CITROËN i koja nije ugrađena
u skladu s njegovim pravilima, naročito ako
svi dodatni priključeni uređaji troše više od
10

miliampera.
Ispravan
Pregorio
Obavijest profesionalcima: detaljne
podatke o osiguračima i relejima
možete naći u shemama "Metode" u mreži
CITROËN.
Osigurači u armaturnoj ploči na
lijevoj strani
Za pristup osiguračima, skinite vijke i
zakrenite kućište.
Neispravan osigurač
BRZA POMOĆ
8

146
jumper_hr_Chap08_Aide-Rapide_ed01-2015

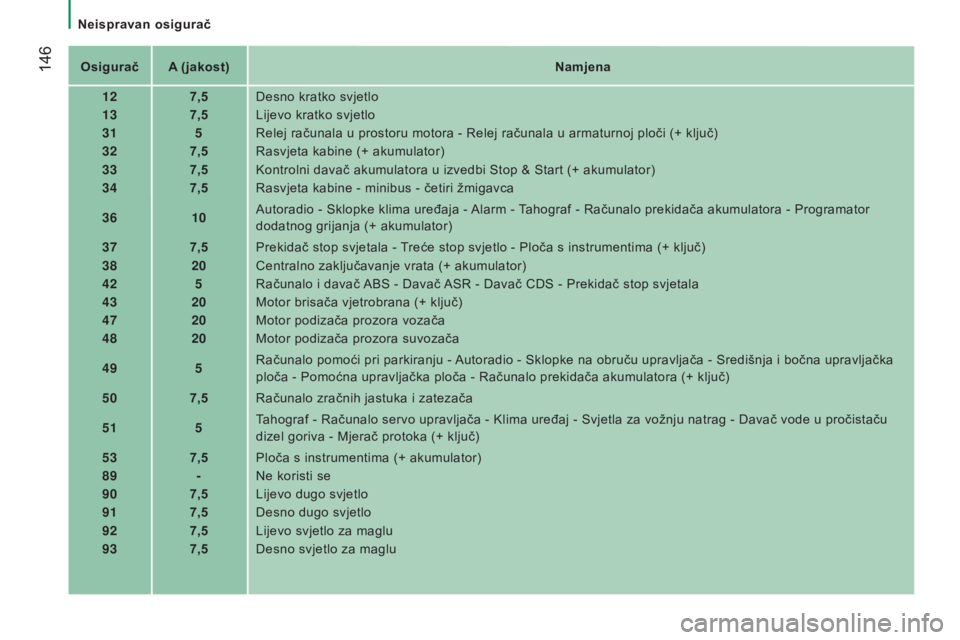

Osigurač A (jakost)Namjena
12 7,5Desno kratko svjetlo
13 7,5Lijevo kratko svjetlo
31 5Relej računala u prostoru motora - Relej računala u armaturnoj ploči (+ ključ)
32 7,5Rasvjeta kabine (+ akumulator)
33 7,5Kontrolni davač akumulatora u izvedbi Stop & Start (+ akumulator)
34 7,5Rasvjeta kabine - minibus - četiri žmigavca
36 10Autoradio - Sklopke klima uređaja - Alarm - Tahograf - Računalo prekidača akumulatora - Programator
dodatnog grijanja (+ akumulator)
37 7,5Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima (+ ključ)
38 20Centralno zaključavanje vrata (+ akumulator)
42 5Računalo i davač ABS - Davač ASR - Davač CDS - Prekidač stop svjetala
43 20Motor brisača vjetrobrana (+ ključ)
47 20Motor podizača prozora vozača
48 20Motor podizača prozora suvozača
49 5Računalo pomoći pri parkiranju - Autoradio - Sklopke na obruču upravljača - Središnja i bočna upravljačka
ploča - Pomoćna upravljačka ploča - Računalo prekidača akumulatora (+ ključ)
50 7,5Računalo zračnih jastuka i zatezača
51 5Tahograf - Računalo servo upravljača - Klima uređaj - Svjetla za vožnju natrag - Davač vode u pročistaču
dizel goriva - Mjerač protoka (+ ključ)
53 7,5Ploča s instrumentima (+ akumulator)
89 -Ne koristi se
90 7,5Lijevo dugo svjetlo
91 7,5Desno dugo svjetlo
92 7,5Lijevo svjetlo za maglu
93 7,5Desno svjetlo za maglu
Neispravan osigurač

147
jumper_hr_Chap08_Aide-Rapide_ed01-2015
Osigurači u stupu na desnoj
strani
Otkvačite poklopac.
Nakon zahvata vrlo pažljivo zatvorite
poklopac.Osigurač A (jakost)
Namjena
54 -Ne koristi se
55 15Grijači sjedala
56 15Utičnica 12 V za putnike na stražnjim mjestima
57 10Dodatno grijanje ispod sjedala
58 15Odleđivanje stražnjeg lijevog stakla
59 15Odleđivanje stražnjeg desnog stakla
60 -Ne koristi se
61 -Ne koristi se
62 -Ne koristi se
63 10Sklopka dodatnog grijanja za stražnja mjesta
64 -Ne koristi se
65 30Ventilator dodatnog grijanja za stražnja mjesta
Neispravan osigurač
BRZA POMOĆ
8

148
jumper_hr_Chap08_Aide-Rapide_ed01-2015
Osigurači u prostoru motora
Za pristup osiguračima, skinite matice i
zakrenite kućište.
Nakon zahvata vrlo pažljivo zatvorite

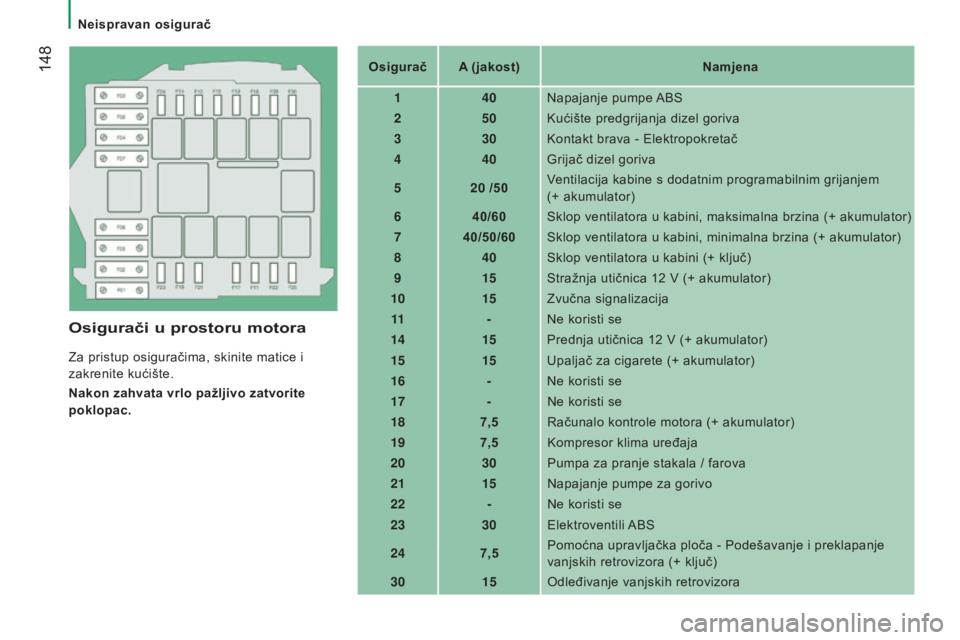

poklopac.Osigurač A (jakost)
Namjena
1 40Napajanje pumpe ABS
2 50Kućište predgrijanja dizel goriva
3 30Kontakt brava - Elektropokretač
4 40Grijač dizel goriva
5 20
/50
V
entilacija kabine s dodatnim programabilnim grijanjem

(+ akumulator)
6 40/60Sklop ventilatora u kabini, maksimalna brzina (+ akumulator)
7 40/50/60 Sklop ventilatora u kabini, minimalna brzina (+ akumulator)
8 40Sklop ventilatora u kabini (+ ključ)
9 15Stražnja utičnica 12 V (+ akumulator)
10 15Zvučna signalizacija
11 -Ne koristi se
14 15Prednja utičnica 12 V (+ akumulator)
15 15Upaljač za cigarete (+ akumulator)
16 -Ne koristi se
17 -Ne koristi se
18 7,5Računalo kontrole motora (+ akumulator)
19 7,5Kompresor klima uređaja
20 30Pumpa za pranje stakala / farova
21 15Napajanje pumpe za gorivo
22 -Ne koristi se
23 30Elektroventili ABS
24 7,5Pomoćna upravljačka ploča - Podešavanje i preklapanje
vanjskih retrovizora (+ ključ)
30 15Odleđivanje vanjskih retrovizora
Neispravan osigurač

149
jumper_hr_Chap08_Aide-Rapide_ed01-2015
Ako tvrdokornu prljavštinu želite oprati
mlazom vode pod visokim tlakom, ne
usmjeravajte ga izravno na svjetla i njihove
obrube, kako se ne bi oštetio njihov lak i
brtve.
ZAMJENA ŽARU l JE
T

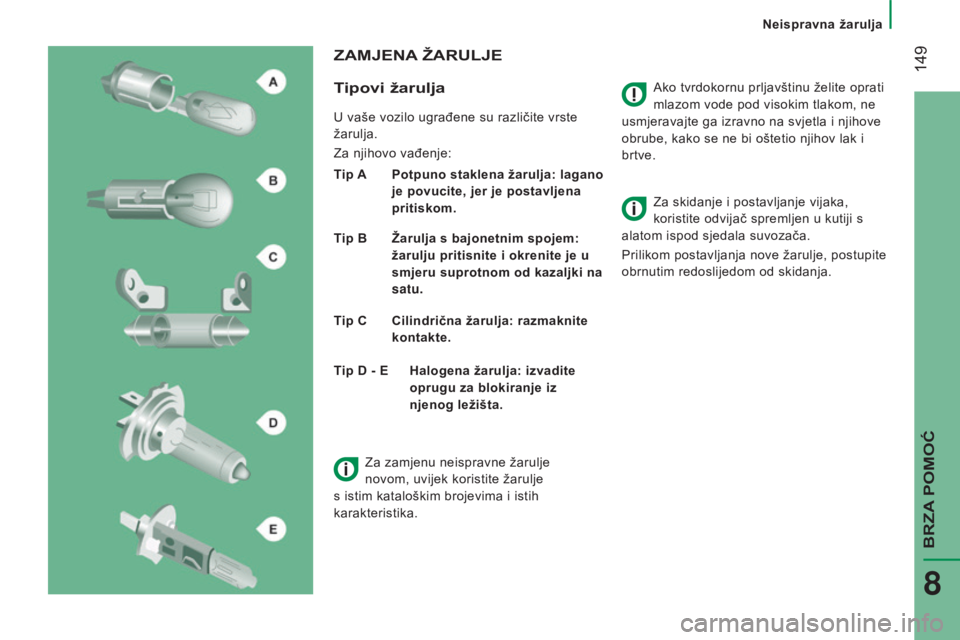

ipovi žarulja
U vaše vozilo ugrađene su različite vrste
žarulja.
Za njihovo vađenje:
Tip A



Potpuno staklena žarulja: lagano

je povucite, jer je postavljena
pritiskom.
Tip B

Žarulja s bajonetnim spojem:

žarulju pritisnite i okrenite je u
smjeru suprotnom od kazaljki na
satu.
Tip C

Cilindrična žarulja: razmaknite

kontakte. Za skidanje i postavljanje vijaka,
koristite odvijač spremljen u kutiji s
alatom ispod sjedala suvozača.
Prilikom postavljanja nove žarulje, postupite
obrnutim redoslijedom od skidanja.
Tip D - E

Halogena žarulja: izvadite

oprugu za blokiranje iz
njenog ležišta.
Za zamjenu neispravne žarulje
novom, uvijek koristite žarulje
s istim kataloškim brojevima i istih
karakteristika.
Neispravna žarulja
BRZA POMOĆ
8

150
jumper_hr_Chap08_Aide-Rapide_ed01-2015

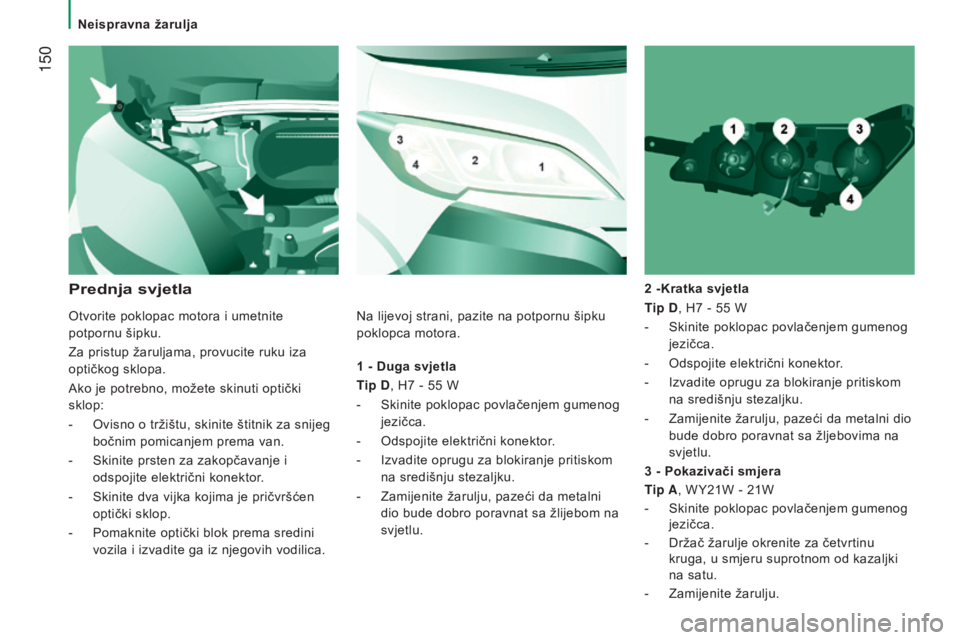

1 - Duga svjetla
T ip d , H7 - 55 W
-

Skinite poklopac povlačenjem gumenog

jezičca.
-

Odspojite električni konektor
.
-

Izvadite oprugu za blokiranje pritiskom

na središnju stezaljku.
-

Zamijenite žarulju, pazeći da metalni

dio bude dobro poravnat sa žlijebom na
svjetlu. 2
-Kratka svjetla
Tip d , H7 - 55 W
-
Skinite poklopac povlačenjem gumenog

jezičca.
- Odspojite električni konektor .
- Izvadite oprugu za blokiranje pritiskom
na središnju stezaljku.
-

Zamijenite žarulju, pazeći da metalni dio

bude dobro poravnat sa žljebovima na
svjetlu.
Prednja svjetla
3 - Pokazivači smjera
T ip A, WY21W - 21W
-

Skinite poklopac povlačenjem gumenog

jezičca.
-

Držač žarulje okrenite za četvrtinu

kruga, u smjeru suprotnom od kazaljki
na satu.
-

Zamijenite žarulju.
Otvorite poklopac motora i umetnite


potpornu šipku.
Za pristup žaruljama, provucite ruku iza
optičkog sklopa.
Ako je potrebno, možete skinuti optički
sklop:
-

Ovisno o tržištu, skinite štitnik za snijeg


bočnim pomicanjem prema van.
-
Skinite prsten za zakopčavanje i

odspojite električni konektor.
-

Skinite dva vijka kojima je pričvršćen


optički sklop.
-

Pomaknite optički blok prema sredini


vozila i izvadite ga iz njegovih vodilica. Na lijevoj strani, pazite na potpornu šipku
poklopca motora.
Neispravna žarulja
