2016 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Konfiguracija vozila

11
4
TEHNOLOGIJA U VOZILU


U podizborniku "Sigurnost / pomoć" možete:


- označiti "Parkview Camera", zatim
"Kamera za vožnju natrag" za
uključivanje ili isključivanje te funkcije
(On, Off),

- označiti "Parkview Camera", zatim
"Kašnjenje kamere" za uključivanje ili
isključivanje održavanja prikaza tijekom
10 sekunda ili do 18 km/h (On, Off),

- označiti "Traffic Sign" za uključivanje ili
isključivanje te funkcije (On, Off),

- označiti "Zračni jastuk suvozača" za
uključivanje ili isključivanje te funkcije
(On, Off).


U podizborniku "Svjetla" možete:


- označiti "Dnevna svjetla" za uključivanje
ili isključivanje te funkcije (On, Off),

- označiti "Automatska duga svjetla" za
uključivanje ili isključivanje te funkcije
(On, Off),

- označiti "Davač svjetla" za podešavanje
njegove osjetljivosti (1, 2, 3).

U podizborniku "Vrata i zaključavanje"
možete:


- označiti "Autoclose" za uključivanje ili
isključivanje te funkcije (On, Off).

U podizborniku "Prikaz" možete:


- označiti "Jezici" i izabrati jedan od gore
navedenih jezika,

-
označiti "Mjerne jedinice" i izabrati jedinicu
za potrošnju (l/100 km, mpg), udaljenost
(km, milje) i temperaturu (°C, °F),

- označiti "Prikaz puta B" i uključiti ili isključiti
put B u putnom računalu (On, Off).



U podizborniku "Sat i datum" možete:


- označiti "Namještanje sata i formata" i
namjestiti sat, minute, sekunde i izabrati
format (24 h, 12 h s am ili pm),

- označiti "Namještanje datuma" i
namjestiti dan, mjesec i godinu.
Za ručno namještanje sata,
"Sinkronizacija sata" mora biti
isključena (Off).

12


Sigurnost u vožnji






PREPOZNAVANJE PROMETNIH ZNAKOVA


To je sustav pomoći u vožnji koji se koristi
kamerom smještenom u gornjem dijelu
vjetrobrana.
Kamera otkriva sljedeće prometne znakove
i prikazuje odgovarajuće podatke na ploči s
instrumentima:


- najveća dopuštena brzina,

- zabrana pretjecanja.


Jedinica brzine (km/h ili mph) ovisi o
zemlji u kojoj se nalazite.
Ona se uzima u obzir radi poštivanja
najveće dopuštene brzine.
Za ispravan rad sustava kad promijenite
zemlju, jedinica brzine na ploči s
instrumentima mora odgovarati onoj koja se
koristi u zemlji u kojoj se nalazite.
Automatsko očitavanje prometnih
znakova je sustav pomoći u vožnji koji
ne prikazuje uvijek ispravno ograničenja
brzine.
Znakovi ograničenja brzine na cesti uvijek
imaju prednost pred brzinom koju prikazuje
sustav.
Sustav nikako ne može zamijeniti oprez
vozača.
Vozač mora poštivati zakon o sigurnosti
prometa na cestama i u svim okolnostima
mora prilagoditi brzinu vremenskim uvjetima
i prometu.
Može se dogoditi da sustav ne prikaže
ograničenje brzine ako ne otkrije prometni
znak u određenom vremenu.
Sustav je predviđen za otkrivanje znakova u
skladu s Bečkom konvencijom o cestovnoj
signalizaciji.
Kako se ne bi poremetio ispravan rad
sustava:


- Redovito čistite vidno polje kamere.

- Nisu dopušteni popravci vjetrobrana u
blizini leće kamere.


Prilikom zamjene žarulja u farovima,
svakako se prepručuje ugra
đivanje
originalnih rezervnih dijelova.
Ako se koriste druge žarulje, mogla bi se
smanjiti učinkovitost sustava.

13
5


Sigurnost u vožnji

SIGURNOST


Prikaz na taktilnom tabletu i na ploči
s instrumentima

Prikazivanje znakova odvija se u dvije faze:


- Svi novi prepoznati prometni znakovi
prikazuju se na taktilnom tabletu u
padajućem prozoru u trajanju od
40 sekunda.

- Nakon toga, znakovi se prikazuju na
ploči s instrumentima.
Sustav može istovremeno prikazati dva
prometna znaka (ograničenje brzine i
zabrana pretjecanja) na dva posebna mjesta
na ploči s instrumentima.
Ako se otkrije neki dodatni prometni znak,
na primjer, znak dodatnog ograničenja
brzine na mokrom kolniku, on se prikazuje
u praznom prozoru ispod odgovarajućeg
znaka.
Dodatni znakovi filtriraju se na sljedeći
način:


- Znakovi koji se odnose na snijeg ili
poledicu prikazuju se samo ako je
vanjska temperatura manja od 3°C.

- Znakovi koji se odnose na snijeg,
kišu ili maglu prikazuju se samo ako
su uključeni brisači i ako je vanjska
temperatura manja od 3°C.

- Znakovi koji se odnose na kamione
prikazuju se samo ako se odnose na
vozilo lakše od 4 tone.

- Znakovi koji se odnose na poljoprivredne
strojeve ne prikazuju se.








Principi


Pomoću kamere u gornjem dijelu vjetrobrana
sustav otkriva i očitava znakove ograničenja
brzine, zabrana pretjecanja i znakove
prestanka ograničenja ili zabrane.

14


Sigurnost u vožnji



Uključivanje / Isključivanje

Parametar funkcije može se odrediti tipkom
MODE
; u izborniku "Traffic Sign" označite
"ON" ili "OFF".

Ograničenja u radu


Propisi o ograničenjima brzine specifični su
u svakoj zemlji.
Sustav ne uzima u obzir smanjenja
ograničenja brzine u sljedećim slučajevima:


- nevrijeme (kiša, snijeg),

- zagađenje atmosfere,

- vuča prikolice, kamp-kućite,

- vožnja s lancima za snijeg,

- vožnja s neoriginalnim priborom za
ovjes,

- guma popravljena priborom za
privremeni popravak gume,

- mladi vozači,

- ...

Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:


- loši uvjeti vidljivosti (zasljepljujuće
sunce, nedovoljna rasvjeta kolnika,
padanje snijega, jaka kiša, gusta magla,
prevelika udaljenost između vozila i
prometnog znaka),

- niska temperatura i vrlo loši vremenski
uvjeti,

- područje vjetrobrana ispred kamere
prljavo, zamagljeno, prekriveno ledom,
snijegom, oštećeno ili prekriveno
naljepnicom,

- neispravnost kamere,

- zastarjela ili pogrešna kartografija,

- zastrti prometni znakovi (druga vozila,
vegetacija, snijeg),

- znakovi nisu u skladu s normom,
oštećeni su ili deformirani.

- promjena opterećenja koja uzrokuje
velik nagib kamere (sustav može
na trenutak prestati raditi radi
autokalibracije kamere).

Vidi točku "Tehnologija u vozilu -
Konfiguracija vozila".
CR.15JPR.A230

JUMPER
CITROËN
DODATAK

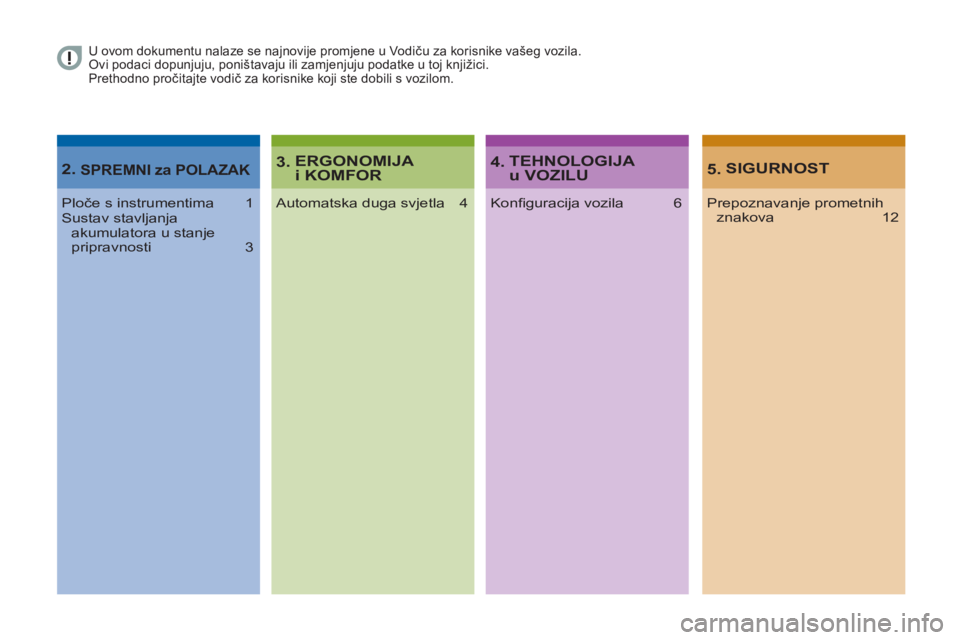

U ovom dokumentu nalaze se najnovije promjene u Vodiču za korisnike vašeg vozila.
Ovi podaci dopunjuju, poništavaju ili zamjenjuju podatke u toj knjižici.
Prethodno pročitajte vodič za korisnike koji ste dobili s vozilom.
ERGONOMIJA
i KOMFOR 3.
SIGURNOST
5.
Automatska duga svjetla 4 Prepoznavanje prometnih
znakova 12
TEHNOLOGIJA
u VOZILU 4.
Konfi guracija vozila 6
SPREMNI za POLAZAK2.
Ploče s instrumentima 1
Sustav stavljanja
akumulatora u stanje
pripravnosti 3

Vozačko mjesto

1
2

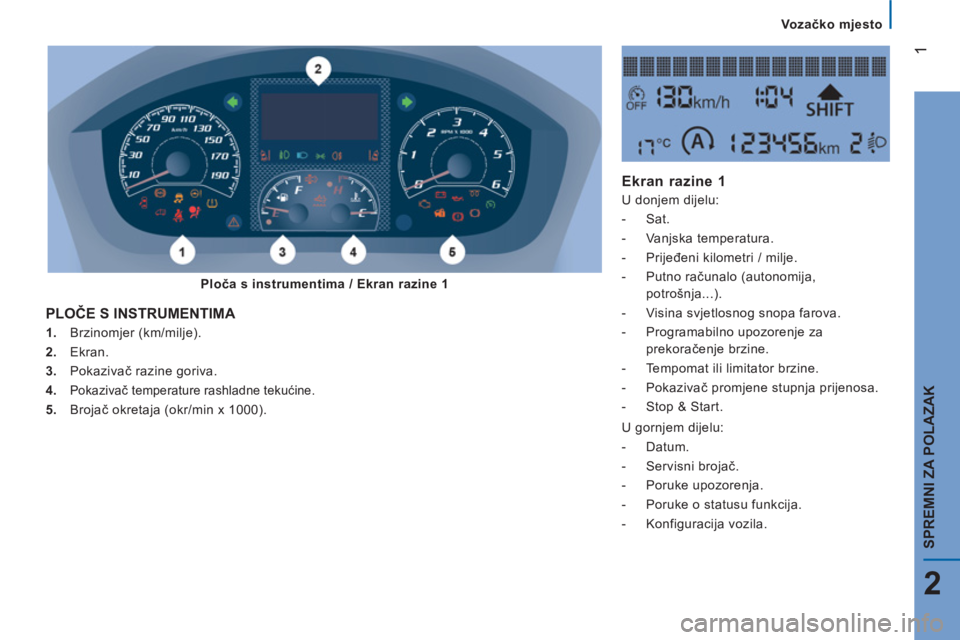

SPREMNI ZA POLAZAK




1.
Brzinomjer (km/milje).

2.
Ekran.

3.
Pokazivač razine goriva.

4.

Pokazivač temperature rashladne tekućine.


5.
Brojač okretaja (okr/min x 1000).










PLOČE S INSTRUMENTIMA




Ekran razine 1


U donjem dijelu:


- Sat.

- Vanjska temperatura.

- Prijeđeni kilometri / milje.

- Putno računalo (autonomija,
potrošnja...).

- Visina svjetlosnog snopa farova.

- Programabilno upozorenje za
prekoračenje brzine.

- Tempomat ili limitator brzine.

- Pokazivač promjene stupnja prijenosa.

- Stop & Start.


U gornjem dijelu:


- Datum.

- Servisni brojač.

- Poruke upozorenja.

- Poruke o statusu funkcija.

- Konfiguracija vozila.


Ploča s instrumentima / Ekran razine 1

Vozačko mjesto

2






Ekran razine 2


U lijevom dijelu:


- Sat,

- Vanjska temperatura,

- Žaruljice upozorenja ili statusa,

- Tempomat ili limitator brzine.


U desnom dijelu:


- Datum,

- Servisni brojač,

- Putno računalo (autonomija,
potrošnja...),

- Poruke upozorenja,

- Poruke o statusu funkcija,

- Konfiguracija vozila,

- Visina svjetlosnog snopa farova,

- Prijeđeni kilometri / milje.


Ploča s instrumentima / Ekran razine 2
