2016 CITROEN C4 SPACETOURER Eksploatavimo vadovas (in Lithuanian)

287
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
F Įjunkite kompresorių perjungdami jungiklį B į padėtį "I" ir laikykite į jungę, kol padangos
slėgis pasieks 2
barus.
U

žkimšimo medžiaga yra slėgiu įpurškiama
į padangą; šios procedūros metu
neatjunkite vamzdelio nuo ventilio (gali
aptaškyti).
Jei po maždaug 5 -7 minučių nebus
p asiektas toks slėgis, reikš, kad
padangos sutaisyti neįmanoma;
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad
jūsų automobiliui būtų suteikta techninė
pagalba.
F Atjunkite komplektą ir užsukite kamštelį ant baltojo vamzdelio.
P

asirūpinkite, kad skysčio liekanomis
neišteptumėte automobilio. Pasilikite
komplektą pasiekiamoje vietoje.
F

T
uoj pat pavažiuokite maždaug penkis
kilometrus sumažintu greičiu (nuo 20
iki
60
km/h), kad užsikimštų pradurta
padangos vieta.
F

S
ustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir ar
tinkamas slėgis.
Padangų oro slėgio kontrolė
Sutaisius padangą lemputė liks
degti tol, kol nebus atliktas sistemos
nustatymas į pradinę padėtį.
Norėdami sužinoti daugiau apie
padangų oro slėgio kontrolę
skaitykite atitinkamą skyrelį.
8
Gedimo kelyje atveju

288
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
2. Pripūtimas
F Pasukite perjungiklį A į padėtį "Pripūtimas".
F

I
ki gal išvyniokite juodą jį
vamzdelį H.
F

P
rijunkite tiesiogiai juodą vamzdelį prie
pripučiamos padangos ventilio. F

Į
junkite kompresoriaus elektros laidą į 12 V
automobilio lizdą.
F U žveskite variklį ir palikite jį užvestą.
Nedelsdami kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
Būtinai pasakykite autoserviso atstovui,
kad panaudojote šį komplektą. Atlikęs
diagnostiką jis jus informuos, ar
padangą bus galima sutaisyti, ar ją
reiks pakeisti. F

K
ompresoriumi pakoreguokite padangos
slėgį iki reikiamo (pripūtimas: jungiklio
B padėtis "I" ; oro išleidimas: jungiklio B
padėtis "O" ir paspaustas mygtukas C ),
koks nurodytas padangos slėgio duomenų
etiketėje, esančioje šalia vairuotojo durų.
J

ei iš palaipsniui mažėjančio slėgio
matyti, kad padanga tinkamai neužsitaisė,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad
jūsų automobiliui būtų suteikta techninė
pagalba.
F

A
tjunkite komplektą ir padėkite jį į vietą.
F

V
ažiuokite sumažintu greičiu (daugiausia
80
km/h) ir apsiribokite maždaug 200 km
atstumu.
Gedimo kelyje atveju

289
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016

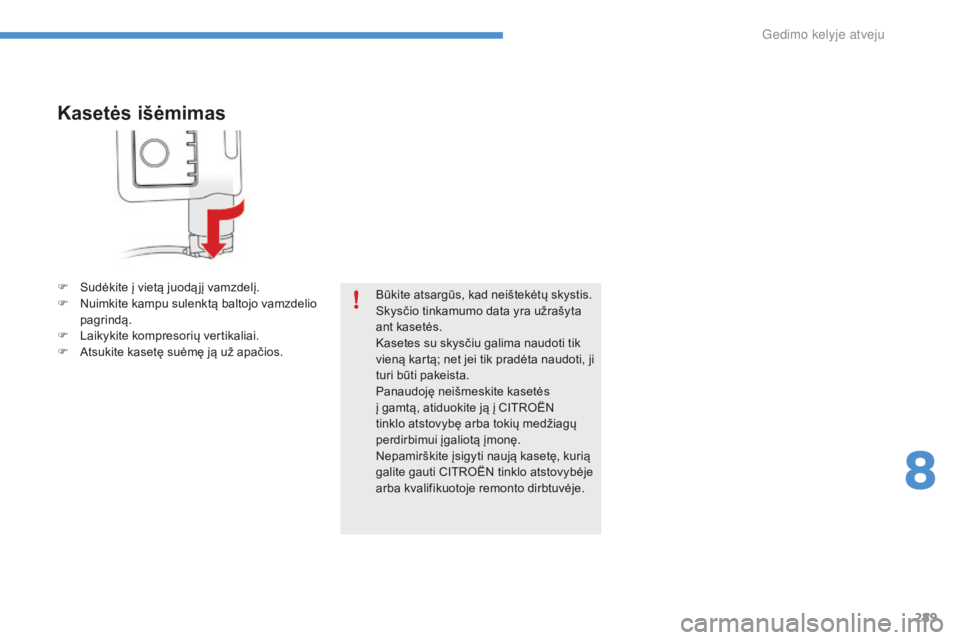

Kasetės išėmimas
F Sudėkite į vietą juodą jį vamzdelį.
F N uimkite kampu sulenktą baltojo vamzdelio
pagrindą.
F

L
aikykite kompresorių vertikaliai.
F

A
tsukite kasetę suėmę ją už apačios. Būkite atsargūs, kad neištekėtų skystis.
Skysčio tinkamumo data yra užrašyta
ant kasetės.
Kasetes su skysčiu galima naudoti tik
vieną kartą; net jei tik pradėta naudoti, ji
turi būti pakeista.
Panaudoję neišmeskite kasetės
į gamtą, atiduokite ją į CITROËN
tinklo atstovybę arba tokių medžiagų
perdirbimui įgaliotą įmonę.
Nepamirškite įsigyti naują kasetę, kurią
galite gauti CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
8
Gedimo kelyje atveju

290
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Slėgio patikrinimas ir papildomas pripūtimas
Kompresorių taip pat galite panaudoti
(neįpurkšdami užkemšamosios medžiagos),
kai prireikia patikrinti padangų slėgį arba jas
pripūsti.
F
P
asukite jungiklį A į padėtį
"Pripūtimas".
F

I
ki gal išvyniokite juodą jį
vamzdelį H.
F

P
rijunkite juodą jį vamzdelį prie rato ventilio. F
Į junkite kompresoriaus laidą į automobilio
12
V lizdą.
F

U
žveskite automobilio variklį ir palikite jį
veikti.
F

K
ompresoriumi pritaikykite reikiamą slėgį
(pripūtimas: jungiklis B pasuktas į padėtį
"I" ; oro išleidimas: jungiklis B pasuktas
į padėtį "O" ir paspaustas mygtukas C ),
laikydamiesi padangų oro slėgio lentelės
nuorodų.
F

A
tjunkite kompresorių ir padėkite
komplektą į vietą. Jei pakeičiamas vienos ar kelių
padangų oro slėgis, reikia iš naujo
incijuoti padangų slėgio kontrolės
sistemą.
Norėdami sužinoti daugiau apie
padangų oro slėgio kontrolę
skaitykite atitinkamą skyrelį.
Gedimo kelyje atveju

291
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Atsarginis ratas
Įrankiai yra sudėti bagažinėje, po dugnu.
Norėdami pasiekti dugną nuimkite bagažinės
kilimą.
Įrankių išėmimas
Jūsų turimi įrankiai*
Rato su pradurta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.Visi šie įrankiai yra skirti tik jūsų automobiliui
ir gali būti skirtingi, priklausomai nuo
komplektuotės. Nenaudokite jų kitiems tikslams.
1.
Ra

tų veržliaraktis.
J

is skirtas rato gaubto nuėmimui ir rato
varžtų prisukimui.
2.
R

atų atrama, skirta laikyti automobilį, kad
neriedėtų (išskyrus modifikaciją su rankine
pavarų dėže).
3.
K

eltuvas su rankena.
J

is skirtas pakelti automobilį.
4.
Į

rankis varžtų gaubteliams nuimti.
J

is skirtas nuimti rato su aliuminio ratlankiu
varžtų gaubtelius.
5.
V

amzdinis veržliaraktis varžtui nuo
vagystės (įdėtas į daiktadėžę).
J

uo pritaikomas ratų veržliaraktis prie
specialaus varžto, apsaugančio nuo
vagystės.
* Priklausomai nuo komplektuotės.
8
Gedimo kelyje atveju

292
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Rato išėmimas
F Atsukite centrinę veržlę.
F I šimkite tvirtinimo įtaisą (veržlę ir varžtą).
F

P
akelkite atsarginį ratą į save, paėmę už
galinės dalies.
F

I
šimkite ratą iš bagažinės. Kadangi atsarginis ratas yra siauresnis
negu automobilio ratai, tai automobilio
ratas su pradurta padanga turi būti
padėtas į bagažinę.
Atsarginis ratas yra padėtas bagažinėje po dugnu.
Atsarginio rato išėmimas
Atsarginio rato grąžinimas į vietą
F Grąžinkite ratą į jo vietą bagažinėje.
F
A tsukite kelis apsukimus veržlę ant varžto.
F

Į
statykite į vietą tvirtinimo įtaisą (veržlę ir
varžtą) rato viduryje.
F

U
žspauskite iki galo (iki spragtelėjimų)
centrinę veržlę, kad ratas gerai laikytųsi. F

G
rąžinkite į vietą rato viduryje dėžutę-
laikiklį.
Gedimo kelyje atveju

293
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Atsarginis ratasRato su pradurta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.
Dalis įrankių yra pasiekiami iš bagažinės.
Automobilio laikymo atrama 2
ir rakto ilgintuvas
6

yra padėti dešiniajame bagažinės slenksčio
apmušalo šone.
Rato nuėmimo veržliaraktis 1
ir vilkimo kilpa
7

yra padėti kairiajame bagažinės slenksčio
apmušalo šone.
Įrankių išėmimas*2. Atramos, skirtos pakišti po automobilio ratais (išskyrus automobilį su rankine
pavarų dėže).
3.
K

eltuvas su rankena.
J

is skirtas pakelti automobilį.
4.
Į

rankis varžtų gaubteliams nuimti.
J

is skirtas nuimti ratų su aliuminio
ratlankiais varžtų gaubtelius.
5.
V

eržliaraktis varžtams nuo vagystės ( jis
yra daiktadėžėje).
J

is leidžia pritaikyti ratų veržliaraktį prie
specialių varžtų "nuo vagystės".
6.
R

akto ilgintuvas.
S

u juo galima atsukti ir prisukti vyniotuvo
lyno veržlę.
7.
V

ilkimo kilpa.
Ratas su gaubtu
Nuimdami ratą pirmiausia nuimkite gaubtą
naudodamiesi ratų veržliarakčiu 1 , - užkabinkite
šalia ventilio angos ir traukite jį.
Uždėję ratą uždėkite gaubtą: pirmiausia įdėkite
jo įpjovą prieš ventilį, po to užspauskite aplink
visą gaubtą delnu.
Jūsų turimi įrankiai*
Visi šie įrankiai yra skirti tik jūsų automobiliui ir
gali būti skirtingi, priklausomai nuo automobilio
komplektuotės. Nenaudokite jų kitiems tikslams.
1.
Ra

tų veržliaraktis.
J

is skirtas rato gaubto nuėmimui ir rato
varžtų prisukimui. *
Priklausomai nuo modifikacijos. Visi įrankiai
komplektuojami, kai automobilis turi atsarginį ratą.
Kiti įrankiai - keltuvas 3 ir aliuminio ratlankių
v aržtų gaubtelių nuėmimo įrankis 4 yra padėti
dėžutėje, prikabintoje prie atsarginio rato.
Ratas kartu su šiais įrankiais yra po
automobiliu, laikomas pritrauktas suktuvo
mechanizmo.
8
Gedimo kelyje atveju

294
C4-Picasso-II_lt_Chap08_en-cas-panne_ed01-2016
Atsarginio rato išėmimasAtsarginį ratą laiko sukamo keltuvo
mechanizmas po automobiliu.
Atsarginio rato išėmimas*
F Ištraukite ratą su dėžute pro automobilio galą.F Pakelkite atsarginį ratą, kad pasiektumėte įrankių dėžutę ( A).
F

S

ulankstykite sulankstomąsias grindis ir
pastatykite į vietą trečiosios eilės kairės
pusės sėdynę ( jei jūsų automobilyje ji yra).
F

P

akelkite išskirtą kilimo vietą, kad
atidengtumėte atsarginio rato tvirtinimo
suktuvo veržlę.
F

N

audodamiesi ilgintuvu 6, uždėtu ant
veržliarakčio 1

galo, "prisukite" veržlę, kad
išsivyniotų suktuvo lynas ir ratas atsigultų
plokščiai ant žemės. Išvyniokite reikiamą
lyno ilgį, kad pasiektumėte ratą.
Tik plokščio ("galetos") tipo ratas gali
būti pritvirtintas po automobiliu.
* Priklausomai nuo modifikacijos. F

A
tkabinkite jungiamą ją dalį nuo įrankių
dėžutės dangtelio ( B-C ).
F

I
štraukite jungiamą ją dalį pro rato stebulę,
kad atlaisvintumėte ratą ( D).
Gedimo kelyje atveju
