2016 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

183
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

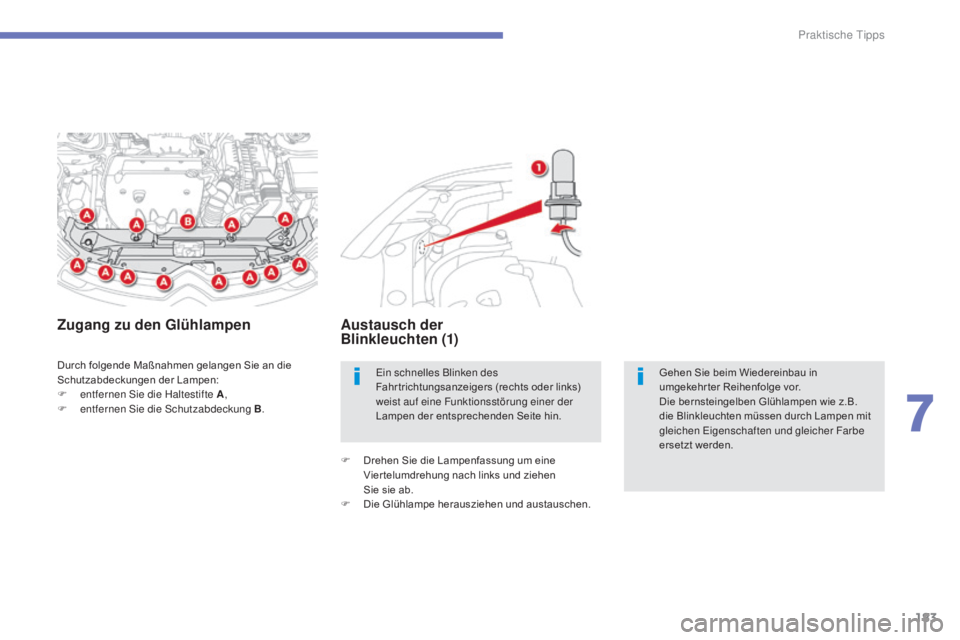

Durch folgende Maßnahmen gelangen Sie an die
Schutzabdeckungen der Lampen:
F
e
ntfernen s
i
e die Haltestifte A ,
F

e
ntfernen s
i
e die s
c
hutzabdeckung B.
Zugang zu den Glühlampen Austausch der
Blinkleuchten (1)
F Drehen Sie die Lampenfassung um eine
Vier telumdrehung nach links und ziehen
Sie sie ab.
F

D
ie Glühlampe herausziehen und austauschen.
ei
n schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin. Gehen Sie beim Wiedereinbau in
umgekehr ter Reihenfolge vor.
Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen
e
i
genschaften und gleicher Farbe
ersetzt werden.
7
Praktische tipps

184
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

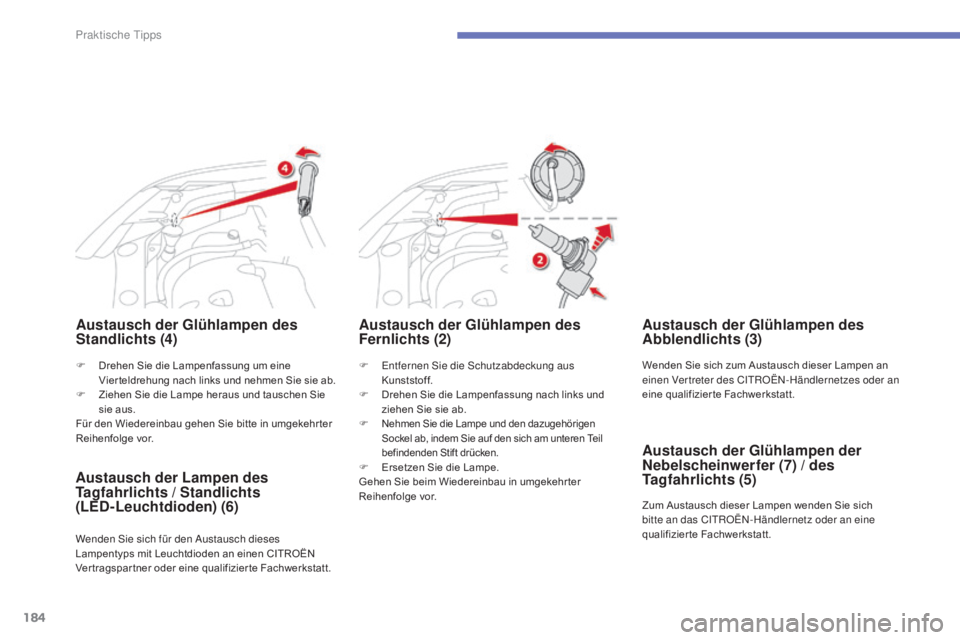

Austausch der Glühlampen des
Standlichts (4)
F entfernen si e die sc hutzabdeckung aus
Kunststoff.
F

D
rehen Sie die Lampenfassung nach links und
ziehen Sie sie ab.
F Nehmen Sie die Lampe und den dazugehörigen Sockel ab, indem Sie auf den sich am unteren Teil
befindenden Stift drücken.
F Ersetzen Sie die Lampe.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen des
Fernlichts (2)
F Drehen Sie die Lampenfassung um eine Vier teldrehung nach links und nehmen Sie sie ab.
F

Z
iehen Sie die Lampe heraus und tauschen Sie
sie aus.
Für den Wiedereinbau gehen Sie bitte in umgekehr ter
Reihenfolge vor.
Austausch der Lampen des
Tagfahrlichts / Standlichts
(LED-Leuchtdioden) (6)
Wenden si e sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Fachwerkstatt.
Austausch der Glühlampen des
Abblendlichts (3)
Wenden Sie sich zum Austausch dieser Lampen an
einen Vertreter des Ci tR OËn- Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
Zum Austausch dieser Lampen wenden Sie sich
bitte an das C
it
R
OË
n-
Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Austausch der Glühlampen der
Nebelscheinwerfer (7) / des
Tagfahrlichts (5)
Praktische Tipps

185
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

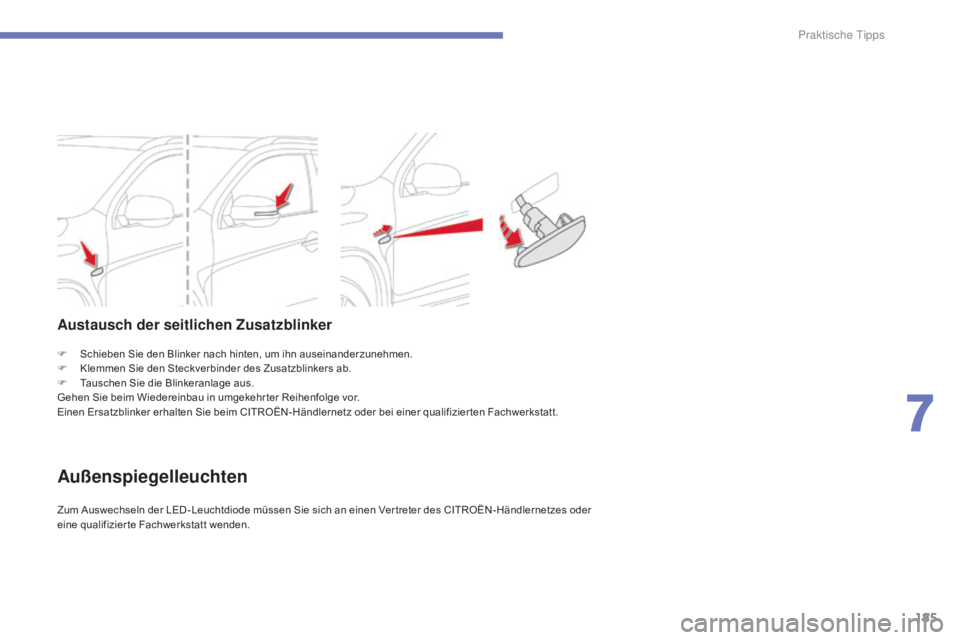

F Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.
F K lemmen Sie den Steckverbinder des Zusatzblinkers ab.
F

T
auschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-Händlernetz oder bei einer qualifizier ten Fachwerkstatt.
Austausch der seitlichen Zusatzblinker
Außenspiegelleuchten
Zum Auswechseln der LED - Leuchtdiode müssen Sie sich an einen Ver treter des CITROËN-Händlernetzes oder
eine qualifizier te Fachwerkstatt wenden.
7
Praktische Tipps

186
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

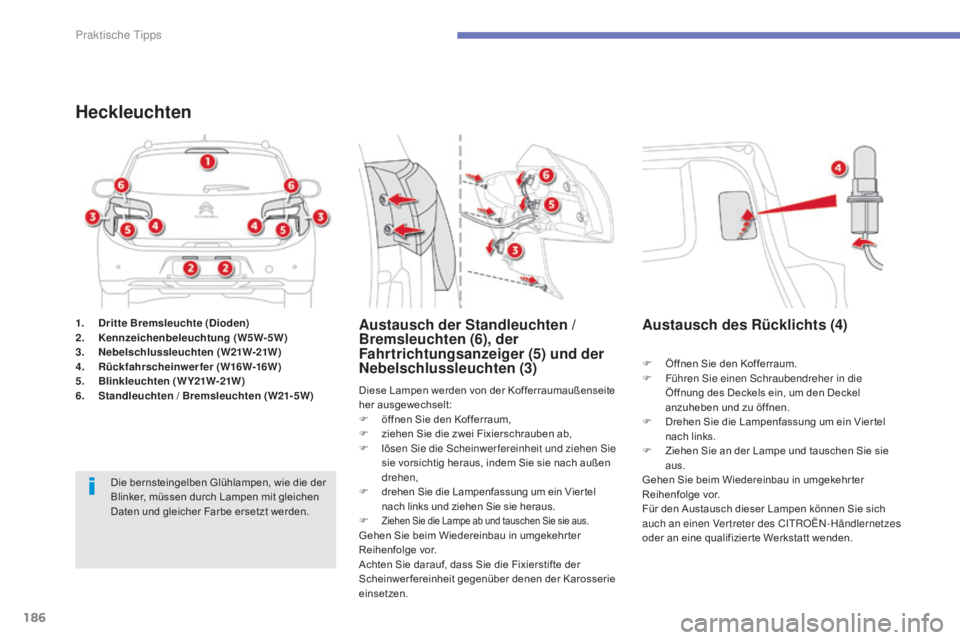

1. Dritte Bremsleuchte (Dioden)
2. K ennzeichenbeleuchtung (W5W-5W)
3.
N

ebelschlussleuchten ( W21W-21W )
4.
R

ückfahrscheinwerfer (W16W-16W)
5.
B

linkleuchten (WY21W-21W)
6.
S

tandleuchten / Bremsleuchten (W21-5W)
Heckleuchten
Die bernsteingelben Glühlampen, wie die der
Blinker, müssen durch Lampen mit gleichen
Daten und gleicher Farbe ersetzt werden. Diese Lampen werden von der Kofferraumaußenseite
her ausgewechselt:
F

ö
ffnen Sie den Kofferraum,
F
z
iehen Sie die zwei Fixierschrauben ab,
F
l
ösen s
i
e die s
c
heinwerfereinheit und ziehen s
i
e
sie vorsichtig heraus, indem Sie sie nach außen
drehen,
F d rehen Sie die Lampenfassung um ein Vier tel
nach links und ziehen Sie sie heraus.
F

Ziehen Sie die Lampe ab und tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Fixierstifte der
Scheinwer fereinheit gegenüber denen der Karosserie
einsetzen.
Austausch der Standleuchten /
Bremsleuchten (6), der
Fahrtrichtungsanzeiger (5) und der
Nebelschlussleuchten (3)
F Öffnen Sie den Kofferraum.
F F ühren si e einen sc hraubendreher in die
Öffnung des Deckels ein, um den Deckel
anzuheben und zu öffnen.
F

D
rehen Sie die Lampenfassung um ein Vier tel
nach links.
F

Z
iehen Sie an der Lampe und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Für den Austausch dieser Lampen können Sie sich
auch an einen Ver treter des C
i

t
R
OË
n-
Händlernetzes
oder an eine qualifizier te Werkstatt wenden.
Austausch des Rücklichts (4)
Praktische Tipps

187
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

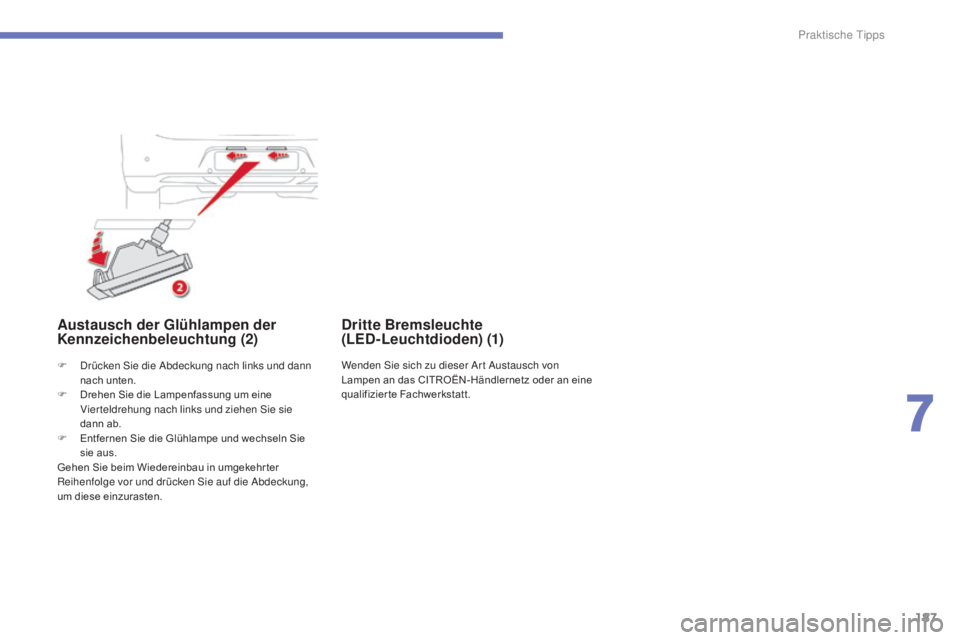

Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)
F drücken si e die Abdeckung nach links und dann
nach unten.
F

D
rehen Sie die Lampenfassung um eine
Vier teldrehung nach links und ziehen
s
i
e sie
dann ab.
F

E
ntfernen Sie die Glühlampe und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor und drücken
s
i
e auf die Abdeckung,
um diese einzurasten.
Dritte Bremsleuchte
(LED-Leuchtdioden) (1)
Wenden si e sich zu dieser Ar t Austausch von
Lampen an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
7
Praktische Tipps

188
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

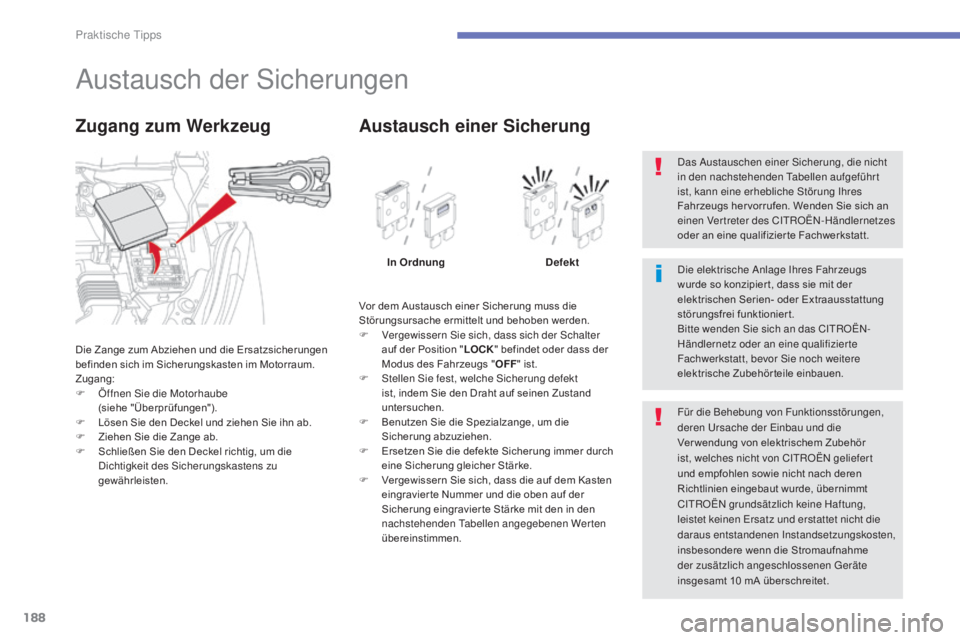

Austausch der sicherungen
Die Zange zum Abziehen und die Ersatzsicherungen
befinden sich im Sicherungskasten im Motorraum.
Zugang:
F

Ö
ffnen s
i
e die Motorhaube
(siehe "Überprüfungen").
F

L
ösen Sie den Deckel und ziehen Sie ihn ab.
F

Z
iehen Sie die Zange ab.
F

S
chließen Sie den Deckel richtig, um die
di

chtigkeit des s
i
cherungskastens zu
gewährleisten.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F

V
ergewissern s
i
e sich, dass sich der s
c
halter
auf der Position " LOCK" befindet oder dass der
Modus des Fahrzeugs " OFF" ist.
F
s
t
ellen s
i
e fest, welche s
i
cherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F

E
rsetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden
t
a
bellen angegebenen Werten
übereinstimmen.
Austausch einer Sicherung
In Ordnung Defekt
Für die Behebung von Funktionsstörungen,
deren
u
r
sache der e
i
nbau und die
Ver wendung von elektrischem Zubehör
ist, welches nicht von C
i

t
R
OË
n
geliefer t
und empfohlen sowie nicht nach deren
Richtlinien eingebaut wurde, übernimmt
C
i

t
R
OË
n
grundsätzlich keine Haftung,
leistet keinen
e
r
satz und erstattet nicht die
daraus entstandenen
i nstandsetzungskosten,
insbesondere wenn die Stromaufnahme
der zusätzlich angeschlossenen
g
e
räte
insgesamt 10
mA überschreitet.die elektrische Anlage i hres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktioniert.
Bitte wenden
s
i
e sich an das C
i
t
R
OË
n-
H

ändlernetz oder an eine qualifizierte
Fachwerkstatt, bevor
s
i
e noch weitere
elektrische Zubehörteile einbauen.
da
s Austauschen einer s
i
cherung, die nicht
in den nachstehenden t
a
bellen aufgeführt
ist, kann eine erhebliche s
t
örung i hres
Fahrzeugs her vorrufen. Wenden Sie sich an
einen Vertreter des C
i
t
R
OË
n-
Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Praktische tipps

189
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

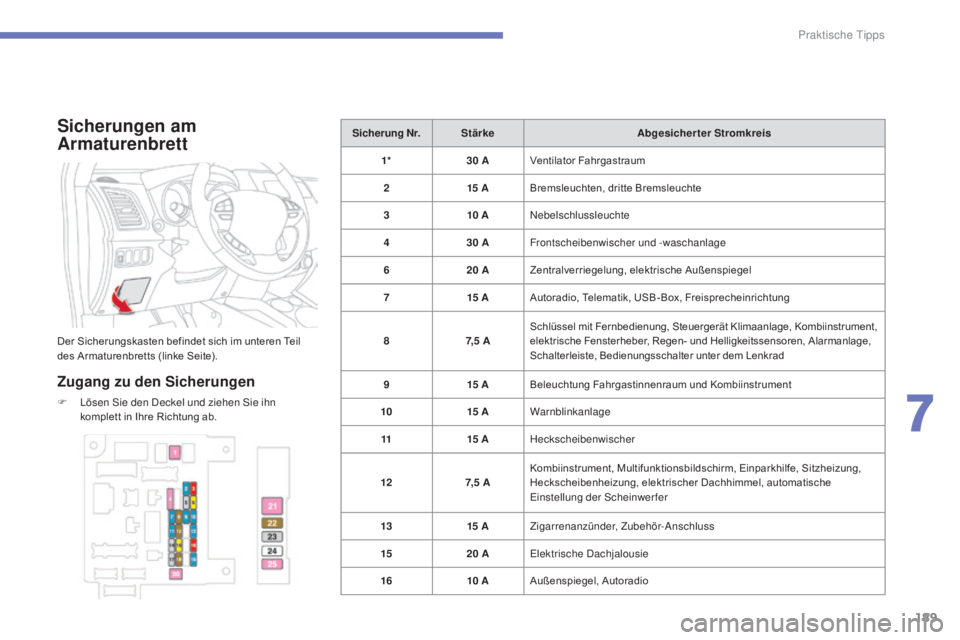

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (linke Seite).
Zugang zu den Sicherungen
F lösen si e den de ckel und ziehen si e ihn
komplett in Ihre Richtung ab. Sicherung Nr.
Stärke Abgesicherter Stromkreis
1* 30 A
Ventilator Fahrgastraum
2 15

A
Bremsleuchten, dritte Bremsleuchte
3 10

A
ne
belschlussleuchte
4 30 A
Frontscheibenwischer und -waschanlage
6 20 A
Zentralverriegelung, elektrische Außenspiegel
7 15

A
Autoradio, Telematik, USB-Box, Freisprecheinrichtung
8 7, 5

A
Schlüssel mit Fernbedienung, Steuergerät Klimaanlage, Kombiinstrument,
elektrische Fensterheber, Regen- und Helligkeitssensoren, Alarmanlage,
Schalterleiste, Bedienungsschalter unter dem Lenkrad
9 15

A
Beleuchtung Fahrgastinnenraum und Kombiinstrument
10 15
AWarnblinkanlage
11 15


AHeckscheibenwischer
12 7, 5


AKombiinstrument, Multifunktionsbildschirm, Einparkhilfe, Sitzheizung,
Heckscheibenheizung, elektrischer Dachhimmel, automatische
ei

nstellung der s
c
heinwerfer
13 15


AZigarrenanzünder, Zubehör-Anschluss
15 20
A
el
ektrische d
a
chjalousie
16 10


AAußenspiegel, Autoradio
7
Praktische Tipps

190
C4-Aircross_de_Chap07_info-pratiques_ed01-2014

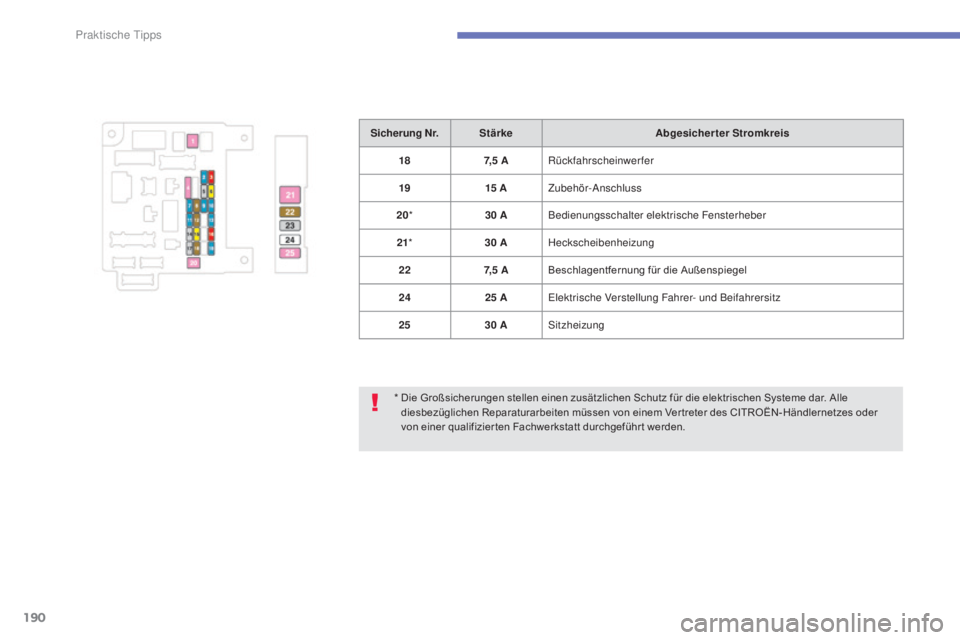

* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einem Ver treter des CITROËN-Händlernetzes oder
von einer qualifizier ten Fachwerkstatt durchgeführ t werden.
Sicherung Nr.
Stärke Abgesicherter Stromkreis
18 7, 5

A
Rückfahrscheinwerfer
19 15

A
Zubehör-Anschluss
20* 30 A
Bedienungsschalter elektrische Fensterheber
21 * 30 A
Heckscheibenheizung
22 7, 5

A
Beschlagentfernung für die Außenspiegel
24 25 A
ele
ktrische Verstellung Fahrer- und Beifahrersitz
25 30 A
si
tzheizung
Praktische Tipps
