2016 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

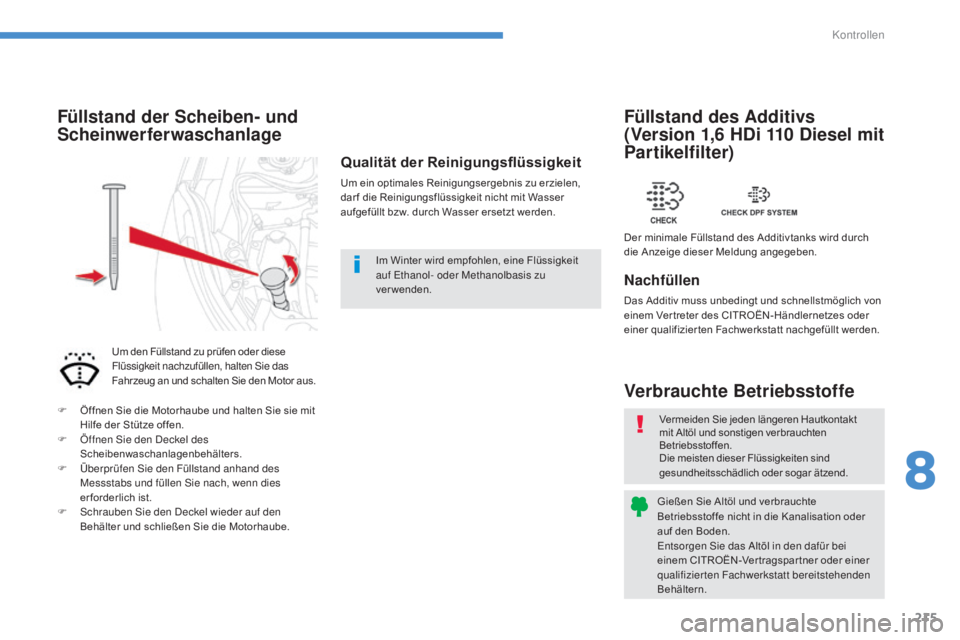

215
C4-Aircross_de_Chap08_verifications_ed01-2014
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
en

tsorgen s
i
e das Altöl in den dafür bei
einem CITROËN-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Das Additiv muss unbedingt und schnellstmöglich von
einem Ver treter des CITROËN-Händlernetzes oder
einer qualifizier ten Fachwerkstatt nachgefüllt werden.
Füllstand des Additivs
(Version 1,6 HDi 110 Diesel mit
Par tikelfilter)
Der minimale Füllstand des Additivtanks wird durch
die Anzeige dieser Meldung angegeben.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu erzielen,
dar f die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Um den Füllstand zu prüfen oder diese
Flüssigkeit nachzufüllen, halten
si e das
Fahrzeug an und schalten Sie den Motor aus.
F

Ö

ffnen Sie die Motorhaube und halten Sie sie mit
Hilfe der Stütze offen.
F

Ö

ffnen s
i
e den d
e
ckel des
Scheibenwaschanlagenbehälters.
F

Ü

berprüfen s
i
e den Füllstand anhand des
Messstabs und füllen
s
i
e nach, wenn dies
erforderlich ist.
F
s
c

hrauben s
i
e den d
e
ckel wieder auf den
Behälter und schließen Sie die Motorhaube. Im Winter wird empfohlen, eine Flüssigkeit
auf
e
t
hanol- oder Methanolbasis zu
verwenden.
8
Kontrollen

216
C4-Aircross_de_Chap08_verifications_ed01-2014

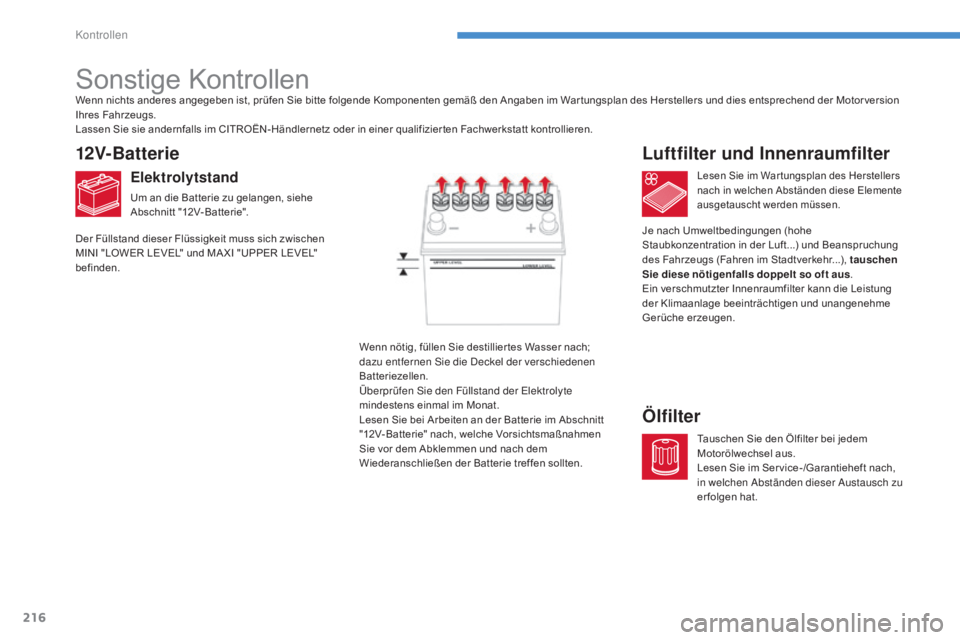

Sonstige Kontrollen
12V-Batterie
Elektrolytstand
Um an die Batterie zu gelangen, siehe
Abschnitt "12V-Batterie".
Lesen Sie im War tungsplan des Herstellers
nach in welchen Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Ser vice-/Garantieheft nach,
in welchen Abständen dieser Austausch zu
er folgen hat.
Ölfilter
Wenn nötig, füllen Sie destillier tes Wasser nach;
dazu entfernen si e die de ckel der verschiedenen
Batteriezellen.
Überprüfen
s
i
e den Füllstand der e
l
ektrolyte
mindestens einmal im Monat.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im War tungsplan des Herstellers und dies entsprechend der Motor version
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Der Füllstand dieser Flüssigkeit muss sich zwischen
MINI "LOWER LEVEL" und MA XI "UPPER LEVEL"
befinden.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Kontrollen

217
C4-Aircross_de_Chap08_verifications_ed01-2014

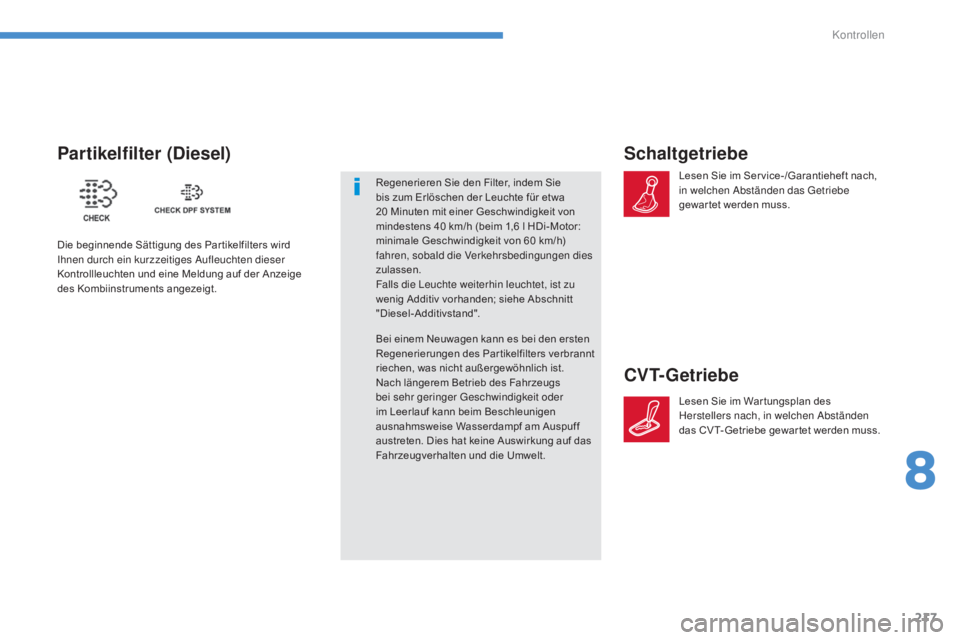

Schaltgetriebe
Lesen Sie im Ser vice-/Garantieheft nach,
in welchen Abständen das ge triebe
gewar tet werden muss.
CVT-Getriebe
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das CV T- Getriebe gewar tet werden muss.
Partikelfilter (Diesel)
Die beginnende Sättigung des Par tikelfilters wird i hnen durch ein kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf der Anzeige
des Kombiinstruments angezeigt. Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte für etwa
20
Minuten mit einer Geschwindigkeit von
mindestens 40 km/h (beim 1,6 l HDi-Motor:
minimale Geschwindigkeit von 60 km/h)
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die
l
e
uchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden; siehe Abschnitt
"Diesel-Additivstand".
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Par tikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer
g
e
schwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.
8
Kontrollen

218
C4-Aircross_de_Chap08_verifications_ed01-2014

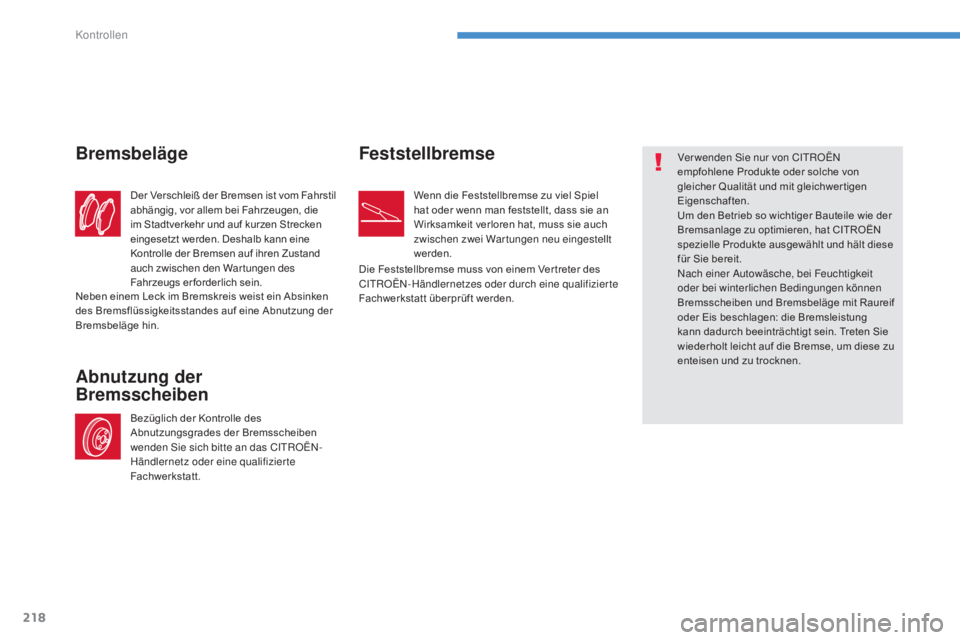

Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs er forderlich sein.
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden s
i
e sich bitte an das C
i
t
R
OË
n-
H

ändlernetz oder eine qualifizierte
Fachwerkstatt.
Abnutzung der
Bremsscheiben Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Ver wenden
s
i
e nur von C
i
t
R
OË
n

empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwer tigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
na

ch einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Die Feststellbremse muss von einem Ver treter des
C
i

t
R

OË
n-

Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüft werden.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Kontrollen

219
C4-Aircross_de_Chap09_caracteristiques-techniques_ed01-2014
* Die Höchstleistung entspricht dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden Bestimmungen der EU-Richtlinie 1999/99/EG.
Motoren und getriebe
.../S: mit der Funktion STOP & START ausgestattete Fahrzeuge
BENZINMOTOREN
1,6 L 115
Amtl. Varianten-/Versions-Bezeichnungen: BU... NKZ0
NKZ0/S
Antriebsmodus 2WD
Hubraum (cm
3) 1 590
Bohrung x Hub (mm) 75
x 90
Höchstleistung*: EG -Norm (kW) 86
Drehzahl bei Höchstleistung (U/min) 6
000
Maximales Drehmoment: EG -Norm (Nm) 15 4
Drehzahl bei max. Drehmoment (U/min) 4


000
Kraftstoff bleifrei
Katalysator Ja
GETRIEBE
sc

haltgetriebe
(5
Gänge)
ÖLFÜLLMENGE (in Litern)
Motor (mit Austausch der Ölfilterpatrone) 4,2
9
technische daten

220
C4-Aircross_de_Chap09_caracteristiques-techniques_ed01-2014

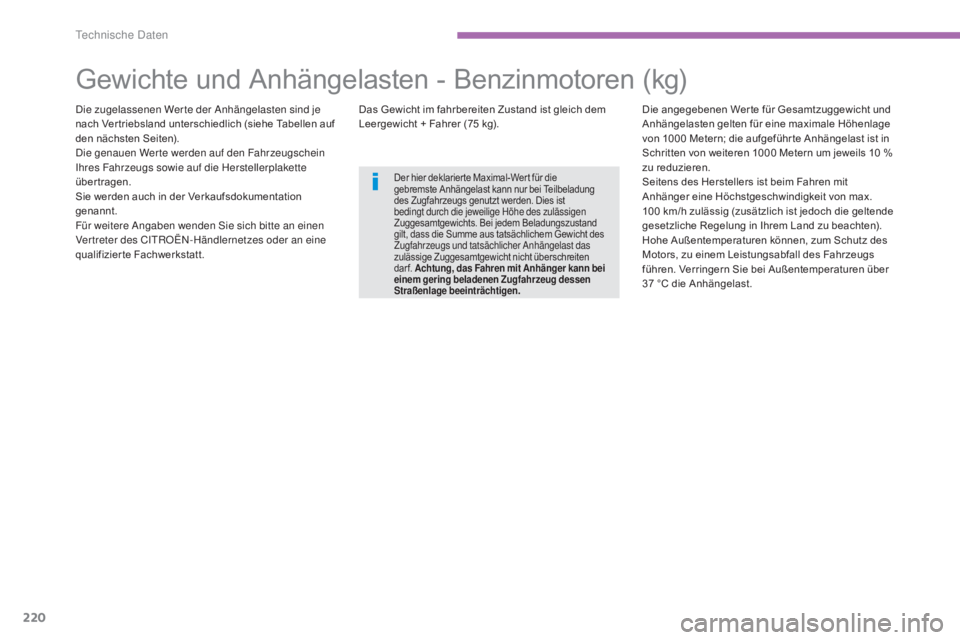

Gewichte und Anhängelasten - Benzinmotoren (kg)
die zugelassenen Wer te der Anhängelasten sind je
nach Ver triebsland unterschiedlich (siehe Tabellen auf
den nächsten Seiten).
di
e genauen Werte werden auf den Fahrzeugschein
ih

res Fahrzeugs sowie auf die Herstellerplakette
übertragen.
Sie werden auch in der Verkaufsdokumentation
genannt.
Für weitere Angaben wenden
s
i
e sich bitte an einen
Vertreter des C
i

t
R
OË
n-
Händlernetzes oder an eine
qualifizierte Fachwerkstatt. Das Gewicht im fahrbereiten Zustand ist gleich dem
Leergewicht + Fahrer (75
kg).Die angegebenen Wer te für Gesamtzuggewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000
Metern; die aufgeführ te Anhängelast ist in
Schritten von weiteren 1000
Metern um jeweils 10 %
zu reduzieren.
Seitens des Herstellers ist beim Fahren mit
Anhänger eine Höchstgeschwindigkeit von max.
100
km/h zulässig (zusätzlich ist jedoch die geltende
gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des
Motors, zu einem Leistungsabfall des Fahrzeugs
führen. Verringern Sie bei Außentemperaturen über
37
°C die Anhängelast.
Der hier deklarier te Maximal-Wer t für die
gebremste Anhängelast kann nur bei Teilbeladung
des Zugfahrzeugs genutzt werden. Dies ist
bedingt durch die jeweilige Höhe des zulässigen
Zuggesamtgewichts. Bei jedem Beladungszustand
gilt, dass die Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Zuggesamtgewicht nicht überschreiten
dar f. Achtung, das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug dessen
Straßenlage beeinträchtigen.
technische daten

221
C4-Aircross_de_Chap09_caracteristiques-techniques_ed01-2014
BENZINMOTOREN1,6 L 115
Getriebe Mechanisch (5


Gänge)
Amtl. Varianten-/Versions-Bezeichnungen: BU... NKZ0


NKZ0/S
Antriebsmodus 2WD
-

m
inimales Leergewicht 1
310
-

m
inimales Gewicht in fahrbereitem Zustand 1
385
-
Zuläs

siges Gesamtgewicht 1
870
-

Z
ulässiges Gesamtgewicht bei Anhängerbetrieb 1
925
-

Z
ulässiges Gesamtzuggewicht mit Anhänger
b

is 12% Steigung 3
025
-
ma

x. Anhängelast gebremst 1


10 0
-
ma

x. Anhängelast ungebremst 685
-

m
ax. zulässige Stützlast 55
Für die Zonen: Europa, Türkei, DOM-TOM
9
Technische Daten

222
C4-Aircross_de_Chap09_caracteristiques-techniques_ed01-2014
BENZINMOTOREN
Getriebe
Amtl. Varianten-/Versions-Bezeichnungen:
Antriebsmodus
-
m
inimales Leergewicht
-

m
inimales Gewicht in fahrbereitem Zustand
-
Zuläs

siges Gesamtgewicht
-

Z
ulässiges Gesamtgewicht bei Anhängerbetrieb
-

Z
ulässiges Gesamtzuggewicht mit Anhänger
b

is 12% Steigung
-
ma

x. Anhängelast gebremst
-
ma

x. Anhängelast ungebremst
-

m
ax. zulässige Stützlast
Technische Daten
