2016 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

175
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Radwechsel
-


s
etzen sie das Rad auf die nabe und
drehen Sie die Radmuttern von Hand
ein.
-
Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.
5. Ersatzrad montieren
- Kurbeln Sie den Wagenheber herunter ,
bis das Fahrzeug wieder auf den
Boden steht, und entfernen
sie den
W

agenheber.
-
Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest; jedoch nicht
gewaltsam.
-


l
egen sie das defekte Rad in die
Halterung des Ersatzrads. -
Hängen Sie die Halterung wieder im
Haken ein und heben sie sie durch
Festdrehen der Schraube mit der
Handkurbel wieder an.
-
Ziehen sie die schraube vollständig an,
dann überprüfen, dass das Rad korrekt
horizontal gegen das Bodenblech
gedrückt ist.
Andernfalls wiederholen Sie den V

organg.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen).
Benutzen
sie keinen Maschinenschrauber
anstelle des Radschlüssels.
sCHnellHilFe
8

176
Berlingo-2-VP_de_Chap08_Aide-rapide_ed01-2016
Montage der Zierkappe auf
der felge
Das Ventil des Rades muss zur Kerbe der
Zierkappe zentriert werden.
Diese Position ist wichtig für den Einbau
der Zierkappe auf der Stahlblechfelge. (Im
Fall einer schlechten Ausrichtung von Ventil
und Kerbe bleibt das Antirotationssystem
auf Anschlag auf den Bolzenköpfen und es
besteht die Gefahr, dass es sich abnutzt,
wenn die Zierkappe weiter in dieser Position
montiert werden soll).-
Vergewissern Sie sich, dass alle
Befestigungshaken außer dem letzten
zum Einrasten richtig aufgesteckt sind
(gegenüber der Ventildurchführung).
-

Schlagen
Sie mit der Handfläche auf den Haken gegenüber dem Ventil (dort,
wo sich der letzte Befestigungshaken
befindet;
immer in der Reihenfolge der Einrastung).
-
Vergewissern Sie sich, dass der Rand
des Zierkappenumfanges nicht in die
Felge eingedrückt oder gesenkt wird:
● Position
des Zierkappenrandes stimmt überein.
● Position des Zierkappenrandes stimmt nicht überein.
6. repariertes rad montieren
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5
beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.
Siehe

Abschnitt 3, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor. Siehe Abschnitt 9, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie so
schnell wie möglich von einem Vertreter
des
CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen, ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des
CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt.
Radwechsel

177
Berlingo-2-VP_de_Chap08_Aide-rapide_ed01-2016
radwechsel
Überprüfen Sie die
position des
Ventils zur Öse der radzierkappe.
Position des Ventils

stimmt nicht überein:
unterhalb des Ringes.
Beachten Sie die Vorgehensweise
zur Montage der Zierkappe, um einen
Bruch des Befestigungshakens
oder eine Verformung am
rand

der
radzierkappen zu vermeiden.
Verformung des Zierkappenrandes auf Höhe
des V

entils, aufgrund falscher Montage. Position des Ventils stimmt überein:
oberhalb des Ringes.
SCHNELLHILFE
8

178
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

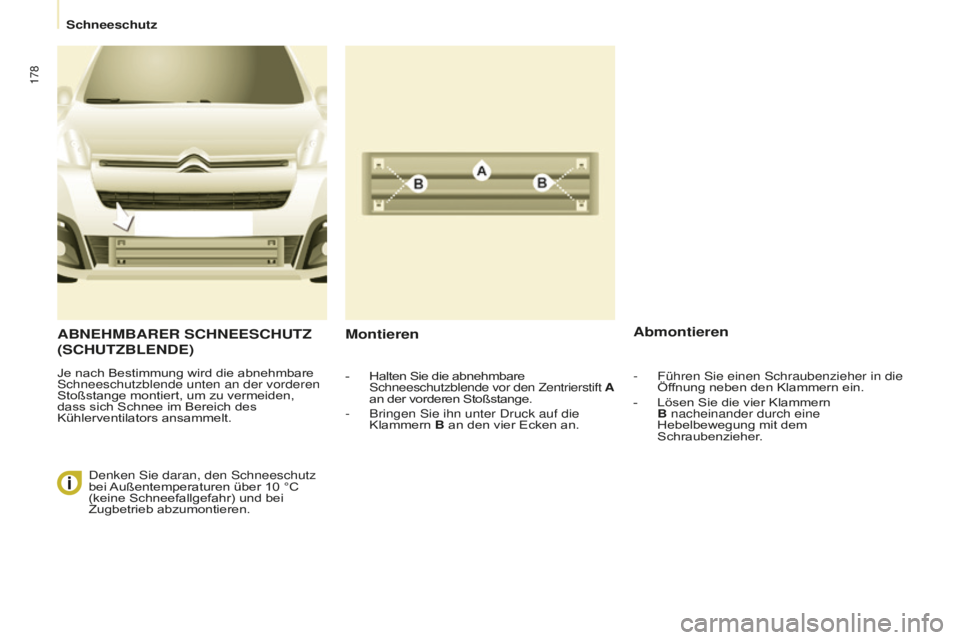

Schneeschutz
ABNEHMBARER SCHNEESCHUTZ
(SCHUTZBLENDE)
Je nach Bestimmung wird die abnehmbare schneeschutzblende unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.
Montieren Abmontieren
- Halten Sie die abnehmbare schneeschutzblende vor den Zentrierstift
A
an der vorderen Stoßstange.
- Bringen sie ihn unter druck auf die
Klammern B an den vier Ecken an.
denken sie daran, den schneeschutz
bei

Außentemperaturen über 10
°C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. -
Führen sie einen schraubenzieher in die
Öf
fnung neben den Klammern ein.
- Lösen Sie die vier Klammern
B nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher
.

179
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Schneeketten
SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
die schneeketten dürfen nur auf die
V

orderräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten sie die für jedes land
geltenden V

orschriften zur Verwendung
von
schneeketten und die erlaubte
Höchstgeschwindigkeit.
InstallationshinweiseF Wenn Sie die Ketten während Ihrer
Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
F
Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F
Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
F
Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50
km/h zu überschreiten.
F Halten sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Es wird dringend empfohlen, das anlegen der schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
V

erwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des C
itROËn-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der schneeketten
195/65 R15
9
mm
195/70
R15
205/65
R15
215/55
R16
V

ermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen
der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge
in Kontakt kommen.
sCHnellHilFe
8

180
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

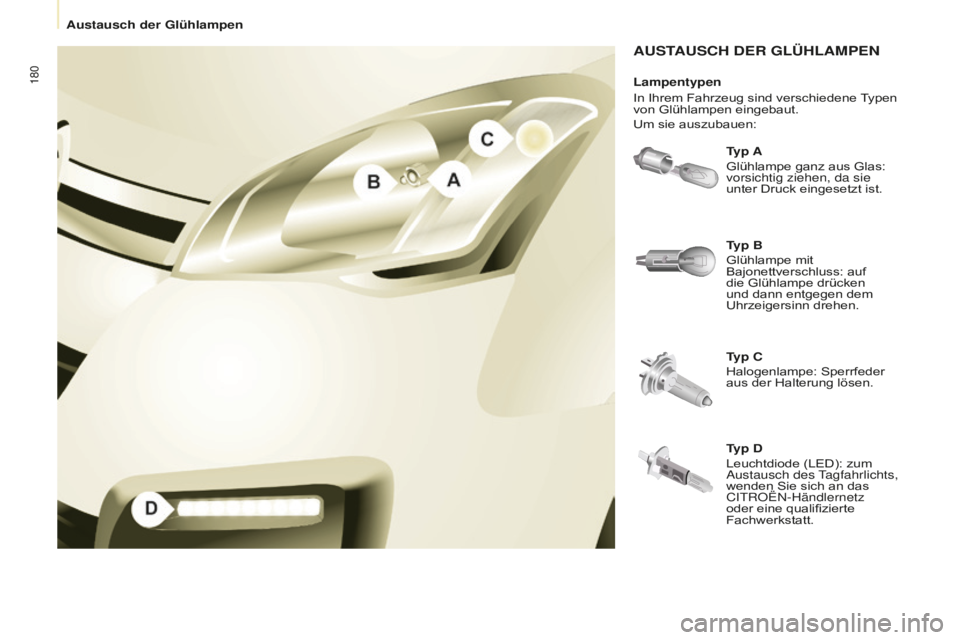

AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen. Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen eingebaut.
Um sie auszubauen:
Typ D
Leuchtdiode (LED): zum
austausch
des
tagfahrlichts,
wenden Sie sich an das
C
itROËn-Händlernetz
oder eine qualifizierte
Fachwerkstatt.
austausch der glühlampen

181
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Glühlampen
2. Standlicht
Typ A, W5W - 5W
-
Entfernen Sie die Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-
Ziehen sie die unter druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-
Wechseln Sie die Glühlampe aus.
- Überprüfen sie, dass die abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4 - 55W
- Entfernen Sie die mittlere Abdeckung,
indem Sie an der weichen Gummilasche
ziehen.
-
Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus
und beachten sie dabei, dass der
metallische

Teil mit den Rillen an der
Leuchte übereinstimmt.
-
Setzen Sie die Sperrfeder wieder ein.
- Überprüfen sie, dass die abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Hochdruckreinigung Öf

fnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
sie, ob die Motorhaube richtig geschlossen
ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. W

arten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht
direkt mit den Fingern, verwenden Sie hierzu
fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3
Minuten, bevor Sie
die Batterie wieder anklemmen.
Überprüfen Sie nach jedem

Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Wenn
sie hartnäckige
V

erschmutzungen mit Hochdruck
reinigen, halten
sie die spritzdüse nicht
zu lange auf Scheinwerfer

, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
sCHnellHilFe
8

182
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

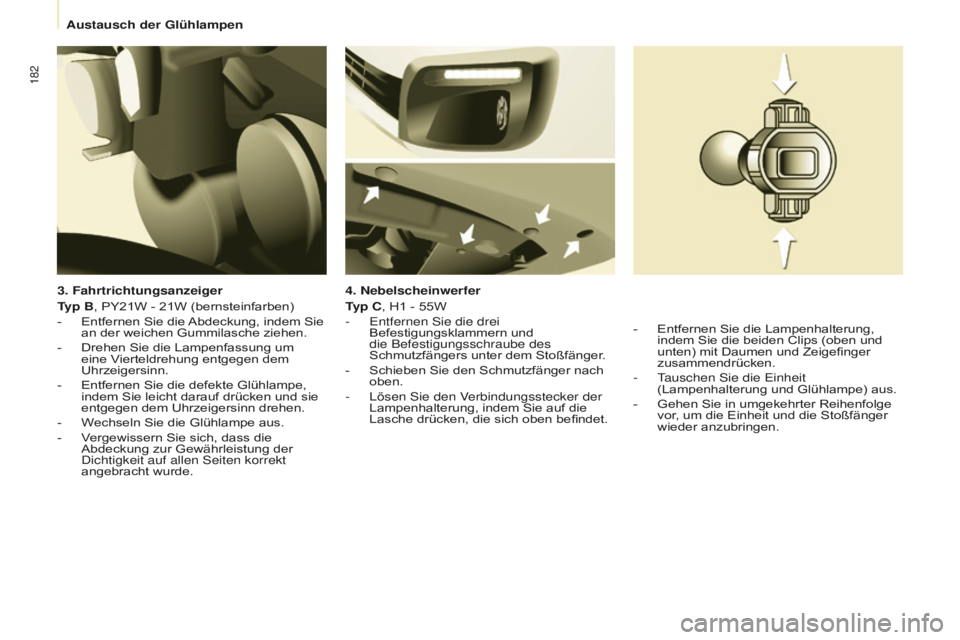

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-
Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-
Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
dichtigkeit auf allen seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
T

yp C, H1 - 55W
-

e
ntfernen sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger

.
-
Schieben Sie den Schmutzfänger nach
oben.
-


l
ösen sie den V
erbindungsstecker der
Lampenhalterung, indem Sie auf die
Lasche drücken, die sich oben befindet. -
Entfernen Sie die Lampenhalterung,
indem Sie die beiden Clips (oben und
unten) mit Daumen und Zeigefinger
zusammendrücken.
-


t
auschen sie die einheit
(Lampenhalterung und Glühlampe) aus.
-
Gehen Sie in umgekehrter Reihenfolge
vor, um die Einheit und die Stoßfänger
wieder anzubringen.
austausch der glühlampen
