2016 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

71
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

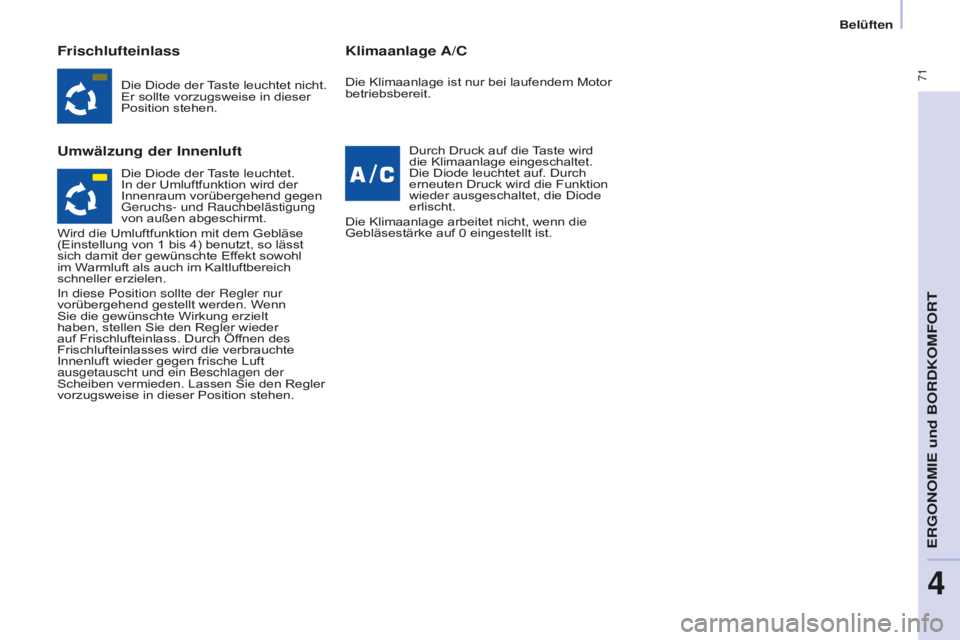

Belüften
Frischlufteinlass
Umwälzung der InnenluftKlimaanlage A/C
Die Diode der Taste leuchtet nicht.
Er sollte vorzugsweise in dieser
Position stehen.
Durch Druck auf die Taste wird
die Klimaanlage eingeschaltet.
Die Diode leuchtet auf. Durch
erneuten Druck wird die Funktion
wieder ausgeschaltet, die Diode
erlischt.
Die Klimaanlage arbeitet nicht, wenn die
Gebläsestärke auf 0
eingestellt ist.
Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit.
Die Diode der

Taste leuchtet.
In der Umluftfunktion wird der
Innenraum vorübergehend gegen
geruchs- und Rauchbelästigung
von außen abgeschirmt.
Wird die Umluftfunktion mit dem Gebläse
(Einstellung von 1
bis 4) benutzt, so lässt
sich damit der gewünschte Ef

fekt sowohl
im Warmluft als auch im Kaltluftbereich
schneller erzielen.
in diese Position sollte der Regler nur
vorübergehend gestellt werden. W

enn
Sie die gewünschte Wirkung erzielt
haben, stellen Sie den Regler wieder
auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte
Innenluft wieder gegen frische Luft
ausgetauscht und ein Beschlagen der
Scheiben vermieden. Lassen Sie den Regler
vorzugsweise in dieser Position stehen.
eRgOnOMie und BORdKOMFORt
4

72
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Was Sie beachten sollten
Um den Innenraum maximal abzukühlen
oder zu erwärmen, können Sie den
Wert 15
bzw
. 27
unter- bzw
. überschreiten,
bis LO bzw. HI in der Anzeige erscheint.
Beim Einsteigen ins Fahrzeug kann die
Innenraumtemperatur deutlich kälter (oder
wärmer) als die Komforttemperatur sein. Es
ist aber nicht erforderlich, die
einstellung zu
verändern, um schnell zum gewünschten
Komfortniveau zu gelangen. Die

Anlage
nutzt ihr ganzes Leistungspotenzial, um den
eingestellten Komfortwert zu erreichen.

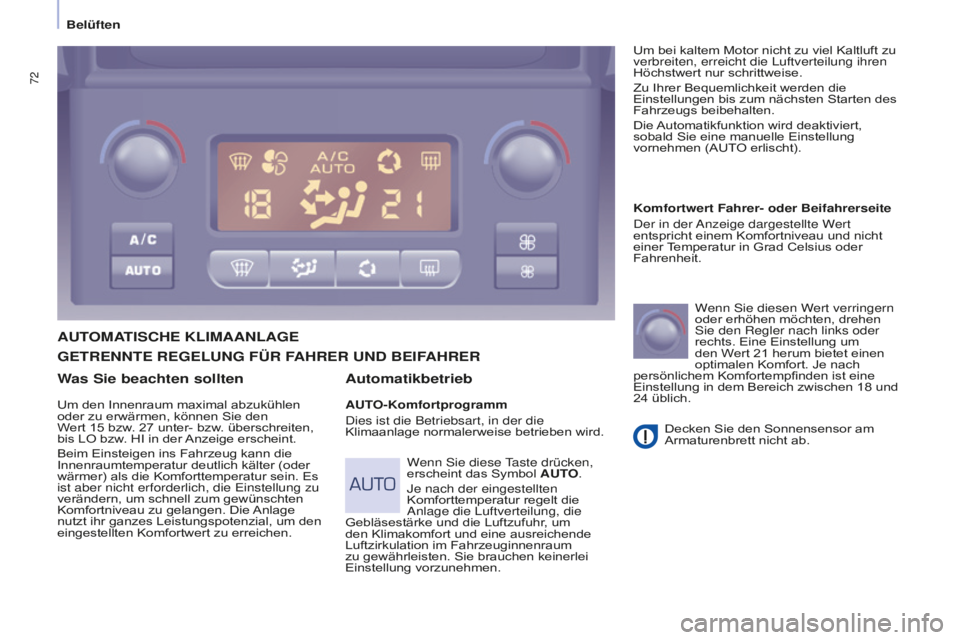

AUTOMATISCHE KLIMAANLAGE
Automatikbetrieb
AUTO-Komfortprogrammdies ist die Betriebsart, in der die
Klimaanlage normalerweise betrieben wird. Komfortwert Fahrer- oder Beifahrerseite
der in der anzeige dargestellte W

ert
entspricht einem Komfortniveau und nicht
einer Temperatur in Grad Celsius oder
Fahrenheit.
Wenn
sie diesen W
ert verringern
oder erhöhen möchten, drehen
sie den Regler nach links oder
rechts. Eine Einstellung um
den W
ert 21
herum bietet einen
optimalen Komfort. Je nach
persönlichem Komfortempfinden ist eine
Einstellung in dem Bereich zwischen 18
und
24 üblich.
Decken Sie den Sonnensensor am
Armaturenbrett nicht ab.
W
enn
sie diese taste drücken,
erscheint das Symbol AUT

O.
Je nach der eingestellten
Komforttemperatur regelt die
anlage die luftverteilung, die
Gebläsestärke und die Luftzufuhr

, um
den Klimakomfort und eine ausreichende
Luftzirkulation im Fahrzeuginnenraum
zu gewährleisten. Sie brauchen keinerlei
Einstellung vorzunehmen. Um bei kaltem Motor nicht zu viel Kaltluft zu
verbreiten, erreicht die
luftverteilung ihren
Höchstwert nur schrittweise.
Zu Ihrer Bequemlichkeit werden die
Einstellungen bis zum nächsten Starten des
Fahrzeugs beibehalten.
Die
Automatikfunktion wird deaktiviert,
sobald Sie eine manuelle Einstellung
vornehmen (AUTO erlischt).
GETRENNTE REGELUNG FÜR FAHRER UND BEIF AHRER
Belüften

73
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

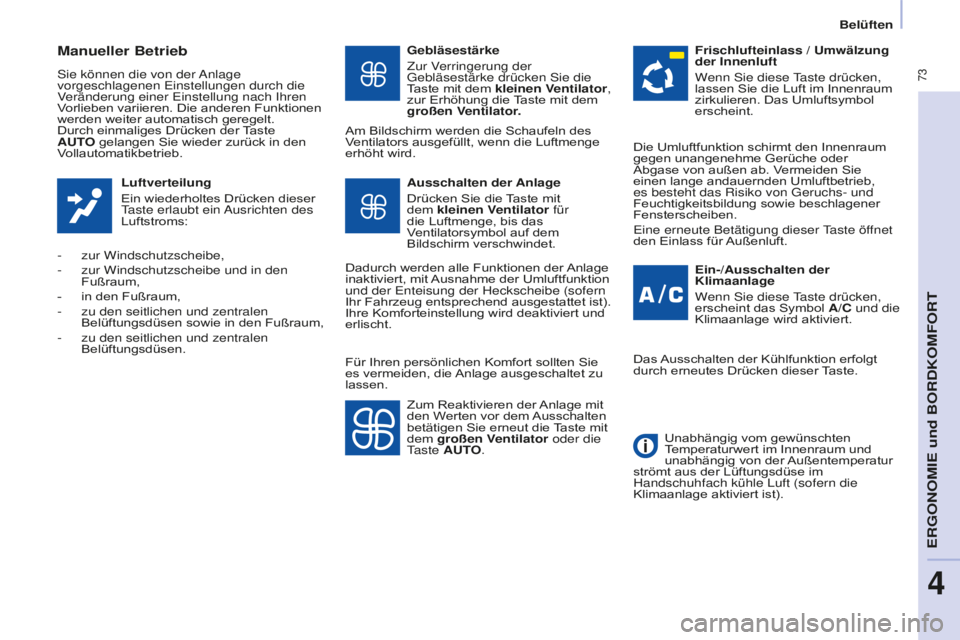

Belüften
Manueller Betrieb
sie können die von der anlage
vorgeschlagenen einstellungen durch die
V
eränderung einer
einstellung nach ihren
V

orlieben variieren. Die anderen Funktionen
werden weiter automatisch geregelt.
Durch einmaliges Drücken der Taste
AUTO
gelangen Sie wieder zurück in den
V

ollautomatikbetrieb. Luftverteilung
Ein wiederholtes Drücken dieser
taste erlaubt ein ausrichten des
Luftstroms:
-
zur Windschutzscheibe,
- zur Windschutzscheibe und in den
Fußraum,
-
in den Fußraum,
- zu den seitlichen und zentralen
Belüftungsdüsen sowie in den Fußraum,
-
zu den seitlichen und zentralen
Belüftungsdüsen. Gebläsestärke
Zur Verringerung der
gebläsestärke drücken sie die
T
aste mit dem kleinen Ventilator,
zur Erhöhung die Taste mit dem
großen Ventilator.
Am Bildschirm werden die Schaufeln des
Ventilators ausgefüllt, wenn die Luftmenge
erhöht wird.
Ein-/Ausschalten der
Klimaanlage
Wenn
sie diese taste drücken,
erscheint das Symbol A/C

und die
Klimaanlage wird aktiviert.
Ausschalten der Anlage
Drücken Sie die Taste mit
dem kleinen Ventilator
für
die Luftmenge, bis das
V

entilatorsymbol auf dem
Bildschirm verschwindet.
Dadurch werden alle Funktionen der Anlage
inaktiviert, mit Ausnahme der Umluftfunktion
und der
enteisung der Heckscheibe (sofern
Ihr Fahrzeug entsprechend ausgestattet ist).
Ihre Komforteinstellung wird deaktiviert und
erlischt. Frischlufteinlass / Umwälzung
der Innenluft
W

enn sie diese taste drücken,
lassen Sie die Luft im Innenraum
zirkulieren. Das Umluftsymbol
erscheint.
Zum Reaktivieren der Anlage mit
den W
erten vor dem Ausschalten
betätigen Sie erneut die Taste mit
dem großen Ventilator oder die
taste AUT

O.Die Umluftfunktion schirmt den Innenraum
gegen unangenehme Gerüche oder
Abgase von außen ab. Vermeiden Sie
einen lange andauernden Umluftbetrieb,
es besteht das Risiko von
geruchs- und
Feuchtigkeitsbildung sowie beschlagener
Fensterscheiben.
eine erneute Betätigung dieser taste öffnet
den Einlass für

Außenluft.
Das Ausschalten der Kühlfunktion erfolgt
durch erneutes Drücken dieser Taste. Unabhängig vom gewünschten
Temperaturwert im Innenraum und
unabhängig von der Außentemperatur
strömt aus der Lüftungsdüse im
Handschuhfach kühle
luft (sofern die
Klimaanlage aktiviert ist).
Für Ihren persönlichen Komfort sollten Sie
es vermeiden, die

Anlage ausgeschaltet zu
lassen.
eRgOnOMie und BORdKOMFORt
4

74
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

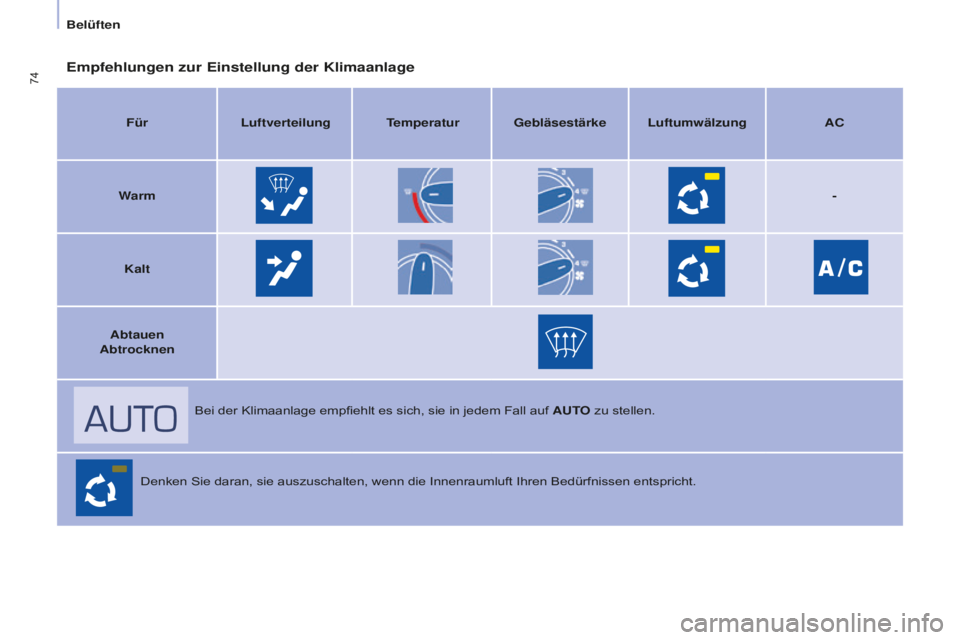

Empfehlungen zur Einstellung der Klimaanlage
FürLuftverteilung Temperatur Gebläsestärke Luftumwälzung AC
Warm -
Kalt
Abtauen
Abtrocknen
Bei der Klimaanlage empfiehlt es sich, sie in jedem Fall auf AUTO zu stellen.
Denken Sie daran, sie auszuschalten, wenn die Innenraumluft Ihren Bedürfnissen entspricht.
Belüften

75
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Belüften

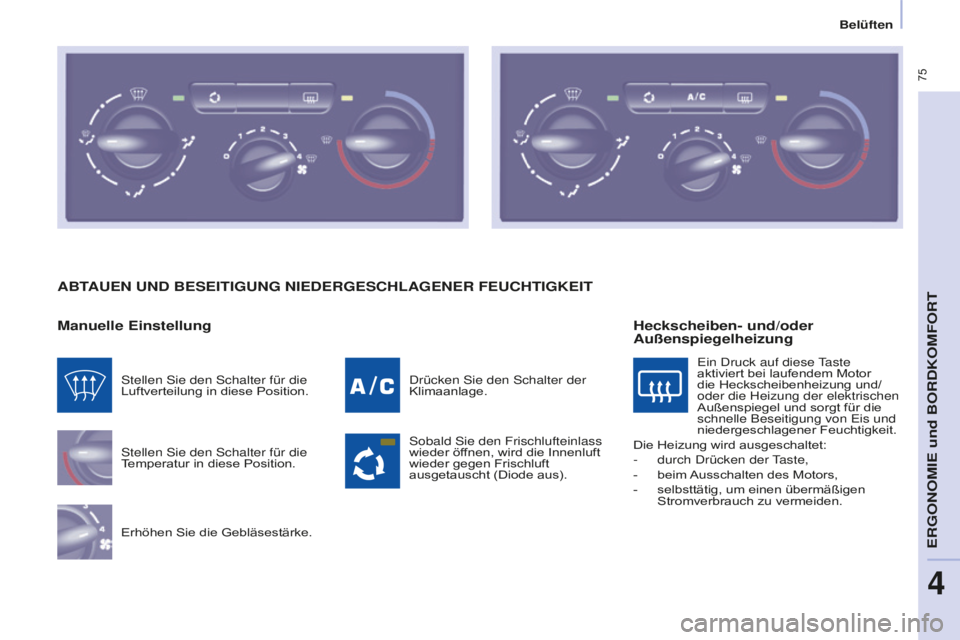

ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER FEUCHTIGKEIT
Manuelle Einstellung
stellen sie den schalter für die
Temperatur in diese Position.
Erhöhen Sie die Gebläsestärke.
drücken sie den schalter der
Klimaanlage.
sobald sie den Frischlufteinlass
wieder öf fnen, wird die Innenluft
wieder gegen Frischluft
ausgetauscht (Diode aus).
stellen sie den schalter für die
Luftverteilung in diese Position.
Heckscheiben- und/oder
Außenspiegelheizung
ein druck auf diese taste
aktiviert bei laufendem Motor
die Heckscheibenheizung und/
oder die Heizung der elektrischen
Außenspiegel und sorgt für die
schnelle Beseitigung von
eis und
niedergeschlagener Feuchtigkeit.
Die Heizung wird ausgeschaltet:
-
durch drücken der taste,
- beim Ausschalten des Motors,
- selbsttätig, um einen übermäßigen
Stromverbrauch zu vermeiden.
ERGONOMIE und BORDKOMFORT
4

76
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

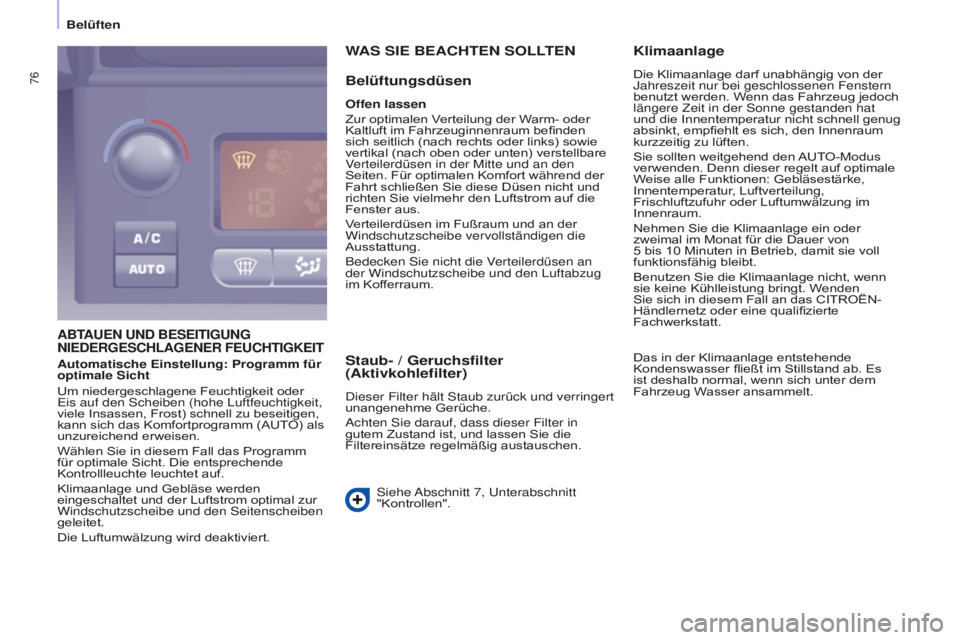

ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER FEUCHTIGKEIT
WAS SIE BEACHTEN SOLLTEN
Belüftungsdüsen
Offen lassen
Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum befinden
sich seitlich (nach rechts oder links) sowie
vertikal (nach oben oder unten) verstellbare
Verteilerdüsen in der Mitte und an den
Seiten. Für optimalen Komfort während der
Fahrt schließen Sie diese Düsen nicht und
richten Sie vielmehr den Luftstrom auf die
Fenster aus.
Verteilerdüsen im Fußraum und an der
Windschutzscheibe vervollständigen die
Ausstattung.
Bedecken
sie nicht die V

erteilerdüsen an
der Windschutzscheibe und den
luftabzug
im Kof

ferraum.
Staub- / Geruchsfilter
(Aktivkohlefilter)
dieser Filter hält staub zurück und verringert
unangenehme Gerüche.
achten sie darauf, dass dieser Filter in
gutem Zustand ist, und lassen Sie die
Filtereinsätze regelmäßig austauschen.
siehe abschnitt 7, unterabschnitt
"Kontrollen".
Klimaanlage
Die Klimaanlage darf unabhängig von der
Jahreszeit nur bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der
sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften.
Sie sollten weitgehend den

AUTO-Modus
verwenden. Denn dieser regelt auf optimale
Weise alle Funktionen: Gebläsestärke,
Innentemperatur, Luftverteilung,
Frischluftzufuhr oder Luftumwälzung im
Innenraum.
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5
bis 10 Minuten in Betrieb, damit sie voll
funktionsfähig bleibt.
Benutzen Sie die Klimaanlage nicht, wenn
sie keine Kühlleistung bringt. W

enden
Sie sich in diesem Fall an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Automatische Einstellung: Programm für
optimale Sicht
Um niedergeschlagene Feuchtigkeit oder
eis auf den scheiben (hohe luftfeuchtigkeit,
viele Insassen, Frost) schnell zu beseitigen,
kann sich das Komfortprogramm (AUT

O) als
unzureichend erweisen.
Wählen Sie in diesem Fall das Programm
für optimale Sicht. Die entsprechende
Kontrollleuchte leuchtet auf.
Klimaanlage und Gebläse werden
eingeschaltet und der Luftstrom optimal zur
Windschutzscheibe und den
seitenscheiben
geleitet.
Die Luftumwälzung wird deaktiviert. Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug W

asser ansammelt.
Belüften

77
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

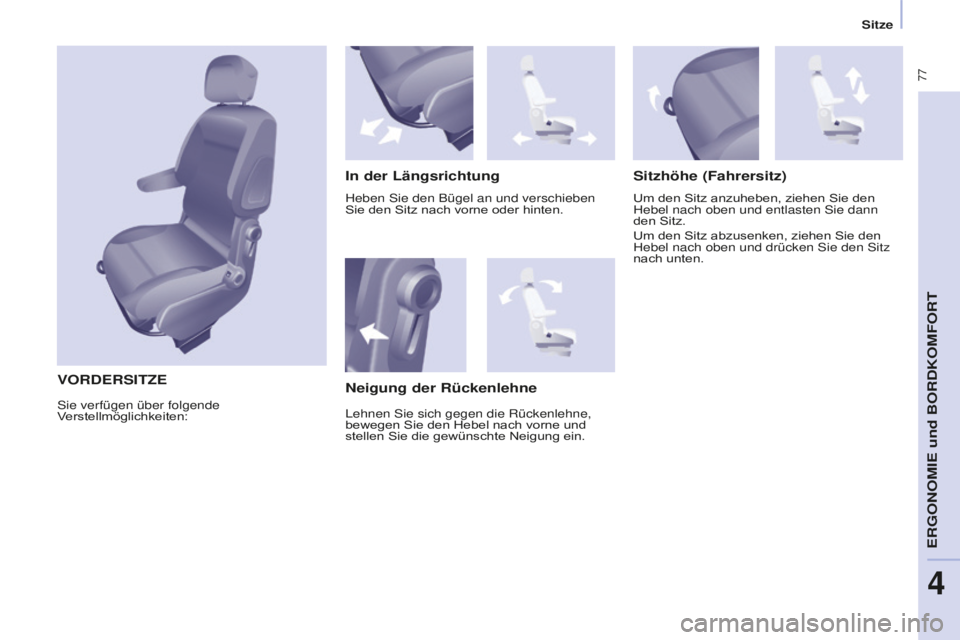

Sitze
VORDERSITZE
In der LängsrichtungSitzhöhe (Fahrersitz)
Um den Sitz anzuheben, ziehen Sie den
Hebel nach oben und entlasten sie dann
den Sitz.
Um den Sitz abzusenken, ziehen Sie den
Hebel nach oben und drücken
sie den sitz
nach unten.
Neigung der Rückenlehne
Heben sie den Bügel an und verschieben
Sie den Sitz nach vorne oder hinten.
sie verfügen über folgende
V

erstellmöglichkeiten:
lehnen sie sich gegen die Rückenlehne,
bewegen Sie den Hebel nach vorne und
stellen Sie die gewünschte Neigung ein.
eRgOnOMie und BORdKOMFORt
4

78
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Grundsätzlich nicht mit ausgebauten
Kopfstützen fahren. Die Kopfstützen
müssen an ihrem Platz und richtig
eingestellt sein.
Verstellbare ArmlehneBedienung der beheizbaren
Vordersitze
Die Vordersitze können mit einem Schalter
seitlich an der Sitzfläche ausgerüstet sein.
Durch Drücken dieses Schalters wird die
Sitzheizung eingeschaltet.
Auf erneuten Druck wird die Sitzheizung
wieder ausgeschaltet.
Höhe der Kopfstütze
Zum Höherstellen der Kopfstütze schieben
Sie sie nach oben.
Zum Tieferstellen drücken Sie auf den Knopf
und schieben Sie die Kopfstütze nach unten.
Bei richtiger Einstellung befindet sich der
obere Rand der Kopfstütze in Höhe der
Schädeldecke.
Zum Ausbauen drücken Sie auf den Knopf
und ziehen Sie die Kopfstütze nach oben.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öffnungen ein. Um die Armlehne in die vertikale Position
zu bringen, heben
sie diese an, bis sie
einrastet.
Drücken Sie die
Armlehne herunter, um Sie
nutzen zu können.
Drücken Sie zum Ausbauen in vertikaler
Position auf den
entriegelungsknopf und
entfernen Sie die
Armlehne.
Zum Wiederanbringen rasten Sie die
Armlehne in vertikaler Position ein.
Bei eingebauter Zusatzkonsole und
Armlehne muss die Zusatzkonsole bzw.
die Armlehne ausgebaut werden, um den
Beifahrersitz in die Tischposition zu bringen.
