Sitze

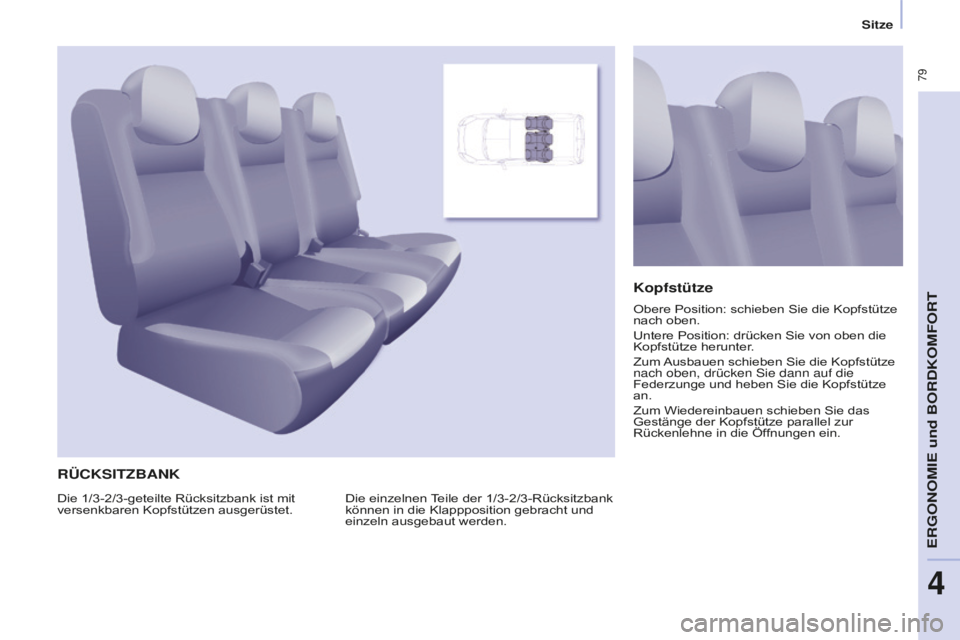

RÜCKSITZBANK
Die einzelnen Teile der 1/3-2/3-Rücksitzbank
können in die Klappposition gebracht und
einzeln ausgebaut werden.
Kopfstütze
Die 1/3-2/3-geteilte Rücksitzbank ist mit
versenkbaren Kopfstützen ausgerüstet.Obere Position: schieben Sie die Kopfstütze
nach oben.
Untere Position: drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen schieben Sie die Kopfstütze
nach oben, drücken
sie dann auf die
Federzunge und heben Sie die Kopfstütze
an.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öf
fnungen ein.
eRgOnOMie und BORdKOMFORt
4

80
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

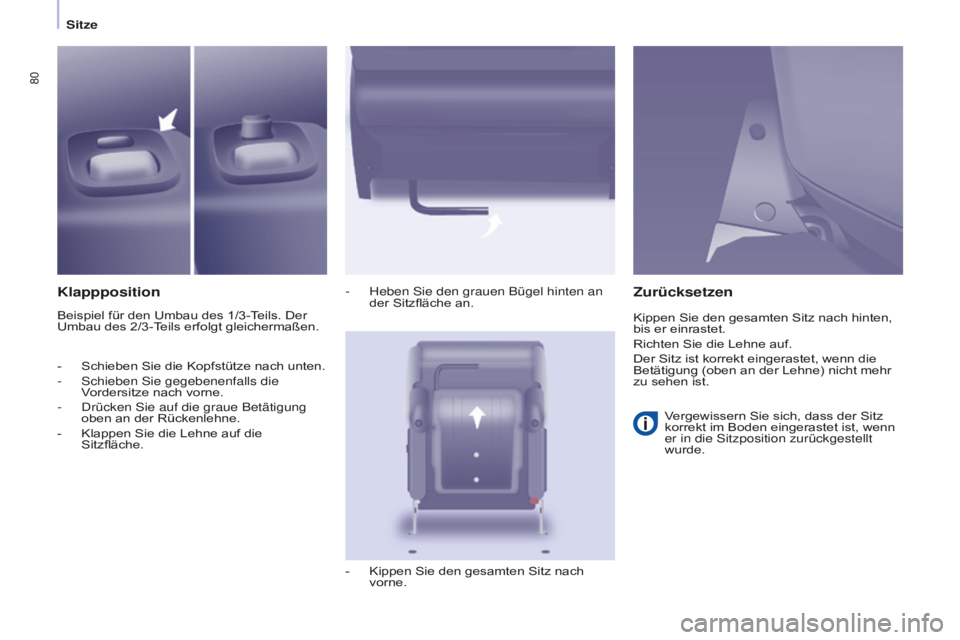

Klappposition
Beispiel für den Umbau des 1/3-Teils. Der
Umbau des 2/3-Teils erfolgt gleichermaßen.-
Heben sie den grauen Bügel hinten an
der Sitzfläche an.
-
Kippen Sie den gesamten Sitz nach
vorne.
Zurücksetzen
Vergewissern Sie sich, dass der Sitz
korrekt im Boden eingerastet ist, wenn
er in die
sitzposition zurückgestellt
wurde.
-
Schieben Sie die Kopfstütze nach unten.
-

s
chieben sie gegebenenfalls die
V

ordersitze nach vorne.
-
drücken sie auf die graue Betätigung
oben an der Rückenlehne.
-
Klappen Sie die Lehne auf die
Sitzfläche. Kippen Sie den gesamten Sitz nach hinten,
bis er einrastet.
Richten Sie die Lehne auf.
Der Sitz ist korrekt eingerastet, wenn die
Betätigung (oben an der Lehne) nicht mehr
zu sehen ist.

81
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

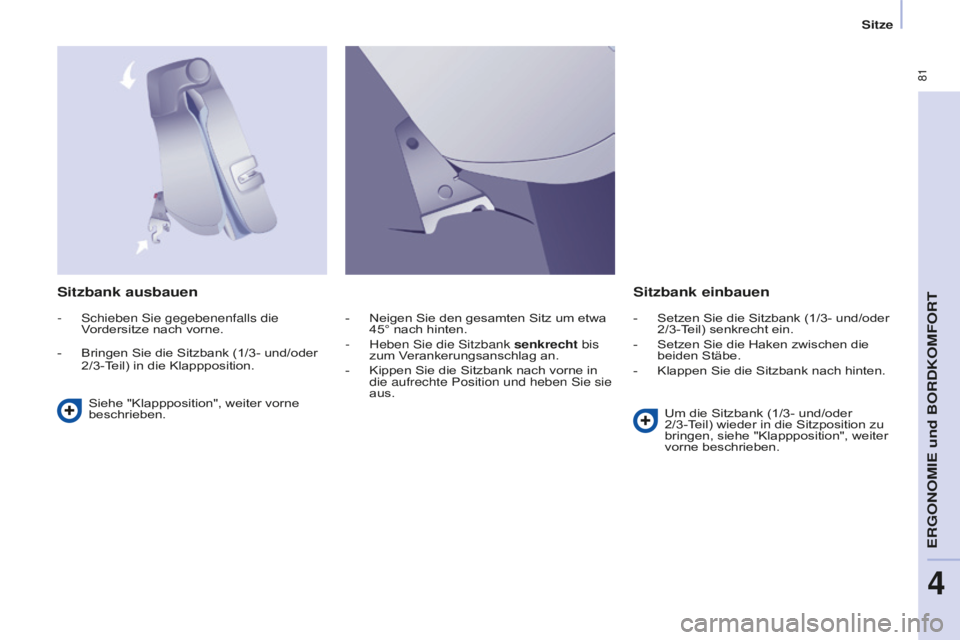

Sitzbank ausbauenSitzbank einbauen
Siehe "Klappposition", weiter vorne
beschrieben. Um die Sitzbank (1/3- und/oder
2/3-Teil) wieder in die Sitzposition zu
bringen, siehe "Klappposition", weiter
vorne beschrieben.
-
Neigen Sie den gesamten Sitz um etwa
45° nach hinten.
-
Heben sie die sitzbank
senkrecht bis
zum Verankerungsanschlag an.
-
Kippen Sie die Sitzbank nach vorne in
die aufrechte Position und heben sie sie
aus.
-


s
chieben sie gegebenenfalls die
V
ordersitze nach vorne.
-
Bringen Sie die Sitzbank (1/3- und/oder
2/3-Teil) in die Klappposition. -
Setzen Sie die Sitzbank (1/3- und/oder
2/3-Teil) senkrecht ein.
-
Setzen Sie die Haken zwischen die
beiden Stäbe.
-
Klappen Sie die Sitzbank nach hinten.
eRgOnOMie und BORdKOMFORt
4

82
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

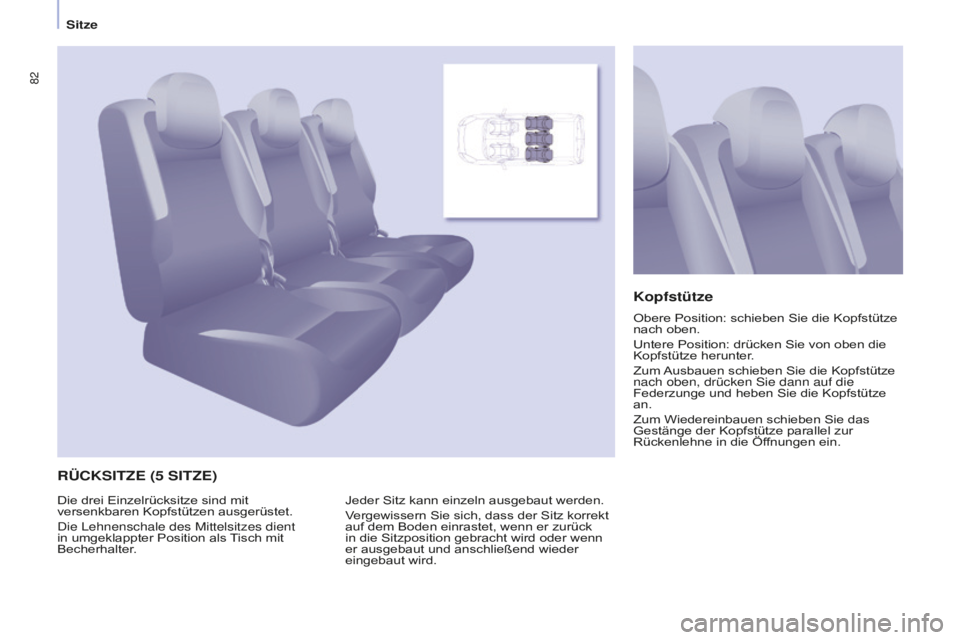

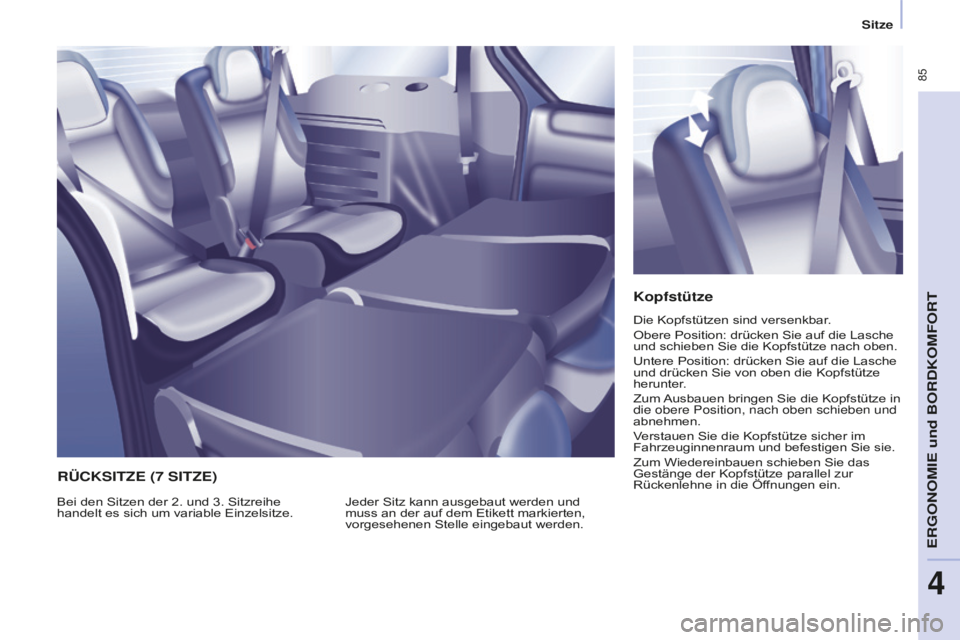

RÜCKSITZE (5 SITZE)Kopfstütze
Jeder Sitz kann einzeln ausgebaut werden.
Vergewissern Sie sich, dass der Sitz korrekt
auf dem Boden einrastet, wenn er zurück
in die Sitzposition gebracht wird oder wenn
er ausgebaut und anschließend wieder
eingebaut wird.
Die drei Einzelrücksitze sind mit
versenkbaren Kopfstützen ausgerüstet.
die lehnenschale des Mittelsitzes dient
in umgeklappter Position als

Tisch mit
Becherhalter. Obere Position: schieben Sie die Kopfstütze
nach oben.
Untere Position: drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen schieben Sie die Kopfstütze
nach oben, drücken
sie dann auf die
Federzunge und heben Sie die Kopfstütze
an.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öf
fnungen ein.

83
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Rückenlehne neigenRückenlehne in Tischposition
bringen Rückenlehne aufrichten
Sitz in Klappposition bringen Sitz zurücksetzen
- Betätigen Sie das Bedienelement
und verstellen sie die neigung der
Rückenlehne.
-
Ziehen Sie am Hebel, um die
Rückenlehne auf die Sitzfläche zu
klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung oder
bei einem Aufprall durch das Fahrzeug
geschleudert werden. -
Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie in ihre Ausgangsposition.
V
ergewissern Sie sich, dass die Lehne beim
Wiederaufrichten korrekt einrastet.
-
Ziehen Sie am Hebel, um die
Rückenlehne in die tischposition zu
bringen.
-
Heben Sie den Bügel hinter dem
Sitz an, um diesen aus den hinteren
Verankerungspunkten zu lösen.
-
Kippen Sie den gesamten Sitz nach
vorne, bis er einrastet. -
Drücken Sie auf die rote Betätigung.
- Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.
-
Ziehen Sie am Hebel, um die
Rückenlehne aufzurichten.
-
Vergewissern Sie sich, dass der
gesamte Sitz korrekt verankert ist.
V

ergewissern Sie sich vor
dem Umklappen, dass die
Verankerungspunkte nicht verdeckt
werden und die Sitze korrekt einrasten
können.
eRgOnOMie und BORdKOMFORt
4

84
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Sitz ausbauen
- schieben sie gegebenenfalls die
Vordersitze nach vorne und senken sie
die Kopfstütze ab.
-
Bringen sie den sitz in die
Klappposition.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne diese
zu verstauen und an einer Halterung zu
befestigen,
-
sich vergewissern, dass die
Sicherheitsgurte nach wie vor erreichbar
sind und problemlos angelegt werden
können,
-
Insassen dürfen nur Sitze verwenden,
auf denen sie den sicherheitsgurt
einstellen und anlegen können.
Siehe "Klappposition", weiter vorne
beschrieben.
-
Drücken Sie auf den roten Hebel, um die
Vorderfüße zu entriegeln.
-
Neigen Sie den gesamten Sitz um etwa
45° nach hinten und halten Sie dabei
den Hebel gedrückt.
-
Lassen Sie den Hebel los.
- Heben sie den sitz

senkrecht bis zum
Verankerungsanschlag an.
-
Kippen Sie den Sitz nach vorne in die
aufrechte Position und heben sie ihn
aus.
Sitz wieder einbauen
- Neigen Sie den Sitz um 45° nach vorne.
- Setzen Sie die Haken zwischen die
beiden Stäbe.
-
Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.
-
Ziehen Sie am Hebel, um die
Rückenlehne in die ausgangsposition zu


bringen.
-
Schieben Sie die Kopfstütze nach oben.
Vergewissern Sie sich vor
dem Umklappen, dass die
V

erankerungspunkte nicht verdeckt
werden und die Sitze korrekt einrasten
können.

85
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Kopfstütze
Die Kopfstützen sind versenkbar.
Obere Position: drücken Sie auf die Lasche
und schieben Sie die Kopfstütze nach oben.
Untere Position: drücken Sie auf die Lasche
und drücken Sie von oben die Kopfstütze
herunter.
Zum Ausbauen bringen Sie die Kopfstütze in
die obere Position, nach oben schieben und
abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen Sie sie.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öffnungen ein.
Jeder Sitz kann ausgebaut werden und
muss an der auf dem Etikett markierten,
vorgesehenen Stelle eingebaut werden.
Bei den Sitzen der 2. und 3. Sitzreihe
handelt es sich um variable Einzelsitze.
RÜCKSITZE (7 SITZE)
ERGONOMIE und BORDKOMFORT
4

86
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Seitlicher Sitz links

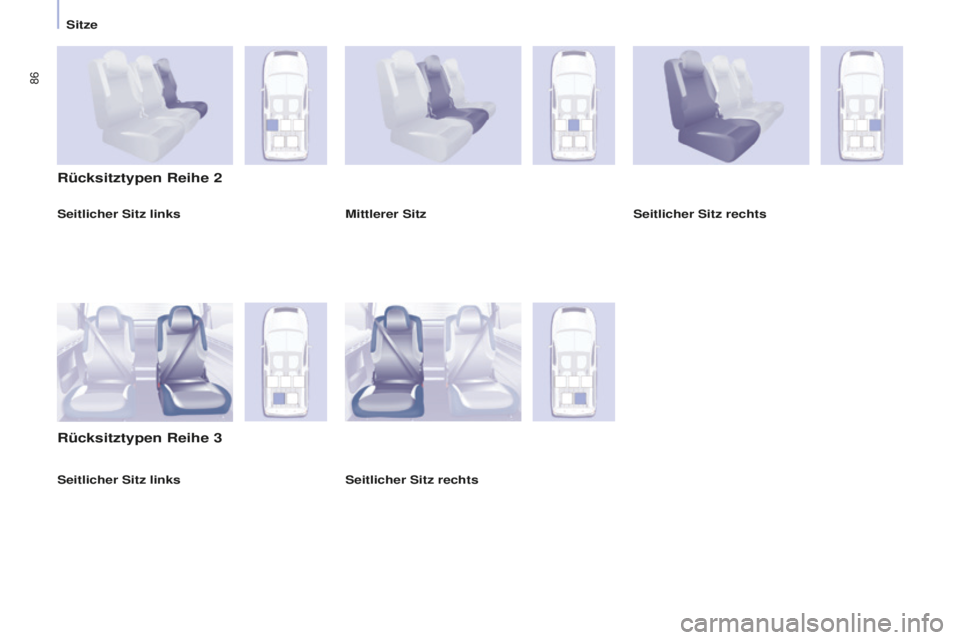

Rücksitztypen Reihe 2
Rücksitztypen Reihe 3
Mittlerer Sitz Seitlicher Sitz rechts
Seitlicher Sitz rechts
Seitlicher Sitz links
