Austausch der Glühlampen

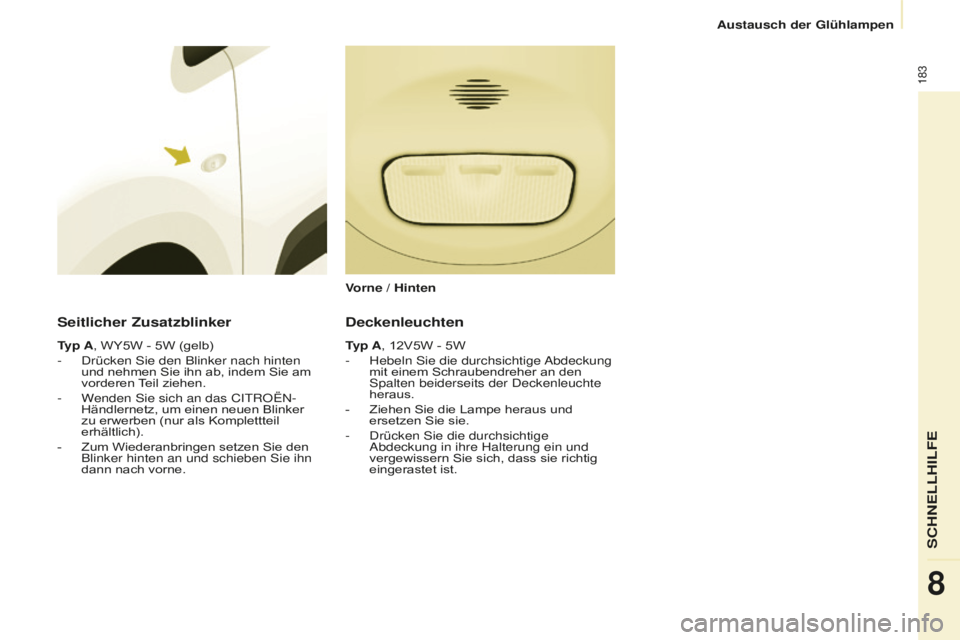

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- drücken sie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen
Teil ziehen.
-
Wenden sie sich an das CitROËn-
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
-
Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben sie ihn
dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
- Hebeln sie die durchsichtige abdeckung
mit einem Schraubendreher an den
spalten beiderseits der deckenleuchte
heraus.
-
Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


d
rücken sie die durchsichtige abdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.
V

orne / Hinten
sCHnellHilFe
8

184
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die sperrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe eines Blinkers
hinten über zwei Minuten. -
Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-
Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-
Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
-
Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den Glühlampen
finden Sie in den T

abellen "Lampentypen".
1.
Brems-/Standleuchten Typ B

, P21/5W - 21/5W
2.
Fahrtrichtungsanzeiger Typ B

, PY21W - 21W (bernsteinfarben)
3.
Rückfahrscheinwerfer Typ B

, P21W - 21W
4.
Nebelschlussleuchten Typ B

, P21W - 21W
Hochdruckreinigung Wenn
sie hartnäckige
V

erschmutzungen mit Hochdruck
reinigen, halten
sie die spritzdüse nicht
zu lange auf Scheinwerfer

, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
abschnitt 9, unterabschnitt
"Radwechsel".
-
Stellen Sie fest, welche Glühlampe defekt
ist, und öf

fnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt "Öffnen/
Schließen".
-


e
ntfernen sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-
Ziehen Sie den Scheinwerferblock von
außen heraus.
-
Halten sie den leuchtenblock und lösen
Sie die elektrische V

erbindung.
austausch der glühlampen

185
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Glühlampen

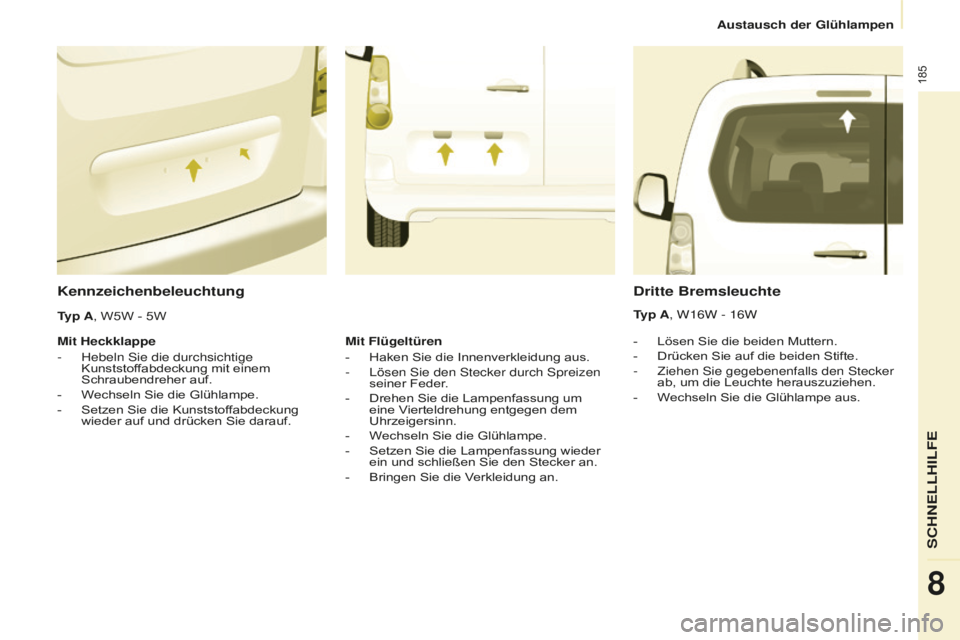

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen sie gegebenenfalls den stecker
ab, um die Leuchte herauszuziehen.
-
Wechseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-
Hebeln sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-
Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf. Mit Flügeltüren
-
Haken Sie die Innenverkleidung aus.
-

l
ösen sie den stecker durch spreizen
seiner Feder

.
-
Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
-
Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
-
Bringen Sie die Verkleidung an.
sCHnellHilFe
8

186
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

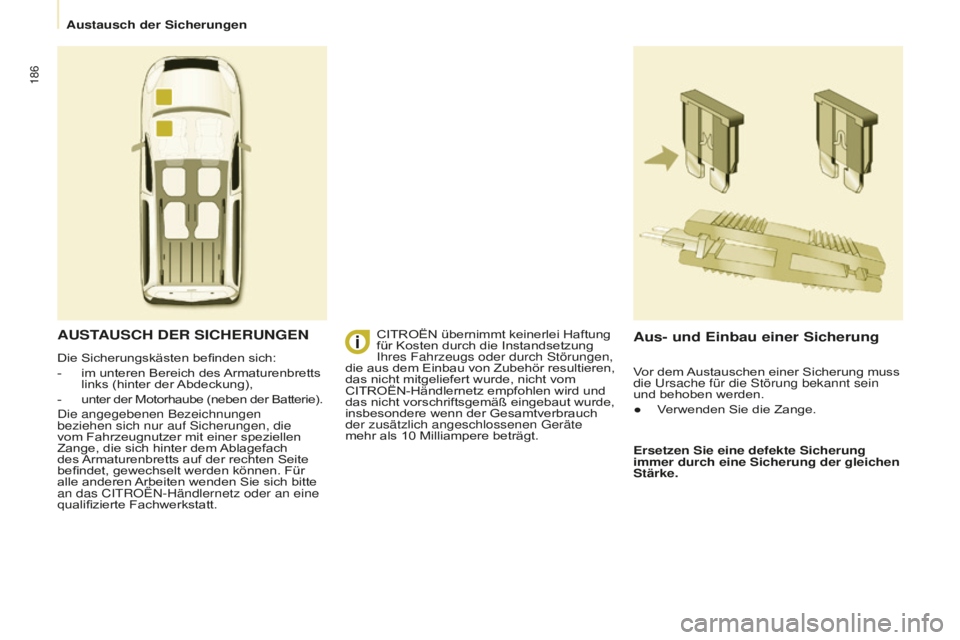

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),
-
unter der Motorhaube (neben der Batterie).die angegebenen Bezeichnungen
beziehen sich nur auf sicherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem

Ablagefach
des Armaturenbretts auf der rechten Seite
befindet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich bitte
an das C
itROËn-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
CITROËN übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung
ihres Fahrzeugs oder durch störungen,
die

aus dem Einbau von Zubehör resultieren,
das nicht mitgeliefert wurde, nicht vom
CITROËN-Händlernetz empfohlen wird und
das nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen
geräte
mehr als 10 Milliampere beträgt. Vor dem Austauschen einer Sicherung muss
die
ursache für die störung bekannt sein
und behoben werden.
●
Verwenden Sie die Zange.
austausch der sicherungen

187
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Sicherungen

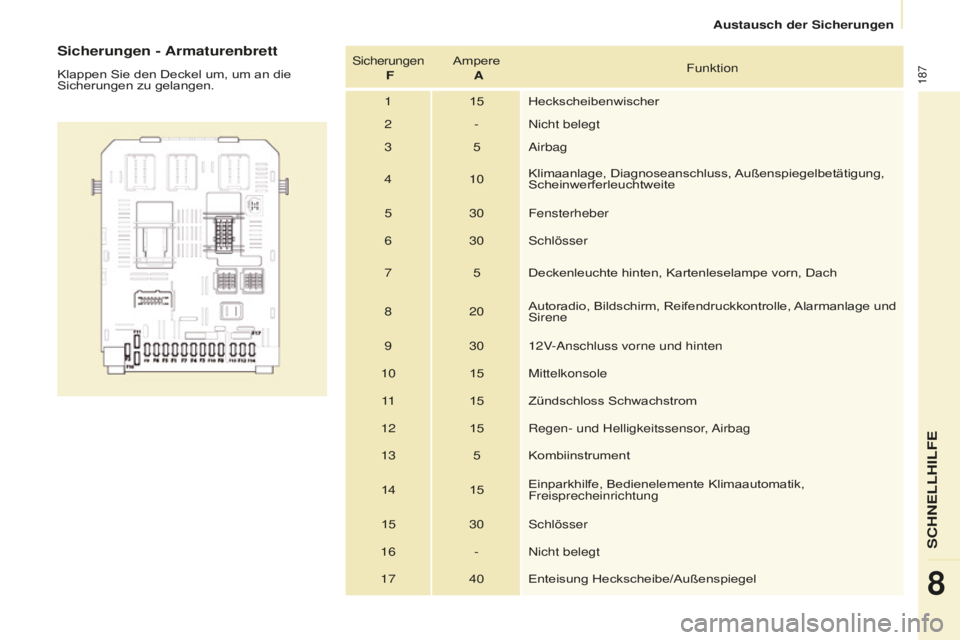

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.sicherungen F Ampere
AFunktion
1 15 Heckscheibenwischer
2 -
nicht belegt
3 5
airbag
4 10Klimaanlage, Diagnoseanschluss,

Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30
schlösser
7 5

Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
sirene
9 30

12V-
anschluss vorne und hinten
10 15Mittelkonsole
11 15

Zündschloss Schwachstrom
12 15Regen- und Helligkeitssensor,
airbag
13 5

Kombiinstrument
14 15Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30
schlösser
16 -
nicht belegt
17 40

Enteisung Heckscheibe/Außenspiegel
sCHnellHilFe
8

188
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

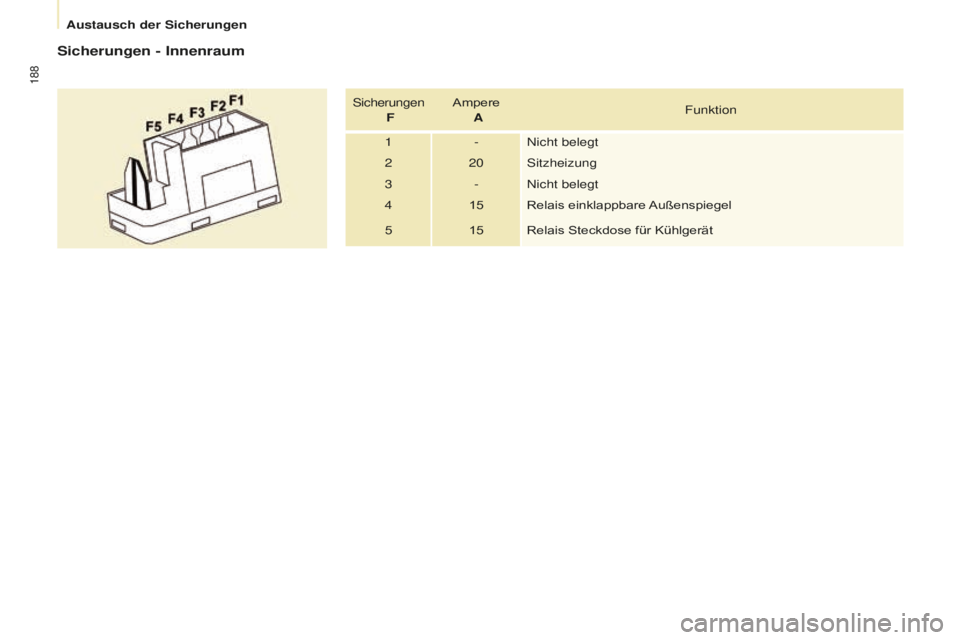

Sicherungen - Innenraum
sicherungen F Ampere
A Funktion
1 -
nicht belegt
2 20
sitzheizung
3 -
nicht belegt
4 15

Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
austausch der sicherungen

189
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Sicherungen
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
sicherungskasten aus und kippen sie ihn
an, um an die Sicherungen zu gelangen.
sicherungen
F Ampere
A Funktion
1 20
Motordiagnose
2 15
signalhorn
3 10Scheibenwaschpumpe vorne und hinten
4 20Scheinwerferwaschpumpe
5 15Motorbauteile
6 10Lenkradwinkelsensor

, ESP
7 10Bremsschalter, Kupplungsschalter
8 25
anlasser
9 10Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30

Motorbauteile
11 40
nicht belegt
12 30Scheibenwischer
13 40Zentralschalteinheit
14 30Pumpe
15 10

Fernlicht rechts
16 10 Fernlicht links
17 15
abblendlicht rechts
18 15
abblendlicht links
sCHnellHilFe
8

190
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen
- Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
- Neues Wischerblatt montieren
- Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
-
Neues Wischerblatt montieren und Arm
wieder abklappen.

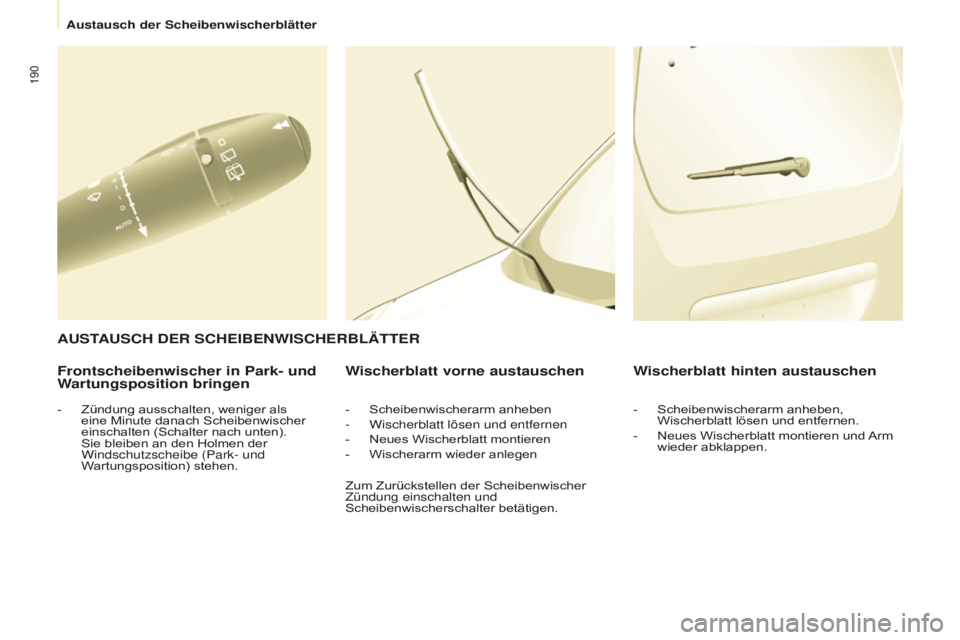

AUSTAUSCH DER SCHEIBENWISCHERBLäTTER
- Zündung ausschalten, weniger als
eine Minute danach Scheibenwischer
einschalten (Schalter nach unten).
Sie bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen.
austausch der scheibenwischerblätter
