2016 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

111
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

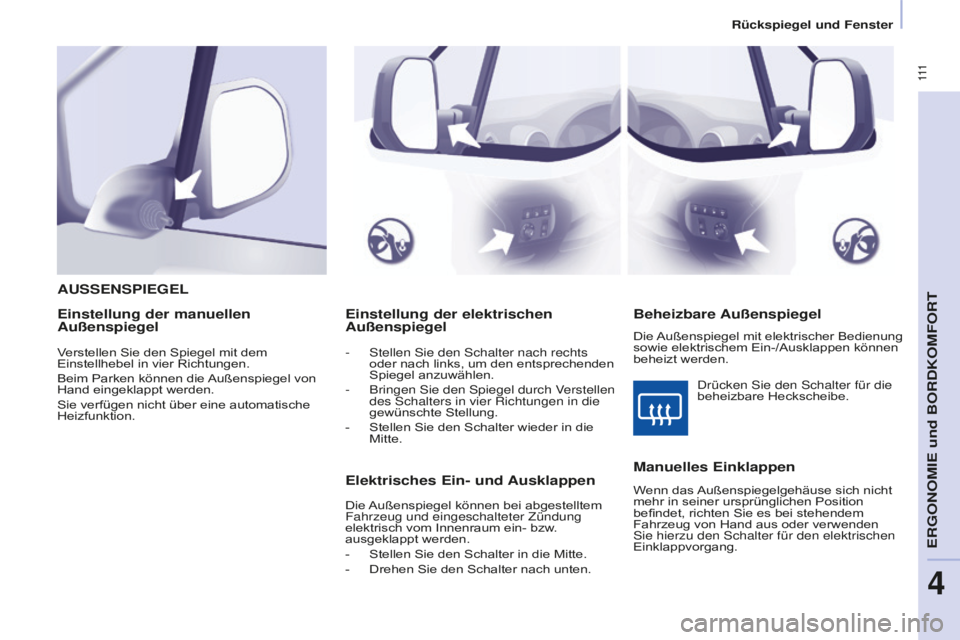

Rückspiegel und Fenster
Einstellung der elektrischen
Außenspiegel
- stellen sie den schalter nach rechts
oder nach links, um den entsprechenden
Spiegel anzuwählen.
-
Bringen sie den spiegel durch V

erstellen
des
schalters in vier Richtungen in die
gewünschte Stellung.
-
Stellen Sie den Schalter wieder in die
Mitte.
AUSSENSPIEGEL
Beheizbare Außenspiegel
Einstellung der manuellen
Außenspiegel
Manuelles Einklappen
Wenn das Außenspiegelgehäuse sich nicht
mehr in seiner ursprünglichen Position
befindet, richten Sie es bei stehendem
Fahrzeug von Hand aus oder verwenden
sie hierzu den schalter für den elektrischen
Einklappvorgang.
drücken sie den schalter für die
beheizbare Heckscheibe.
V

erstellen Sie den Spiegel mit dem
Einstellhebel in vier Richtungen.
Beim Parken können die Außenspiegel von
Hand eingeklappt werden.
Sie verfügen nicht über eine automatische
Heizfunktion.Elektrisches Ein- und Ausklappen
Die Außenspiegel können bei abgestelltem
Fahrzeug und eingeschalteter Zündung
elektrisch vom Innenraum ein- bzw.
ausgeklappt werden.
-
Stellen Sie den Schalter in die Mitte.
- Drehen Sie den Schalter nach unten. Die Außenspiegel mit elektrischer Bedienung
sowie elektrischem Ein-/Ausklappen können
beheizt werden.
eRgOnOMie und BORdKOMFORt
4

11 2
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

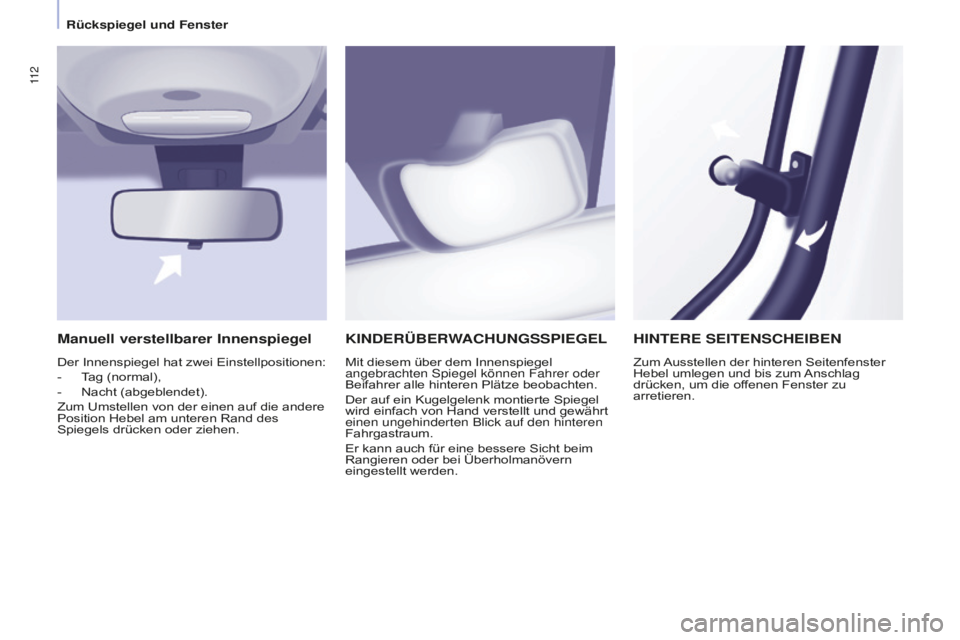

KINDERÜBERWACHUNGSSPIEGEL
Mit diesem über dem Innenspiegel
angebrachten spiegel können Fahrer oder
Beifahrer alle hinteren Plätze beobachten.
Der auf ein Kugelgelenk montierte Spiegel
wird einfach von Hand verstellt und gewährt
einen ungehinderten Blick auf den hinteren
Fahrgastraum.
Er kann auch für eine bessere Sicht beim
Rangieren oder bei Überholmanövern
eingestellt werden.
HINTERE SEITENSCHEIBEN
Zum Ausstellen der hinteren Seitenfenster
Hebel umlegen und bis zum Anschlag
drücken, um die offenen Fenster zu
arretieren.
Manuell verstellbarer Innenspiegel
Der Innenspiegel hat zwei Einstellpositionen:
- Tag (normal),
- Nacht (abgeblendet).
Zum Umstellen von der einen auf die andere
Position Hebel am unteren Rand des
Spiegels drücken oder ziehen.
Rückspiegel und Fenster

11 3
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Rückspiegel und Fenster

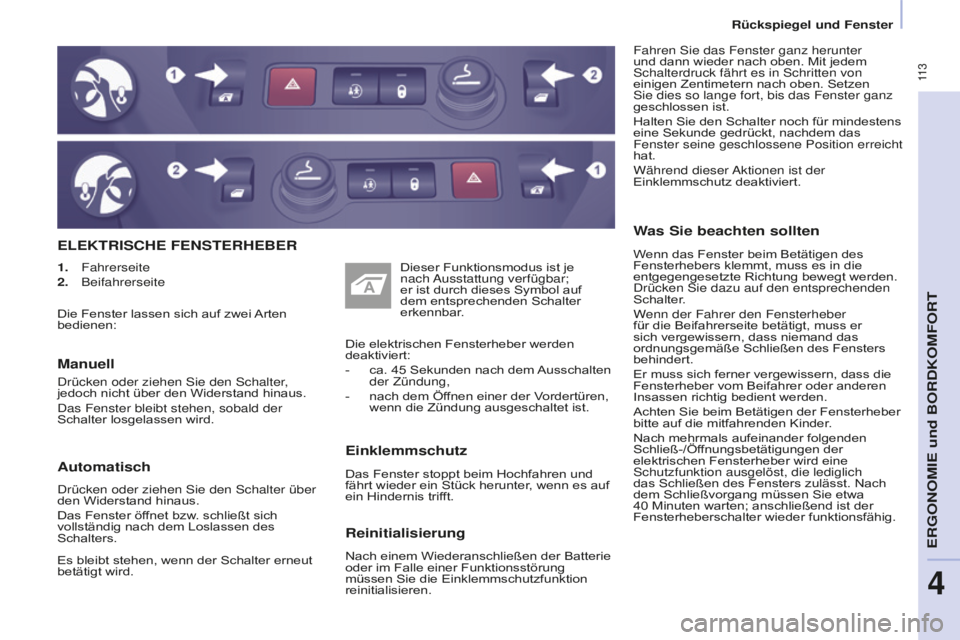

ELEKTRISCHE FENSTERHEBER
Fahren sie das Fenster ganz herunter
und dann wieder nach oben. Mit jedem
schalterdruck fährt es in schritten von
einigen Zentimetern nach oben. Setzen
sie dies so lange fort, bis das Fenster ganz
geschlossen ist.
Halten Sie den Schalter noch für mindestens
eine Sekunde gedrückt, nachdem das
Fenster seine geschlossene Position erreicht
hat.
Während dieser
aktionen ist der
Einklemmschutz deaktiviert.
Einklemmschutz
Das Fenster stoppt beim Hochfahren und
fährt wieder ein Stück herunter, wenn es auf
ein Hindernis trifft.
Manuell
Dieser Funktionsmodus ist je
nach ausstattung verfügbar;
er ist durch dieses Symbol auf
dem entsprechenden Schalter
erkennbar.
Was Sie beachten sollten
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
drücken sie dazu auf den entsprechenden
Schalter

.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss er
sich vergewissern, dass niemand das
ordnungsgemäße Schließen des Fensters
behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen
Insassen richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber
bitte auf die mitfahrenden Kinder.
Nach mehrmals aufeinander folgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt. Nach
dem Schließvorgang müssen Sie etwa
40
Minuten warten; anschließend ist der
Fensterheberschalter wieder funktionsfähig.
1.
Fahrerseite
2. Beifahrerseite
Reinitialisierung
Nach einem Wiederanschließen der Batterie
oder im Falle einer Funktionsstörung
müssen Sie die Einklemmschutzfunktion
reinitialisieren. Die elektrischen Fensterheber werden
deaktiviert:
-
ca. 45 Sekunden nach dem
Ausschalten
der Zündung,
-
nach dem Öffnen einer der V
ordertüren,
wenn die Zündung ausgeschaltet ist.
Die Fenster lassen sich auf zwei Arten
bedienen:
drücken oder ziehen sie den schalter

,
jedoch nicht über den Widerstand hinaus.
das Fenster bleibt stehen, sobald der
Schalter losgelassen wird.
Automatisch
drücken oder ziehen sie den schalter über
den Widerstand hinaus.
Das Fenster öffnet bzw
. schließt sich
vollständig nach dem Loslassen des
Schalters.
Es bleibt stehen, wenn der Schalter erneut
betätigt wird.
eRgOnOMie und BORdKOMFORt
4

11 4
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
WARNBLINKER
HUPE
Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE
Bremse anziehen
Ziehen Sie die Feststellbremse, um das
Fahrzeug gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen
ist, bevor Sie aus dem Fahrzeug aussteigen.Ziehen Sie die Feststellbremse nur, wenn
das Fahrzeug steht.
Für den Fall, dass Sie die Feststellbremse
unter außergewöhnlichen Umständen
während der Fahrt verwenden, ziehen Sie
sie zurückhaltend an, um die Hinterräder
nicht zu blockieren (Rutschgefahr).
Durch Druck auf diese Taste werden die
Blinkleuchten eingeschaltet.sie funktionieren auch bei ausgeschalteter
Zündung.
Machen
sie von den W

arnblinkern nur
bei Gefahr, bei einem Nothalt oder in
außergewöhnlichen Situationen Gebrauch.
Schlagen Sie beim Parken am Hang die
Räder zum Bordstein ein und ziehen Sie die
Feststellbremse an.
Es ist unnötig, nach dem Parken des
Fahrzeugs einen Gang einzulegen, vor allem
im beladenen Zustand.Wenn die Feststellbremse
angezogen oder nicht richtig
gelöst ist, wird dies durch das
Aufleuchten dieser Kontrollleuchte
im Kombiinstrument angezeigt.
Einschaltautomatik für Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach stärke der
Bremsverzögerung automatisch ein. Beim
ersten Beschleunigen schalten sie sich
automatisch wieder aus.
sie können sie durch druck auf den
Schalter ausschalten.
Bremse lösen
Ziehen Sie leicht am Griff und drücken Sie
auf den Knopf, um die Feststellbremse
herunter zu klappen.
Fahrsicherheit

115
Einparkhilfe
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
Die akustische (vorne und hinten) und/
oder grafische (hinten) Einparkhilfe besteht
aus in den Stoßstangen eingebauten
Abstandssensoren.
diese erkennen jedes Hindernis (Person,
Fahrzeug, Baum, Schranke), das sich hinter
dem rangierenden Fahrzeug befindet.
Bestimmte Gegenstände, die bei
Beginn des Einparkens erfasst werden,
werden gegebenenfalls am Ende des
Einparkvorgangs nicht mehr erfasst, wenn
sie sich im toten Winkel zwischen und unter
den Sensoren befinden.
Beispiele: Pflöcke, Baustellenleitpfosten
oder Bürgersteig-Poller

.
Rückwärtsgang einlegen
E
INP

ARKHILFE
Anzeige auf dem Bildschirm
ein akustisches signal bestätigt die
Aktivierung des Systems durch das Einlegen
des Rückwärtsgangs.
Der

Abstand wird durch ein akustisches
Warnsignal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeugheck
und Hindernis weniger als ca. dreißig
Zentimeter beträgt, geht das Signal in einen
Dauerton über.
SICHERHEIT
5

11 6
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
Aktivierung / NeutralisierungAnomalie
Im Falle einer Anomalie wird die Leuchtdiode
der Taste aktiviert, begleitet von einem
akustischen
signal und einer Meldung auf
dem Bildschirm.
W

enden
sie sich an einen V
ertreter des
C
itROËn-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem Wetter
oder im Winter, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind.
Das System wird automatisch deaktiviert,
wenn ein Anhänger angekuppelt
oder ein Fahrradträger angebaut wird
(Fahrzeug mit von CITROËN
empfohlener
Anhängerkupplung / Fahrradträger).
Sie können das System durch drücken dieser taste aktivieren
oder neutralisieren.
die aktivierung

und
Neutralisierung des Systems
werden beim Anhalten des
Fahrzeugs gespeichert.
Den Vorwärtsgang einlegen
Zusätzlich zur Einparkhilfe hinten, wird die einparkhilfe vorne aktiviert, sobald bei einer
Fahrzeuggeschwindigkeit von weniger als
10
km/h ein Hindernis vorne erkannt wird.
Der vom Lautsprecher (vorne oder
hinten) ausgegebene

Ton hilft zu
erkennen, ob sich das Hindernis vor
oder hinter dem Fahrzeug befindet.
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf.
die einparkhilfe entbindet den
Fahrer keinesfalls von seiner
Aufmerksamkeitspflicht und seiner
V
erantwortung.
einparkhilfe

11 7
Einparkhilfe
Berlingo-2-VP_de_Chap05_Securite_ed01-2016

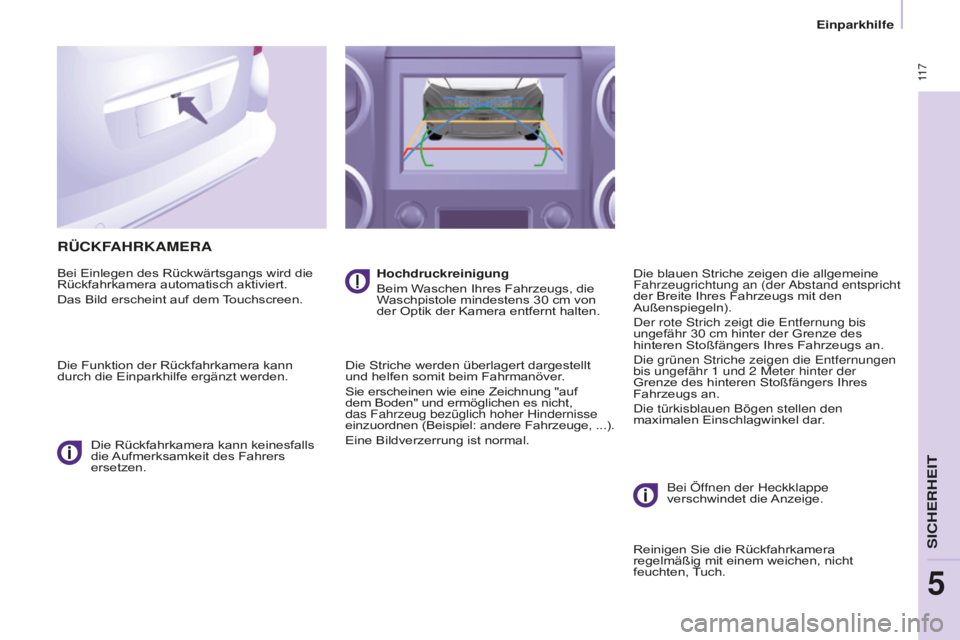

RÜCKFAHRKAMERA
Bei Einlegen des Rückwärtsgangs wird die
Rückfahrkamera automatisch aktiviert.
Das Bild erscheint auf dem Touchscreen.
Die Funktion der Rückfahrkamera kann
durch die Einparkhilfe ergänzt werden.Die Rückfahrkamera kann keinesfalls
die Aufmerksamkeit des Fahrers
ersetzen. Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30
cm von
der Optik der Kamera entfernt halten.
Die Striche werden überlagert dargestellt
und helfen somit beim Fahrmanöver

.
Sie erscheinen wie eine Zeichnung "auf
dem Boden" und ermöglichen es nicht,
das Fahrzeug bezüglich hoher Hindernisse
einzuordnen (Beispiel: andere Fahrzeuge, ...).
Eine Bildverzerrung ist normal. Die blauen Striche zeigen die allgemeine
Fahrzeugrichtung an (der abstand entspricht
der Breite Ihres Fahrzeugs mit den
Außenspiegeln).
der rote strich zeigt die entfernung bis
ungefähr 30 cm hinter der Grenze des
hinteren Stoßfängers Ihres Fahrzeugs an.
die grünen striche zeigen die entfernungen
bis ungefähr 1 und 2 Meter hinter der
Grenze des hinteren Stoßfängers Ihres
Fahrzeugs an.
die türkisblauen Bögen stellen den
maximalen Einschlagwinkel dar

.
Bei Öffnen der Heckklappe
verschwindet die Anzeige.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen, nicht
feuchten, Tuch.
siCHeRHeit
5

ABS
ABS
11 8
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
ANTIBLOCKIERSySTEM
(ABS / REF)
aBs und eBV (elektronischer
Bremskraftverteiler) sorgen für erhöhte
stabilität und Manövrierfähigkeit ihres
Fahrzeugs beim Bremsen, insbesondere auf
schadhafter oder rutschiger Fahrbahn.
das aBs verhindert das Blockieren der
Räder

, der EBV sorgt für eine optimale
Steuerung des Bremsdrucks auf den
einzelnen Rädern. Das Aufleuchten dieser
Warnleuchte, zusammen mit
einem akustischen Signal
und einer Meldung auf dem
Bildschirm, weist auf eine Störung
im Antiblockiersystem hin, die
dazu führen kann, dass man beim Bremsen
die Kontrolle über das Fahrzeug verliert.
Beim Aufleuchten dieser an die
Bremskontroll- und STOP-Leuchte
gekoppelten Warnleuchte,
zusammen mit einem akustischen
signal und einer Meldung auf
dem Bildschirm, liegt eine Störung
im elektronischen Bremskraftverteiler vor

,
die dazu führen kann, dass man beim
Bremsen die Kontrolle über das Fahrzeug
verliert.
BREMSASSISTENT FÜR
NOTBREMSUNGEN (BFN)
Mit dem Bremsassistenten lässt sich bei
Notbremsungen der optimale Bremsdruck
schneller erzielen. Treten Sie hierzu mit
voller Kraft auf das Bremspedal und halten
Sie es gedrückt.
Er wird je nach der Geschwindigkeit, mit der
man auf die Bremse tritt, aktiviert und ändert
den Pedalwiderstand unter dem Fuß.
Um die Bremsunterstützung durch den
Bremsassistenten zu verlängern, halten Sie
das Bremspedal gedrückt.
Was Sie beachten sollten
Das Antiblockiersystem wird automatisch
aktiviert, wenn die Räder zu blockieren
drohen. Der Bremsweg lässt sich damit nicht
verkürzen.
auf sehr rutschiger Fahrbahn (glatteis,
Öl, usw

.) kann das ABS den Bremsweg
verlängern. Treten Sie bei einer
Notbremsung das Bremspedal voll durch,
und zwar konstant, ohne den Pedaldruck
zu verringern. So können Sie auch auf
rutschiger Fahrbahn das Fahrzeug weiter
lenken und ein Hindernis umfahren.
Im normalen Betrieb kann sich das ABS
durch leichte Vibrationen im Bremspedal
bemerkbar machen.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder von
CITROËN empfohlen sind. Halten Sie unbedingt sofort an.
Wenden
sie sich in beiden Fällen an
das CitROËn-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Fahrsicherheit
