2016 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

151

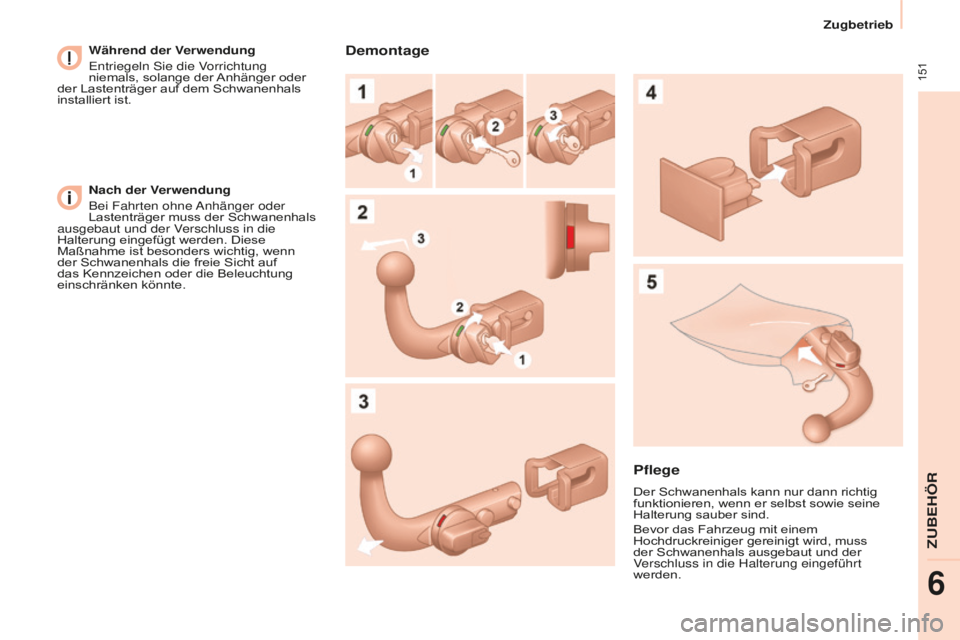

Zugbetrieb
Berlingo-2-VP_de_Chap06_accessoire_ed01-2016
Während der Verwendungentriegeln sie die Vorrichtung
niemals, solange der Anhänger oder
der Lastenträger auf dem Schwanenhals
installiert ist.
Nach der Verwendung
Bei Fahrten ohne
anhänger oder
Lastenträger muss der Schwanenhals
ausgebaut und der V

erschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig, wenn
der Schwanenhals die freie Sicht auf
das Kennzeichen oder die Beleuchtung
einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann richtig
funktionieren, wenn er selbst sowie seine
Halterung sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss
der Schwanenhals ausgebaut und der
Verschluss in die Halterung eingeführt
werden.
ZUBEHÖR
6

152
Berlingo-2-VP_de_Chap06_accessoire_ed01-2016
SONSTIGES ZUBEHÖR
diese Zubehörteile, die auf Zuverlässigkeit
und sicherheit getestet und zugelassen
wurden, sind alle für Ihr Fahrzeug geeignet.
Es steht Ihnen ein umfangreiches Sortiment
an empfohlenem Zubehör und Originalteilen
zur V
erfügung.
Eine weitere Produktpalette für die Bereiche
Komfort, Freizeit und Pflege steht ebenfalls
zur Verfügung:
Alarmanlage, Diebstahlgravur,
Verbandskasten, Sicherheitsweste,
einparkhilfe vorne und hinten, W

arndreieck,
Diebstahlschutzmutter für Aluminiumfelgen, ...
airbagtaugliche V

ordersitzbezüge,
Sitzbank, Gummimatten, Teppichmatten,
schneeketten, Jalousien, Fahrradträger für
Heckklappe, ...
Um die Pedale ungehindert betätigen zu
können:
-
achten Sie darauf, dass die Fußmatten
und die zugehörigen Befestigungen
korrekt ausgerichtet sind,
-
legen Sie keinesfalls mehrere
Fußmatten übereinander.
autoradio, Freisprecheinrichtung, lautsprecher , Cd-W echsler,
Navigationssystem, USB Box, Multimedia-
Set, ...
Bei allen Audio- und Telematikgeräten,
die angeboten werden, sind beim Einbau
eines
geräts aus dieser Produktgruppe
die Besonderheiten des geräts und die
Kompatibilität mit den Leistungsmerkmalen
der
serienfahrzeugausstattung zu
berücksichtigen. Informieren Sie sich
zuvor bei einem V

ertreter des CITROËN-
Händlernetzes.
Maximallast der Dachträger
-
Querträger auf Längsträgern: 75 kg
(diese

Träger sind nicht mit dem
Modutop-Dach kombinierbar)
Einbau von Funksendern
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an Ihrem
Fahrzeug empfehlen wir Ihnen, sich an einen
Vertreter des C
itROËn-Händlernetzes zu
wenden.
der CitROËn-V

ertragshändler
kann sie
über die eigenschaften der Funksender
informieren (Frequenzband, maximale
sendeleistung, antennenposition,

spezielle
Einbauvoraussetzungen), die gemäß der
Richtlinie über die elektromagnetische
Verträglichkeit von Kraftfahrzeugen
(2004/104/EG) eingebaut werden können. Schmutzfänger vorne, Schmutzfänger
hinten, Leichtmetallräder 15/17 Zoll,
Radkastenverkleidung, Lederlenkrad, ...
Scheibenwaschflüssigkeit, Reinigungs-
und W
artungsmittel für innen und außen,
Ersatzglühlampen, ...
der einbau eines nicht von
Automobiles CITROËN empfohlenen
elektrischen
gerätes oder Zubehörteils
kann zu einer Betriebsstörung in der
elektronischen
anlage ihres Fahrzeugs
führen. Wir bitten Sie, dies zur Kenntnis
zu nehmen, und empfehlen Ihnen, sich
an einen V

ertreter des Händlernetzes zu
wenden, der Ihnen gerne die empfohlenen
Geräte und Zubehörteile zeigt.
Je nach Vertriebsland ist das Mitführen von
Sicherheitswesten, Warndreiecken und
Ersatzglühlampen im Fahrzeug Pflicht.
ausrüstung

153
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
Wartung mit TOTAL
TOTAL & CITROËN
Partner in Sachen Leistung und
Umweltschutz
Innovation im Dienste der Leistung
Seit mehr als 40 Jahren entwickeln die
Forschungs- und Entwicklungsteams von

TOTAL für CITROËN Schmierstoffe, die
den neuesten technischen
innovationen der
CITROËN-Fahrzeuge Rechnung tragen, im
Motorsport sowie im täglichen Leben.
Dies ist für Sie die Gewähr

, für Ihren Motor die
besten Leistungen zu erzielen.
Ein optimaler Schutz Ihres Motors
durch die W

artung
ihres
CITROËN-Fahrzeugs mit

TOTAL-
Schmierstoffen tragen Sie dazu bei,
die
lebensdauer und die leistungen ihres Motors zu verbessern und
dabei die Umwelt zu schützen.
bevorzugt
KONTROLLEN
7

154
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen sie die Haubenstütze in der
entsprechenden Aufnahme, die durch
einen
aufkleber auf der linken seite des
Fahrzeugs gekennzeichnet ist, um die
Motorhaube of

fen zu halten.
Rasten Sie die Haubenstütze vor dem
Schließen der Motorhaube vorsichtig in der
zugehörigen Klemme ein.
Außen
Heben Sie die Motorhaube etwas an und
schieben Sie Ihre flache Hand mit der
Handfläche nach unten dazwischen, um den
Zugang zum Hebel zu erleichtern.
Drücken Sie mit dieser Hand den Hebel
nach links und öffnen Sie die Motorhaube.
Innen
Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube zu
entriegeln.
Schließen
senken sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.
Öffnen der Motorhaube

155
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
Motorraum
BENZINMOTOR
1. Behälter für Flüssigkeit für die
Frontscheibenwaschanlage
2.
sicherungskasten
3. Behälter für Kühlflüssigkeit
Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
4.
Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter
6. Ölmessstab 7.
Motoröl-einfüllöf
fnung
8. Behälter für Servolenkungsflüssigkeit
KONTROLLEN
7

156
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.
Luftfilter
6. Ölmessstab
7. Motoröl-einfüllöf

fnung 8. Behälter für Servolenkungsflüssigkeit
9. Entlüftungspumpe (außer BlueHDi-Motor)
1.
Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.
sicherungskasten
3. Behälter für Motorkühlflüssigkeit
Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse)
Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
Motorraum

157
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
Füllstände
FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend dem
Wartungsplan des Herstellers in den
vorgesehenen Abständen vorgenommen
werden. Über die Vorschriften können
Sie sich beim CITROËN-Händlernetz
informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf
den Behälter zu schrauben, bevor
sie die
Motorhaube wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4
Normen
entsprechenden Betriebsstof

fe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI
und MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des C
itROËn-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
beheben lassen sollten.
Kontrollleuchten
Wenn sie die Motorabdeckung
entfernen / wieder einbauen müssen,
gehen Sie vorsichtig zu Werke, damit
die Befestigungsklammern nicht beschädigt
werden.
Ölstand
Es wird empfohlen, den Ölstand alle
5000 km zu kontrollieren und falls
notwendig, Öl zwischen 2 Ölwechseln
nachzufüllen.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem Motor mit
Hilfe des Ölmessstabes.
Ölmessstab
W

ahl des Viskositätsgrades
Das Öl muss in jedem Fall entsprechend
dem Wartungsplan den Qualitätsnormen des
Herstellers genügen.
Diese Kontrollen gehören zur gängigen
Pflege und Unterhaltung Ihres
Fahrzeugs und dienen der
erhaltung
seines guten Betriebszustands. Informieren
sie sich über die diesbezüglich geltenden
V
orschriften im CITROËN-Händlernetz oder
im Service-/Garantieheft, das sich in der
Mappe mit den Borddokumenten befindet
Die Kontrolle durch die Leuchten
des Kombiinstruments wird in
abschnitt 3 behandelt, unterabschnitt
"Bedienungseinheit".
2 Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn
sie diese Markierung


überschritten haben, wenden
sie sich an einen V

ertreter des
C
itROËn-Händlernetzes oder


eine qualifizierte Fachwerkstatt.
B = Minimum
der Ölstand darf nie unter diese


Markierung absinken.
Um die Betriebssicherheit
des Motors und der
abgasreinigungsanlage auf


Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.
KONTROLLEN
7

158
Berlingo-2-VP_de_Chap07_Verification_ed01-2016
Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
andernfalls laufen sie gefahr
, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
Kühlflüssigkeit. Da er aus diesem Grunde
auch nach
abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine
stunde nach abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer V

erbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um 1/4
Umdrehung auf
und lassen Sie den Druck absinken.
W

enn der
druck abgesunken ist, können sie den V

erschluss ganz entfernen und
Kühlflüssigkeit nachfüllen.
Wenn Sie häufig Kühlflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des C
itROËn-Händlernetzes
beheben lassen sollten.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem
Fahrzeug und kaltem Motor den mit
dem Messstab verbundenen Deckel
ab und kontrollieren Sie den Füllstand.
Die Flüssigkeit muss zwischen den
Markierungen MINI und MAXI stehen. Zur Regeneration des Partikelfilters
empfiehlt es sich, bei entsprechender
Verkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
Geschwindigkeit von 60
km/h oder mehr zu
fahren (bis die Meldung verschwindet und
die Service-Kontrollleuchte erlischt).
Während

der Regeneration des Partikelfilters
kann es zu Relaisgeräuschen unter dem
Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt
wird und die Kontrollleuchte nicht erlischt,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befindlichen
Markierungen MINI und MAXI stehen. Wenn
Sie mehr als 1
Liter nachfüllen müssen,
lassen Sie den Kühlkreislauf von einem
V

ertreter des C
itROËn-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen, die von
CITROËN empfohlenen Reinigungsmittel zu
verwenden.
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden,
sollte diese Flüssigkeit nicht einfach mit
Wasser aufgefüllt oder durch Wasser ersetzt
werden.
Inhalt des Scheibenwaschbehälters: ca.
3
liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist,
beträgt der Inhalt des Behälters 6
Liter

.
Flüssigkeitsstand
Dieselzusatz (Diesel mit
Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und
unverzüglich von einem Vertreter des
C
itROËn-Händlernetzes oder von einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt mit
Altöl.
Die Bremsflüssigkeit ist schädlich und stark
ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlflüssigkeit nicht in die Kanalisation oder
ins
erdreich, sondern entsorgen sie diese
in den vom CITROËN-Händlernetz dafür
bereitgestellten Containern.
Der Mindeststand des Dieselzusatzes wird
Ihnen durch das

Aufleuchten der Service-
Kontrollleuchte angezeigt, verbunden mit
einem akustischen Signal und einer Meldung
am Bildschirm.
Erfolgt dies bei laufendem Motor, deutet
es auf eine Sättigung des Partikelfilters
hin (sehr langer Stadtfahrbetrieb: geringe
Geschwindigkeit, lange Staus usw.).
Füllstände
