2016 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

23
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016

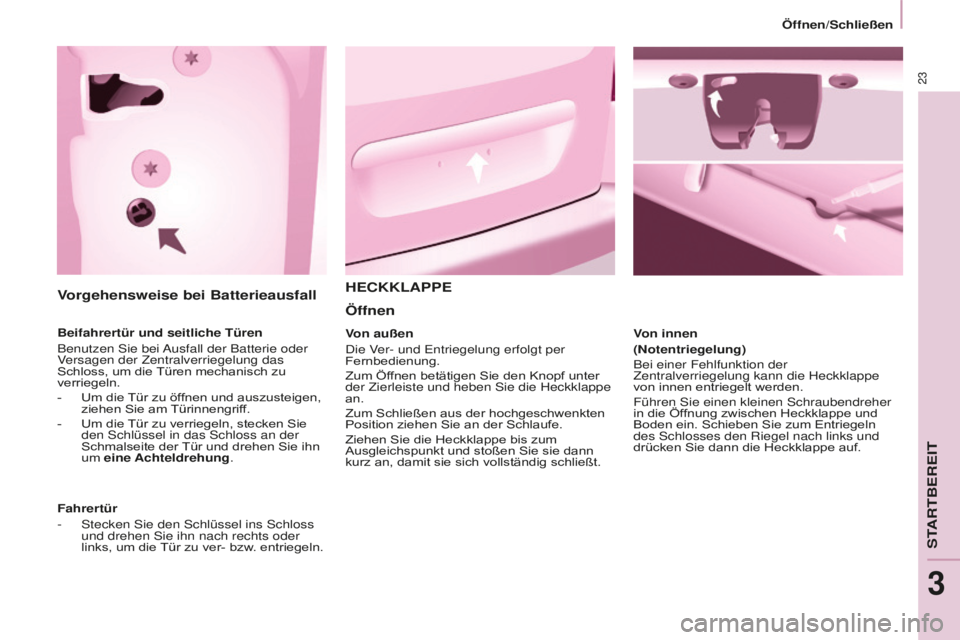

Vorgehensweise bei Batterieausfall
Beifahrertür und seitliche Türen
Benutzen sie bei ausfall der Batterie oder
V
ersagen der Zentralverriegelung das
Schloss, um die Türen mechanisch zu
verriegeln.
-
Um die Tür zu öf

fnen und auszusteigen,
ziehen Sie am Türinnengriff.
-
Um die Tür zu verriegeln, stecken Sie
den schlüssel in das schloss an der
Schmalseite der

Tür und drehen Sie ihn
um eine Achteldrehung.
Fahrertür
-


s
tecken sie den schlüssel ins schloss
und drehen sie ihn nach rechts oder
links, um die

Tür zu ver- bzw. entriegeln.
HECKKLAPPE
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die Heckklappe
von innen entriegelt werden.
Führen
sie einen kleinen schraubendreher
in die Öf

fnung zwischen Heckklappe und
Boden ein. Schieben Sie zum Entriegeln
des
schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Öffnen
Von außendie V
er- und entriegelung erfolgt per
Fernbedienung.
Zum Öf
fnen betätigen Sie den Knopf unter
der Zierleiste und heben
sie die Heckklappe
an.
Zum Schließen aus der hochgeschwenkten
Position ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie dann
kurz an, damit sie sich vollständig schließt.
Öffnen/schlie

24
Öffnen/Schließen
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
FLÜGELTÜREN AM HECK
Von außen
Zum Öffnen ziehen Sie den Griff zu sich hin.Ziehen Sie den Hebel, um die rechte Tür zu
öffnen.
Beim Schließen beginnen Sie mit der
rechten Tür und schließen dann die linke
Tür.
In Zusammenhang mit der hinteren
Dachklappe wurde der Heckstoßfänger
verstärkt, um beim Zugang zum Fahrzeug
als Trittleiste verwendet werden zu können.
Die Flügeltüren am Heck sind asymmetrisch
geteilt (2/3
- 1/3); die kleinere
Tür befindet
sich auf der rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet.
Heckscheibe
durch die aufklappbare Heckscheibe haben
Sie direkten Zugang zum Heckbereich des
Fahrzeugs, ohne die Heckklappe öffnen zu
müssen.
Öffnen
Drücken Sie nach dem Entriegeln des
Fahrzeugs per Fernbedienung oder
Schlüssel auf den Knopf und heben Sie die
Heckscheibe zum Öf
fnen an.
Schließen
Zum Schließen der Heckscheibe drücken
Sie auf die Scheibenmitte, bis die Scheibe
vollständig geschlossen ist.
Heckklappe und Heckscheibe können
nicht gleichzeitig geöffnet werden, um
Schäden am Scheibenglas und an der
Heckscheibe zu vermeiden.

25
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den
transport langer gegenstände zu
ermöglichen. Die linke

Tür wird durch
den "gelb" gekennzeichneten Riegel am
unteren Türrand geschlossen gehalten.
die geschlossene tür darf nicht zur
Ladungssicherung verwendet werden.
Das Fahren mit geöf

fneter rechter Tür
wird geduldet. Beachten Sie bei Nutzung
die Sicherheitsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen sie diesen zu sich
heran, um die linke
Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca. 180° zu
erweitern.
Ziehen
sie bei geöf

fneter
tür den gelben
Hebel.
Beim Schließen der

Tür rastet der Hebel
wieder automatisch ein.
Beim Parken mit 90°
geöffneten
türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
V

erkehrsteilnehmern zu
signalisieren, die sich in
gleicher Richtung bewegen
und die
ihren Halt nicht
bemerkt haben könnten,
benutzen
sie ein W

arndreieck
oder jede andere durch die
gesetzgebung und Regelung ihres landes vorgeschriebene
Maßnahme.
Öffnen/schlie

26
Öffnen/Schließen
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016

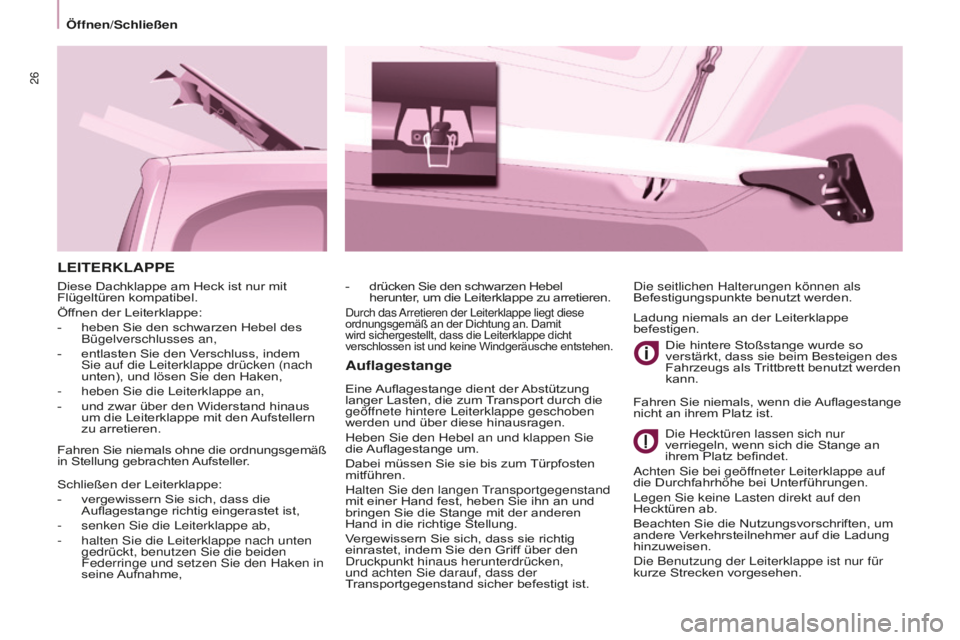

LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung
langer Lasten, die zum Transport durch die
geöffnete hintere
leiterklappe geschoben
werden und über diese hinausragen.
Heben
sie den Hebel an und klappen sie
die

Auflagestange um.
Dabei müssen Sie sie bis zum Türpfosten
mitführen.
Halten
sie den langen transportgegenstand
mit einer Hand fest, heben Sie ihn an und
bringen Sie die Stange mit der anderen
Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig
einrastet, indem Sie den Grif

f über den
druckpunkt hinaus herunterdrücken,
und achten sie darauf, dass der
T

ransportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen des
Fahrzeugs als Trittbrett benutzt werden
kann.
die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange an
ihrem Platz befindet.
achten sie bei geöf

fneter
leiterklappe auf
die Durchfahrhöhe bei Unterführungen.
legen sie keine lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um
andere V

erkehrsteilnehmer auf die Ladung
hinzuweisen.
die Benutzung der leiterklappe ist nur für
kurze Strecken vorgesehen.
die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
- drücken Sie den schwarzen Hebel
herunter
, um die Leiterklappe zu arretieren.
durch das arretieren der leiterklappe liegt diese

ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
-
heben Sie den schwarzen Hebel des
Bügelverschlusses an,
-
entlasten Sie den Verschluss, indem sie auf die leiterklappe drücken (nach
unten), und lösen Sie den Haken,
-
heben sie die leiterklappe an,
- und zwar über den Widerstand hinaus
um die Leiterklappe mit den Aufstellern
zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß


in Stellung gebrachten Aufsteller.
Schließen der Leiterklappe:
-
vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
-
senken sie die leiterklappe ab,
- halten sie die leiterklappe nach unten
gedrückt, benutzen sie die beiden
Federringe und setzen sie den Haken in
seine

Aufnahme, Ladung niemals an der Leiterklappe
befestigen.
Fahren Sie niemals, wenn die Auflagestange
nicht an ihrem Platz ist.

27
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016

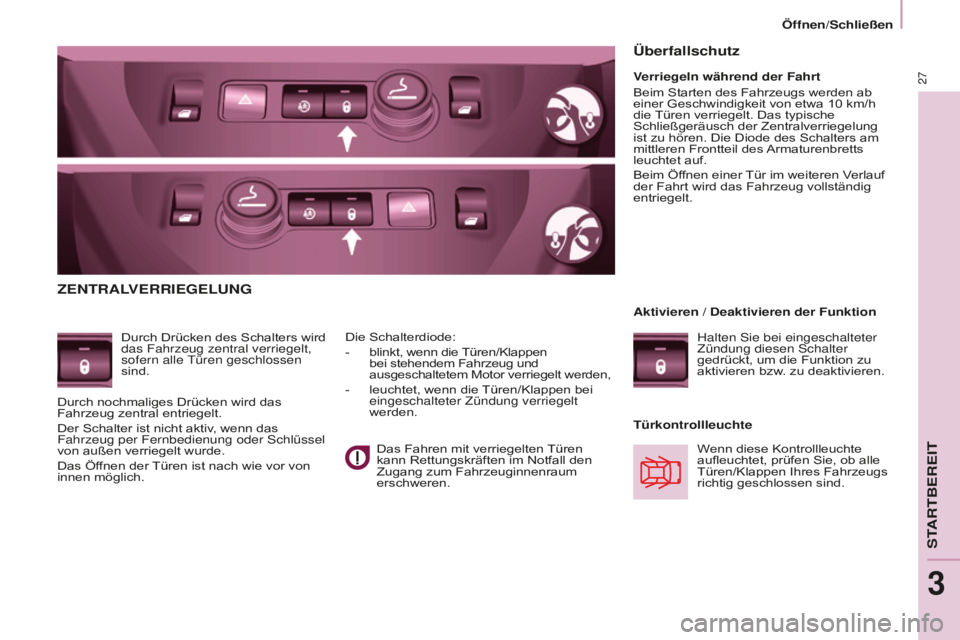

ZENTRALVERRIEGELUNG
Durch Drücken des Schalters wird
das Fahrzeug zentral verriegelt,
sofern alle
türen geschlossen
sind.
Türkontrollleuchte
Die Schalterdiode:
- blinkt, wenn die Türen/Klappen

bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt werden,
-
leuchtet, wenn die Türen/Klappen bei
eingeschalteter Zündung verriegelt
werden.
Überfallschutz
Wenn diese Kontrollleuchte
aufleuchtet, prüfen Sie, ob alle
Türen/Klappen Ihres Fahrzeugs
richtig geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa 10
km/h
die

Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf
der Fahrt wird das Fahrzeug vollständig
entriegelt.
Aktivieren / Deaktivieren der Funktion
Halten
sie bei eingeschalteter
Zündung diesen schalter
gedrückt, um die Funktion zu
aktivieren bzw
. zu deaktivieren.
Das Fahren mit verriegelten Türen
kann Rettungskräften im Notfall den
Zugang zum Fahrzeuginnenraum
erschweren.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug per Fernbedienung oder schlüssel
von außen verriegelt wurde.
Das Öf
fnen der Türen ist nach wie vor von
innen möglich.
Öffnen/schlie

28
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016

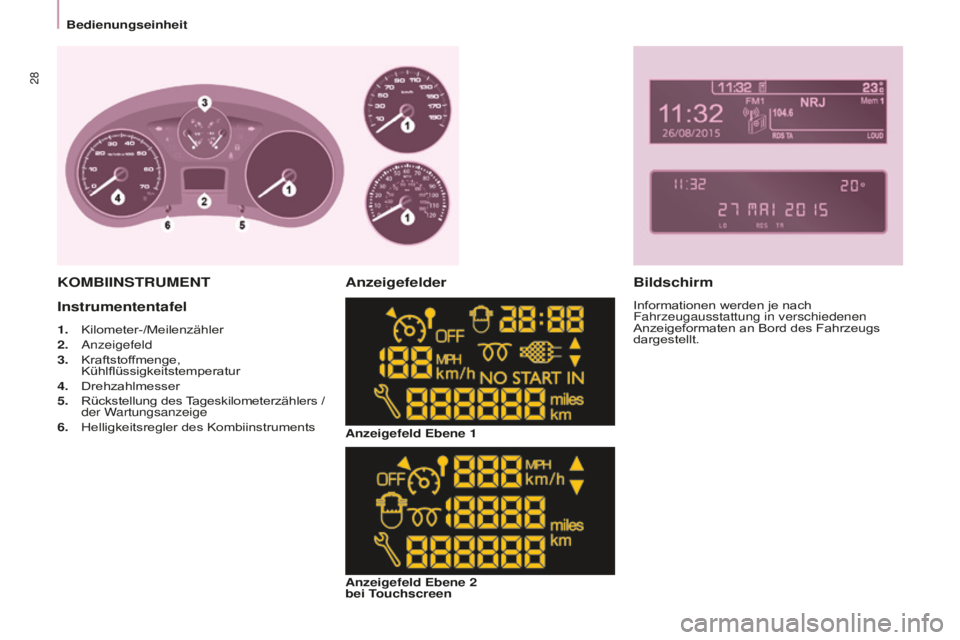

Bedienungseinheit
Instrumententafel
1. Kilometer-/Meilenzähler
2. anzeigefeld
3. Kraftstoffmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5. Rückstellung des T

ageskilometerzählers /
der Wartungsanzeige
6.
Helligkeitsregler des Kombiinstruments Anzeigefeld Ebene 1
KOMBIINSTRUMENTAnzeigefelderBildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des Fahrzeugs
dargestellt.
Anzeigefeld Ebene 2
bei Touchscreen

29
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
-
Drehen Sie den Schalter nach links: 24H
oder 12H wird angezeigt.
-


d
rehen sie den schalter nach rechts,
um 24H oder 12H auszuwählen.
-


d
rehen sie den schalter nach links,
um den V

organg der Uhreinstellung zu
beenden.
Nach ungefähr 30
Sekunden ohne weitere
Aktion erscheint wieder die aktuelle

Anzeige.

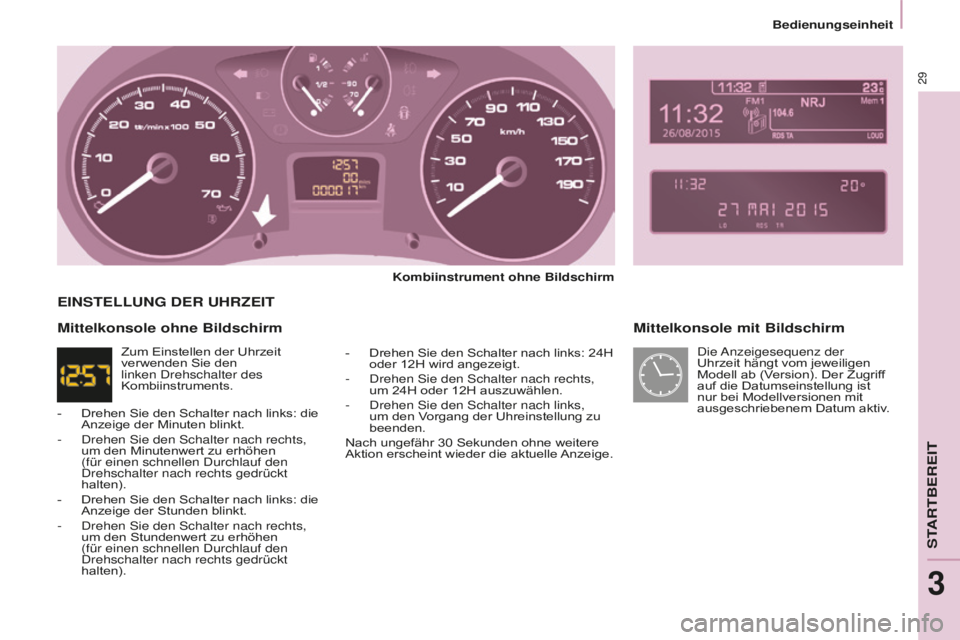

EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
die anzeigesequenz der
Uhrzeit hängt vom jeweiligen
Modell ab (Version). Der Zugrif
f
auf die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den
linken
drehschalter des
Kombiinstruments.
-
Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
-


d
rehen sie den schalter nach rechts,
um den Minutenwert zu erhöhen
(für einen schnellen
durchlauf den drehschalter nach rechts gedrückt
halten).
-
Drehen Sie den Schalter nach links: die
Anzeige der Stunden blinkt.
-


d
rehen sie den schalter nach rechts,
um den Stundenwert zu erhöhen
(für einen schnellen
durchlauf den drehschalter nach rechts gedrückt
halten).
staRtBeReit
3

30
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
BedienungseinheitBildschirm C
drücken sie auf die taste MENU

.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl
zu bestätigen. Wählen Sie mit den Pfeilen die
Funktion KONFIGURATION
ANZEIGE an.
drücken sie auf

OK, um die Wahl
zu bestätigen.
Wählen Sie mit den Pfeilen die
Funktion EINSTELLUNG DATUM
UND UHRZEIT an.
drücken sie auf

OK, um die Wahl
zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der OK-Taste bestätigen.
Wählen Sie dann das Feld OK auf
dem Bildschirm und bestätigen
Sie.
