2016 BMW X5 Руково

Автоматическое притормаживание выполн‐
яется с ограниченной силой и длительно‐
стью.
Система управляется камерой в области
внутреннего зеркала заднего вида.
Функция предупреждения о приближении
доступна также и при отключенном круиз-
контроле.
При намеренном приближении к автомо‐
билю предупреждение о наезде и приторма‐
живание выполняются позже, чтобы избе‐
жать необоснованных реакций системы.
Общие положения Начиная со скорости примерно 5 км/ч си‐
стема в два этапа предупреждает о возмож‐
ной опасности столкновения с автомоби‐
лями. Время появления этих
предупреждений может отличаться в зави‐
симости от текущей ситуации движения.
До скорости примерно в 60 км/ч происходит
воздействие на тормозной механизм.
Рабочий диапазон
радиолокационного датчика
Объекты учитываются, если они распоз‐
наются системой.
Примечания ПРЕДУПРЕЖДЕНИЕ
Индикация и предупреждения не осво‐
бождают водителя от личной ответственно‐
сти. Из-за ограничений в работе системы
предупреждения или реакции системы могут
не выдаваться, выдаваться слишком поздно
или неправильно. Существует опасность
аварии. Адаптируйте манеру вождения к си‐
туации на дороге. Следите за дорожной об‐
становкой и в соответствующих ситуациях
действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
Из-за ограничений в работе системы
при буксировке для запуска двигателя или в
случае неисправности с включенными систе‐
мами Intelligent Safety возможно неправиль‐
ное срабатывание отдельных функций, на‐
пример предупреждения о наезде с
функцией торможения. Существует опас‐
ность аварии. Перед буксировкой для за‐
пуска двигателя или в случае неисправности
выключите все системы Intelligent Safety.◀
Обзор
Кнопка в автомобиле
Интеллект. кнопка безопасности
Seite 137БезопасностьУправление137
Online Edition for Part no. 01 40 2 969 792 - II/16

Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключение
Автоматическое включение
Система автоматически активируется ка‐
ждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:
▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллектуальные си‐
стемы безопасности.▷СД гаснет.
Настройка времени
предупреждения
Время предупреждения настраивается в
iDrive.
1.„Настройки“2.„Предупр. о наезде“3.Установите нужное время на дисплее
управления.
При оснащении системой ночного видения с
динамическим световым пятном:
1.„Настройки“2.„Инт. безопасность“3.„Предупрежд. о наезде“4.Установите нужное время на дисплее
управления.
Выбранное время сохраняется для текущего
используемого профиля.
Предупреждение с функцией притормаживания
Индикация При возникновении угрозы столкновения с
распознанным автомобилем на комбинации
приборов и на виртуальном дисплее показы‐
вается предупреждающий символ.
Seite 138УправлениеБезопасность138
Online Edition for Part no. 01 40 2 969 792 - II/16

Пикто‐
граммаМероприятиеСимвол горит красным цветом:
предварительное предупре‐
ждение.
Торможение и увеличение рас‐
стояния.Символ мигает красным цветом,
и звучит сигнал: срочное пред‐
упреждение.
Призыв затормозить или при
необходимости выполнить объ‐
ездной маневр.
Предварительное предупреждение
Предварительное предупреждение отобра‐жается, например, при возможной опасности
столкновения или очень маленьком расстоя‐
нии до движущегося впереди автомобиля.
Предварительное предупреждение требует
вмешательства водителя.
Срочное предупреждение с
функцией притормаживания
Отображается срочное предупреждение о
прямой опасности столкновения, когда авто‐
мобиль приближается к другому объекту с
высокой относительной скоростью.
Срочное предупреждение требует вмеша‐
тельства водителя. При опасности столкно‐
вения система оказывает дополнительную
поддержку водителю путем небольшого
вмешательства в процесс торможения.
Срочное предупреждение может быть также
выдано без предшествующего ему предва‐
рительного предупреждения.
Воздействие на тормозной
механизм
Предупреждение просит вас вмешаться са‐
мостоятельно. Во время предупреждения
используется максимальная тормозная сила.
Необходимым условием для поддержания
тормозного усилия является достаточно бы‐
строе и достаточно сильное нажатие педали
тормоза. При опасности столкновения си‐
стема может оказать дополнительную под‐
держку путем небольшого вмешательства в
процесс торможения. При небольшой ско‐
рости автомобиль может быть заторможен
до неподвижного состояния.
Воздействие на тормозной механизм проис‐
ходит только в случае, когда устойчивость
при движении не ограничена, например,
вследствие деактивации системы динамиче‐
ского контроля стабильности DSC.
Вмешательство тормозов можно прервать
нажатием педали газа или активным движе‐
нием руля.
Распознавание объектов может быть огра‐
ничено. Учитывайте границы рабочего диапа‐
зона радиолокационного датчика и функцио‐
нальные ограничения.
Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Рабочий диапазон
радиолокационного датчика
Возможности распознавания системы огра‐
ничены.
Поэтому реакции системы могут быть оши‐
бочными или запаздывать.
Например, могут быть не обнаружены сле‐
дующие объекты:Seite 139БезопасностьУправление139
Online Edition for Part no. 01 40 2 969 792 - II/16

▷Медленный автомобиль при приближе‐
нии с высокой скоростью.▷Внезапно появляющиеся или сильно
тормозящие автомобили.▷Автомобили с необычным видом задней
части.▷Движущиеся впереди двухколесные
транспортные средства.
Функциональные ограничения
Функция может быть ограничена, например,
в следующих ситуациях:
▷При сильном тумане, дожде, ливне или
снегопаде.▷На крутых поворотах.▷При ограничении или деактивации си‐
стемы регулировки устойчивости движе‐
ния, например, DSC OFF.▷Eсли в зависимости от комплектации за‐
грязнена или закрыта зона обзора ка‐
меры в зеркале или радиолокационный
датчик.▷До 10 секунд после пуска двигателя с
помощью кнопки запуска/остановки.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При постоянном ослеплении встречным
светом, например, низкое солнце.
Чувствительность предупреждений
Чем выше установленный уровень чувстви‐
тельности предупреждений, например,
время предупреждения, тем больше пред‐
упреждений будет отображаться. Поэтому
количество неправильных предупреждений
может увеличиться.
Предупреждение о наезде с
функцией
притормаживания
Принцип действия Система помогает избежать несчастных слу‐
чаев. Если авария неизбежна, система мо‐
жет уменьшить скорость столкновения.
Система предупреждает о возможной опас‐
ности столкновения и при необходимости ав‐
томатически притормаживает.
Автоматическое воздействие на тормозной
механизм производится при необходимости
с максимальной тормозной силой и ограни‐ чено во времени.
При наличии активного круиз-контроля с
функцией Stop&Go предупреждение о на‐
езде управляется радиолокационным датчи‐
ком системы круиз-контроля в сочетании с
камерой.
Функция предупреждения о приближении
доступна также и при отключенном круиз-
контроле.
При намеренном приближении к автомо‐
билю предупреждение о наезде и приторма‐ живание выполняются позже, чтобы избе‐жать необоснованных реакций системы.
Общие положения Начиная со скорости примерно 5 км/ч си‐
стема в два этапа предупреждает о возмож‐
ной опасности столкновения с автомоби‐
лями. Время появления предупреждений
может отличаться в зависимости от текущей
ситуации движения.Seite 140УправлениеБезопасность140
Online Edition for Part no. 01 40 2 969 792 - II/16

Рабочий диапазон
радиолокационного датчика
Объекты учитываются, если они распоз‐
наются системой.
Примечания ПРЕДУПРЕЖДЕНИЕ
Индикация и предупреждения не осво‐
бождают водителя от личной ответственно‐
сти. Из-за ограничений в работе системы
предупреждения или реакции системы могут
не выдаваться, выдаваться слишком поздно
или неправильно. Существует опасность
аварии. Адаптируйте манеру вождения к си‐
туации на дороге. Следите за дорожной об‐
становкой и в соответствующих ситуациях
действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
Из-за ограничений в работе системы
при буксировке для запуска двигателя или в
случае неисправности с включенными систе‐
мами Intelligent Safety возможно неправиль‐
ное срабатывание отдельных функций, на‐
пример предупреждения о наезде с
функцией торможения. Существует опас‐
ность аварии. Перед буксировкой для за‐
пуска двигателя или в случае неисправности
выключите все системы Intelligent Safety.◀
Обзор
Кнопка в автомобиле
Интеллект. кнопка безопасности
Радиолокационный датчик
Радиолокационный датчик находится в ниж‐
ней части переднего бампера.
Радиолокационный датчик должен содер‐
жаться в чистоте и не иметь перед собой
препятствий.
Видеокамера
Камера находится в области внутреннего
зеркала.
Seite 141БезопасностьУправление141
Online Edition for Part no. 01 40 2 969 792 - II/16

Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключение
Автоматическое включение
Система автоматически активируется ка‐
ждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Настройка времени
предупреждения
Время предупреждения настраивается в
iDrive.
1.„Настройки“2.„Предупр. о наезде“3.Установите нужное время на дисплее
управления.При оснащении системой ночного видения с
динамическим световым пятном:1.„Настройки“2.„Инт. безопасность“3.„Предупрежд. о наезде“4.Установите нужное время на дисплее
управления.
Выбранное время сохраняется для текущего
используемого профиля.
Предупреждение с функцией притормаживания
Индикация При возникновении угрозы столкновения с
распознанным автомобилем на комбинации
приборов и на виртуальном дисплее показы‐
вается предупреждающий символ.
Пикто‐
граммаМероприятиеСимвол горит красным цветом:
предварительное предупре‐
ждение.
Торможение и увеличение рас‐
стояния.Символ мигает красным цветом,
и звучит сигнал: срочное пред‐
упреждение.
Призыв затормозить или при
необходимости выполнить объ‐
ездной маневр.

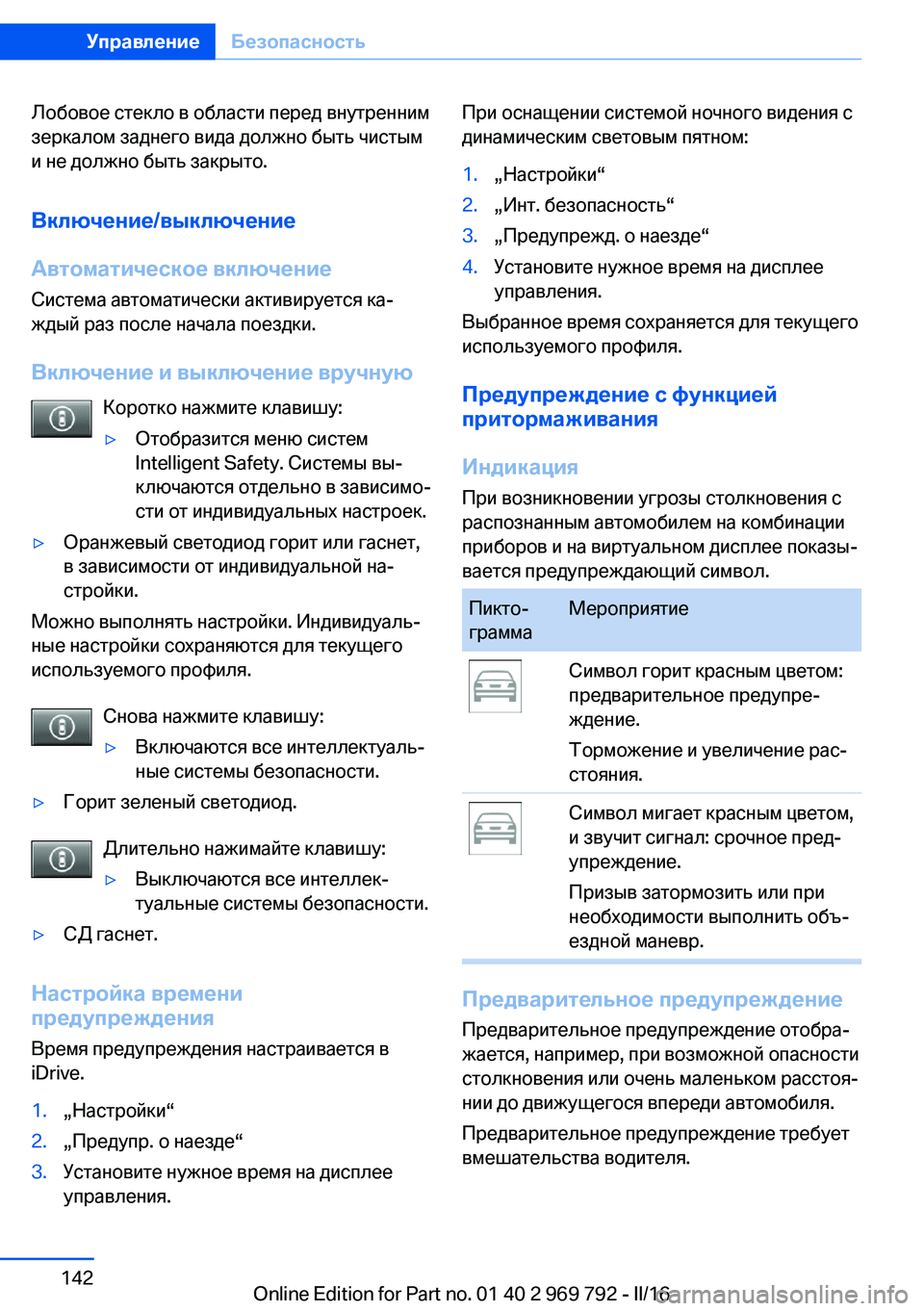

Предварительное предупреждение
Предварительное предупреждение отобра‐жается, например, при возможной опасности
столкновения или очень маленьком расстоя‐
нии до движущегося впереди автомобиля.
Предварительное предупреждение требует
вмешательства водителя.
Seite 142УправлениеБезопасность142
Online Edition for Part no. 01 40 2 969 792 - II/16

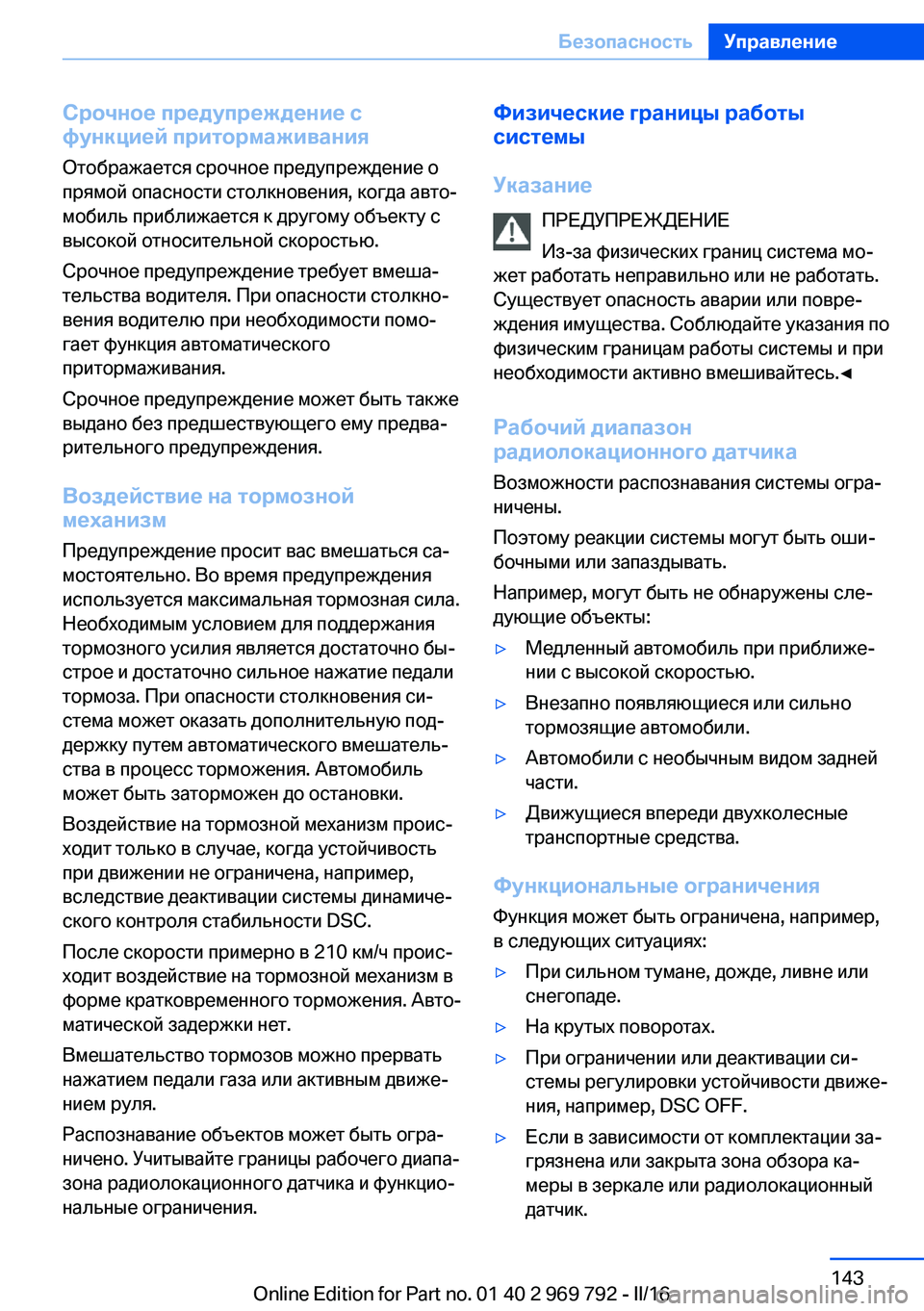

Срочное предупреждение с
функцией притормаживания
Отображается срочное предупреждение о
прямой опасности столкновения, когда авто‐
мобиль приближается к другому объекту с
высокой относительной скоростью.
Срочное предупреждение требует вмеша‐
тельства водителя. При опасности столкно‐
вения водителю при необходимости помо‐
гает функция автоматического
притормаживания.
Срочное предупреждение может быть также
выдано без предшествующего ему предва‐
рительного предупреждения.
Воздействие на тормозной
механизм
Предупреждение просит вас вмешаться са‐
мостоятельно. Во время предупреждения
используется максимальная тормозная сила.
Необходимым условием для поддержания
тормозного усилия является достаточно бы‐
строе и достаточно сильное нажатие педали
тормоза. При опасности столкновения си‐
стема может оказать дополнительную под‐
держку путем автоматического вмешатель‐
ства в процесс торможения. Автомобиль
может быть заторможен до остановки.
Воздействие на тормозной механизм проис‐
ходит только в случае, когда устойчивость
при движении не ограничена, например,
вследствие деактивации системы динамиче‐
ского контроля стабильности DSC.
После скорости примерно в 210 км/ч проис‐
ходит воздействие на тормозной механизм в
форме кратковременного торможения. Авто‐
матической задержки нет.
Вмешательство тормозов можно прервать
нажатием педали газа или активным движе‐
нием руля.
Распознавание объектов может быть огра‐
ничено. Учитывайте границы рабочего диапа‐
зона радиолокационного датчика и функцио‐
нальные ограничения.Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Рабочий диапазон
радиолокационного датчика
Возможности распознавания системы огра‐
ничены.
Поэтому реакции системы могут быть оши‐
бочными или запаздывать.
Например, могут быть не обнаружены сле‐
дующие объекты:▷Медленный автомобиль при приближе‐
нии с высокой скоростью.▷Внезапно появляющиеся или сильно
тормозящие автомобили.▷Автомобили с необычным видом задней
части.▷Движущиеся впереди двухколесные
транспортные средства.
Функциональные ограничения
Функция может быть ограничена, например,
в следующих ситуациях:
▷При сильном тумане, дожде, ливне или
снегопаде.▷На крутых поворотах.▷При ограничении или деактивации си‐
стемы регулировки устойчивости движе‐
ния, например, DSC OFF.▷Eсли в зависимости от комплектации за‐
грязнена или закрыта зона обзора ка‐
меры в зеркале или радиолокационный
датчик.Seite 143БезопасностьУправление143
Online Edition for Part no. 01 40 2 969 792 - II/16

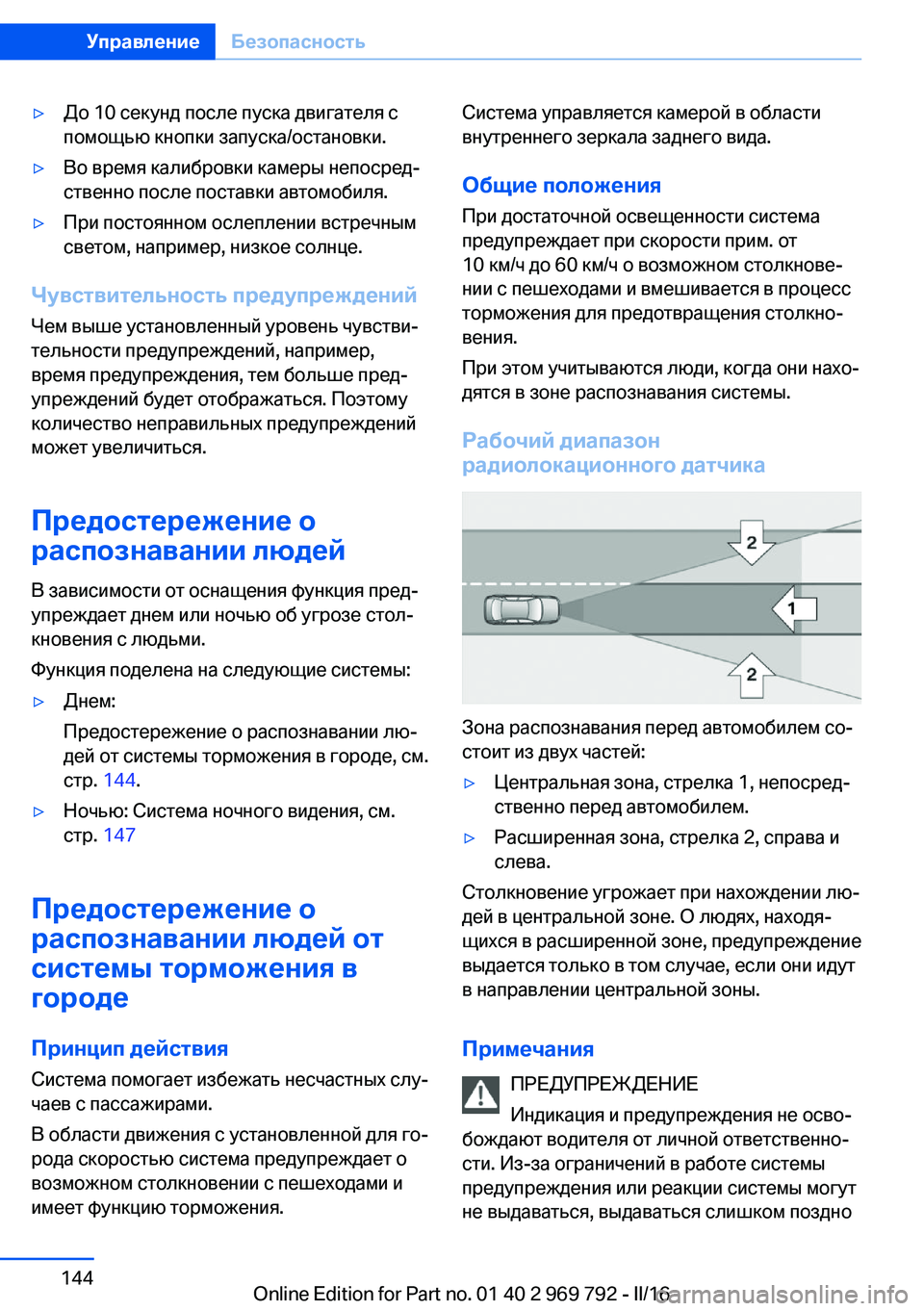

▷До 10 секунд после пуска двигателя с
помощью кнопки запуска/остановки.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При постоянном ослеплении встречным
светом, например, низкое солнце.
Чувствительность предупреждений
Чем выше установленный уровень чувстви‐
тельности предупреждений, например,
время предупреждения, тем больше пред‐
упреждений будет отображаться. Поэтому
количество неправильных предупреждений
может увеличиться.
Предостережение о
распознавании людей
В зависимости от оснащения функция пред‐
упреждает днем или ночью об угрозе стол‐
кновения с людьми.
Функция поделена на следующие системы:
▷Днем:
Предостережение о распознавании лю‐
дей от системы торможения в городе, см.
стр. 144.▷Ночью: Система ночного видения, см.
стр. 147
Предостережение о
распознавании людей от
системы торможения в
городе
Принцип действия
Система помогает избежать несчастных слу‐
чаев с пассажирами.
В области движения с установленной для го‐
рода скоростью система предупреждает о
возможном столкновении с пешеходами и
имеет функцию торможения.
Система управляется камерой в области
внутреннего зеркала заднего вида.
Общие положения При достаточной освещенности система
предупреждает при скорости прим. от
10 км/ч до 60 км/ч о возможном столкнове‐
нии с пешеходами и вмешивается в процесс
торможения для предотвращения столкно‐
вения.
При этом учитываются люди, когда они нахо‐
дятся в зоне распознавания системы.
Рабочий диапазон
радиолокационного датчика
Зона распознавания перед автомобилем со‐
стоит из двух частей:
▷Центральная зона, стрелка 1, непосред‐
ственно перед автомобилем.▷Расширенная зона, стрелка 2, справа и
слева.
Столкновение угрожает при нахождении лю‐
дей в центральной зоне. О людях, находя‐
щихся в расширенной зоне, предупреждение
выдается только в том случае, если они идут
в направлении центральной зоны.
Примечания ПРЕДУПРЕЖДЕНИЕ
Индикация и предупреждения не осво‐
бождают водителя от личной ответственно‐
сти. Из-за ограничений в работе системы
предупреждения или реакции системы могут
не выдаваться, выдаваться слишком поздно
Seite 144УправлениеБезопасность144
Online Edition for Part no. 01 40 2 969 792 - II/16
