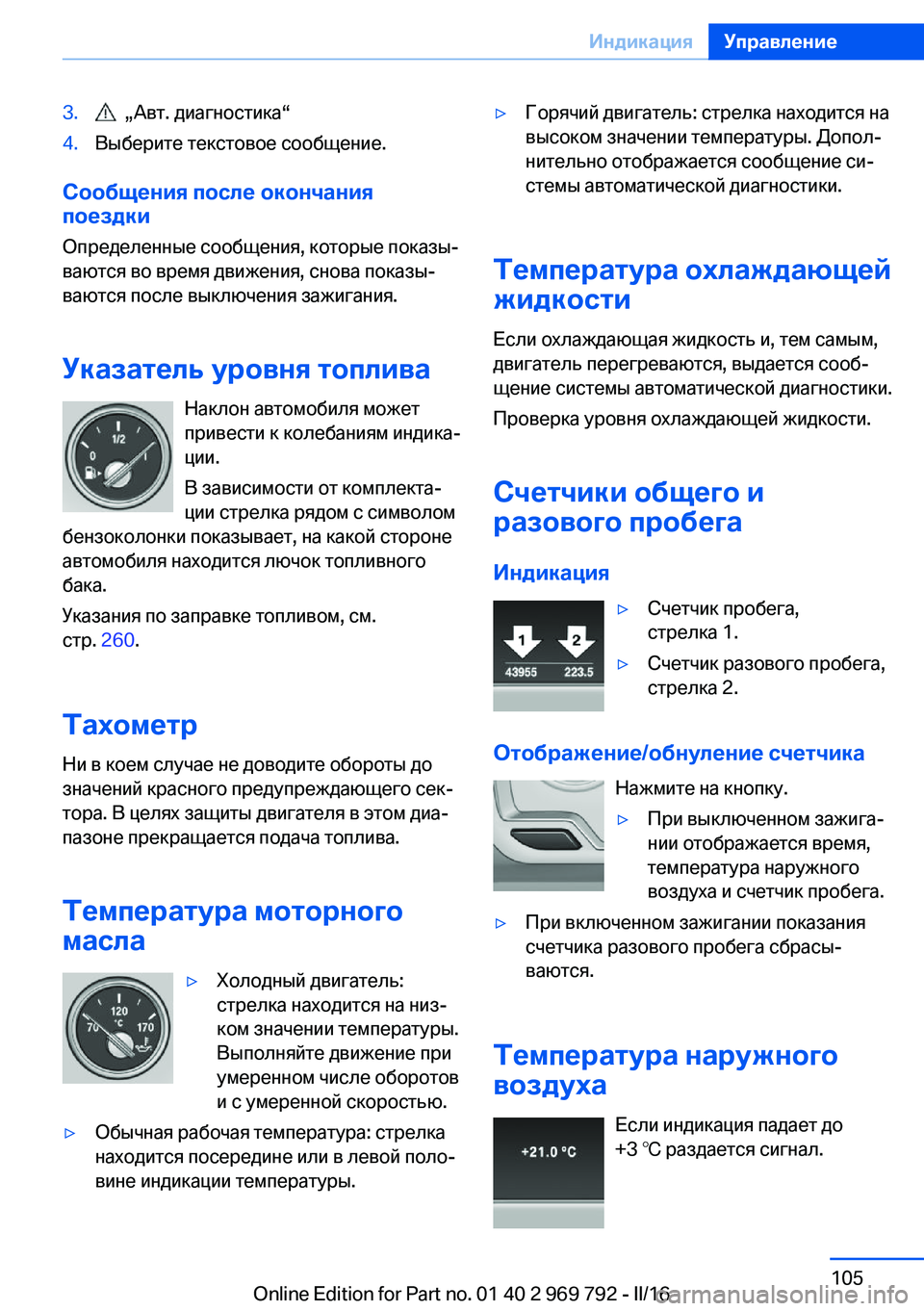

3. „Авт. диагностика“4.Выберите текстовое сообщение.
Сообщения после окончания
поездки
Определенные сообщения, которые показы‐
ваются во время движения, снова показы‐
ваются после выключения зажигания.
Указатель уровня топлива Наклон автомобиля может
привести к колебаниям индика‐
ции.
В зависимости от комплекта‐
ции стрелка рядом с символом
бензоколонки показывает, на какой стороне
автомобиля находится лючок топливного
бака.
Указания по заправке топливом, см.
стр. 260.
Тахометр Ни в коем случае не доводите обороты до
значений красного предупреждающего сек‐
тора. В целях защиты двигателя в этом диа‐
пазоне прекращается подача топлива.
Температура моторного
масла
▷Холодный двигатель:
стрелка находится на низ‐
ком значении температуры.
Выполняйте движение при
умеренном числе оборотов
и с умеренной скоростью.▷Обычная рабочая температура: стрелка
находится посередине или в левой поло‐
вине индикации температуры.▷Горячий двигатель: стрелка находится на
высоком значении температуры. Допол‐
нительно отображается сообщение си‐
стемы автоматической диагностики.
Температура охлаждающей
жидкости
Если охлаждающая жидкость и, тем самым,
двигатель перегреваются, выдается сооб‐
щение системы автоматической диагностики.
Проверка уровня охлаждающей жидкости.
Счетчики общего и
разового пробега
Индикация
▷Счетчик пробега,
стрелка 1.▷Счетчик разового пробега,
стрелка 2.
Отображение/обнуление счетчика
Нажмите на кнопку.
▷При выключенном зажига‐
нии отображается время,
температура наружного
воздуха и счетчик пробега.▷При включенном зажигании показания
счетчика разового пробега сбрасы‐
ваются.
Температура наружного
воздуха
Если индикация падает до
+3 ℃ раздается сигнал.
Seite 105ИндикацияУправление105
Online Edition for Part no. 01 40 2 969 792 - II/16

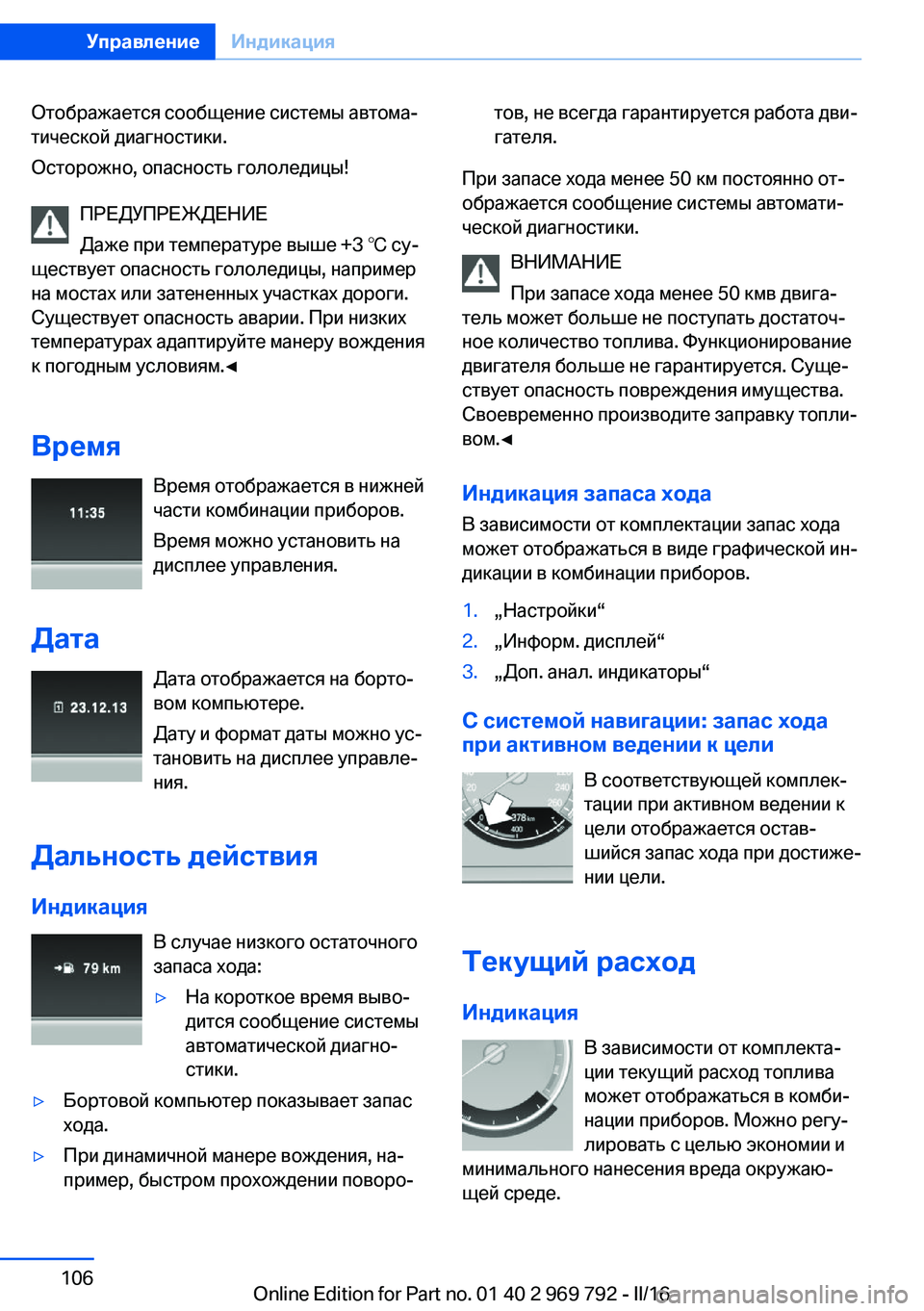

Отображается сообщение системы автома‐
тической диагностики.
Осторожно, опасность гололедицы!
ПРЕДУПРЕЖДЕНИЕ
Даже при температуре выше +3 ℃ су‐
ществует опасность гололедицы, например
на мостах или затененных участках дороги.
Существует опасность аварии. При низких
температурах адаптируйте манеру вождения
к погодным условиям.◀
Время Время отображается в нижней
части комбинации приборов.
Время можно установить на
дисплее управления.
Дата Дата отображается на борто‐
вом компьютере.
Дату и формат даты можно ус‐
тановить на дисплее управле‐
ния.
Дальность действия
Индикация В случае низкого остаточного
запаса хода:▷На короткое время выво‐
дится сообщение системы
автоматической диагно‐
стики.▷Бортовой компьютер показывает запас
хода.▷При динамичной манере вождения, на‐
пример, быстром прохождении поворо‐тов, не всегда гарантируется работа дви‐
гателя.
При запасе хода менее 50 км постоянно от‐
ображается сообщение системы автомати‐
ческой диагностики.
ВНИМАНИЕ
При запасе хода менее 50 кмв двига‐
тель может больше не поступать достаточ‐
ное количество топлива. Функционирование
двигателя больше не гарантируется. Суще‐
ствует опасность повреждения имущества.
Своевременно производите заправку топли‐
вом.◀
Индикация запаса хода
В зависимости от комплектации запас хода
может отображаться в виде графической ин‐
дикации в комбинации приборов.
1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“
С системой навигации: запас хода
при активном ведении к цели
В соответствующей комплек‐тации при активном ведении к
цели отображается остав‐
шийся запас хода при достиже‐
нии цели.
Текущий расход Индикация В зависимости от комплекта‐
ции текущий расход топлива
может отображаться в комби‐
нации приборов. Можно регу‐
лировать с целью экономии и
минимального нанесения вреда окружаю‐
щей среде.
Seite 106УправлениеИндикация106
Online Edition for Part no. 01 40 2 969 792 - II/16

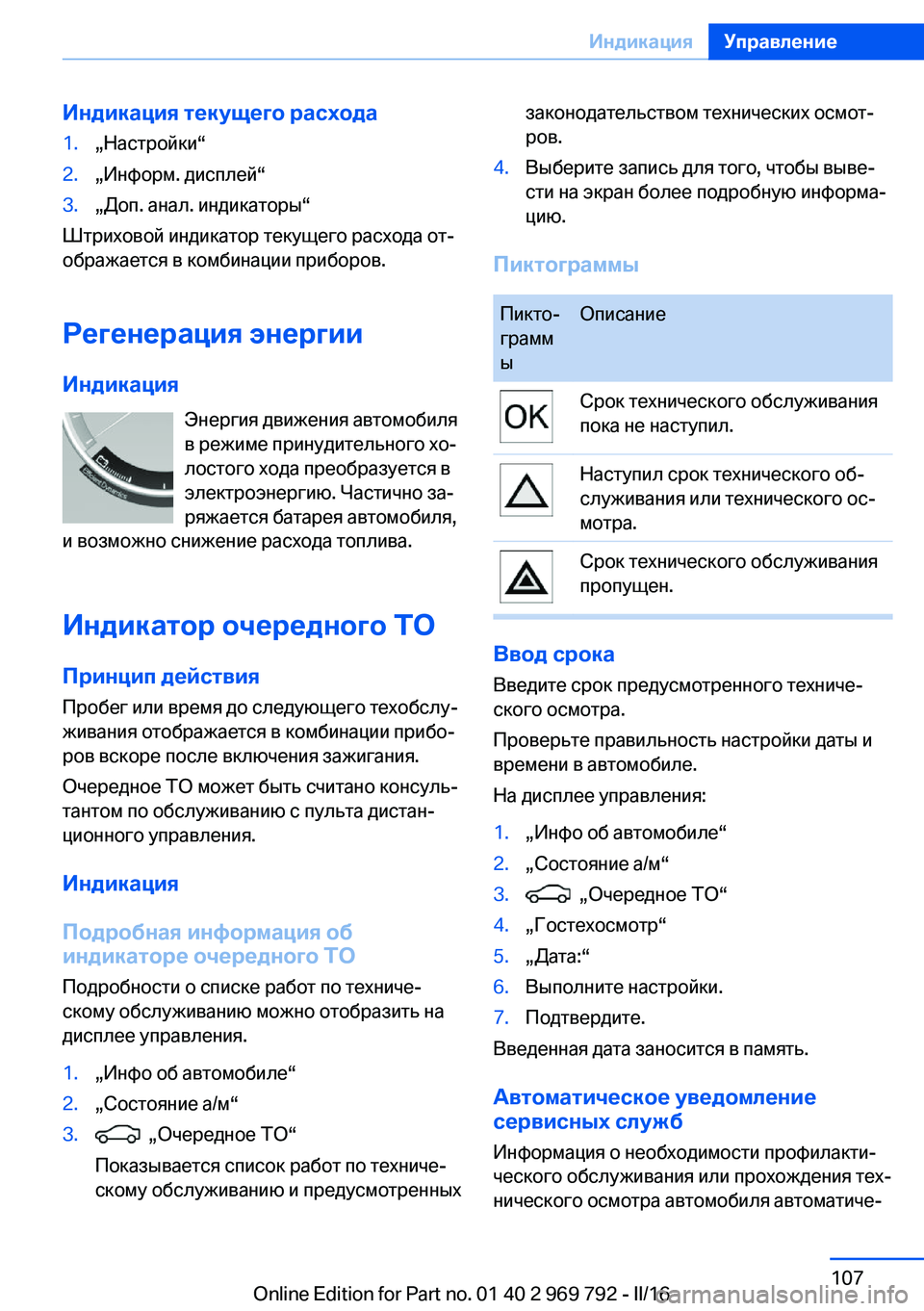

Индикация текущего расхода1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“
Штриховой индикатор текущего расхода от‐
ображается в комбинации приборов.
Регенерация энергии Индикация Энергия движения автомобиля
в режиме принудительного хо‐
лостого хода преобразуется в
электроэнергию. Частично за‐
ряжается батарея автомобиля,
и возможно снижение расхода топлива.
Индикатор очередного ТО Принцип действия
Пробег или время до следующего техобслу‐
живания отображается в комбинации прибо‐
ров вскоре после включения зажигания.
Очередное ТО может быть считано консуль‐
тантом по обслуживанию с пульта дистан‐
ционного управления.
Индикация
Подробная информация об
индикаторе очередного ТО
Подробности о списке работ по техниче‐
скому обслуживанию можно отобразить на
дисплее управления.
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“
Показывается список работ по техниче‐
скому обслуживанию и предусмотренныхзаконодательством технических осмот‐
ров.4.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.
Пиктограммы
Пикто‐
грамм
ыОписаниеСрок технического обслуживания
пока не наступил.Наступил срок технического об‐
служивания или технического ос‐
мотра.Срок технического обслуживания
пропущен.
Ввод срока
Введите срок предусмотренного техниче‐
ского осмотра.
Проверьте правильность настройки даты и
времени в автомобиле.
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4.„Гостехосмотр“5.„Дата:“6.Выполните настройки.7.Подтвердите.
Введенная дата заносится в память.
Автоматическое уведомление
сервисных служб
Информация о необходимости профилакти‐
ческого обслуживания или прохождения тех‐
нического осмотра автомобиля автоматиче‐
Seite 107ИндикацияУправление107
Online Edition for Part no. 01 40 2 969 792 - II/16

ски передается сервисному партнеру
незадолго до наступления соответствующих
сроков.
Можно проверить, когда будет уведомлен
сервисный партнер.
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3.Вызовите „Опции“.4.„Посл. звонок в Teleservice“
История сервисного обслуживания
Общие положения Работы по техобслуживанию следует пору‐
чать сервисному партнеру производителя,
другому сервисному партнеру или СТОА.
Выполненные работы по техобслуживанию
записываются в данных автомобиля, см.
стр. 286.
На дисплее управления можно просматри‐
вать записанные операции техобслуживания.
Функция доступна после того, как техниче‐
ское обслуживание было записано в данных
автомобиля.
Отображение истории сервисного
обслуживания
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4. „История обслуж.“
Показываются выполненные операции
техобслуживания.5.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.ПиктограммыПикто‐
грамм
ыОписаниеЗеленый: техническое обслужива‐
ние было выполнено вовремя.Желтый: техническое обслужива‐
ние было выполнено с опозда‐
нием.Техническое обслуживание не
было выполнено.
Индикатор точек
переключения
Принцип действия
Система рекомендует передачу, самую эко‐
номичную для текущей ситуации движения.
Общие положения Индикатор точки переключения в зависимо‐
сти от комплектации и экспортного варианта
активен в ручном режиме коробки передач с
системой Стептроник.
Указания о переключении на повышенную
или пониженную передачу отображаются в
комбинации приборов.
В автомобилях без индикатора точки пере‐
ключения показывается включенная пере‐
дача.
Seite 108УправлениеИндикация108
Online Edition for Part no. 01 40 2 969 792 - II/16

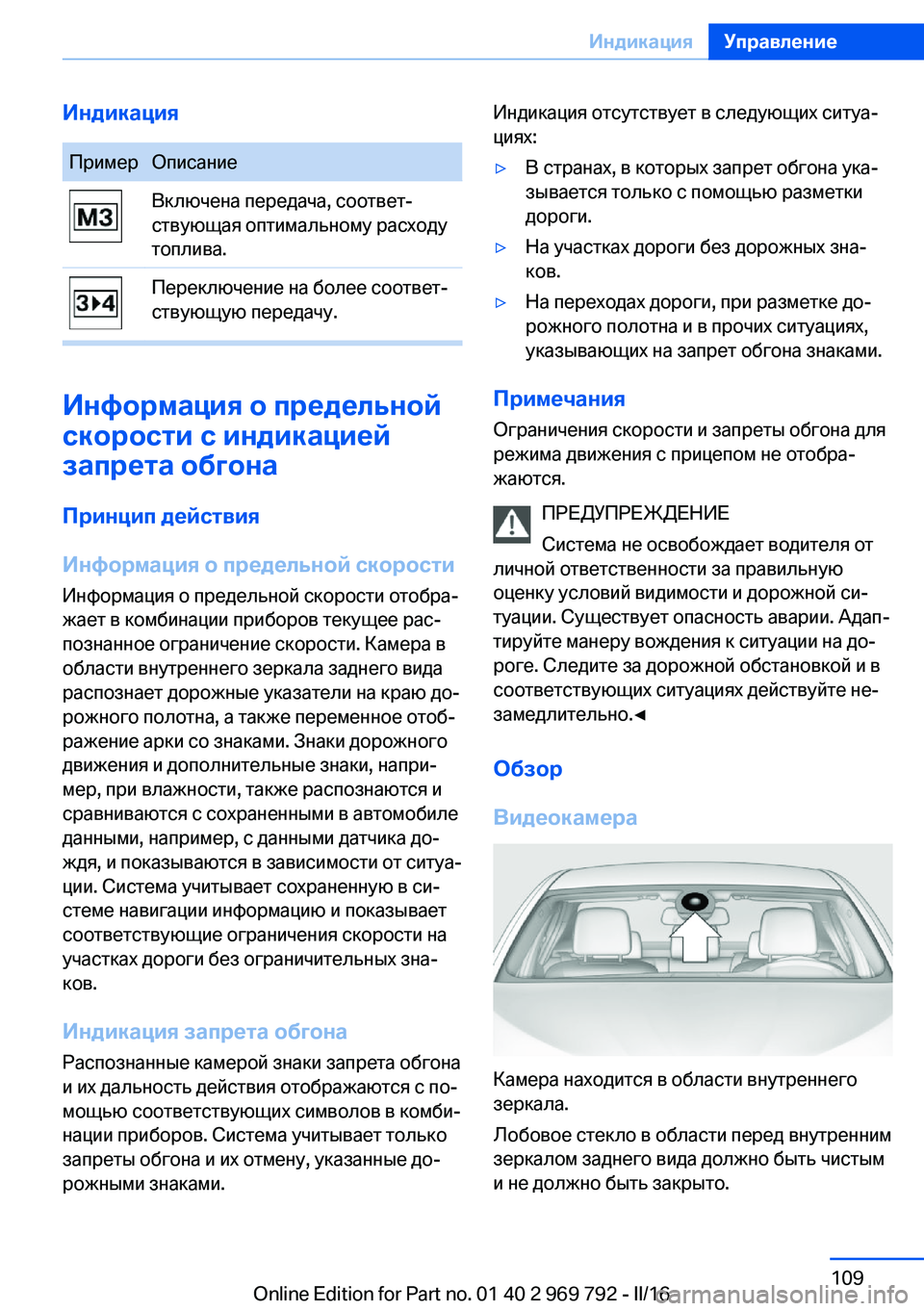

ИндикацияПримерОписаниеВключена передача, соответ‐
ствующая оптимальному расходу
топлива.Переключение на более соответ‐
ствующую передачу.
Информация о предельной
скорости с индикацией
запрета обгона
Принцип действия
Информация о предельной скорости Информация о предельной скорости отобра‐
жает в комбинации приборов текущее рас‐
познанное ограничение скорости. Камера в
области внутреннего зеркала заднего вида
распознает дорожные указатели на краю до‐
рожного полотна, а также переменное отоб‐
ражение арки со знаками. Знаки дорожного
движения и дополнительные знаки, напри‐
мер, при влажности, также распознаются и
сравниваются с сохраненными в автомобиле
данными, например, с данными датчика до‐
ждя, и показываются в зависимости от ситуа‐
ции. Система учитывает сохраненную в си‐
стеме навигации информацию и показывает
соответствующие ограничения скорости на
участках дороги без ограничительных зна‐
ков.
Индикация запрета обгона
Распознанные камерой знаки запрета обгона
и их дальность действия отображаются с по‐
мощью соответствующих символов в комби‐
нации приборов. Система учитывает только
запреты обгона и их отмену, указанные до‐
рожными знаками.
Индикация отсутствует в следующих ситуа‐
циях:▷В странах, в которых запрет обгона ука‐
зывается только с помощью разметки
дороги.▷На участках дороги без дорожных зна‐
ков.▷На переходах дороги, при разметке до‐
рожного полотна и в прочих ситуациях,
указывающих на запрет обгона знаками.
Примечания
Ограничения скорости и запреты обгона для
режима движения с прицепом не отобра‐
жаются.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐
туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Seite 109ИндикацияУправление109
Online Edition for Part no. 01 40 2 969 792 - II/16

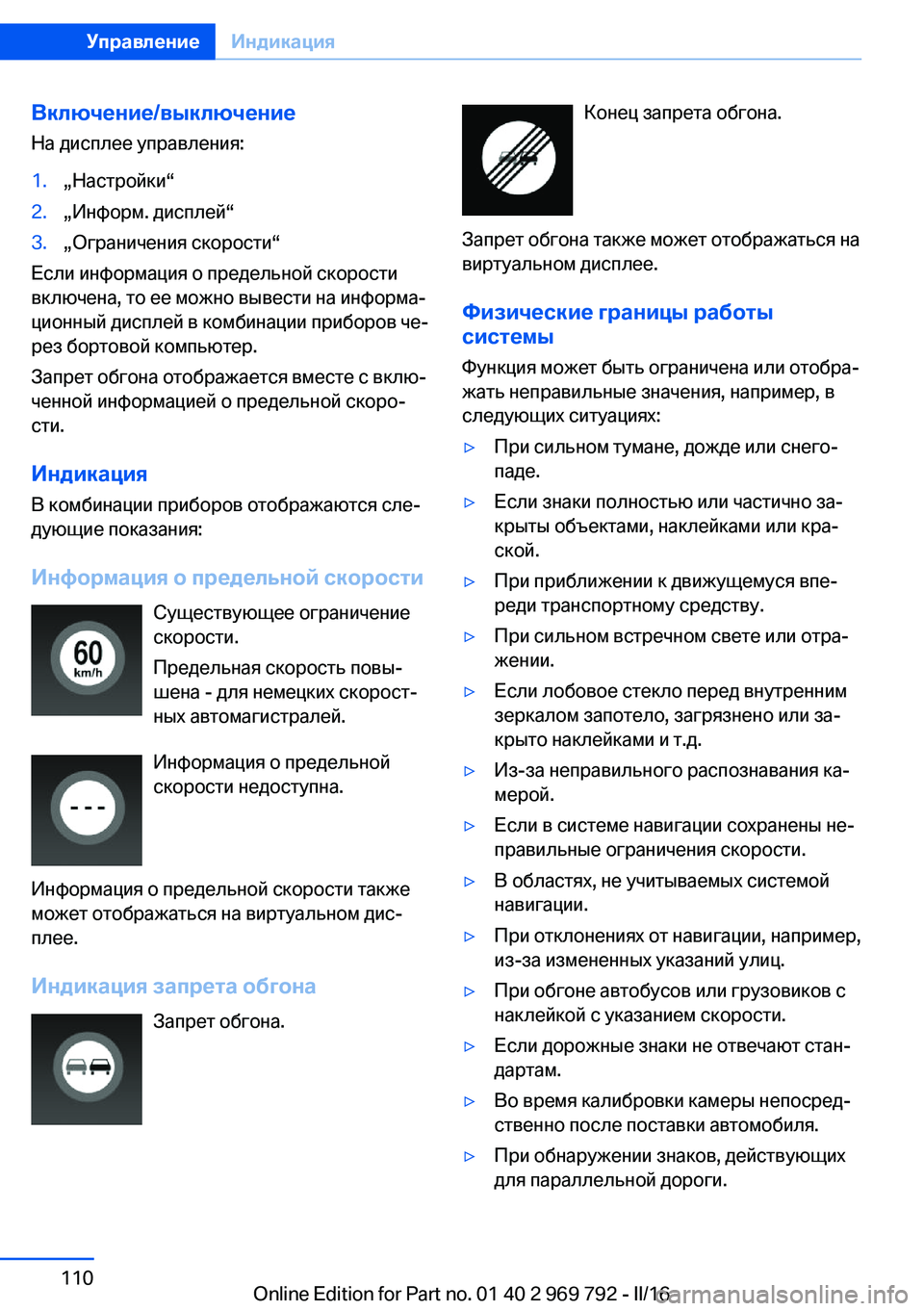

Включение/выключениеНа дисплее управления:1.„Настройки“2.„Информ. дисплей“3.„Ограничения скорости“
Если информация о предельной скорости
включена, то ее можно вывести на информа‐
ционный дисплей в комбинации приборов че‐
рез бортовой компьютер.
Запрет обгона отображается вместе с вклю‐
ченной информацией о предельной скоро‐
сти.
Индикация
В комбинации приборов отображаются сле‐
дующие показания:
Информация о предельной скорости Существующее ограничение
скорости.
Предельная скорость повы‐
шена - для немецких скорост‐
ных автомагистралей.
Информация о предельной
скорости недоступна.
Информация о предельной скорости также
может отображаться на виртуальном дис‐
плее.
Индикация запрета обгона Запрет обгона.
Конец запрета обгона.
Запрет обгона также может отображаться на
виртуальном дисплее.
Физические границы работы
системы
Функция может быть ограничена или отобра‐
жать неправильные значения, например, в
следующих ситуациях:▷При сильном тумане, дожде или снего‐
паде.▷Если знаки полностью или частично за‐
крыты объектами, наклейками или кра‐
ской.▷При приближении к движущемуся впе‐
реди транспортному средству.▷При сильном встречном свете или отра‐
жении.▷Если лобовое стекло перед внутренним
зеркалом запотело, загрязнено или за‐
крыто наклейками и т.д.▷Из-за неправильного распознавания ка‐
мерой.▷Если в системе навигации сохранены не‐
правильные ограничения скорости.▷В областях, не учитываемых системой
навигации.▷При отклонениях от навигации, например,
из-за измененных указаний улиц.▷При обгоне автобусов или грузовиков с
наклейкой с указанием скорости.▷Если дорожные знаки не отвечают стан‐
дартам.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При обнаружении знаков, действующих
для параллельной дороги.Seite 110УправлениеИндикация110
Online Edition for Part no. 01 40 2 969 792 - II/16

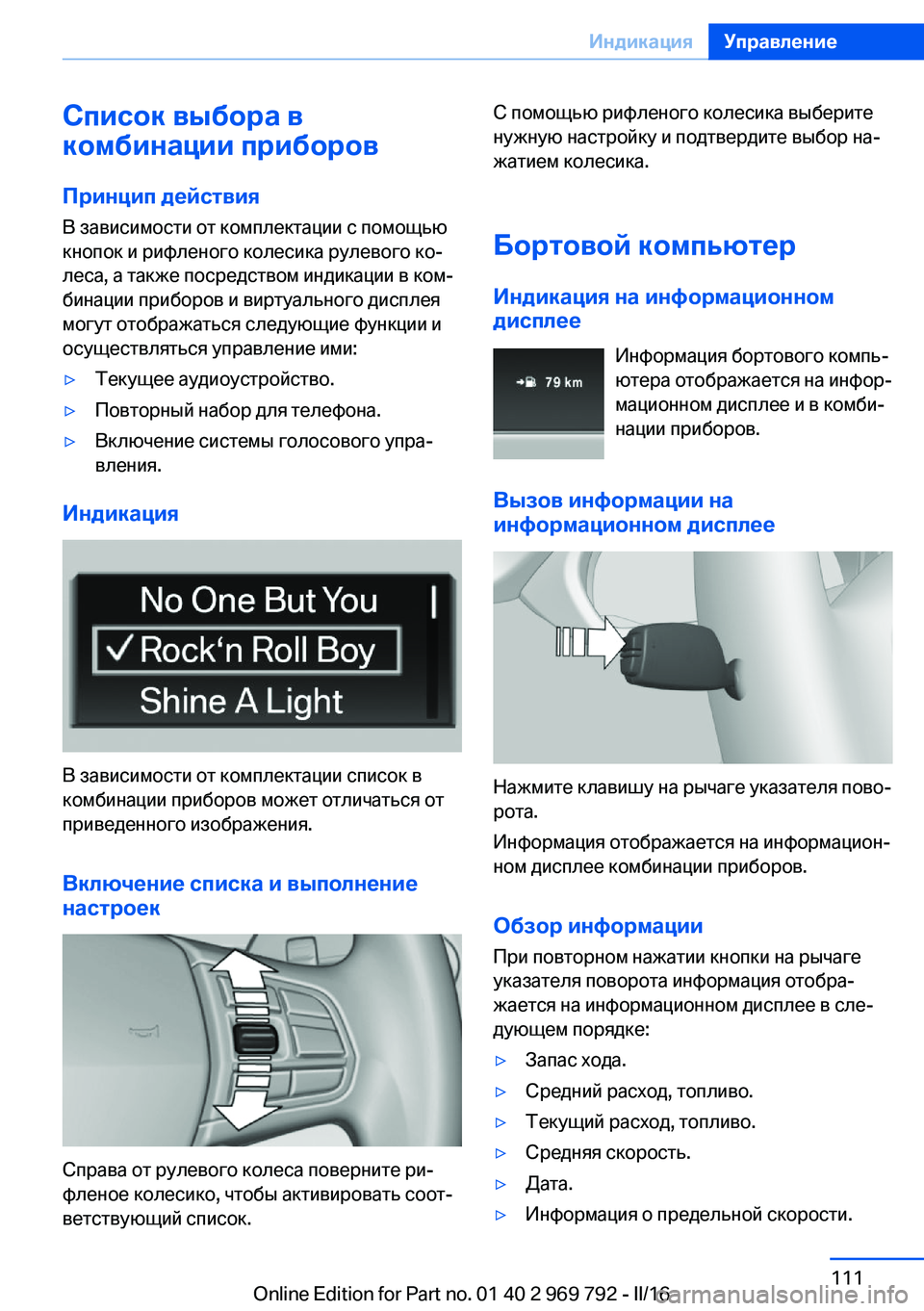

Список выбора в
комбинации приборов
Принцип действия
В зависимости от комплектации с помощью
кнопок и рифленого колесика рулевого ко‐
леса, а также посредством индикации в ком‐
бинации приборов и виртуального дисплея
могут отображаться следующие функции и
осуществляться управление ими:▷Текущее аудиоустройство.▷Повторный набор для телефона.▷Включение системы голосового упра‐
вления.
Индикация
В зависимости от комплектации список в
комбинации приборов может отличаться от
приведенного изображения.
Включение списка и выполнение
настроек
Справа от рулевого колеса поверните ри‐
фленое колесико, чтобы активировать соот‐
ветствующий список.
С помощью рифленого колесика выберите
нужную настройку и подтвердите выбор на‐
жатием колесика.
Бортовой компьютер
Индикация на информационном
дисплее
Информация бортового компь‐
ютера отображается на инфор‐
мационном дисплее и в комби‐ нации приборов.
Вызов информации на информационном дисплее
Нажмите клавишу на рычаге указателя пово‐
рота.
Информация отображается на информацион‐
ном дисплее комбинации приборов.
Обзор информации При повторном нажатии кнопки на рычаге
указателя поворота информация отобра‐
жается на информационном дисплее в сле‐
дующем порядке:
▷Запас хода.▷Средний расход, топливо.▷Текущий расход, топливо.▷Средняя скорость.▷Дата.▷Информация о предельной скорости.Seite 111ИндикацияУправление111
Online Edition for Part no. 01 40 2 969 792 - II/16

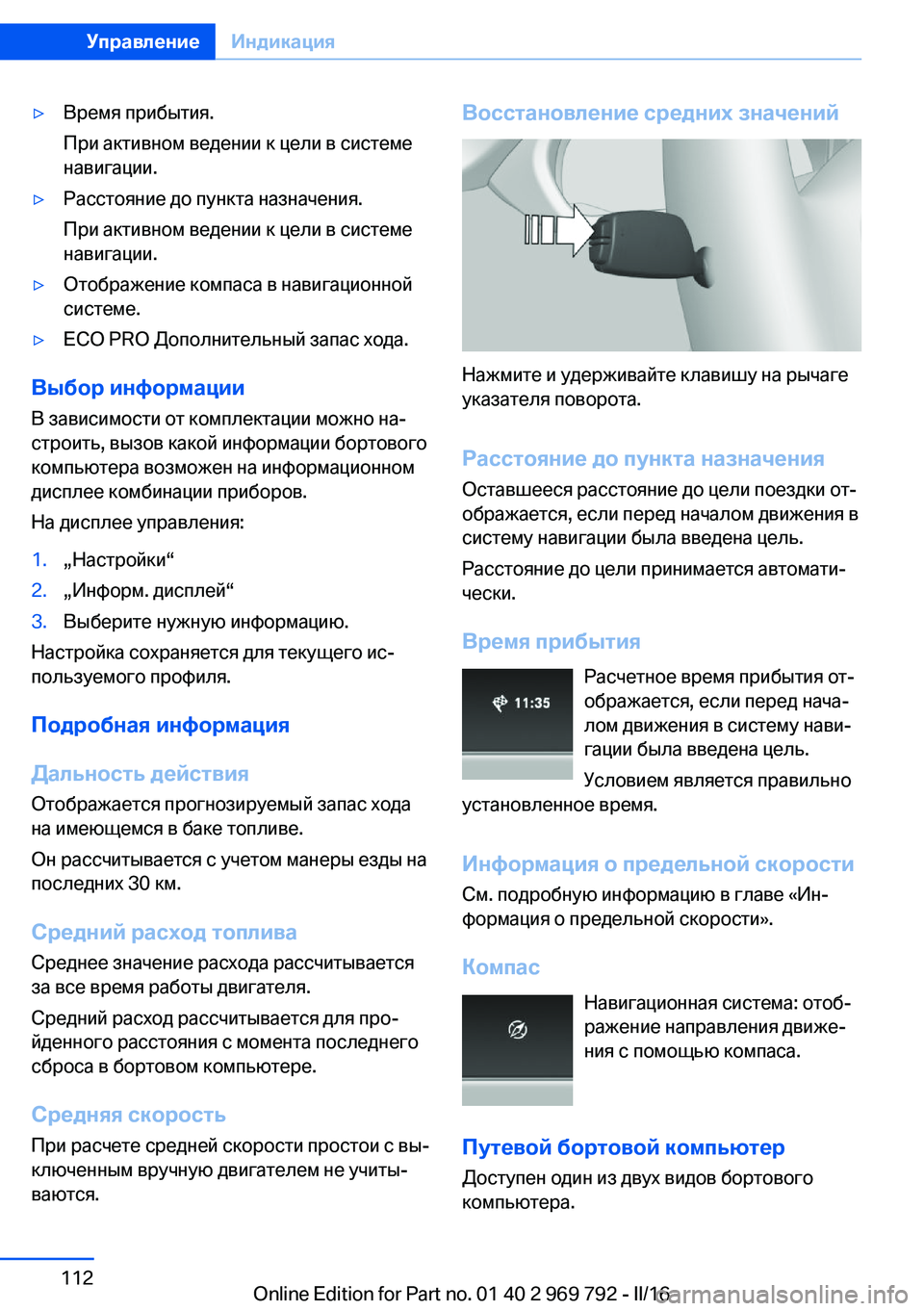

▷Время прибытия.
При активном ведении к цели в системе
навигации.▷Расстояние до пункта назначения.
При активном ведении к цели в системе
навигации.▷Отображение компаса в навигационной
системе.▷ECO PRO Дополнительный запас хода.
Выбор информации
В зависимости от комплектации можно на‐
строить, вызов какой информации бортового
компьютера возможен на информационном
дисплее комбинации приборов.
На дисплее управления:
1.„Настройки“2.„Информ. дисплей“3.Выберите нужную информацию.
Настройка сохраняется для текущего ис‐
пользуемого профиля.
Подробная информация
Дальность действия
Отображается прогнозируемый запас хода
на имеющемся в баке топливе.
Он рассчитывается с учетом манеры езды на
последних 30 км.
Средний расход топливаСреднее значение расхода рассчитывается
за все время работы двигателя.
Средний расход рассчитывается для про‐
йденного расстояния с момента последнего
сброса в бортовом компьютере.
Средняя скорость
При расчете средней скорости простои с вы‐
ключенным вручную двигателем не учиты‐
ваются.
Восстановление средних значений
Нажмите и удерживайте клавишу на рычаге
указателя поворота.
Расстояние до пункта назначения
Оставшееся расстояние до цели поездки от‐
ображается, если перед началом движения в
систему навигации была введена цель.
Расстояние до цели принимается автомати‐
чески.
Время прибытия Расчетное время прибытия от‐
ображается, если перед нача‐
лом движения в систему нави‐
гации была введена цель.
Условием является правильно
установленное время.
Информация о предельной скорости См. подробную информацию в главе «Ин‐
формация о предельной скорости».
Компас Навигационная система: отоб‐
ражение направления движе‐
ния с помощью компаса.
Путевой бортовой компьютер
Доступен один из двух видов бортового компьютера.
Seite 112УправлениеИндикация112
Online Edition for Part no. 01 40 2 969 792 - II/16
