2015 TOYOTA YARIS HATCHBACK Kezelési útmutató (in Hungarian)

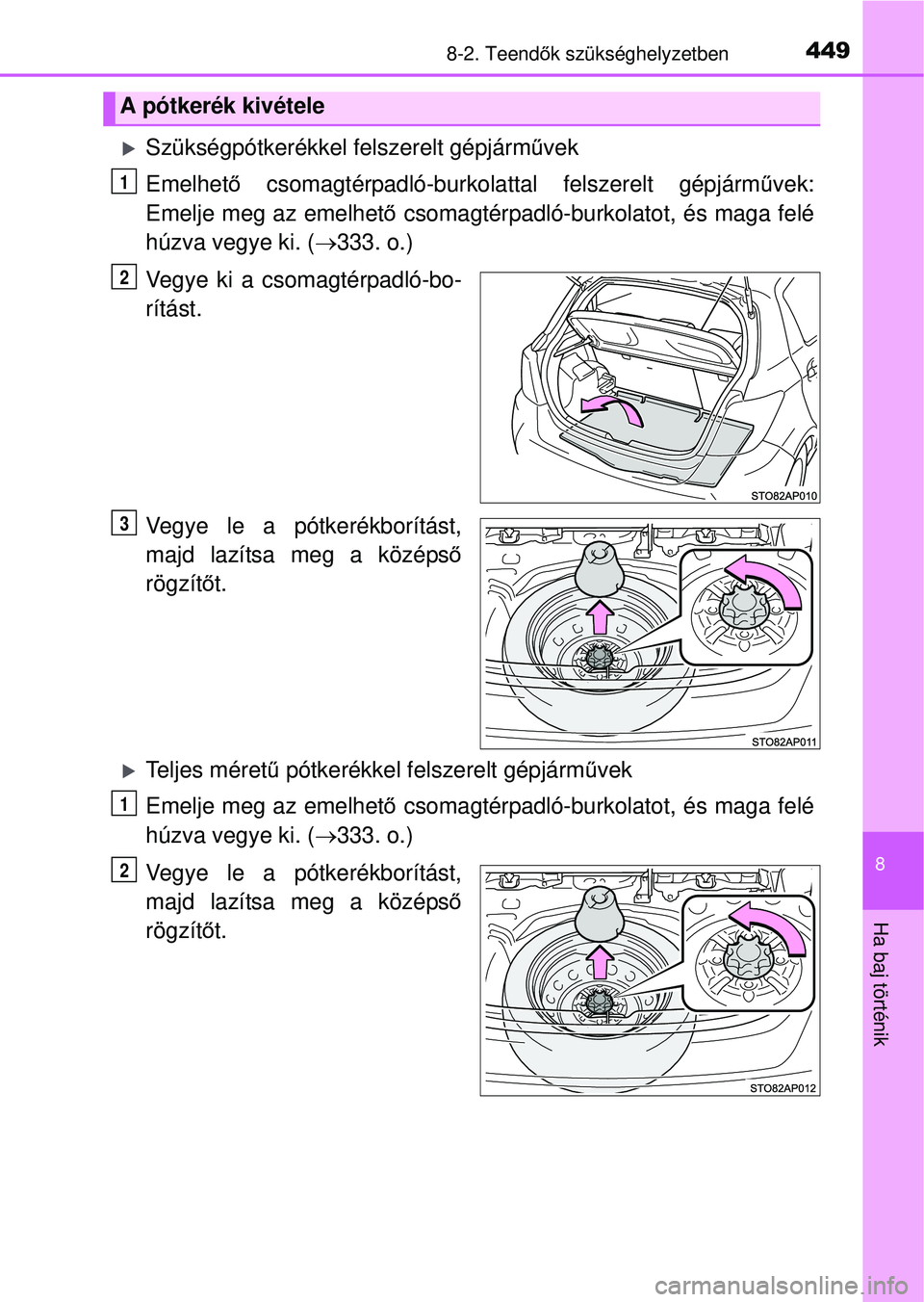

4498-2. Teendők szükséghelyzetben
8
Ha baj történik
Szükségpótkerékkel felszerelt gépjármű vek
Emelhető csomagtérpadló-burkolattal felszerelt gépjárm űvek:
Emelje meg az emelhet ő csomagtérpadló-burkolatot, és maga felé
húzva vegye ki. ( 333. o.)
Vegye ki a csomagtérpadló-bo-
rítást.
Vegye le a pótkerékborítást,
majd lazítsa meg a középs ő
rögzít őt.
Teljes méretű pótkerékkel felszerelt gépjárm űvek
Emelje meg az emelhet ő csomagtérpadló-burkolatot, és maga felé
húzva vegye ki. ( 333. o.)
Vegye le a pótkerékborítást,
majd lazítsa meg a középs ő
rögzít őt.
A pótkerék kivétele
1
2
3
1
2

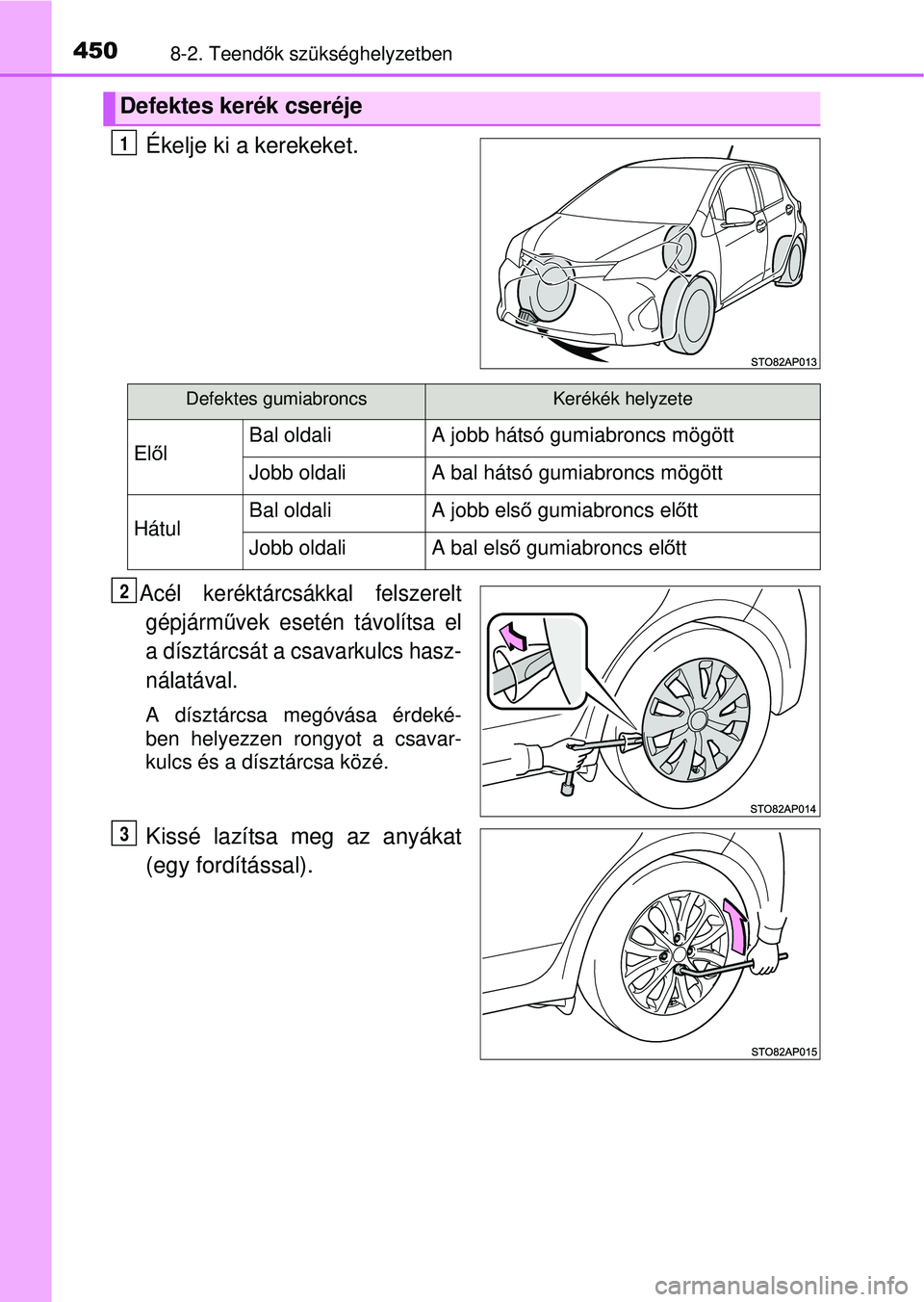

4508-2. Teendők szükséghelyzetben
Ékelje ki a kerekeket.
Acél keréktárcsákkal felszerelt
gépjárm űvek esetén távolítsa el
a dísztárcsát a csavarkulcs hasz-
nálatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
El őlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátulBal oldaliA jobb els ő gumiabroncs elő tt
Jobb oldaliA bal első gumiabroncs elő tt
2
3

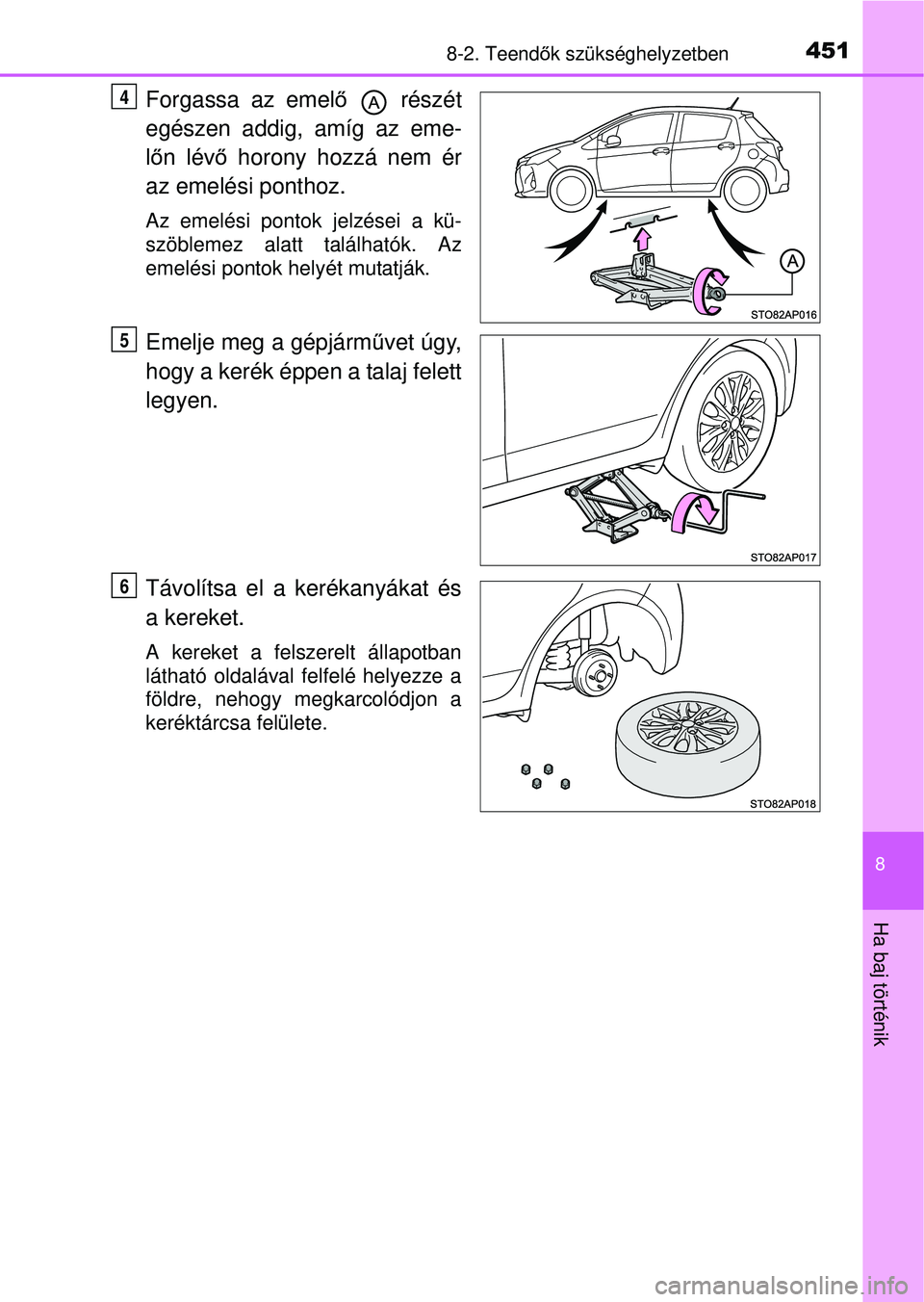

4518-2. Teendők szükséghelyzetben
8
Ha baj történik
Forgassa az emelő részét
egészen addig, amíg az eme-
l ő n lév ő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárm űvet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
6

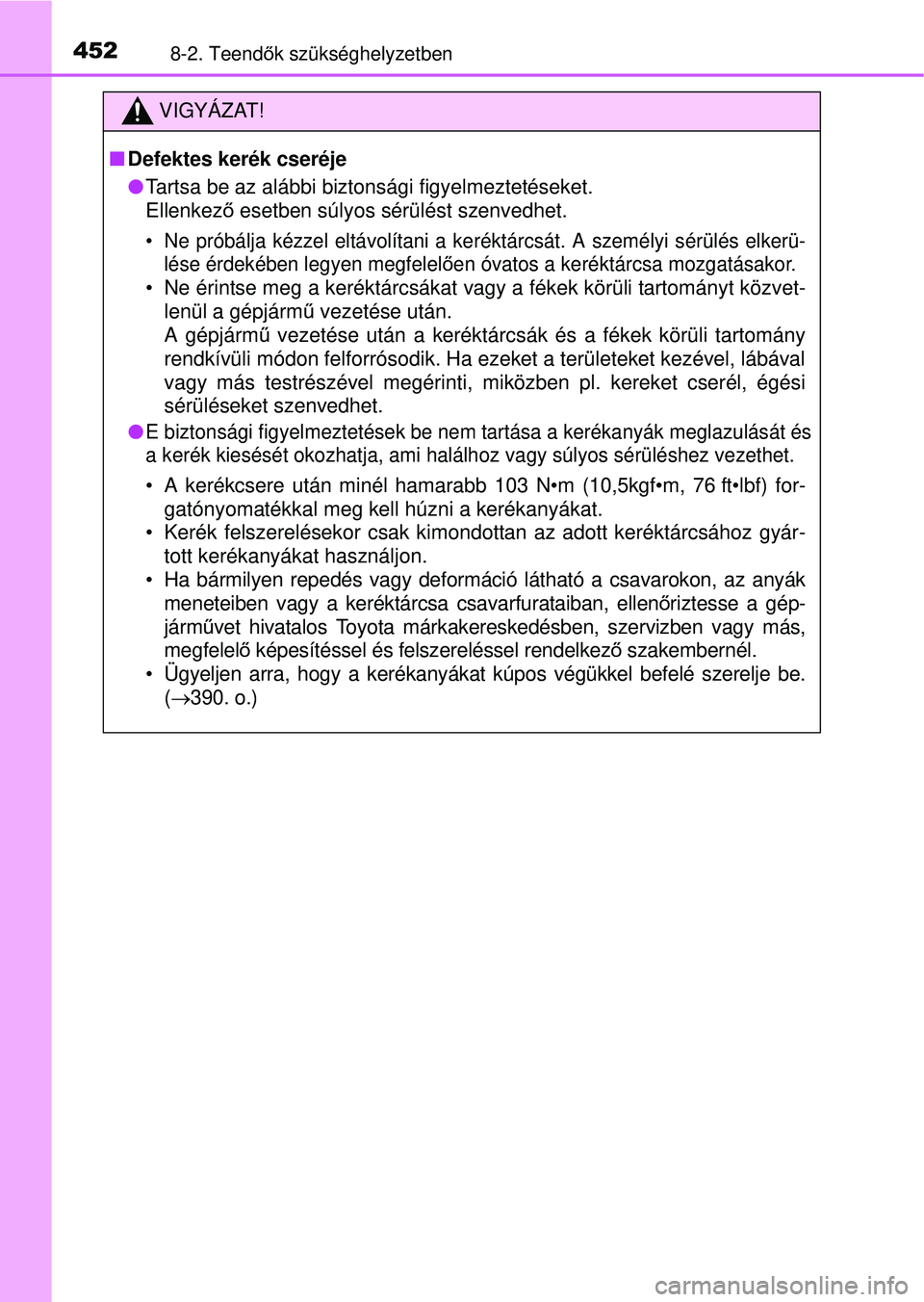

4528-2. Teendők szükséghelyzetben
VIGYÁZAT!
 Defektes kerék cseréje
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Ellenkez ő esetben súlyos sérülést szenvedhet.
• Ne próbálja kézzel eltávolítani a ke réktárcsát. A személyi sérülés elkerü-
lése érdekében legyen megfelel ően óvatos a keréktárcsa mozgatásakor.
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvet-
lenül a gépjárm ű vezetése után.
A gépjárm ű vezetése után a keréktárcsák és a fékek körü\
li tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket k\
ezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cse\
rél, égési
sérüléseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálh oz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarok\
on, az anyák meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
jármű vet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelel ő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be.
( 390. o.)

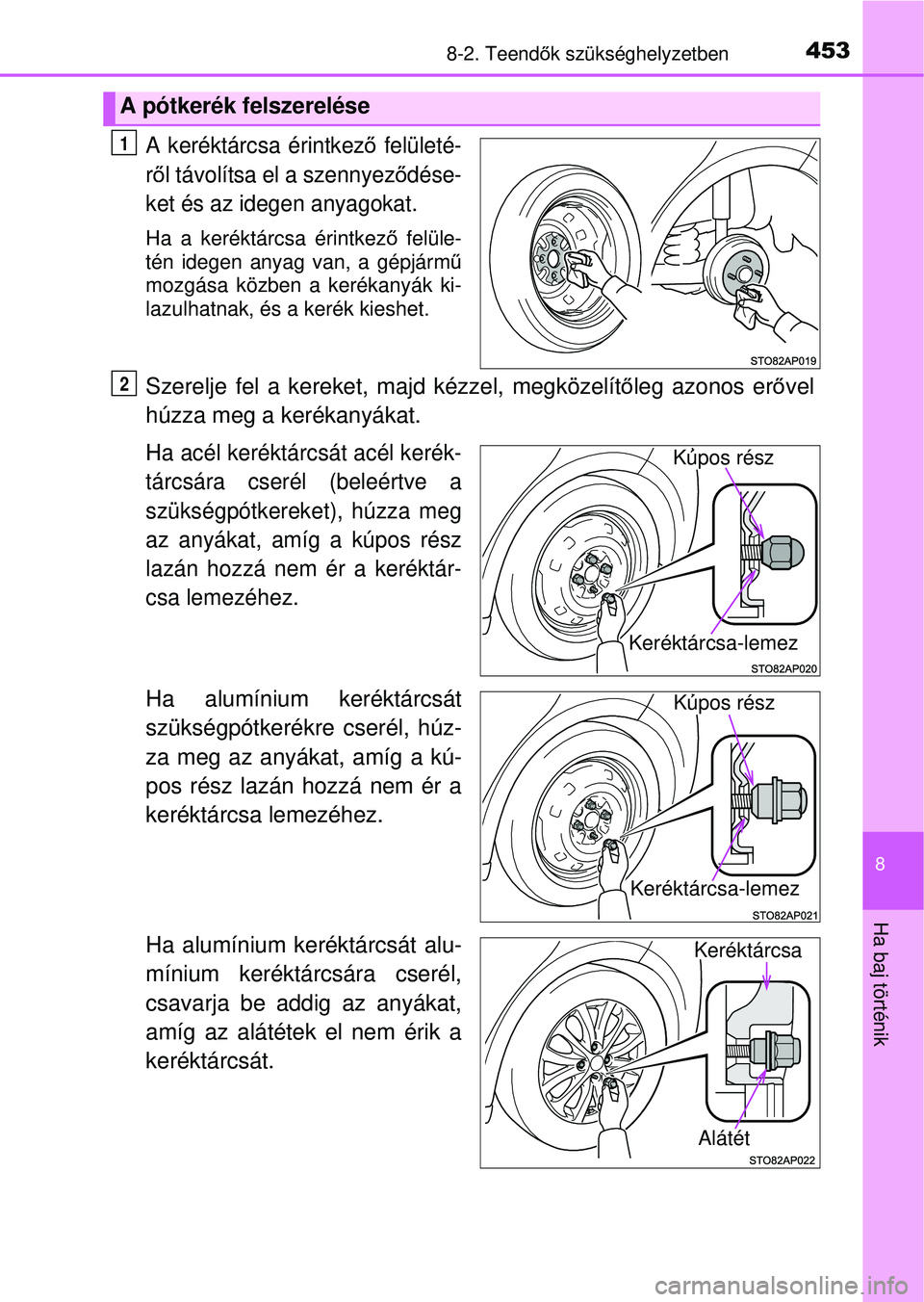

4538-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkez ő felületé-
r ő l távolítsa el a szennyez ődése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a kereket, majd kézzel, megközelít őleg azonos er ővel
húzza meg a kerékanyákat.
Ha acél keréktárcsát acél kerék-
tárcsára cserél (beleértve a
szükségpótkereket), húzza meg
az anyákat, amíg a kúpos rész
lazán hozzá nem ér a keréktár-
csa lemezéhez.
Ha alumínium keréktárcsát
szükségpótkerékre cserél, húz-
za meg az anyákat, amíg a kú-
pos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-lemez
Kúpos rész
Keréktárcsa-lemez
Keréktárcsa
Alátét

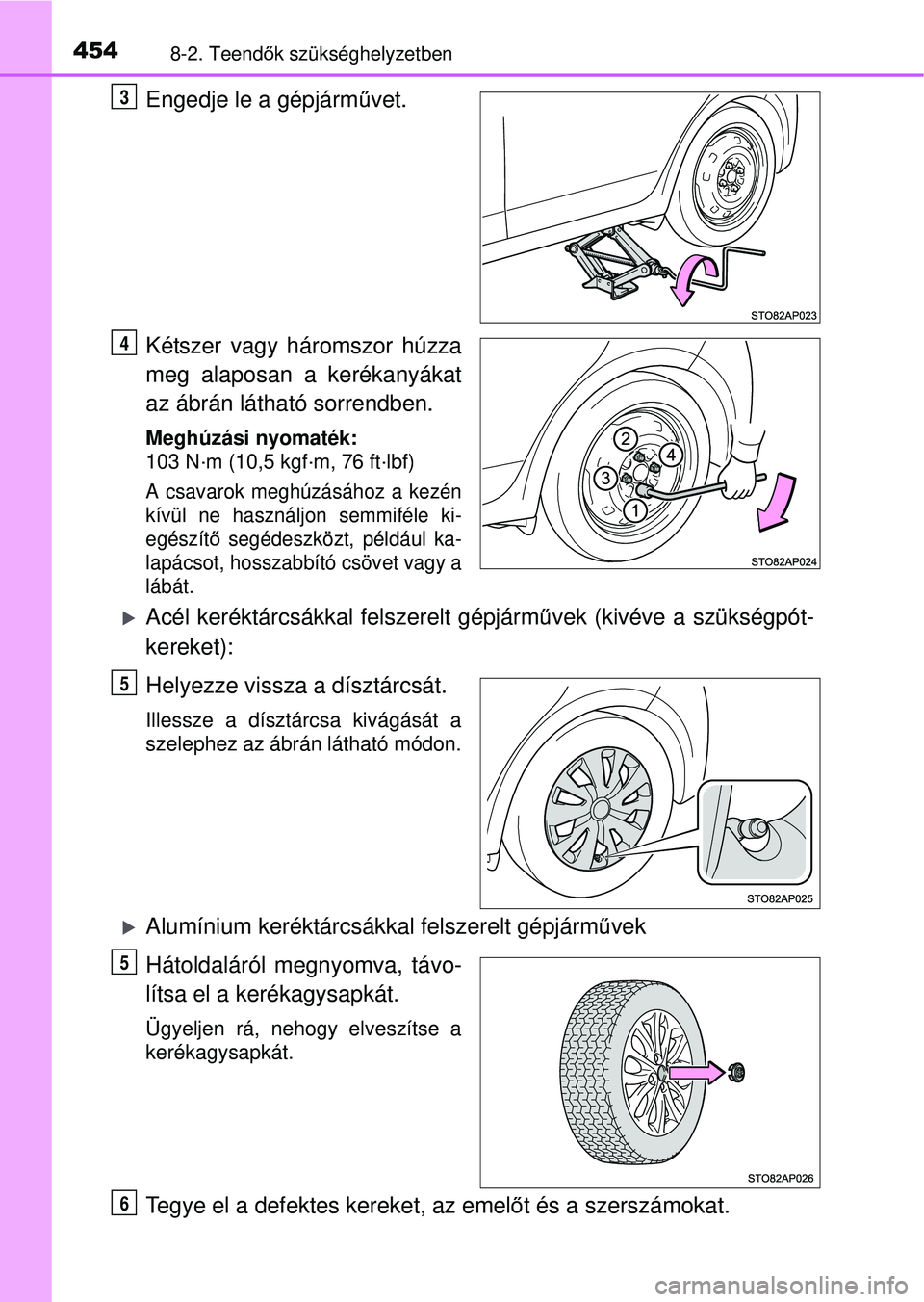

4548-2. Teendők szükséghelyzetben
Engedje le a gépjárm űvet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N·m (10,5 kgf·m, 76 ft·lbf)
A csavarok meghúzásához a kezén
kívül ne használjon semmiféle ki-
egészít ő segédeszközt, például ka-
lapácsot, hosszabbító csövet vagy a
lábát.
Acél keréktárcsákkal felszerelt gépjárm űvek (kivéve a szükségpót-
kereket):
Helyezze vissza a dísztárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
Alumínium keréktárcsákkal felszerelt gépjárm űvek
Hátoldaláról megnyomva, távo-
lítsa el a kerékagysapkát.
Ügyeljen rá, nehogy elveszítse a
kerékagysapkát.
Tegye el a defektes kereket, az emel őt és a szerszámokat.
3
4
5
5
6

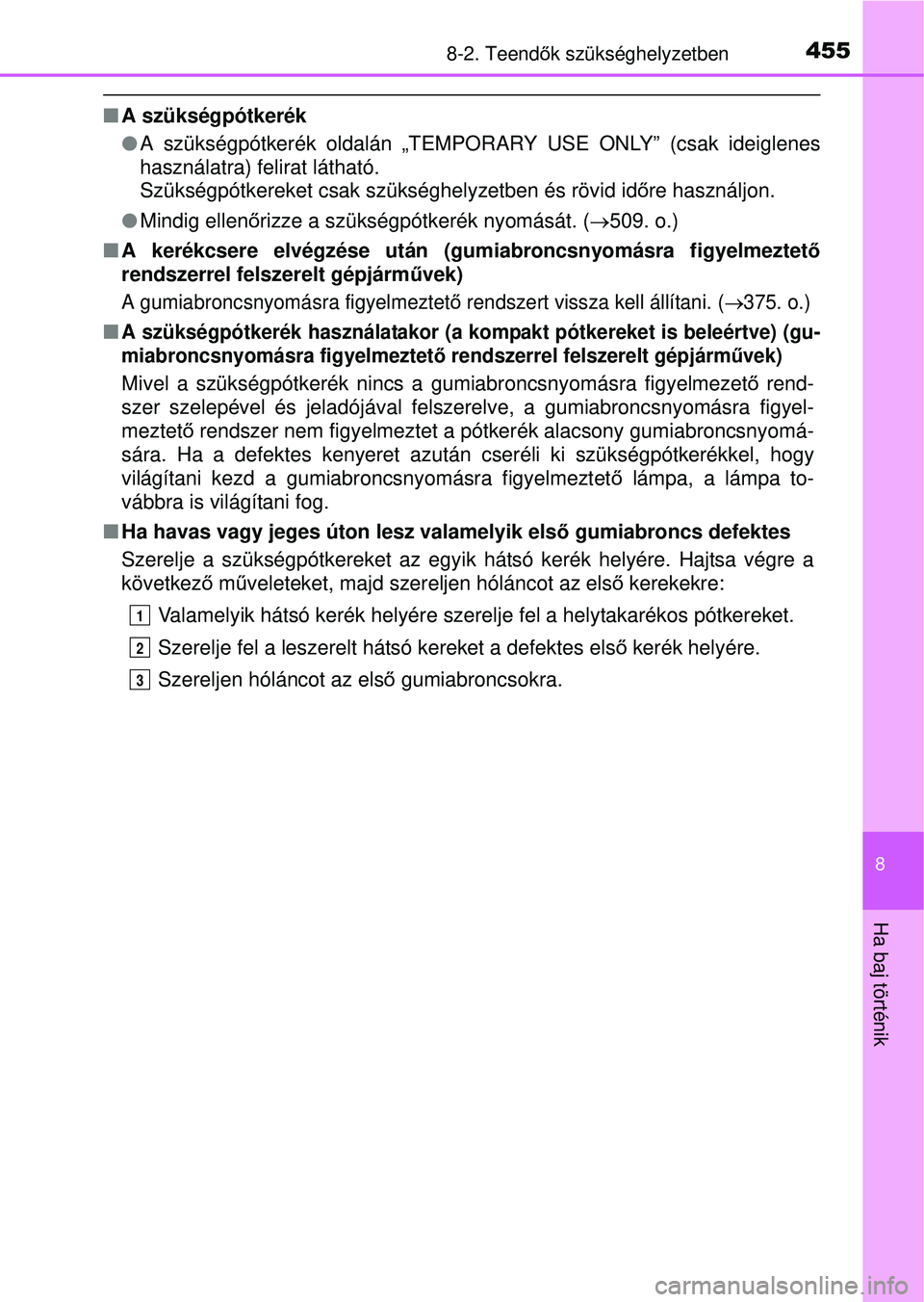

4558-2. Teendők szükséghelyzetben
8
Ha baj történik
 A szükségpótkerék
 A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid i\
d őre használjon.
 Mindig ellen őrizze a szükségpótkerék nyomását. ( 509. o.)
 A kerékcsere elvégzése után (gumiabroncsnyomásra figyelm\
eztet ő
rendszerrel felszerelt gépjárm űvek)
A gumiabroncsnyomásra figyelmeztet ő rendszert vissza kell állítani. (375. o.)
A szükségpótkerék használatakor (a ko mpakt pótkereket is beleértve) (gu-
miabroncsnyomásra figyelmeztet ő rendszerrel felszerelt gépjárm űvek)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figye\
lmezet ő rend-
szer szelepével és jeladójával felsze relve, a gumiabroncsnyomásra figyel-
meztető rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomá\
-
sára. Ha a defektes kenyeret azután cseréli ki szükségpótkerékkel, hogy
világítani kezd a gumiabroncsnyomásra figyelmeztet ő lámpa, a lámpa to-
vábbra is világítani fog.
 Ha havas vagy jeges úton lesz valamelyik els ő gumiabroncs defektes
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következ ő m űveleteket, majd szereljen hóláncot az els ő kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes els ő kerék helyére.
Szereljen hóláncot az első gumiabroncsokra.
1
2
3

4568-2. Teendők szükséghelyzetben

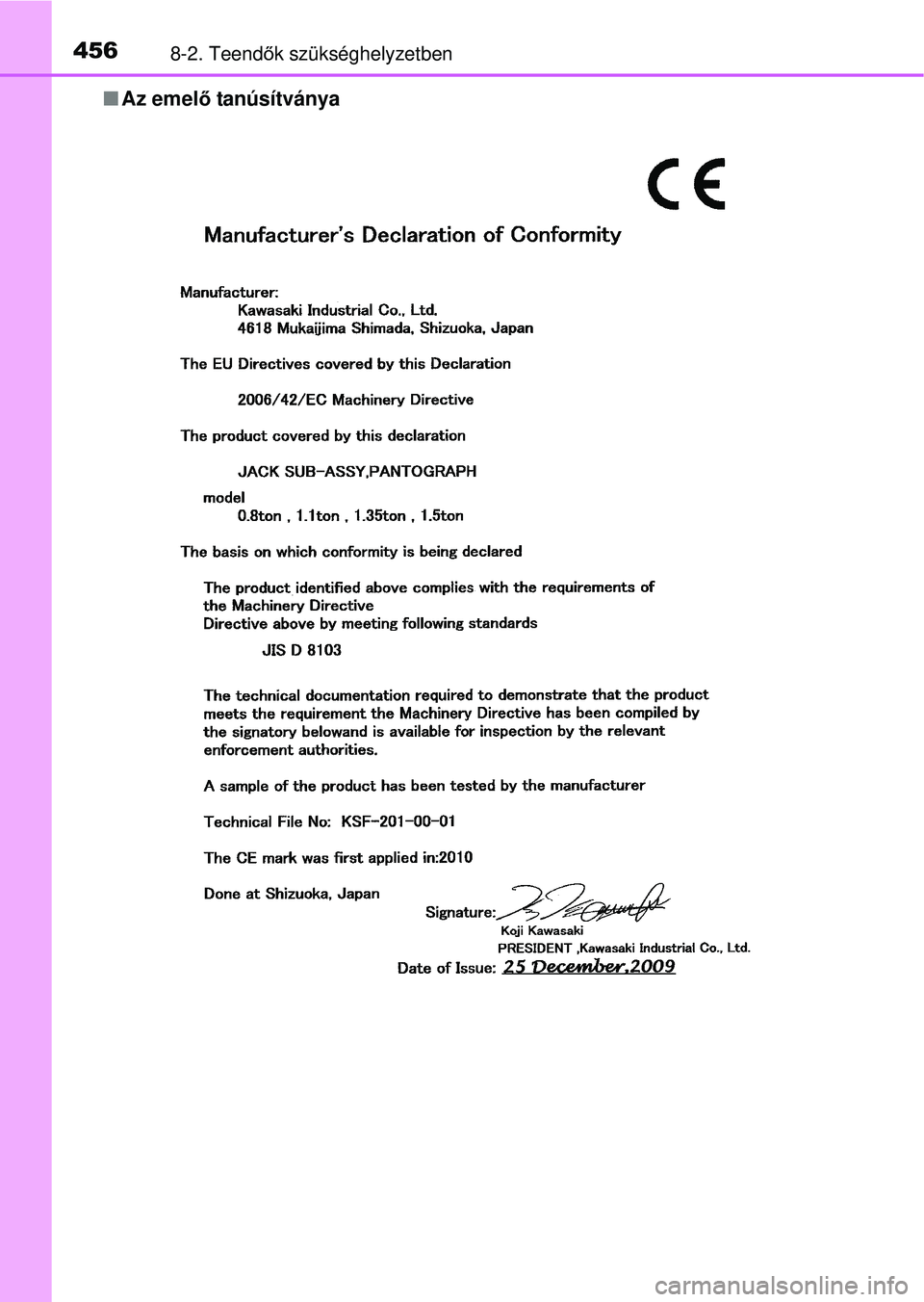

 Az emelő tanúsítványa
