2015 TOYOTA YARIS HATCHBACK Kezelési útmutató (in Hungarian)

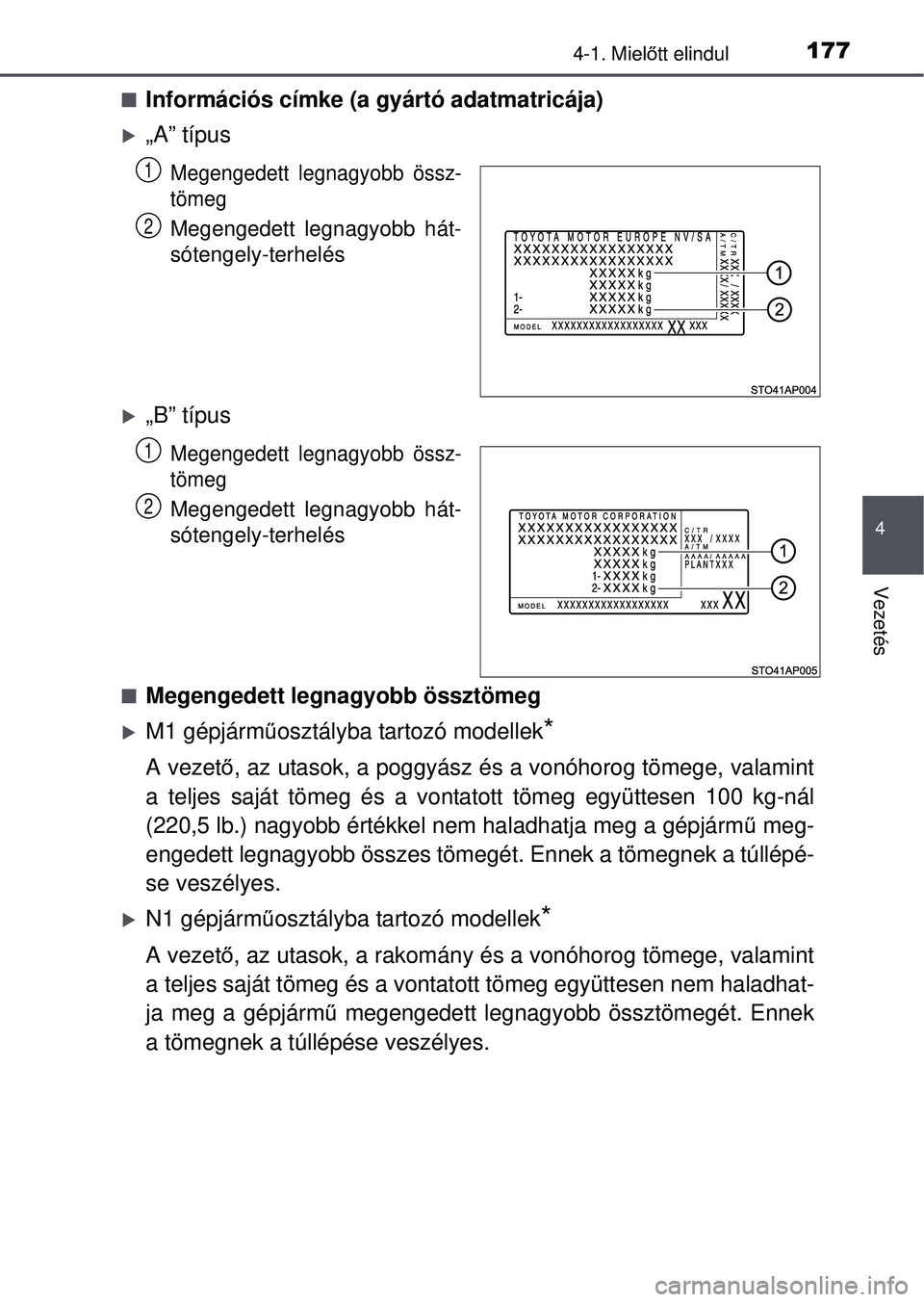

1774-1. Mielőtt elindul
4
Vezetés
Információs címke (a gyártó adatmatricája)
„A” típus
Megengedett legnagyobb össz-
tömeg
Megengedett legnagyobb hát-
sótengely-terhelés
„B” típus
Megengedett legnagyobb össz-
tömeg
Megengedett legnagyobb hát-
sótengely-terhelés
Megengedett legnagyobb össztömeg
M1 gépjárm űosztályba tartozó modellek*
A vezet ő, az utasok, a poggyász és a vonóhorog tömege, valamint
a teljes saját tömeg és a vont atott tömeg együttesen 100 kg-nál
(220,5 lb.) nagyobb értékkel nem haladhatja meg a gépjárm ű meg-
engedett legnagyobb összes tömegé t. Ennek a tömegnek a túllépé-
se veszélyes.
N1 gépjármű osztályba tartozó modellek*
A vezető, az utasok, a rakomány és a vonóhorog tömege, valamint
a teljes saját tömeg és a vontat ott tömeg együttesen nem haladhat-
ja meg a gépjármű megengedett legnagyobb össztömegét. Ennek
a tömegnek a túllépése veszélyes.
1
2
1
2

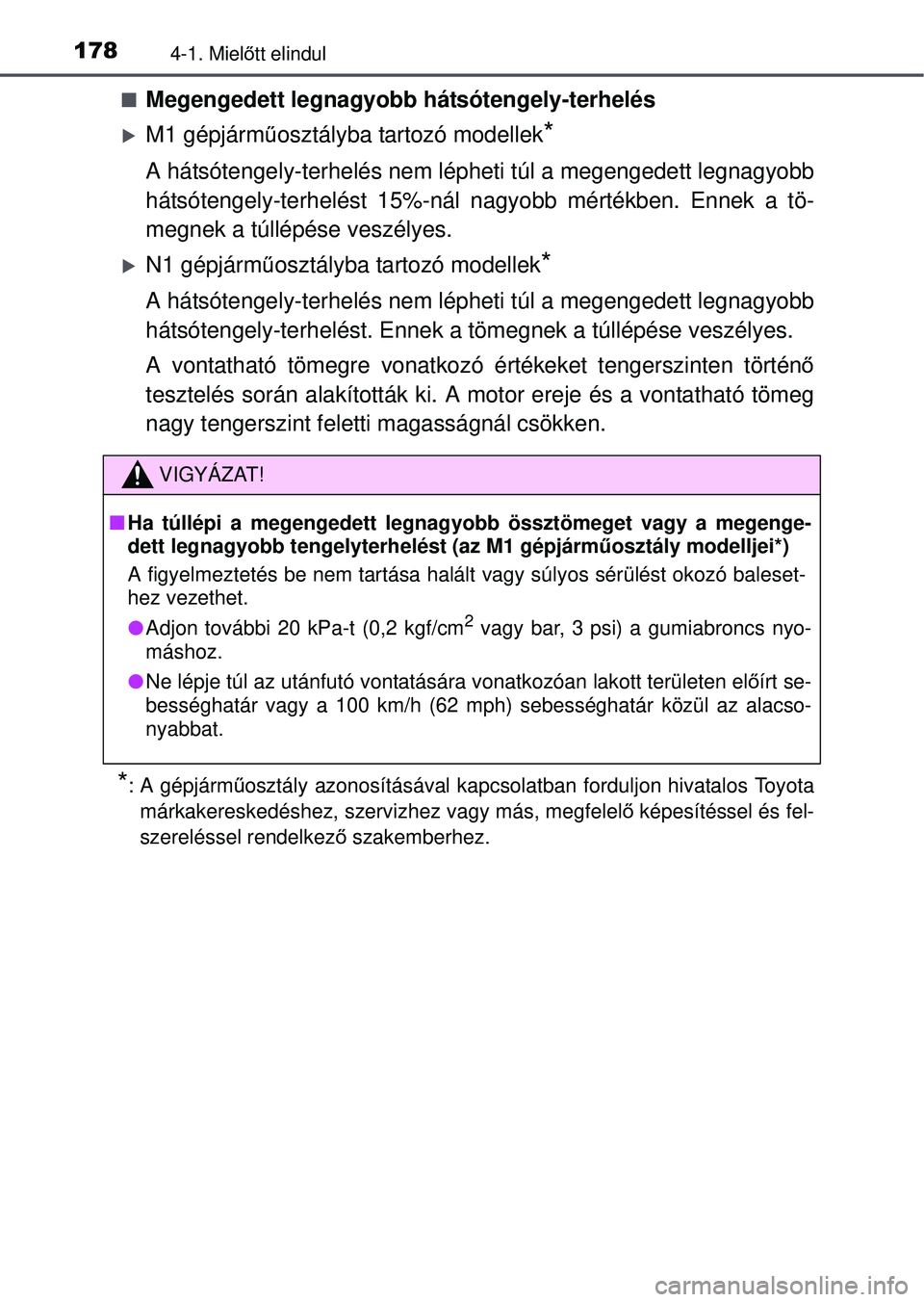

1784-1. Mielőtt elindul
Megengedett legnagyobb hátsótengely-terhelés
M1 gépjárm űosztályba tartozó modellek*
A hátsótengely-terhelés nem léph eti túl a megengedett legnagyobb
hátsótengely-terhelést 15%-nál nagyobb mértékben. Ennek a tö-
megnek a túllépése veszélyes.
N1 gépjármű osztályba tartozó modellek*
A hátsótengely-terhelés nem léph eti túl a megengedett legnagyobb
hátsótengely-terhelést. Ennek a tömegnek a túllépése veszélyes.
A vontatható tömegre vonatkozó értékeket tengerszinten történő
tesztelés során alakították ki. A motor ereje és a vontatható tömeg
nagy tengerszint feletti magasságnál csökken.
*: A gépjárműosztály azonosításával kapcsolatban forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberhez.
VIGYÁZAT!
 Ha túllépi a megengedett legnagy obb össztömeget vagy a megenge-
dett legnagyobb tengelyterhelést (az M1 gépjárm űosztály modelljei*)
A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozó baleset-
hez vezethet.
 Adjon további 20 kPa-t (0,2 kgf/cm
2 vagy bar, 3 psi) a gumiabroncs nyo-
máshoz.
 Ne lépje túl az utánfutó vontatására vonatkozóan lakott területen el őírt se-
bességhatár vagy a 100 km/h (62 mph) sebességhatár közü\
l az alacso-
nyabbat.

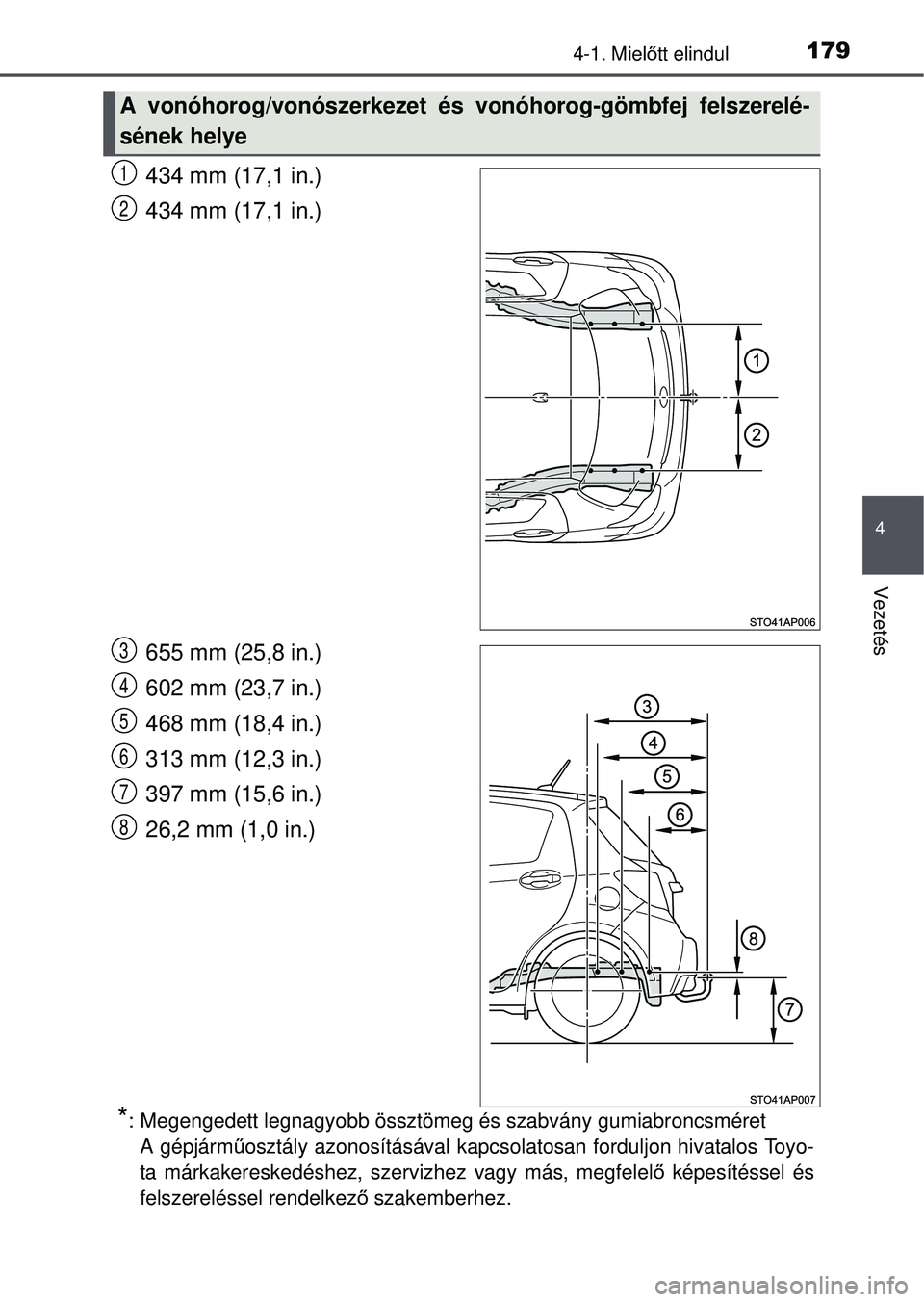

1794-1. Mielőtt elindul
4
Vezetés
434 mm (17,1 in.)
434 mm (17,1 in.)
655 mm (25,8 in.)
602 mm (23,7 in.)
468 mm (18,4 in.)
313 mm (12,3 in.)
397 mm (15,6 in.)
26,2 mm (1,0 in.)
*: Megengedett legnagyobb össztömeg és szabvány gumiabroncsmé\
ret
A gépjárm űosztály azonosításával kapcsolatosan forduljon hivatalos Toyo-
ta márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és
felszereléssel rendelkez ő szakemberhez.
A vonóhorog/vonószerkezet és vonóhorog-gömbfej felszerelé-
sének helye
1
2
3
4
5
6
7
8

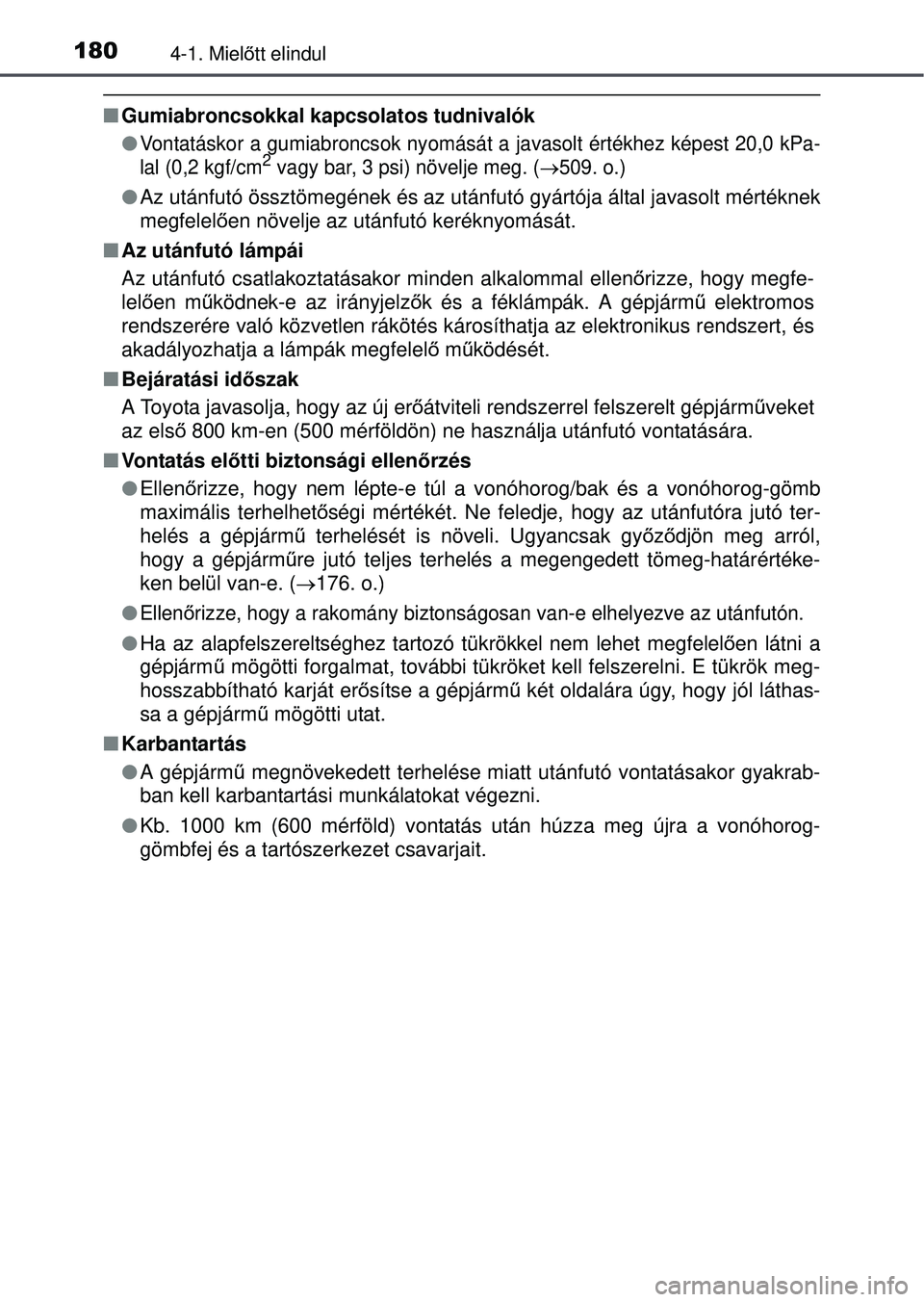

1804-1. Mielőtt elindul
 Gumiabroncsokkal kapcsolatos tudnivalók

Vontatáskor a gumiabroncsok nyomását a javasolt értékhez képest 20,0 kPa-
lal (0,2 kgf/cm2 vagy bar, 3 psi) növelje meg. (509. o.)
 Az utánfutó össztömegének és az utánfutó gyár\
tója által javasolt mértéknek
megfelel ően növelje az utánfutó keréknyomását.
 Az utánfutó lámpái
Az utánfutó csatlakoztatásakor minden alkalommal ellen őrizze, hogy megfe-
lelő en m űködnek-e az irányjelz ők és a féklámpák. A gépjárm ű elektromos
rendszerére való közvetlen rákötés károsí thatja az elektronikus rendszert, és
akadályozhatja a lámpák megfelel ő m űködését.
 Bejáratási időszak
A Toyota javasolja, hogy az új erő átviteli rendszerrel felszerelt gépjárm űveket
az els ő 800 km-en (500 mérföldön) ne használja utánfutó von\
tatására.
 Vontatás elő tti biztonsági ellen őrzés
 Ellen őrizze, hogy nem lépte-e túl a vonóhorog/bak és a vonóhorog-gömb
maximális terhelhet őségi mértékét. Ne feledje, hogy az utánfutóra jutó ter-
helés a gépjárm ű terhelését is növeli. Ugyancsak gy őző djön meg arról,
hogy a gépjárm űre jutó teljes terhelés a megengedett tömeg-határérték\
e-
ken belül van-e. ( 176. o.)

Ellen őrizze, hogy a rakomány biztonságosan van-e elhelyezve az utánfutón.
Ha az alapfelszereltséghez tartozó tükrökkel nem lehet megfelel ően látni a
gépjárm ű mögötti forgalmat, további tükröket kell felszerelni. E \
tükrök meg-
hosszabbítható karját erő sítse a gépjármű két oldalára úgy, hogy jól láthas-
sa a gépjárm ű mögötti utat.
 Karbantartás
 A gépjárm ű megnövekedett terhelése miatt utánfutó vontatásakor gyakrab-
ban kell karbantartási munkálatokat végezni.
 Kb. 1000 km (600 mérföld) vontatás után húzza meg újra a vonóhorog-
gömbfej és a tartószerkezet csavarjait.

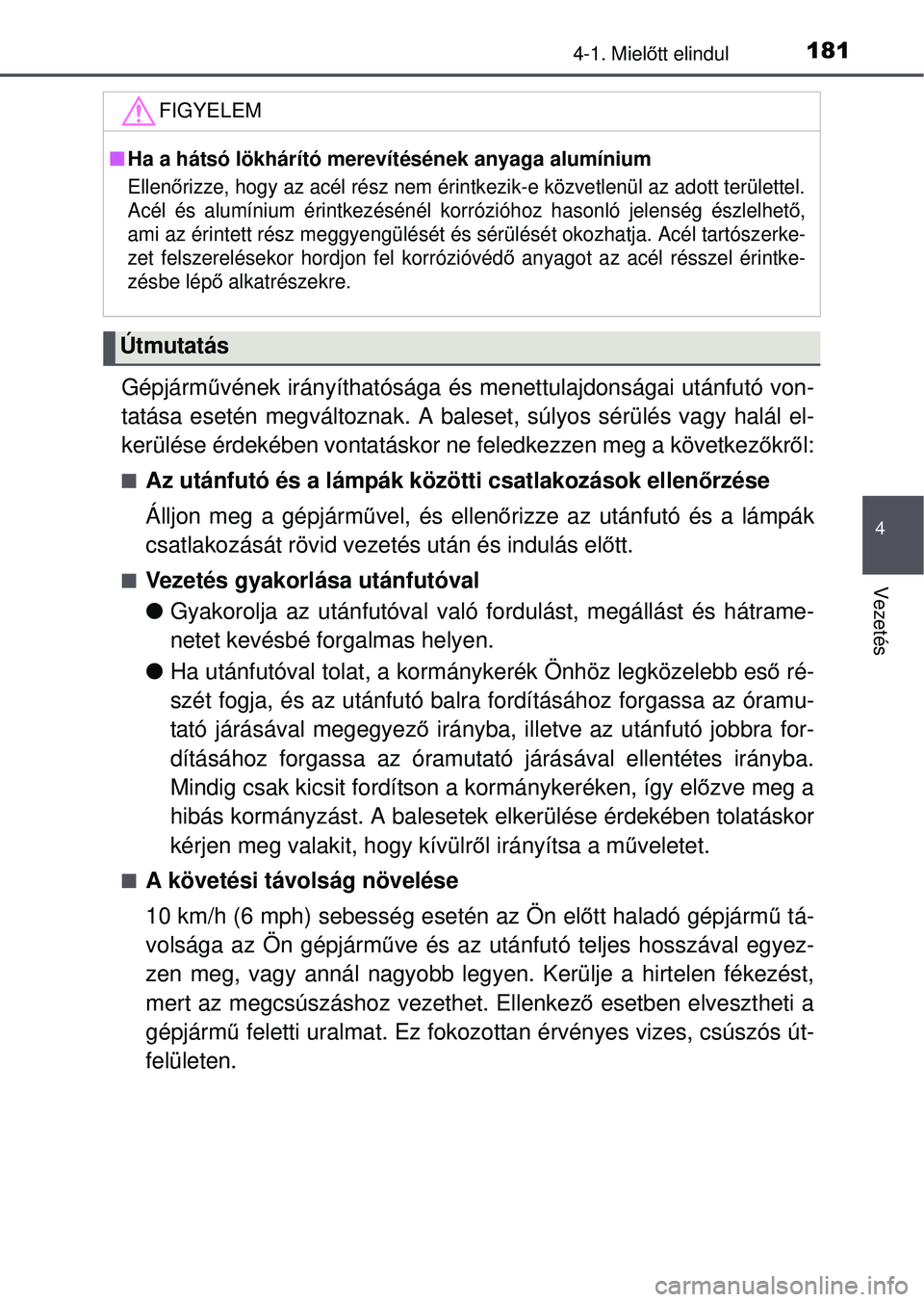

1814-1. Mielőtt elindul
4
Vezetés
Gépjárm űvének irányíthatósága és menettulajdonságai után\
futó von-
tatása esetén megváltoznak. A baleset, súlyos sérülés\
vagy halál el-
kerülése érdekében vontatáskor ne feledkezzen meg a következőkr ől:
Az utánfutó és a lámpák közötti csatlakozások ellen őrzése
Álljon meg a gépjárm űvel, és ellen őrizze az utánfutó és a lámpák
csatlakozását rövid vezetés után és indulás el őtt.
Vezetés gyakorlása utánfutóval
 Gyakorolja az utánfutóval való fordulást, megállást é\
s hátrame-
netet kevésbé forgalmas helyen.
 Ha utánfutóval tolat, a kormánykerék Önhöz legközelebb es ő ré-
szét fogja, és az utánfutó balr a fordításához forgassa az óramu-
tató járásával megegyez ő irányba, illetve az utánfutó jobbra for-
dításához forgassa az óramutató járásával ellentétes irányba.
Mindig csak kicsit fordítson a kormánykeréken, így el őzve meg a
hibás kormányzást. A balesetek el kerülése érdekében tolatáskor
kérjen meg valakit, hogy kívülr ől irányítsa a m űveletet.
A követési távolság növelése
10 km/h (6 mph) sebesség esetén az Ön el őtt haladó gépjárm ű tá-
volsága az Ön gépjárm űve és az utánfutó teljes hosszával egyez-
zen meg, vagy annál nagyobb legyen. Kerülje a hirtelen fékezé\
st,
mert az megcsúszáshoz vezethet. Ellenkező esetben elvesztheti a
gépjárm ű feletti uralmat. Ez fokozottan érvényes vizes, csúszós út-
felületen.
FIGYELEM
 Ha a hátsó lökhárító merevítésének anyaga alumínium
Ellen őrizze, hogy az acél rész nem érintkezik -e közvetlenül az adott területtel.
Acél és alumínium érintkezésénél ko rrózióhoz hasonló jelenség észlelhető,
ami az érintett rész meggyengülését és sérülését okozhatja. Acél tartószerke-
zet felszerelésekor hordjon fel korrózióvéd ő anyagot az acél résszel érintke-
zésbe lép ő alkatrészekre.
Útmutatás

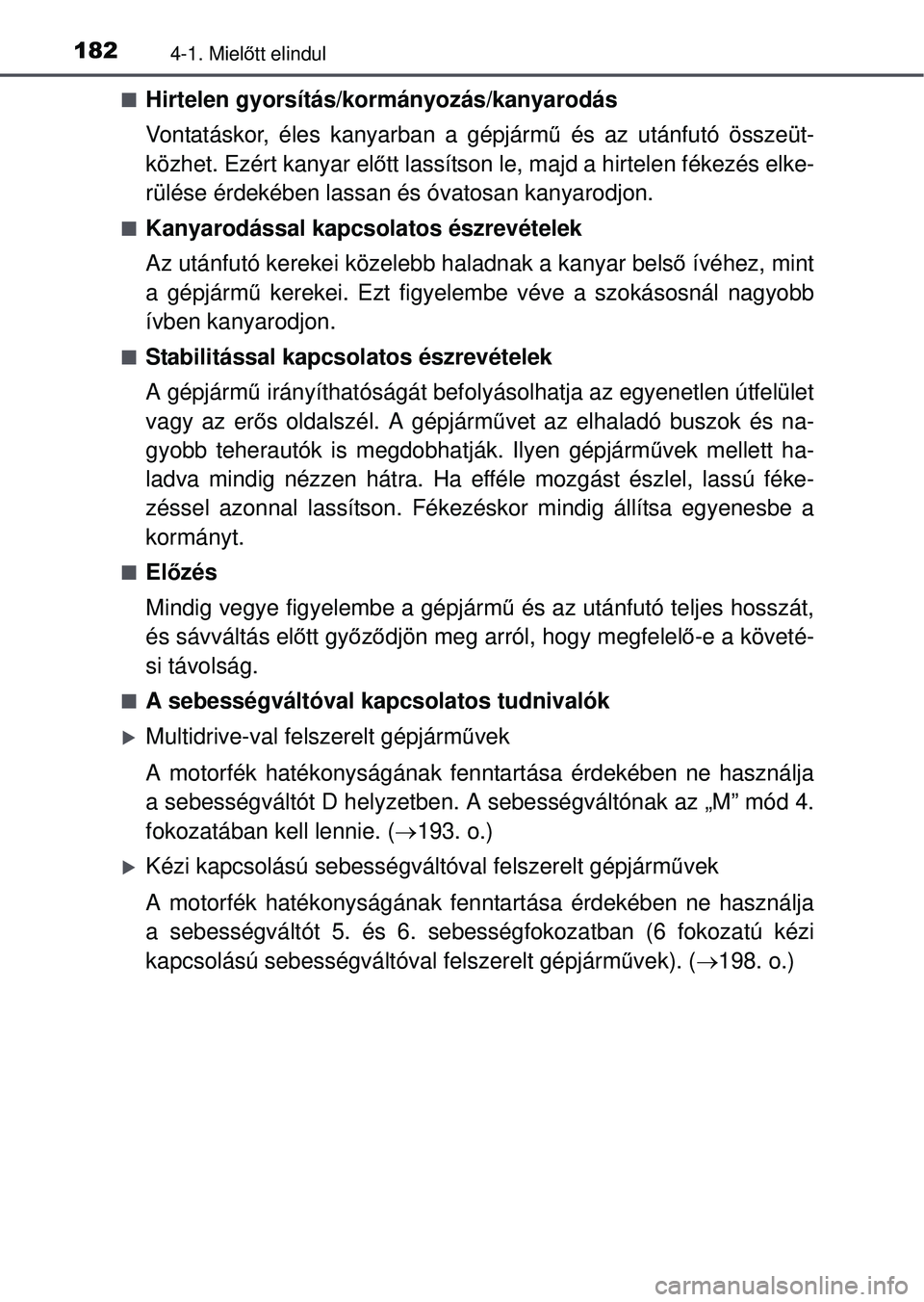

1824-1. Mielőtt elindul
Hirtelen gyorsítás/kormányozás/kanyarodás
Vontatáskor, éles kanyarban a gépjármű és az utánfutó összeüt-
közhet. Ezért kanyar el őtt lassítson le, majd a hirtelen fékezés elke-
rülése érdekében lassan és óvatosan kanyarodjon.
Kanyarodással kapcsolatos észrevételek
Az utánfutó kerekei közelebb haladnak a kanyar bels ő ívéhez, mint
a gépjárm ű kerekei. Ezt figyelembe véve a szokásosnál nagyobb
ívben kanyarodjon.
Stabilitással kapcsolatos észrevételek
A gépjárm ű irányíthatóságát befolyásolhatja az egyenetlen útfelület
vagy az er ős oldalszél. A gépjármű vet az elhaladó buszok és na-
gyobb teherautók is megdobhatják. Ilyen gépjárm űvek mellett ha-
ladva mindig nézzen hátra. Ha effé le mozgást észlel, lassú féke-
zéssel azonnal lassítson. Fékezéskor mindig állítsa egyenesbe a
kormányt.
Előzés
Mindig vegye figyelembe a gépjárm ű és az utánfutó teljes hosszát,
és sávváltás elő tt győző djön meg arról, hogy megfelel ő-e a követé-
si távolság.
A sebességváltóval kapcsolatos tudnivalók
Multidrive-val felszerelt gépjárm űvek
A motorfék hatékonyságának fenntartása érdekében ne használja
a sebességváltót D helyzetben. A sebességváltónak az „M” mód 4.
fokozatában kell lennie. ( 193. o.)
Kézi kapcsolású sebességvál tóval felszerelt gépjárművek
A motorfék hatékonyságának fenntartása érdekében ne használja
a sebességváltót 5. és 6. sebességfokozatban (6 fokozatú kézi
kapcsolású sebességváltóval felszerelt gépjárm űvek). ( 198. o.)

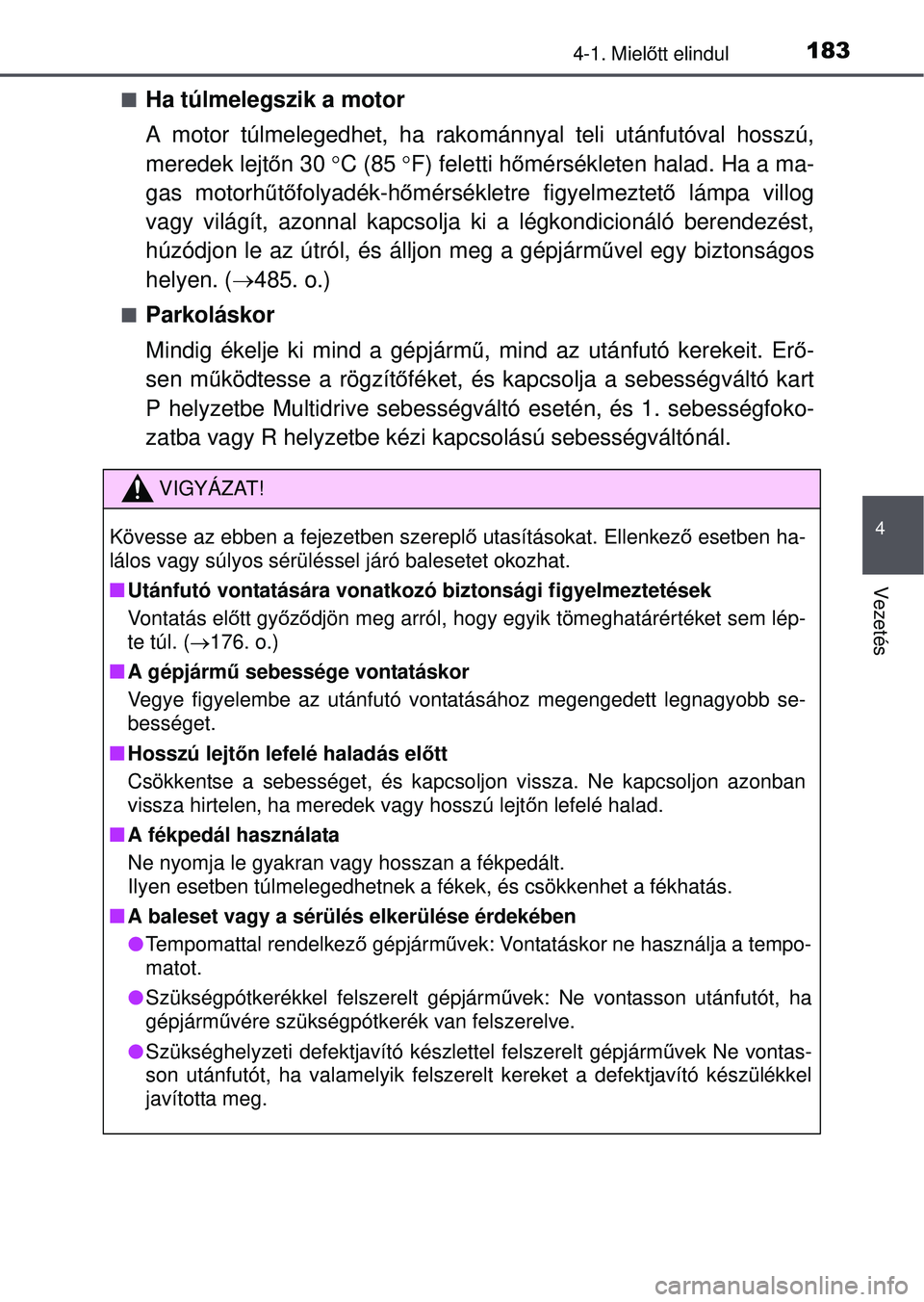

1834-1. Mielőtt elindul
4
Vezetés
Ha túlmelegszik a motor
A motor túlmelegedhet, ha rakománnyal teli utánfutóval hosszú,
meredek lejt őn 30 C (85 F) feletti hő mérsékleten halad. Ha a ma-
gas motorh űtő folyadék-h őmérsékletre figyelmeztet ő lámpa villog
vagy világít, azonnal kapcsolja ki a légkondicionáló bere\
ndezést,
húzódjon le az útról, és álljon meg a gépjárm űvel egy biztonságos
helyen. ( 485. o.)
Parkoláskor
Mindig ékelje ki mind a gépjárm ű, mind az utánfutó kerekeit. Er ő-
sen m űködtesse a rögzít őféket, és kapcsolja a sebességváltó kart
P helyzetbe Multidrive sebességváltó esetén, és 1. sebess\
égfoko-
zatba vagy R helyzetbe kézi kapcsolású sebességváltónál.
VIGYÁZAT!
Kövesse az ebben a fejezetben szerepl ő utasításokat. Ellenkező esetben ha-
lálos vagy súlyos sérüléssel járó balesetet okozhat\
.
 Utánfutó vontatására vonatkozó biztonsági figyelmeztetések
Vontatás elő tt győző djön meg arról, hogy egyik tömeghatárértéket sem lé\
p-
te túl. ( 176. o.)
 A gépjárm ű sebessége vontatáskor
Vegye figyelembe az utánfutó vont atásához megengedett legnagyobb se-
bességet.
 Hosszú lejt őn lefelé haladás előtt
Csökkentse a sebességet, és kapcso ljon vissza. Ne kapcsoljon azonban
vissza hirtelen, ha meredek vagy hosszú lejt őn lefelé halad.
 A fékpedál használata
Ne nyomja le gyakran vagy hosszan a fékpedált.
Ilyen esetben túlmelegedhetnek a fékek, és csökkenhet a fé\
khatás.
 A baleset vagy a sérülés elkerülése érdekében
Tempomattal rendelkez ő gépjárm űvek: Vontatáskor ne használja a tempo-
matot.
 Szükségpótkerékkel felszerelt gépjárm űvek: Ne vontasson utánfutót, ha
gépjármű vére szükségpótkerék van felszerelve.
 Szükséghelyzeti defektjavító készlettel felszerelt gép\
jármű vek Ne vontas-
son utánfutót, ha valamelyik felszerelt kereket a defektjavító\
készülékkel
javította meg.

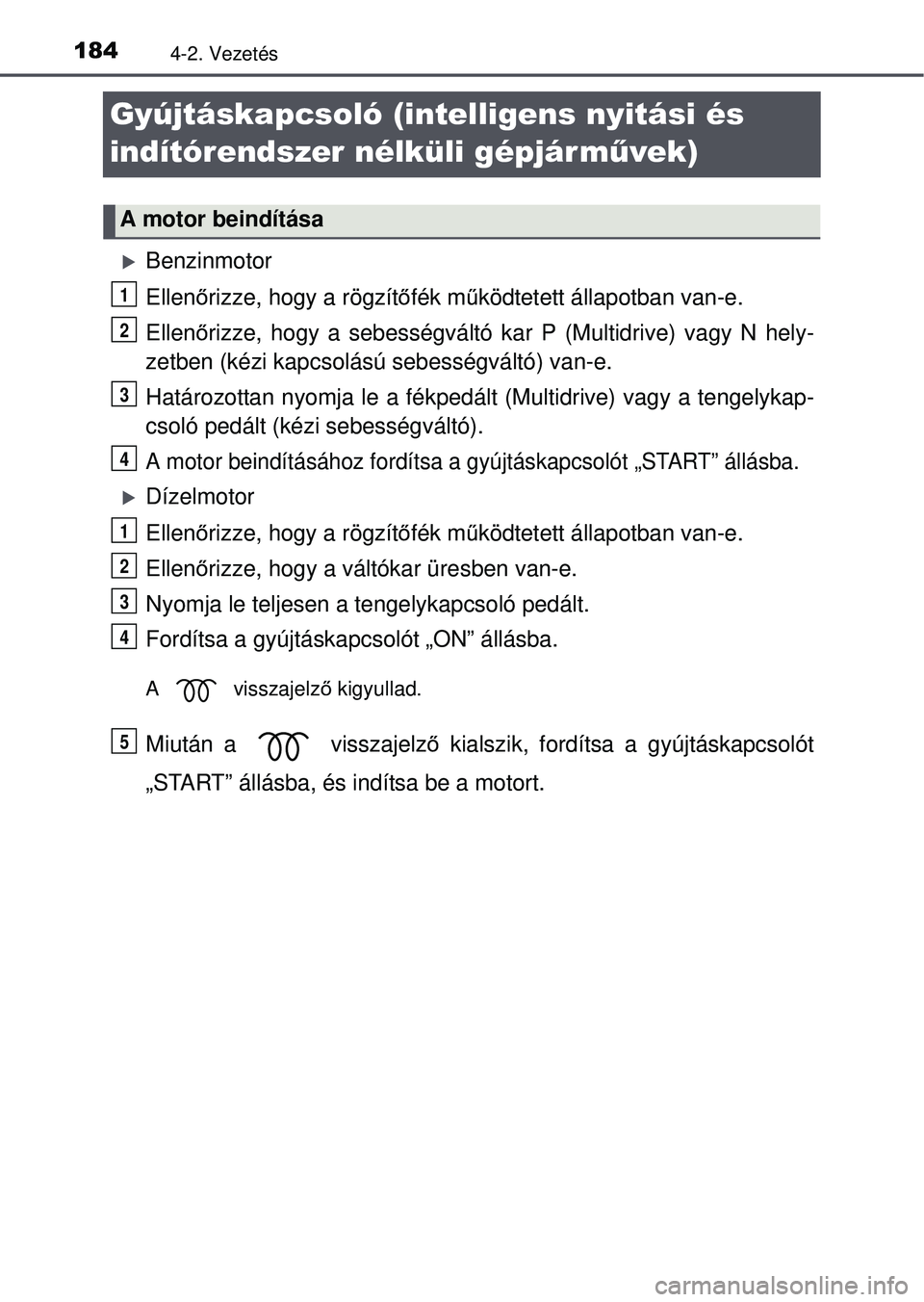

1844-2. Vezetés
Gyújtáskapcsoló (intelligens nyitási és
indítórendszer nélküli gépjár művek)
Benzinmotor
Ellenőrizze, hogy a rögzítő fék működtetett állapotban van-e.
Ellen őrizze, hogy a sebességváltó kar P (Multidrive) vagy N hely-
zetben (kézi kapcsolású sebességváltó) van-e.
Határozottan nyomja le a fékped ált (Multidrive) vagy a tengelykap-
csoló pedált (kézi sebességváltó).
A motor beindításához fordítsa a gyújtáskapcsolót „START” állásba.
Dízelmotor
Ellenőrizze, hogy a rögzítő fék működtetett állapotban van-e.
Ellen őrizze, hogy a váltókar üresben van-e.
Nyomja le teljesen a tengelykapcsoló pedált.
Fordítsa a gyújtáskapcsolót „ON” állásba.
A visszajelz ő kigyullad.
Miután a visszajelz ő kialszik, fordítsa a gyújtáskapcsolót
„START” állásba, és indítsa be a motort.
A motor beindítása
1
2
3
4
1
2
3
4
5
