4097-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lév ő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzót.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az els ő ködlámpát,
és szemrevételezéses ellen őr-
zéssel gy őző djön meg arról,
hogy esetleges helytelen szere-
lés miatt nem észlelhet ő-e a
fény kisz űrő dése.
5
6
7
8

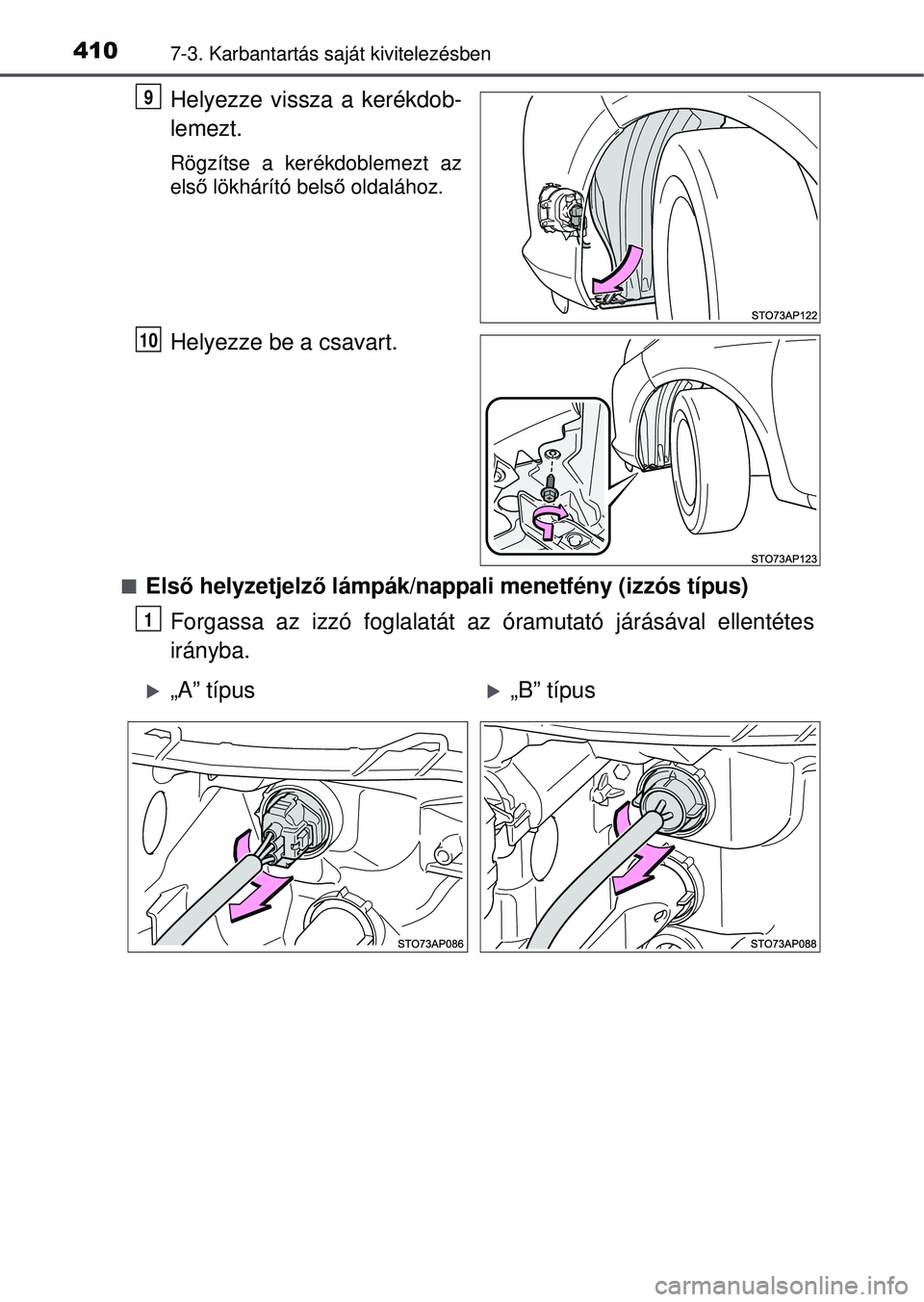

4107-3. Karbantartás saját kivitelezésben
Helyezze vissza a kerékdob-
lemezt.
Rögzítse a kerékdoblemezt az
első lökhárító belső oldalához.
Helyezze be a csavart.
Első helyzetjelző lámpák/nappali menetfény (izzós típus)
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
9
10
1
„A” típus„B” típus

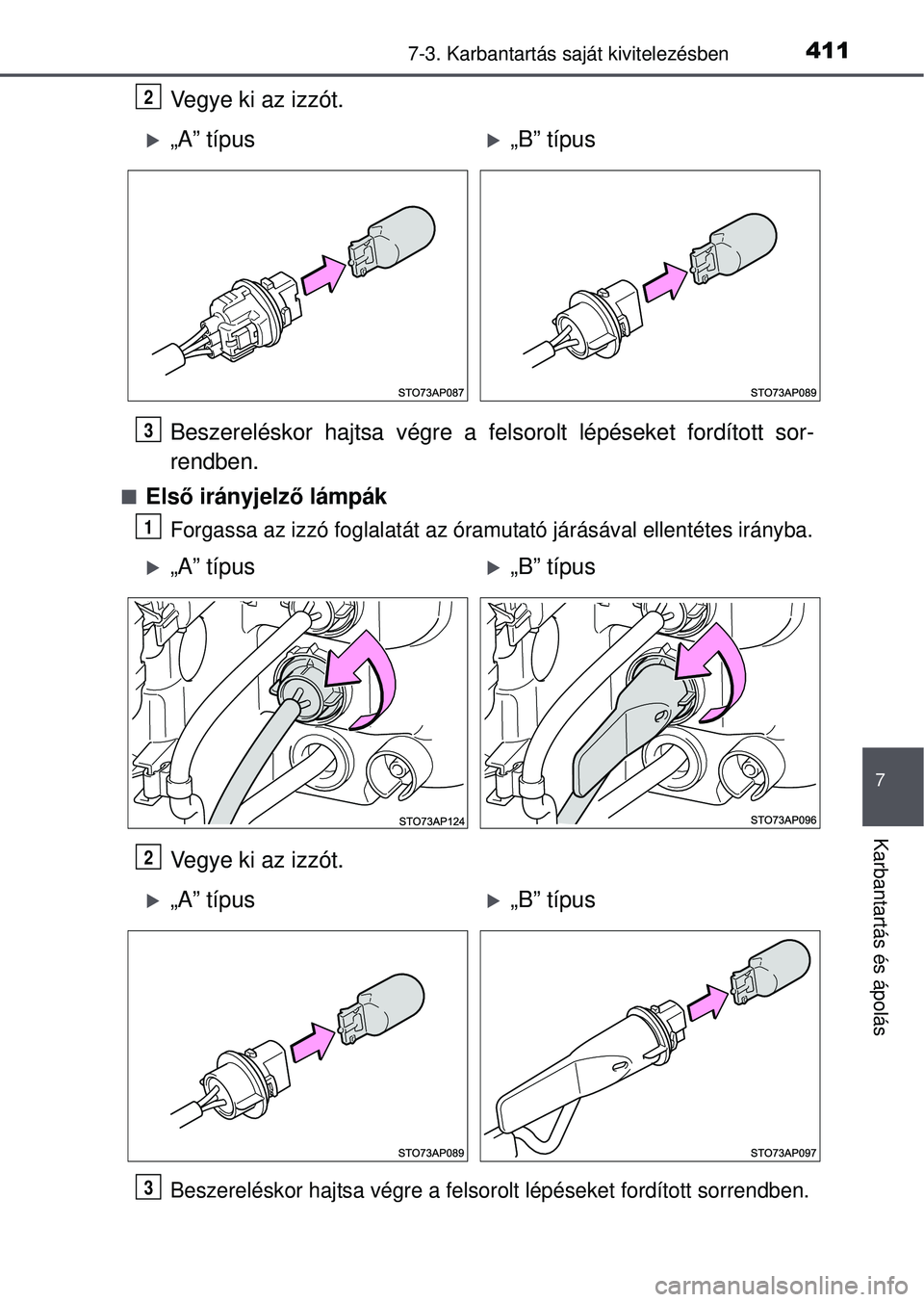

4117-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
Első irányjelző lámpák
Forgassa az izzó foglalatát az ór amutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsor olt lépéseket fordított sorrendben.
2
„A” típus„B” típus
3
1
„A” típus„B” típus
2
„A” típus„B” típus
3

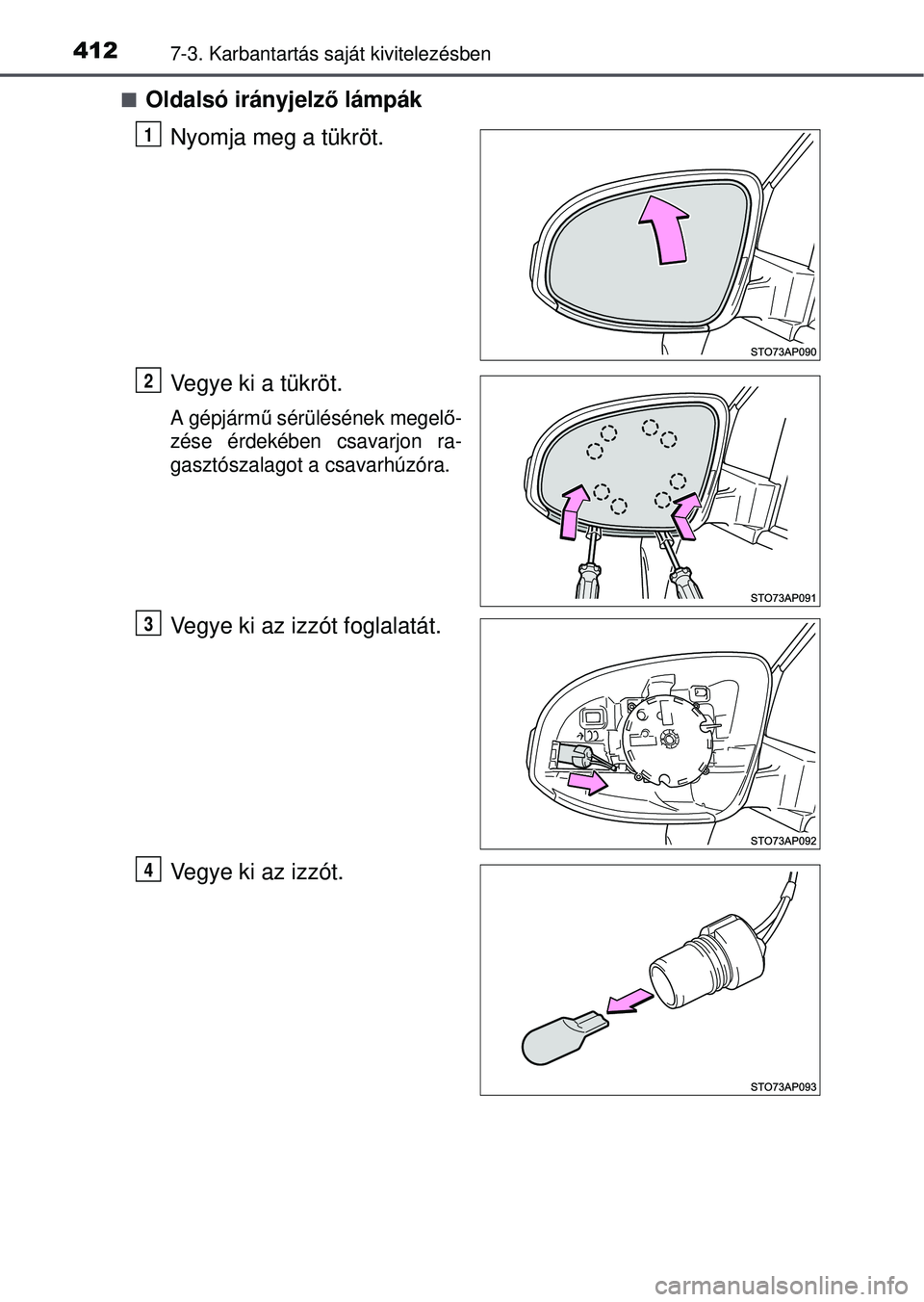

4127-3. Karbantartás saját kivitelezésben
Oldalsó irányjelző lámpákNyomja meg a tükröt.
Vegye ki a tükröt.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót foglalatát.
Vegye ki az izzót.
1
2
3
4

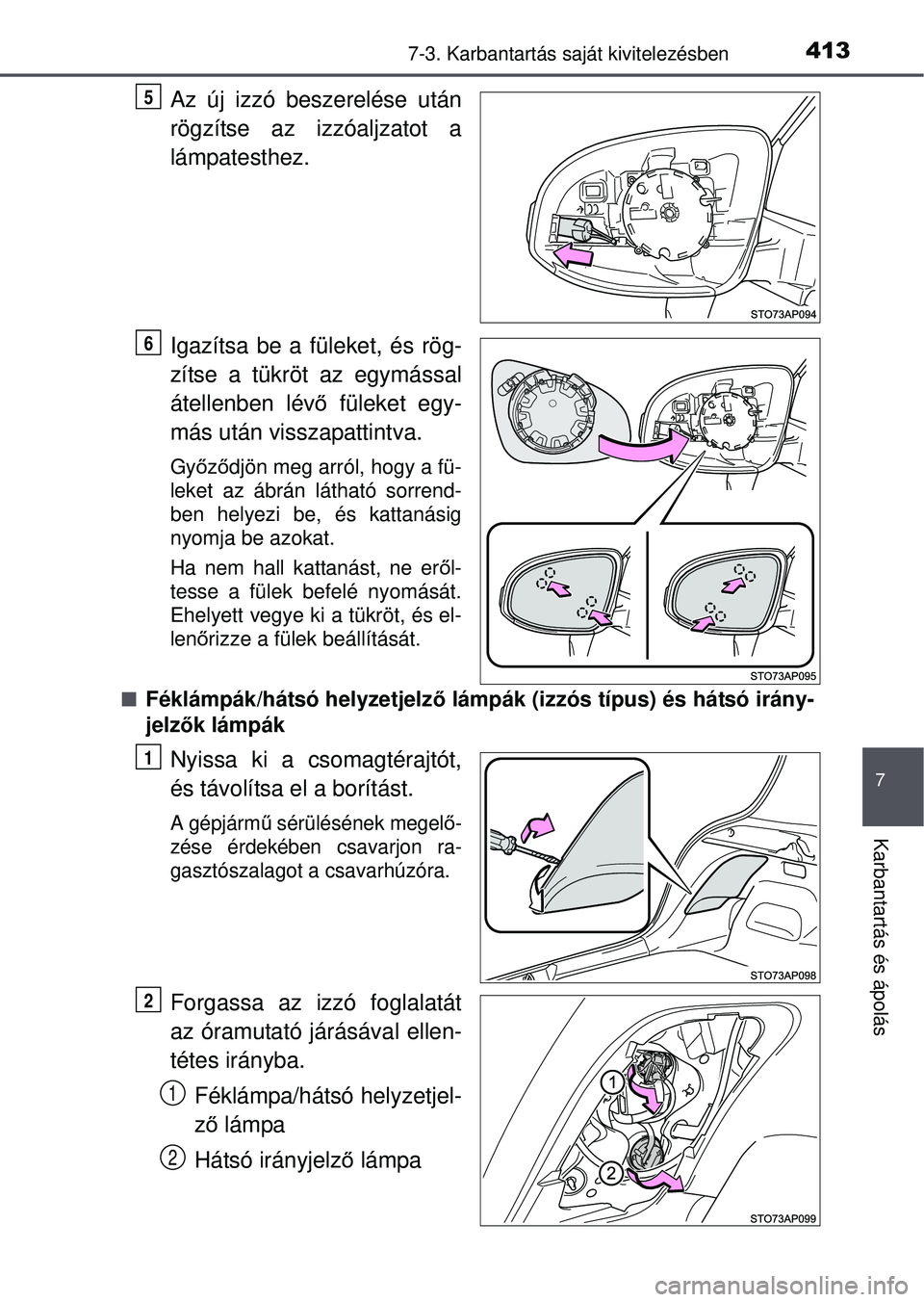

4137-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Az új izzó beszerelése után
rögzítse az izzóaljzatot a
lámpatesthez.
Igazítsa be a füleket, és rög-
zítse a tükröt az egymással
átellenben lévő füleket egy-
más után visszapattintva.
Gy őző djön meg arról, hogy a fü-
leket az ábrán látható sorrend-
ben helyezi be, és kattanásig
nyomja be azokat.
Ha nem hall kattanást, ne er ől-
tesse a fülek befelé nyomását.
Ehelyett vegye ki a tükröt, és el-
len őrizze a fülek beállítását.

Féklámpák/hátsó helyzetjelző lámpák (izzós típus) és hátsó irány-
jelző k lámpák
Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
5
6
1
2
1
2

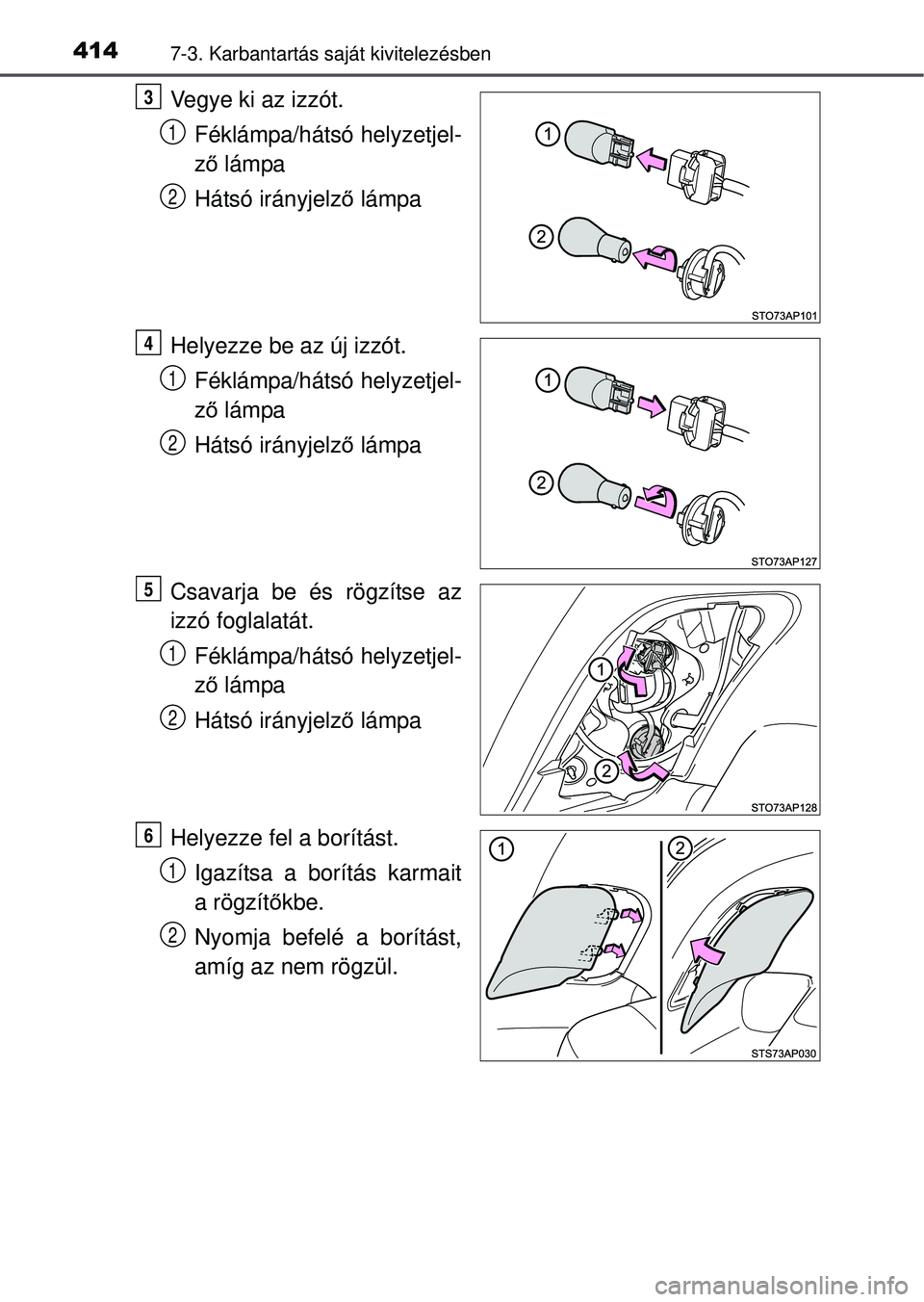

4147-3. Karbantartás saját kivitelezésben
Vegye ki az izzót.Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Helyezze be az új izzót. Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Csavarja be és rögzítse az
izzó foglalatát. Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Helyezze fel a borítást. Igazítsa a borítás karmait
a rögzít őkbe.
Nyomja befelé a borítást,
amíg az nem rögzül.3
1
2
4
1
2
5
1
2
6
1
2

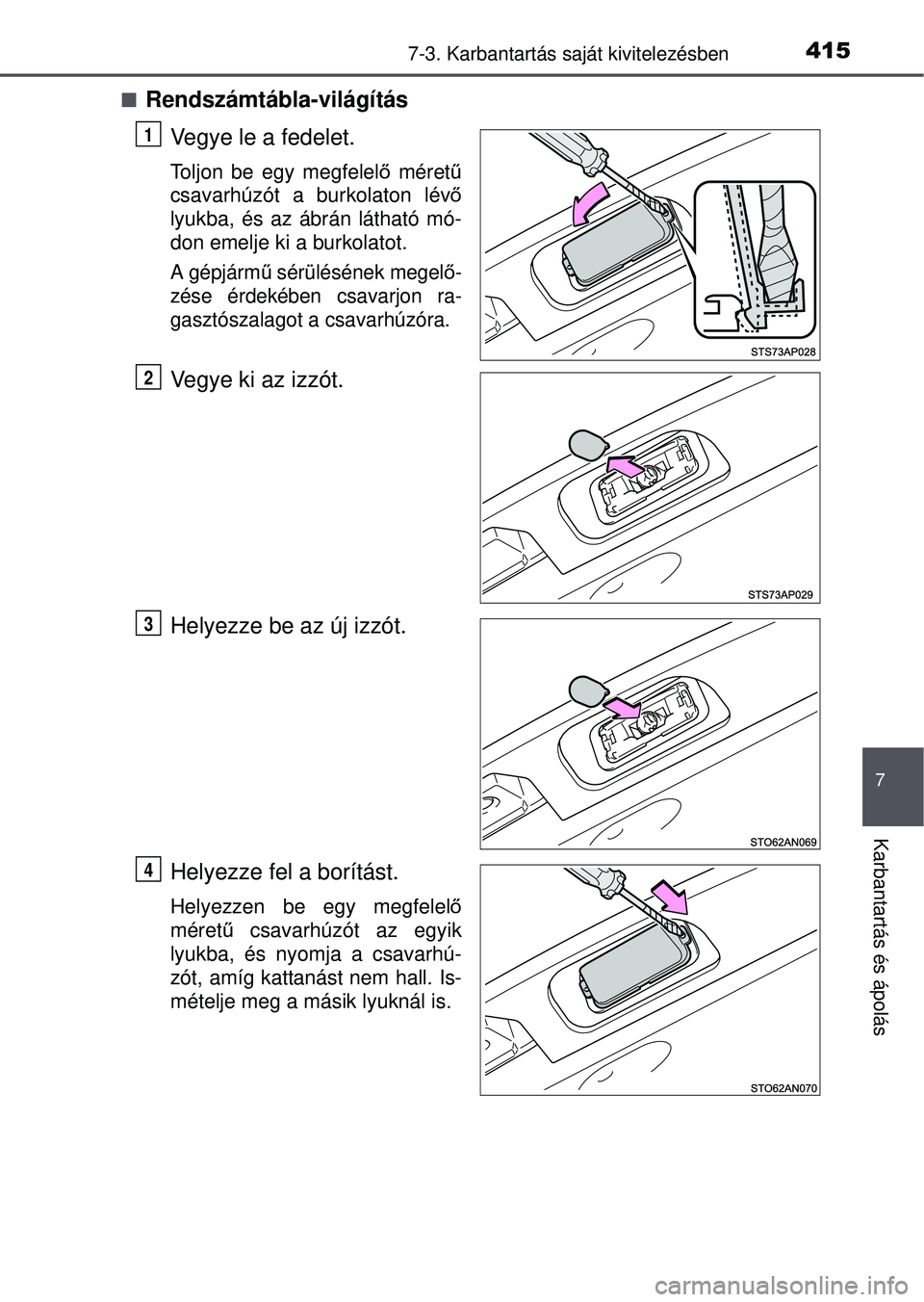

4157-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Rendszámtábla-világítás
Vegye le a fedelet.
Toljon be egy megfelelő méretű
csavarhúzót a burkolaton lév ő
lyukba, és az ábrán látható mó-
don emelje ki a burkolatot.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót.
Helyezze be az új izzót.
Helyezze fel a borítást.
Helyezzen be egy megfelel ő
méretű csavarhúzót az egyik
lyukba, és nyomja a csavarhú-
zót, amíg kattanást nem hall. Is-
mételje meg a másik lyuknál is.
1
2
3
4

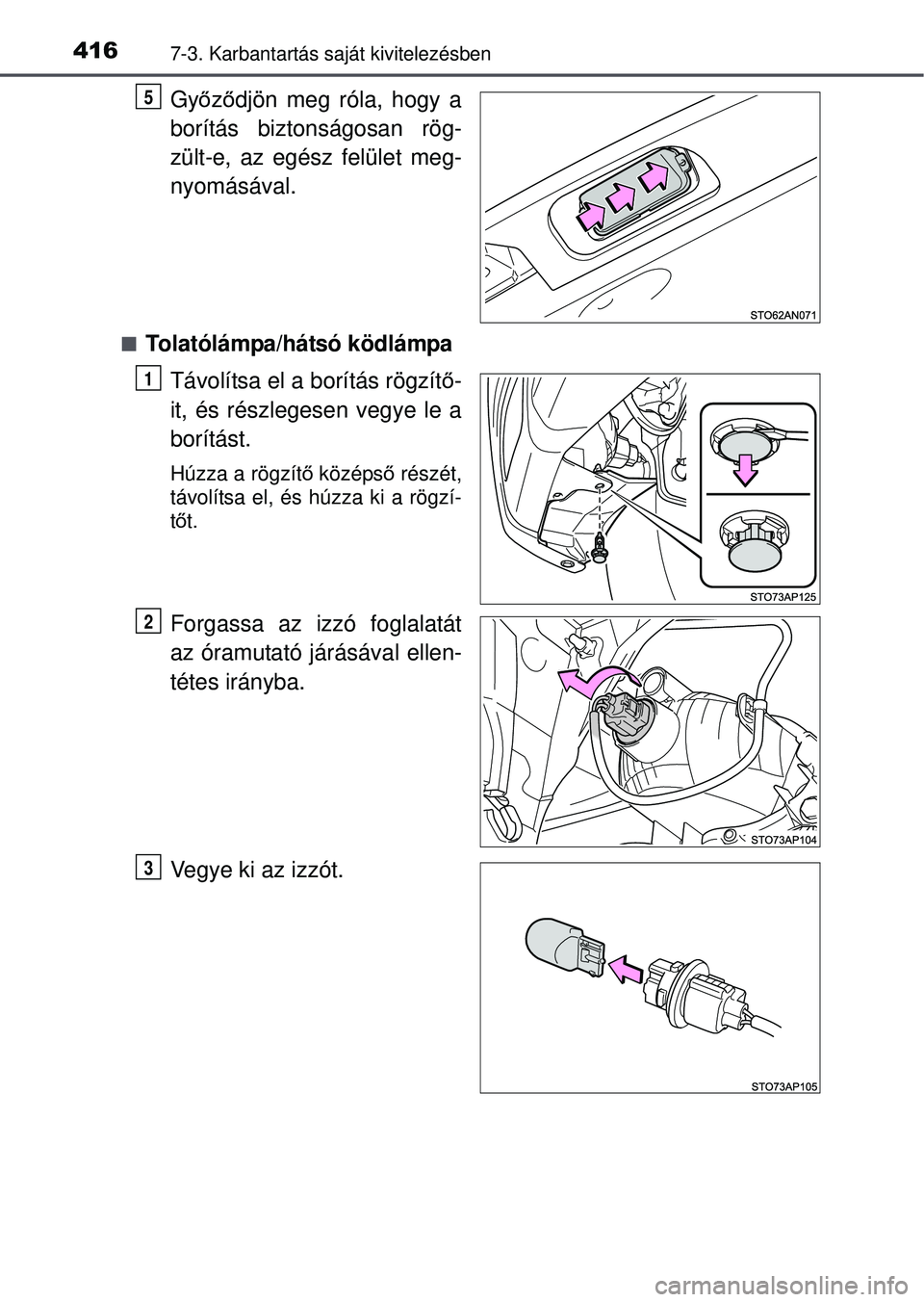

4167-3. Karbantartás saját kivitelezésben
Győződjön meg róla, hogy a
borítás biztonságosan rög-
zült-e, az egész felület meg-
nyomásával.
Tolatólámpa/hátsó ködlámpa
Távolítsa el a borítás rögzítő -
it, és részlegesen vegye le a
borítást.
Húzza a rögzítő középső részét,
távolítsa el, és húzza ki a rögzí-
t ő t.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
5
1
2
3
