2015 TOYOTA VERSO Manuale duso (in Italian)

505 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Rimuovere lo sportello.
Tipo B
1. Aprire il vano portaoggetti.
Far uscire lo smorzatore.
2. Sollevare il vano
portaoggetti per scollegare i
fermi nella parte inferiore e
toglierlo.
Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” (P. 508)
per maggiori dettagli sul fusibile da controllare.

506 4-3. Manutenzione “fai da te”
Togliere il fusibile con
l’estrattore.
Controllare se il fusibile è bruciato.
Tipo A
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L’amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.

507 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
Tipo B
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Tipo C
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.

508 4-3. Manutenzione “fai da te”
Disposizione dei fusibili ed amperaggi nominali
OVano motore
FusibileAmpereCircuito
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lavafari
3RDI FAN40 AVentola/e di raffreddamento
elettrica/elettriche
4CDS FAN*1,*230 AVentola/e di raffreddamento
elettrica/elettriche
5 ABS NO.1 50 ASistema frenante antibloccaggio,
VSC+
6 HTR
*2,*350 A Impianto di condizionamento aria

509 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
7ALT120 A
*3
Sistema di carica, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, STV HTR
*2, PWR
OUTLET, HTR SUB NO.1, HTR
SUB NO.2, HTR SUB NO.3, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1
*4,
DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL 140 A
*2
8EPS
*2,*380 A Servosterzo elettrico
GLOW
*180 ASistema candelette di
preriscaldamento
9GLOW
*280 ASistema candelette di
preriscaldamento
EPS
*180 A Servosterzo elettrico
10 P-SYSTEM
*330 A Sistema VALVEMATIC
11EFI MAIN
*250 AEFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR
*150 A Riscaldatore carburante
12P/I
*2,*350 AEDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13H-LP MAIN
*2,*350 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 ASistema di spegnimento e
avviamento intelligente
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
FusibileAmpereCircuito

510 4-3. Manutenzione “fai da te”
16 SPARE 10 A Fusibile di ricambio
17 SPARE 30 A Fusibile di ricambio
18 SPARE 20 A Fusibile di ricambio
19 DOOR NO.2 25 ACentralina (ECU) carrozzeria
principale
20EFI MAIN
NO.2
*1,*27,5 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
21 ECU-B2 10 ASistema di entrata e avviamento
intelligente, impianto di
condizionamento aria, alzacristalli
elettrici
22 D.C.C CORTO Nessun circuito
23 ECU-B 10 AIndicatori e misuratori, centralina
(ECU) carrozzeria principale,
sensore sterzo, doppio sistema di
bloccaggio, radiocomando a
distanza, sistema di entrata e
avviamento intelligente
24 RAD NO.1
*2,*320 A Impianto audio
25 DOME 10 ALuce del vano bagagli, luci di
cortesia alette parasole, luci di
cortesia porte anteriori, luci di
cortesia/abitacolo, luci vano piedi
26 AM2 NO.2 7,5 A Circuito di avviamento
27 TURN-HAZ 10 ALuci degli indicatori di direzione,
luci intermittenti di emergenza
28 ETCS
*310 ADispositivo di comando elettronico
dell’acceleratore
29 AM2 30 A Circuito di avviamento
30 STRG LOCK 20 A Sistema bloccasterzo
FusibileAmpereCircuito

511 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
31IGT/INJ
*315 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale EDU
*220 A
32EFI MAIN
*320 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Pompa carburante
33 HORN 15 A Avvisatore acustico
34 IG2 15 A IGN, METER
35 HTR SUB NO.130 A
*5
Impianto di condizionamento aria
50 A*1,*6
36 HTR*150 A Impianto di condizionamento aria
37 HTR SUB NO.2 30 A Impianto di condizionamento aria
38 HTR SUB NO.3 30 A Impianto di condizionamento aria
39PWR OUTLET15 APresa di alimentazione
40 ABS NO.2 30 ASistema frenante antibloccaggio,
VSC+
41 STV HTR
*1,*225 A Riscaldatore elettrico
42 EFI NO.430 A
*2Sistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
cambio automatico
*720 A*1
43 IG2 NO.2*2,*37,5 A Circuito di avviamento
FusibileAmpereCircuito

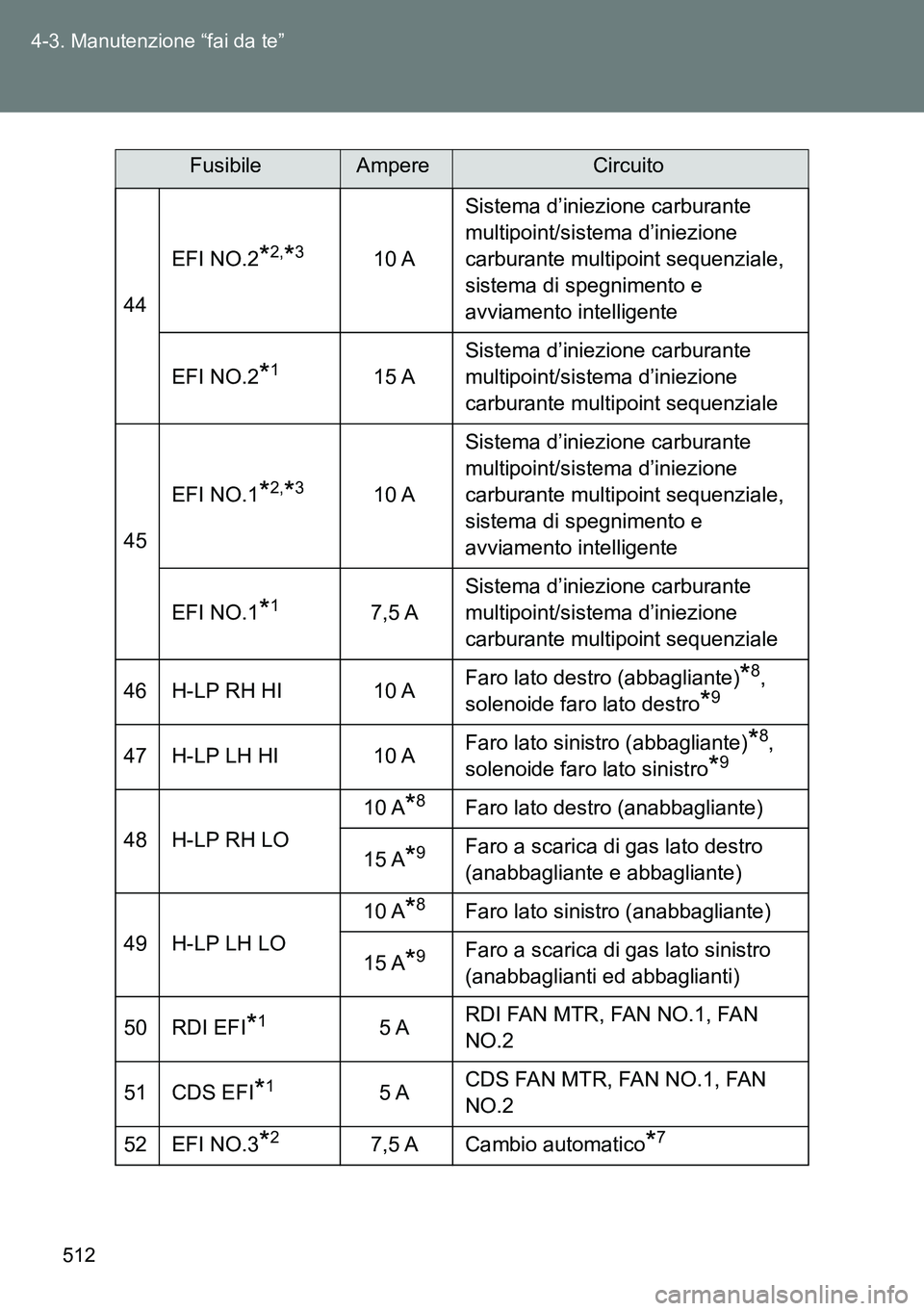

512 4-3. Manutenzione “fai da te”
44EFI NO.2
*2,*310 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
sistema di spegnimento e
avviamento intelligente
EFI NO.2
*115 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
45EFI NO.1
*2,*310 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale,
sistema di spegnimento e
avviamento intelligente
EFI NO.1
*17,5 ASistema d’iniezione carburante
multipoint/sistema d’iniezione
carburante multipoint sequenziale
46 H-LP RH HI 10 AFaro lato destro (abbagliante)
*8,
solenoide faro lato destro
*9
47 H-LP LH HI 10 AFaro lato sinistro (abbagliante)*8,
solenoide faro lato sinistro
*9
48 H-LP RH LO10 A
*8Faro lato destro (anabbagliante)
15 A
*9Faro a scarica di gas lato destro
(anabbagliante e abbagliante)
49 H-LP LH LO10 A
*8Faro lato sinistro (anabbagliante)
15 A
*9Faro a scarica di gas lato sinistro
(anabbaglianti ed abbaglianti)
50 RDI EFI
*15 ARDI FAN MTR, FAN NO.1, FAN
NO.2
51 CDS EFI
*15 ACDS FAN MTR, FAN NO.1, FAN
NO.2
52 EFI NO.3
*27,5 A Cambio automatico*7
FusibileAmpereCircuito
