2015 TOYOTA AYGO Betriebsanleitungen (in German)

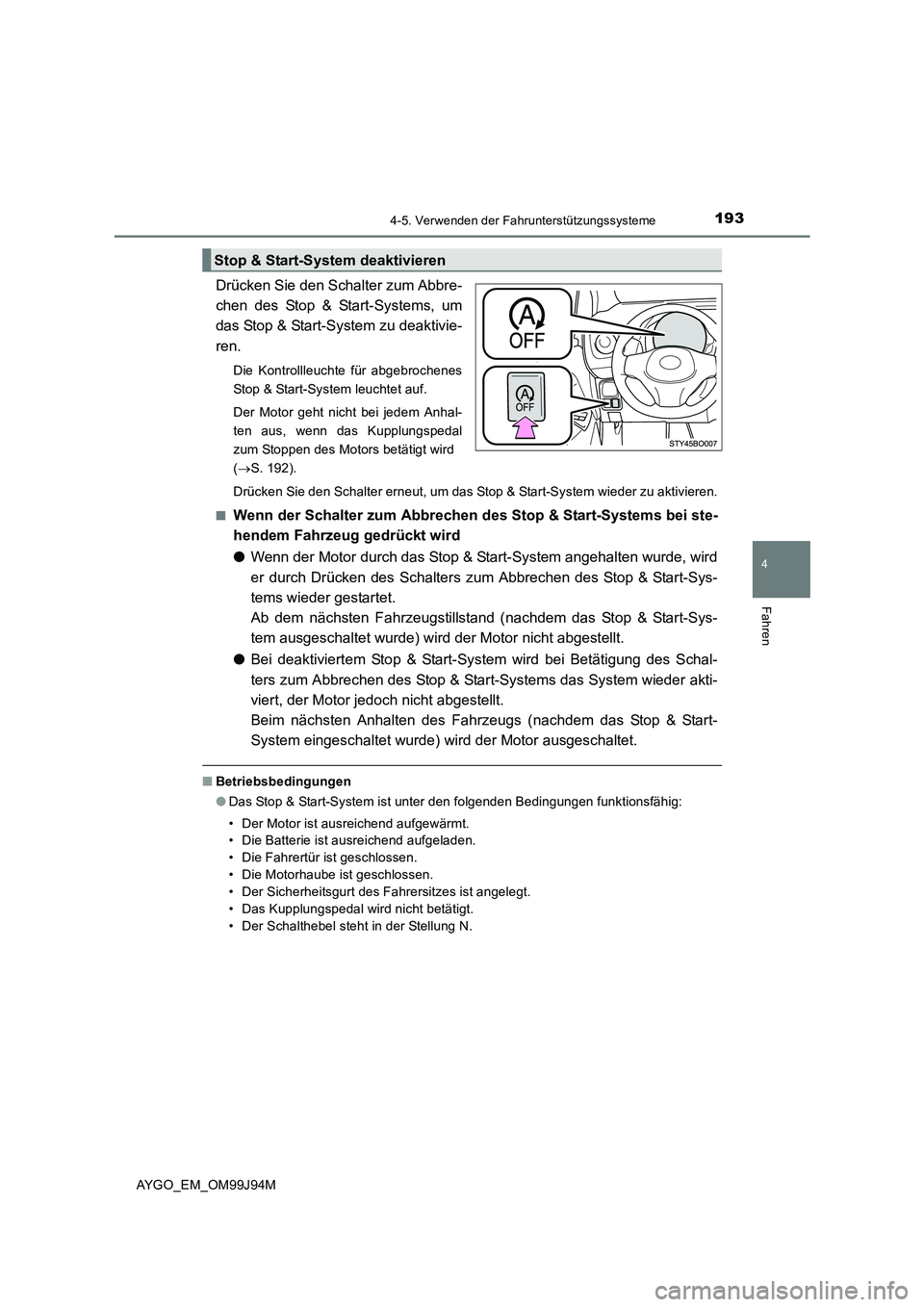

1934-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99J94M
Drücken Sie den Schalter zum Abbre-
chen des Stop & Start-Systems, um
das Stop & Start-System zu deaktivie-
ren.
Die Kontrollleuchte für abgebrochenes
Stop & Start-System leuchtet auf.
Der Motor geht nicht bei jedem Anhal-
ten aus, wenn das Kupplungspedal
zum Stoppen des Motors betätigt wird
( →S. 192).
Drücken Sie den Schalter erneut, um das Stop & Start-System wieder zu aktivieren.
■Wenn der Schalter zum Abbrechen des Stop & Start-Systems bei ste-
hendem Fahrzeug gedrückt wird
● Wenn der Motor durch das Stop & Start-System angehalten wurde, wird
er durch Drücken des Schalters zum Abbrechen des Stop & Start-Sys-
tems wieder gestartet.
Ab dem nächsten Fahrzeugstillstand (nachdem das Stop & Start-Sys-
tem ausgeschaltet wurde) wird der Motor nicht abgestellt.
● Bei deaktiviertem Stop & Start-System wird bei Betätigung des Schal-
ters zum Abbrechen des Stop & Start-Systems das System wieder akti-
viert, der Motor jedoch nicht abgestellt.
Beim nächsten Anhalten des Fahrzeugs (nachdem das Stop & Start-
System eingeschaltet wurde) wird der Motor ausgeschaltet.
■ Betriebsbedingungen
● Das Stop & Start-System ist unter den folgenden Bedingungen funktionsfähig:
• Der Motor ist ausreichend aufgewärmt.
• Die Batterie ist ausreichend aufgeladen.
• Die Fahrertür ist geschlossen.
• Die Motorhaube ist geschlossen.
• Der Sicherheitsgurt des Fahrersitzes ist angelegt.
• Das Kupplungspedal wird nicht betätigt.
• Der Schalthebel steht in der Stellung N.
Stop & Start-System deaktivieren

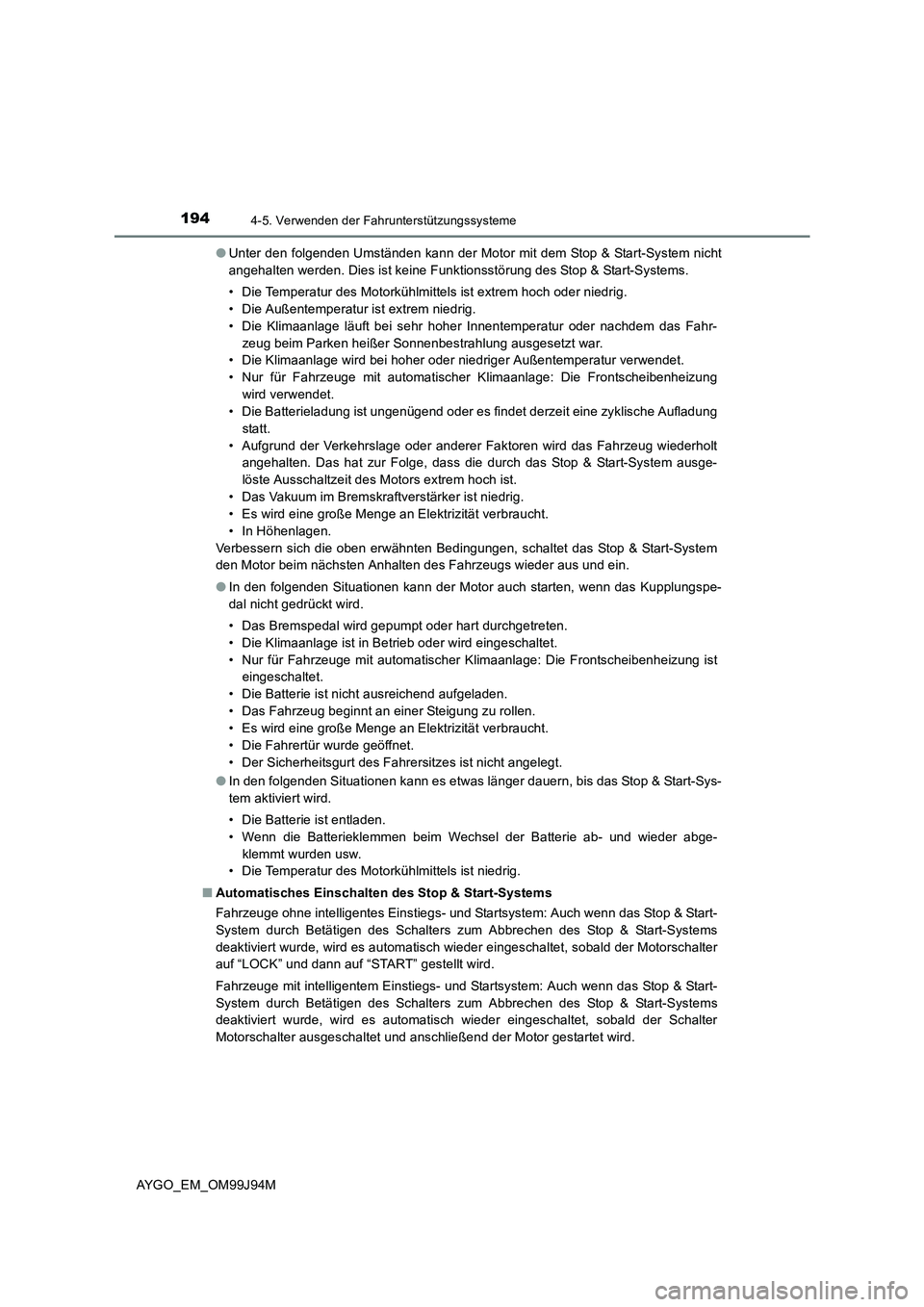

1944-5. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99J94M
● Unter den folgenden Umständen kann der Motor mit dem Stop & Start-System nicht
angehalten werden. Dies ist keine Funktionsstörung des Stop & Start-Systems.
• Die Temperatur des Motorkühlmittels ist extrem hoch oder niedrig.
• Die Außentemperatur ist extrem niedrig.
• Die Klimaanlage läuft bei sehr hoher Innentemperatur oder nachdem das Fahr-
zeug beim Parken heißer Sonnenbestrahlung ausgesetzt war.
• Die Klimaanlage wird bei hoher oder niedriger Außentemperatur verwendet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung
wird verwendet.
• Die Batterieladung ist ungenügend oder es findet derzeit eine zyklische Aufladung
statt.
• Aufgrund der Verkehrslage oder anderer Faktoren wird das Fahrzeug wiederholt
angehalten. Das hat zur Folge, dass die durch das Stop & Start-System ausge-
löste Ausschaltzeit des Motors extrem hoch ist.
• Das Vakuum im Bremskraftverstärker ist niedrig.
• Es wird eine große Menge an Elektrizität verbraucht.
• In Höhenlagen.
Verbessern sich die oben erwähnten Bedingungen, schaltet das Stop & Start-System
den Motor beim nächsten Anhalten des Fahrzeugs wieder aus und ein.
● In den folgenden Situationen kann der Motor auch starten, wenn das Kupplungspe-
dal nicht gedrückt wird.
• Das Bremspedal wird gepumpt oder hart durchgetreten.
• Die Klimaanlage ist in Betrieb oder wird eingeschaltet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung ist
eingeschaltet.
• Die Batterie ist nicht ausreichend aufgeladen.
• Das Fahrzeug beginnt an einer Steigung zu rollen.
• Es wird eine große Menge an Elektrizität verbraucht.
• Die Fahrertür wurde geöffnet.
• Der Sicherheitsgurt des Fahrersitzes ist nicht angelegt.
● In den folgenden Situationen kann es etwas länger dauern, bis das Stop & Start-Sys-
tem aktiviert wird.
• Die Batterie ist entladen.
• Wenn die Batterieklemmen beim Wechsel der Batterie ab- und wieder abge-
klemmt wurden usw.
• Die Temperatur des Motorkühlmittels ist niedrig.
■ Automatisches Einschalten des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Motorschalter
auf “LOCK” und dann auf “START” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Schalter
Motorschalter ausgeschaltet und anschließend der Motor gestartet wird.

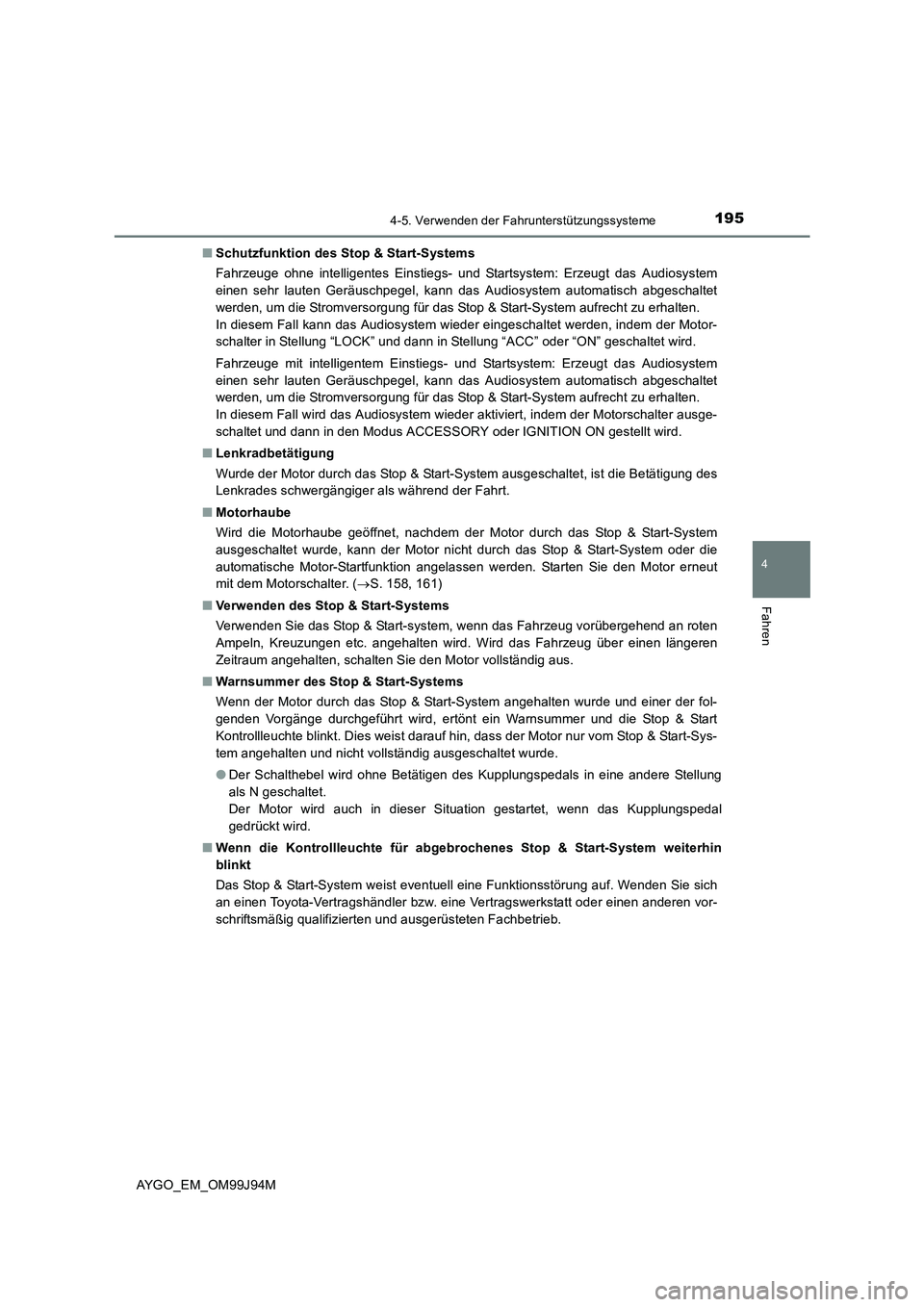

1954-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99J94M
■ Schutzfunktion des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall kann das Audiosystem wieder eingeschaltet werden, indem der Motor-
schalter in Stellung “LOCK” und dann in Stellung “ACC” oder “ON” geschaltet wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall wird das Audiosystem wieder aktiviert, indem der Motorschalter ausge-
schaltet und dann in den Modus ACCESSORY oder IGNITION ON gestellt wird.
■ Lenkradbetätigung
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist die Betätigung des
Lenkrades schwergängiger als während der Fahrt.
■ Motorhaube
Wird die Motorhaube geöffnet, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde, kann der Motor nicht durch das Stop & Start-System oder die
automatische Motor-Startfunktion angelassen werden. Starten Sie den Motor erneut
mit dem Motorschalter. ( →S. 158, 161)
■ Verwenden des Stop & Start-Systems
Verwenden Sie das Stop & Start-system, wenn das Fahrzeug vorübergehend an roten
Ampeln, Kreuzungen etc. angehalten wird. Wird das Fahrzeug über einen längeren
Zeitraum angehalten, schalten Sie den Motor vollständig aus.
■ Warnsummer des Stop & Start-Systems
Wenn der Motor durch das Stop & Start-System angehalten wurde und einer der fol-
genden Vorgänge durchgeführt wird, ertönt ein Warnsummer und die Stop & Start
Kontrollleuchte blinkt. Dies weist darauf hin, dass der Motor nur vom Stop & Start-Sys-
tem angehalten und nicht vollständig ausgeschaltet wurde.
● Der Schalthebel wird ohne Betätigen des Kupplungspedals in eine andere Stellung
als N geschaltet.
Der Motor wird auch in dieser Situation gestartet, wenn das Kupplungspedal
gedrückt wird.
■ Wenn die Kontrollleuchte für abgebrochenes Stop & Start-System weiterhin
blinkt
Das Stop & Start-System weist eventuell eine Funktionsstörung auf. Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

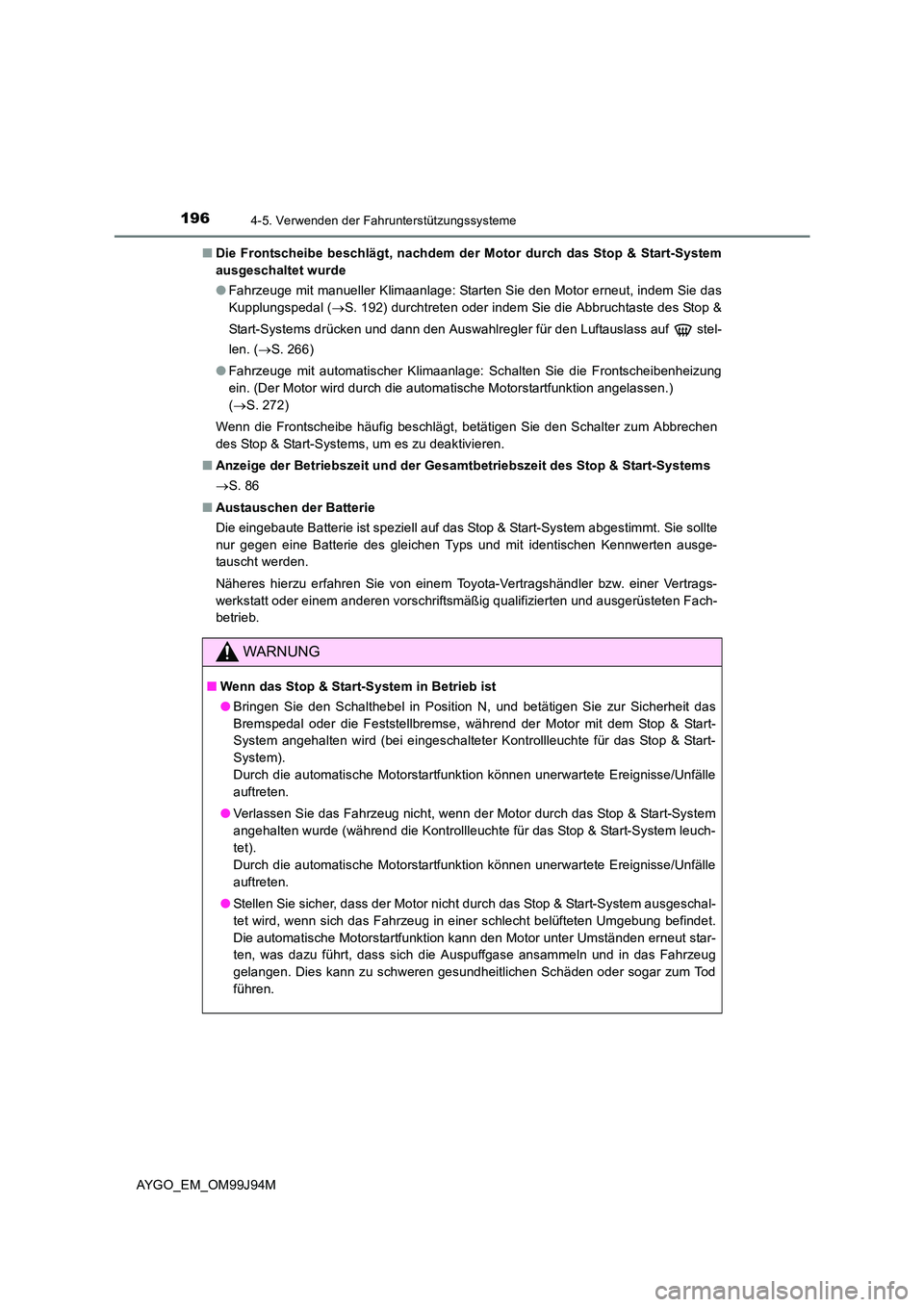

1964-5. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99J94M
■ Die Frontscheibe beschlägt, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde
● Fahrzeuge mit manueller Klimaanlage: Starten Sie den Motor erneut, indem Sie das
Kupplungspedal ( →S. 192) durchtreten oder indem Sie die Abbruchtaste des Stop &
Start-Systems drücken und dann den Auswahlregler für den Luftauslass auf stel-
len. ( →S. 266)
● Fahrzeuge mit automatischer Klimaanlage: Schalten Sie die Frontscheibenheizung
ein. (Der Motor wird durch die automatische Motorstartfunktion angelassen.)
( →S. 272)
Wenn die Frontscheibe häufig beschlägt, betätigen Sie den Schalter zum Abbrechen
des Stop & Start-Systems, um es zu deaktivieren.
■ Anzeige der Betriebszeit und der Gesamtbetriebszeit des Stop & Start-Systems
→ S. 86
■ Austauschen der Batterie
Die eingebaute Batterie ist speziell auf das Stop & Start-System abgestimmt. Sie sollte
nur gegen eine Batterie des gleichen Typs und mit identischen Kennwerten ausge-
tauscht werden.
Näheres hierzu erfahren Sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
WARNUNG
■ Wenn das Stop & Start-System in Betrieb ist
● Bringen Sie den Schalthebel in Position N, und betätigen Sie zur Sicherheit das
Bremspedal oder die Feststellbremse, während der Motor mit dem Stop & Start-
System angehalten wird (bei eingeschalteter Kontrollleuchte für das Stop & Start-
System).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Verlassen Sie das Fahrzeug nicht, wenn der Motor durch das Stop & Start-System
angehalten wurde (während die Kontrollleuchte für das Stop & Start-System leuch-
tet).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Stellen Sie sicher, dass der Motor nicht durch das Stop & Start-System ausgeschal-
tet wird, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung befindet.
Die automatische Motorstartfunktion kann den Motor unter Umständen erneut star-
ten, was dazu führt, dass sich die Auspuffgase ansammeln und in das Fahrzeug
gelangen. Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod
führen.

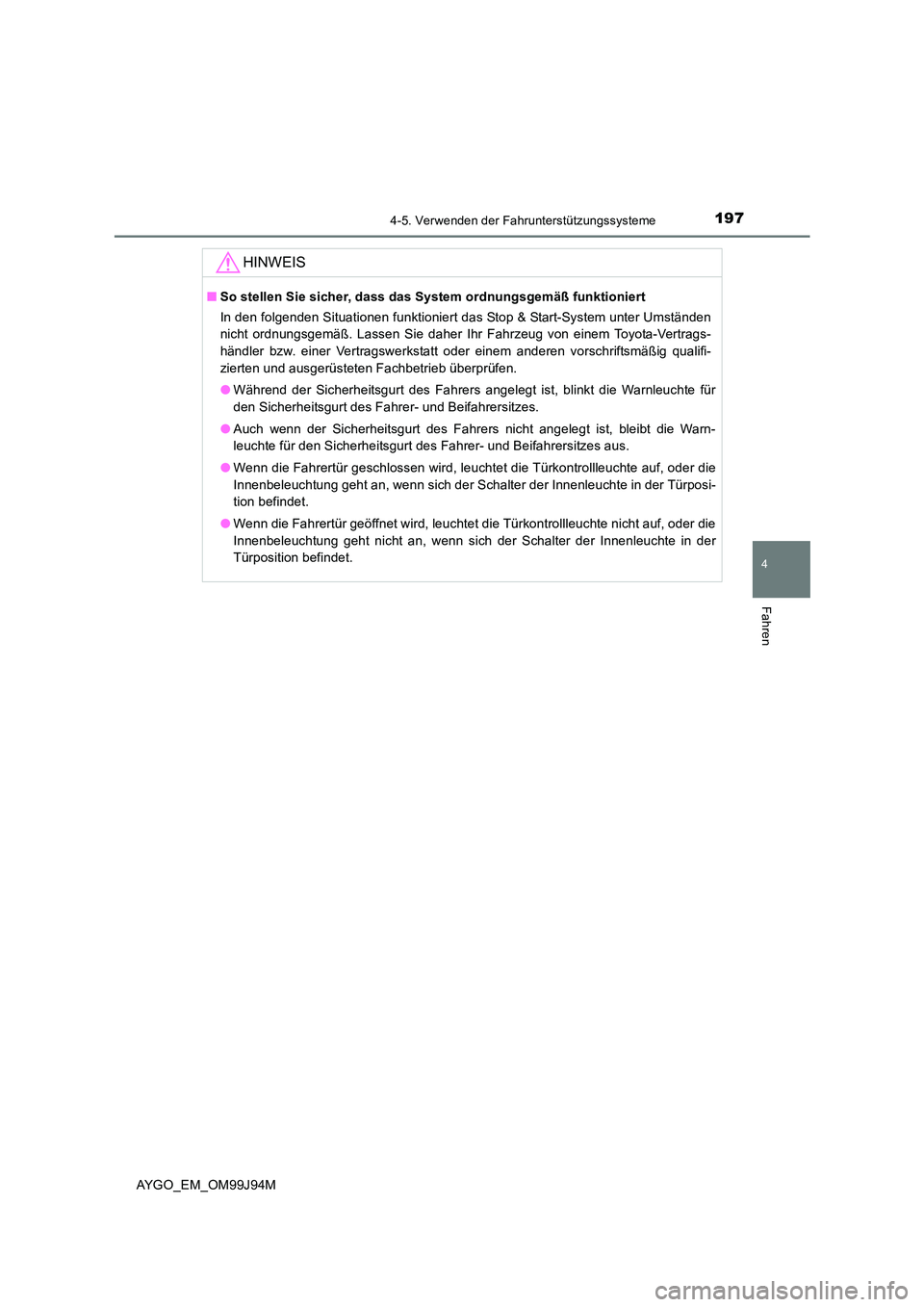

1974-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99J94M
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert das Stop & Start-System unter Umständen
nicht ordnungsgemäß. Lassen Sie daher Ihr Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
● Während der Sicherheitsgurt des Fahrers angelegt ist, blinkt die Warnleuchte für
den Sicherheitsgurt des Fahrer- und Beifahrersitzes.
● Auch wenn der Sicherheitsgurt des Fahrers nicht angelegt ist, bleibt die Warn-
leuchte für den Sicherheitsgurt des Fahrer- und Beifahrersitzes aus.
● Wenn die Fahrertür geschlossen wird, leuchtet die Türkontrollleuchte auf, oder die
Innenbeleuchtung geht an, wenn sich der Schalter der Innenleuchte in der Türposi-
tion befindet.
● Wenn die Fahrertür geöffnet wird, leuchtet die Türkontrollleuchte nicht auf, oder die
Innenbeleuchtung geht nicht an, wenn sich der Schalter der Innenleuchte in der
Türposition befindet.

1984-5. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99J94M
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Erleichtert das Verhindern einer Radblockierung, wenn die Bremsen
unvermittelt betätigt werden oder wenn beim Fahren auf rutschiger Straße
gebremst wird
◆Bremsassistent
Erzeugt nach dem Treten des Bremspedals eine höhere Bremskraft, wenn
das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung) (je nach Ausstattung)
Hilft dem Fahrer bei plötzlichem Spurwechsel oder bei Kurvenfahrten auf
rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhindern
◆TRC (Traktionskontrolle) (F ahrzeuge mit VSC-System)
Verhindert das Durchdrehen der An triebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆Berganfahrhilfe (Fahrzeuge mit VSC-System)
Verhindert ein Zurückrollen des Fahr zeugs beim Anfahren an einer Stei-
gung oder auf rutschigem Untergrund.
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automati sch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf di e Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.

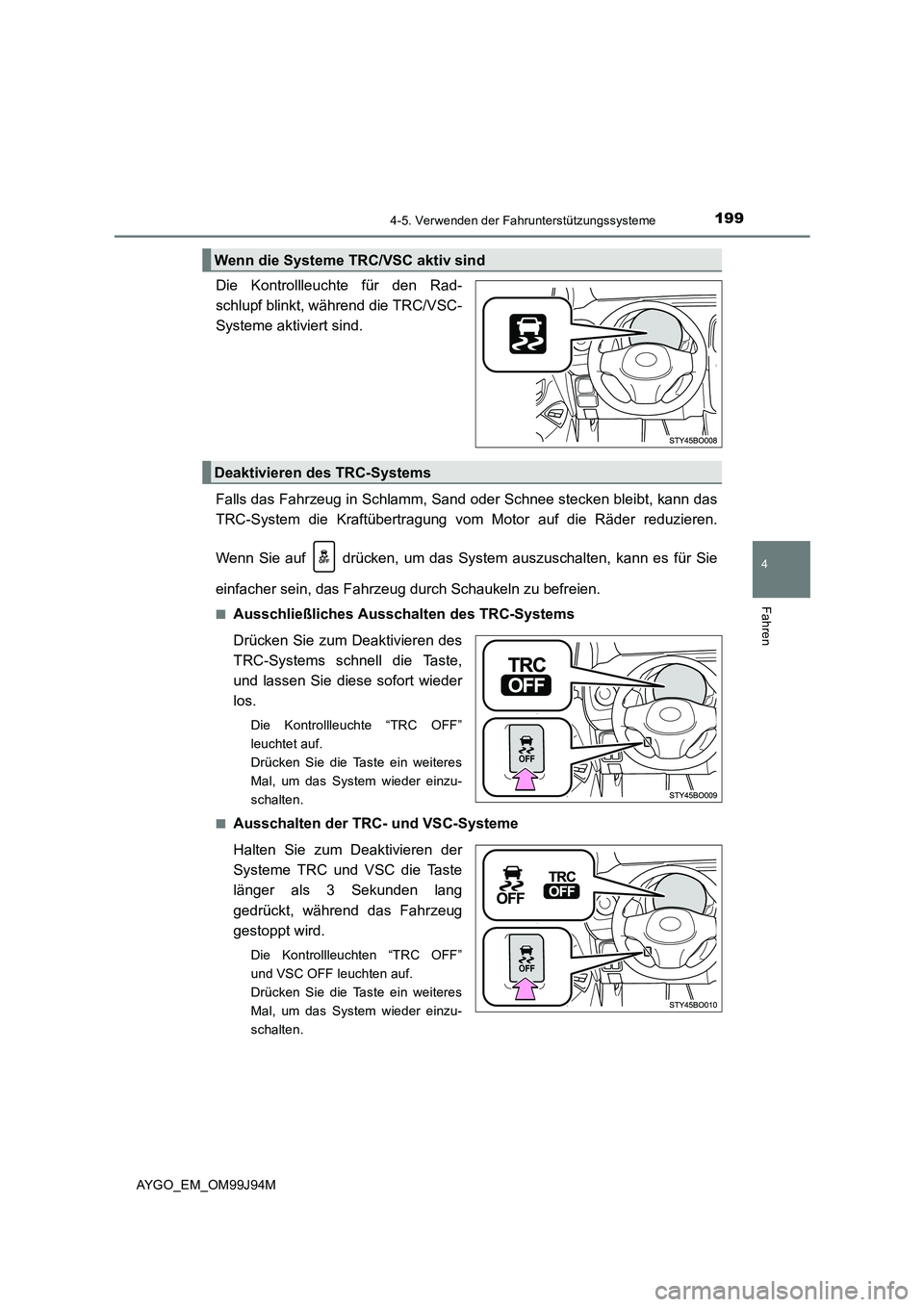

1994-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99J94M
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC-
Systeme aktiviert sind.
Falls das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Motor auf die Räder reduzieren.
Wenn Sie auf drücken, um das System auszuschalten, kann es für Sie
einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
■Ausschließliches Ausschal ten des TRC-Systems
Drücken Sie zum Deaktivieren des
TRC-Systems schnell die Taste,
und lassen Sie diese sofort wieder
los.
Die Kontrollleuchte “TRC OFF”
leuchtet auf.
Drücken Sie die Taste ein weiteres
Mal, um das System wieder einzu-
schalten.
■Ausschalten der TRC- und VSC-Systeme
Halten Sie zum Deaktivieren der
Systeme TRC und VSC die Taste
länger als 3 Sekunden lang
gedrückt, während das Fahrzeug
gestoppt wird.
Die Kontrollleuchten “TRC OFF”
und VSC OFF leuchten auf.
Drücken Sie die Taste ein weiteres
Mal, um das System wieder einzu-
schalten.
Wenn die Systeme TRC/VSC aktiv sind
Deaktivieren des TRC-Systems

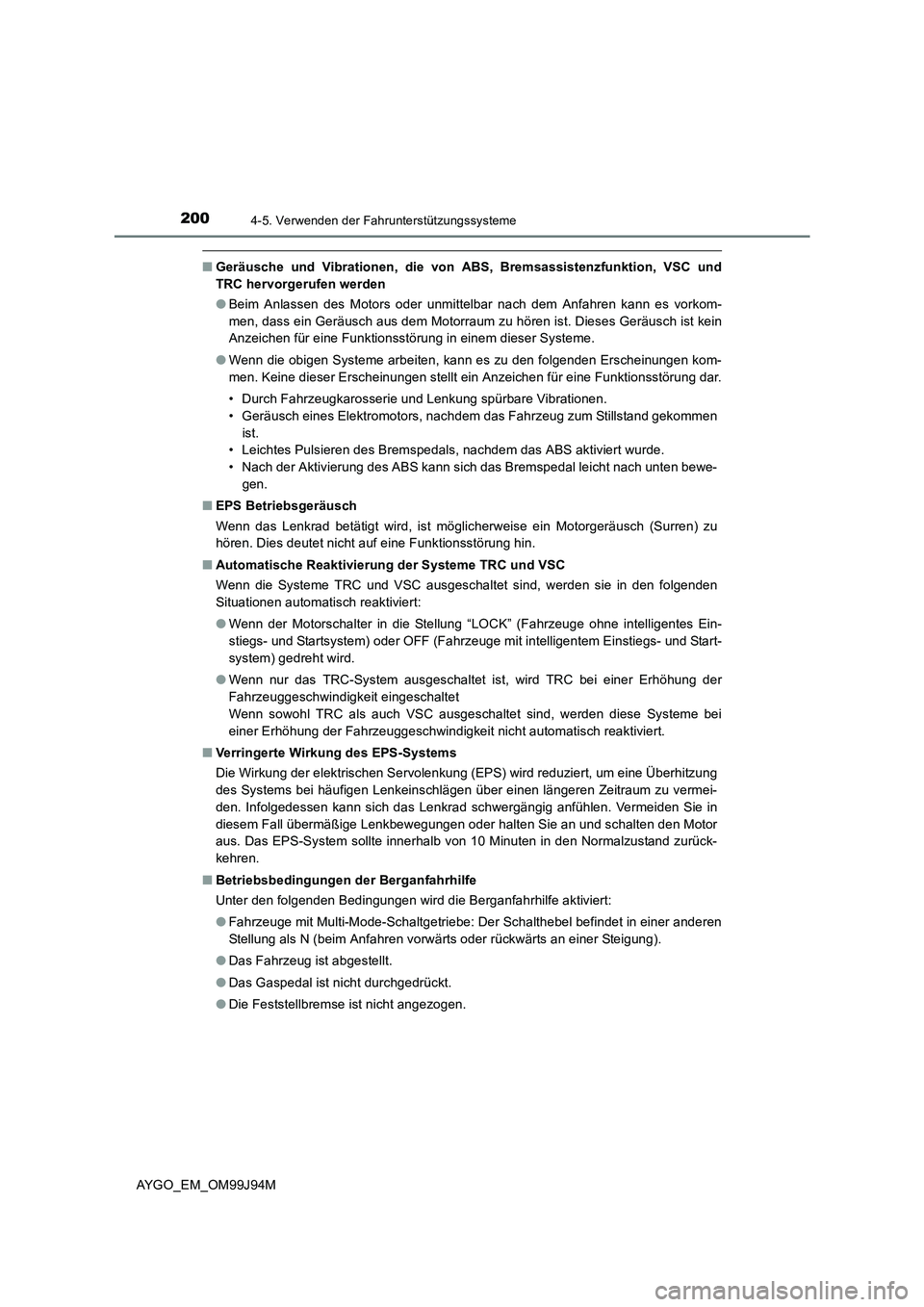

2004-5. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99J94M
■Geräusche und Vibrationen, die von ABS, Bremsassistenzfunktion, VSC und
TRC hervorgerufen werden
● Beim Anlassen des Motors oder unmittelbar nach dem Anfahren kann es vorkom-
men, dass ein Geräusch aus dem Motorraum zu hören ist. Dieses Geräusch ist kein
Anzeichen für eine Funktionsstörung in einem dieser Systeme.
● Wenn die obigen Systeme arbeiten, kann es zu den folgenden Erscheinungen kom-
men. Keine dieser Erscheinungen stellt ein Anzeichen für eine Funktionsstörung dar.
• Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
• Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
• Leichtes Pulsieren des Bremspedals, nachdem das ABS aktiviert wurde.
• Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ EPS Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■ Automatische Reaktivierung der Systeme TRC und VSC
Wenn die Systeme TRC und VSC ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
● Wenn der Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem Einstiegs- und Start-
system) gedreht wird.
● Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.
■ Verringerte Wirkung des EPS-Systems
Die Wirkung der elektrischen Servolenkung (EPS) wird reduziert, um eine Überhitzung
des Systems bei häufigen Lenkeinschlägen über einen längeren Zeitraum zu vermei-
den. Infolgedessen kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in
diesem Fall übermäßige Lenkbewegungen oder halten Sie an und schalten den Motor
aus. Das EPS-System sollte innerhalb von 10 Minuten in den Normalzustand zurück-
kehren.
■ Betriebsbedingungen der Berganfahrhilfe
Unter den folgenden Bedingungen wird die Berganfahrhilfe aktiviert:
● Fahrzeuge mit Multi-Mode-Schaltgetriebe: Der Schalthebel befindet in einer anderen
Stellung als N (beim Anfahren vorwärts oder rückwärts an einer Steigung).
● Das Fahrzeug ist abgestellt.
● Das Gaspedal ist nicht durchgedrückt.
● Die Feststellbremse ist nicht angezogen.
