3057-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

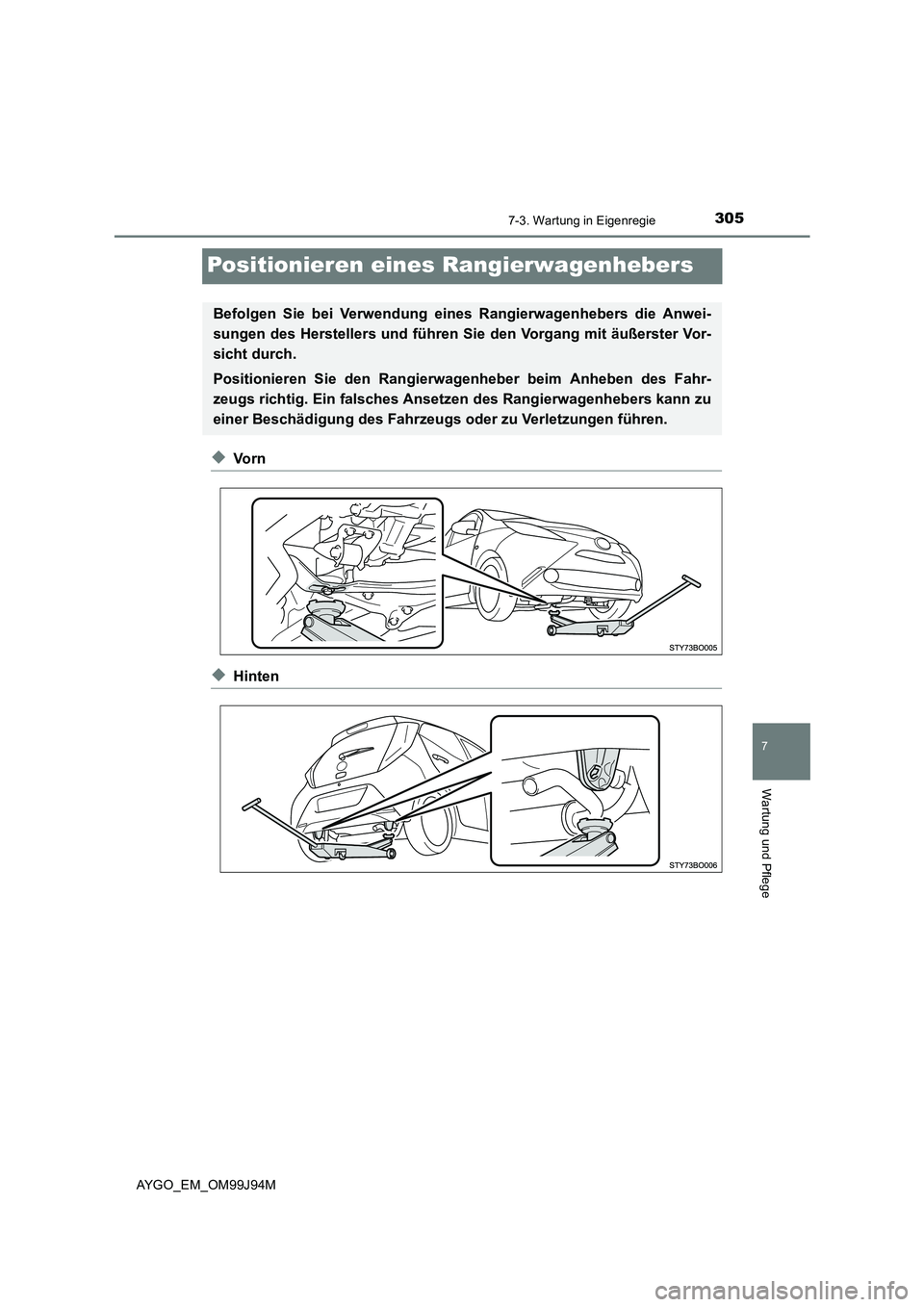

Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs richtig. Ein falsches Ansetzen des Rangierwagenhebers kann zu
einer Beschädigung des Fahrzeugs oder zu Verletzungen führen.

3067-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

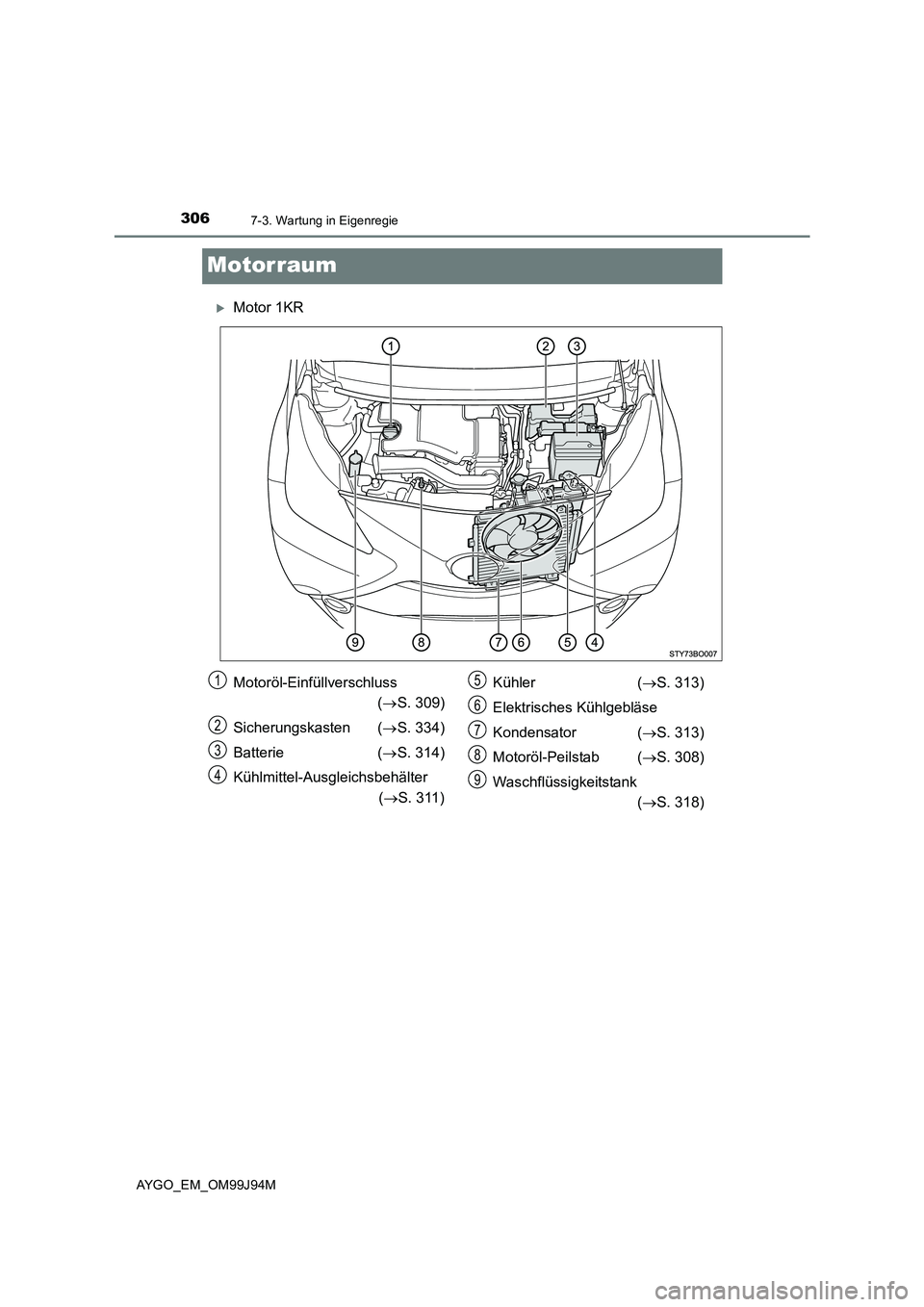

Motorraum
XMotor 1KR
Motoröl-Einfüllverschluss
( →S. 309)
Sicherungskasten ( →S. 334)
Batterie ( →S. 314)
Kühlmittel-Aus gleichsbehälter
( →S. 311)
Kühler ( →S. 313)
Elektrisches Kühlgebläse
Kondensator ( →S. 313)
Motoröl-Peilstab ( →S. 308)
Waschflüssigkeitstank
( →S. 318)
1
2
3
4
5
6
7
8
9

3077-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

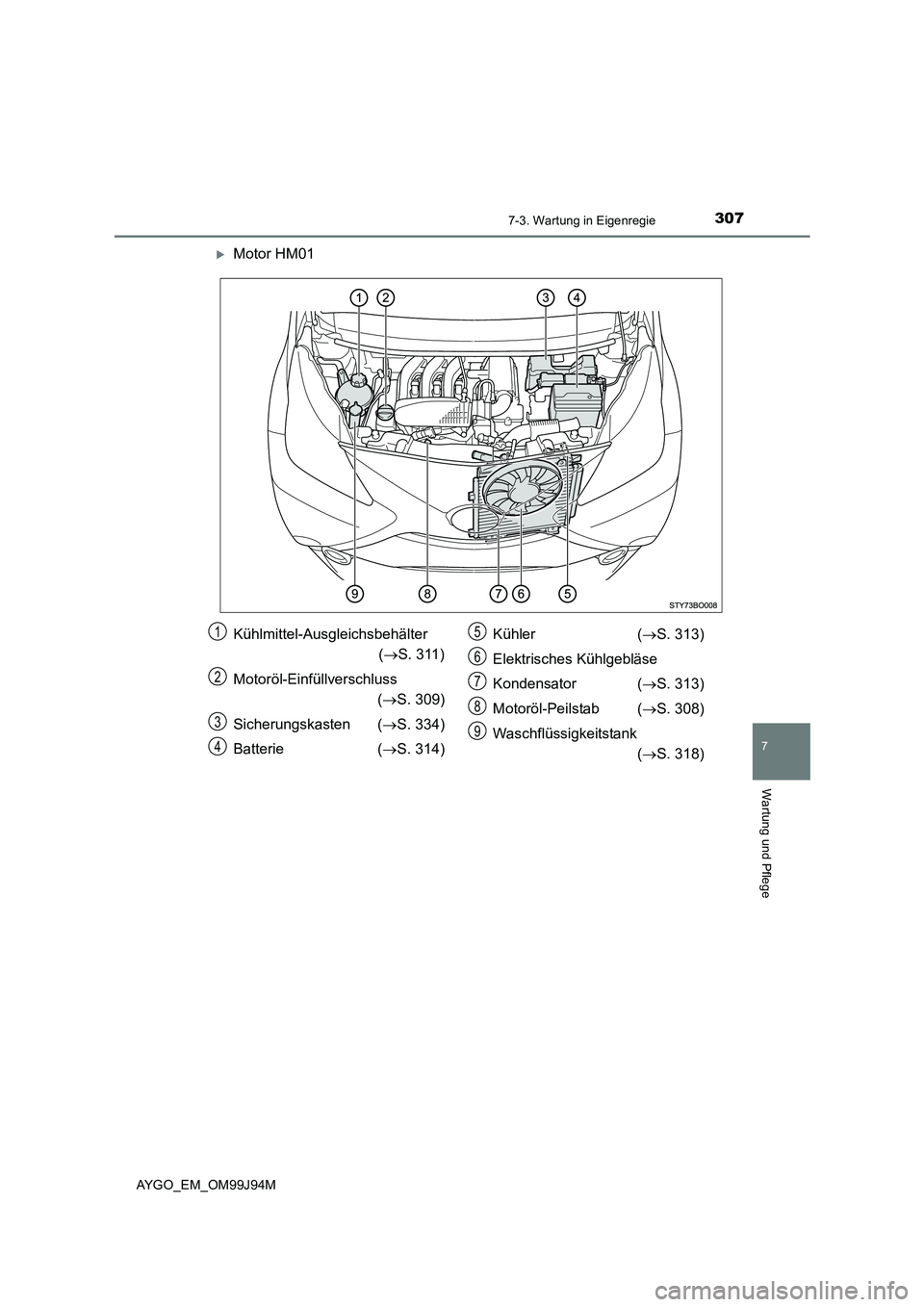

XMotor HM01
Kühlmittel-Ausgleichsbehälter
( →S. 311)
Motoröl-Einfüllverschluss
( →S. 309)
Sicherungskasten ( →S. 334)
Batterie ( →S. 314)
Kühler ( →S. 313)
Elektrisches Kühlgebläse
Kondensator ( →S. 313)
Motoröl-Peilstab ( →S. 308)
Waschflüssigkeitstank
( →S. 318)
1
2
3
4
5
6
7
8
9

3087-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

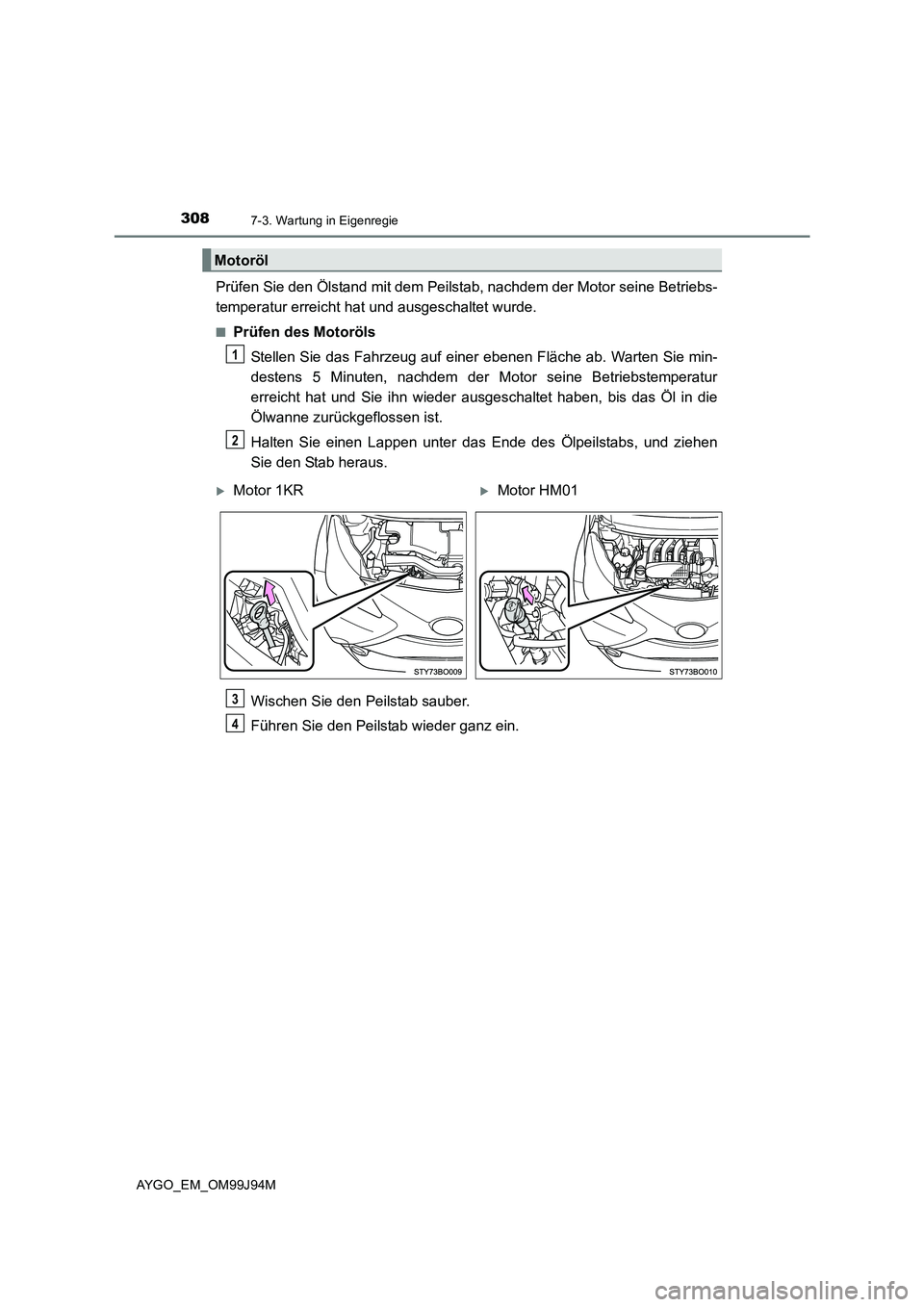

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine Betriebs-
temperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Motoröl
1
2
XMotor 1KRXMotor HM01
3
4

3097-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

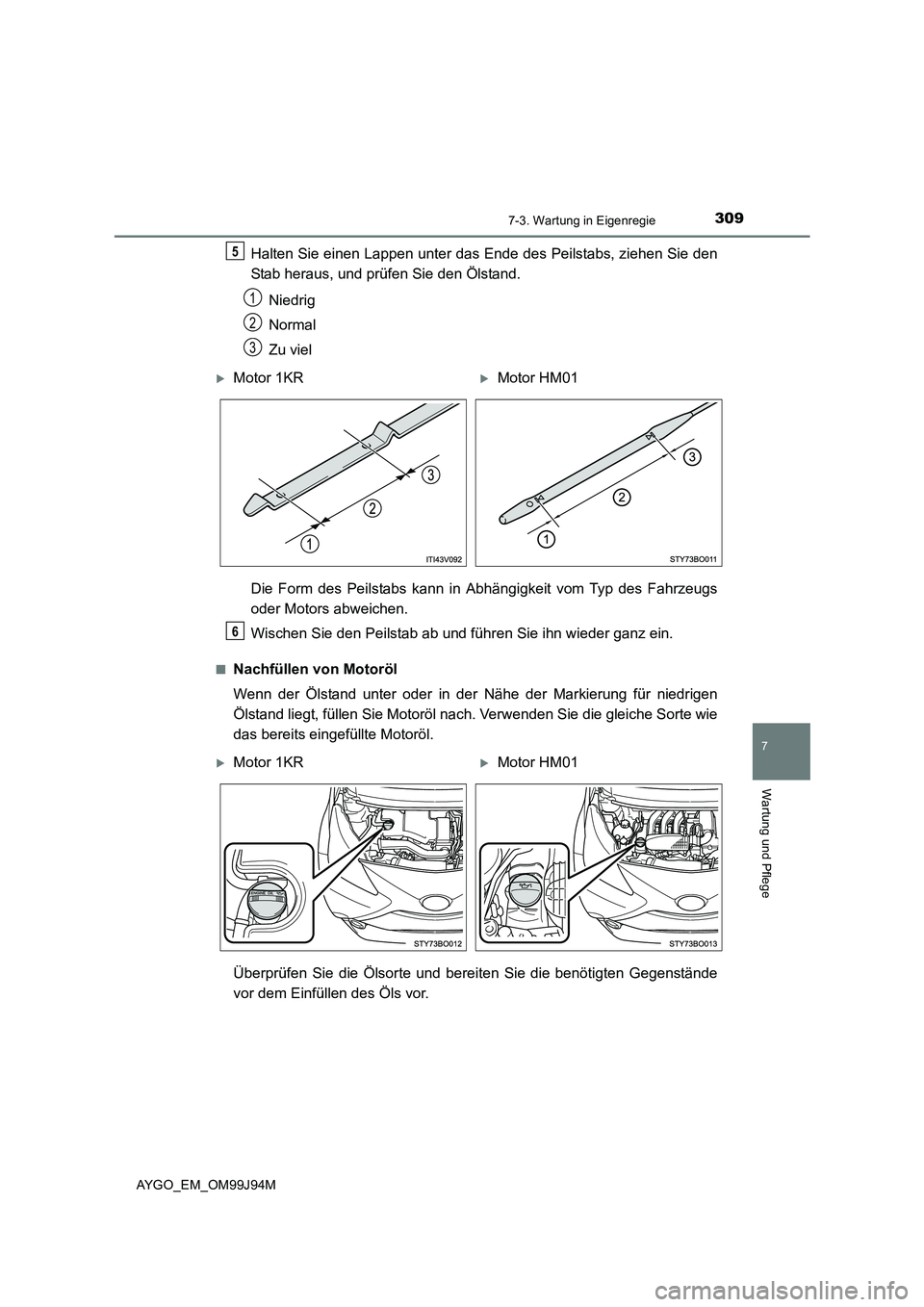

Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus, und prüfen Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in Abhängigkeit vom Typ des Fahrzeugs
oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl nach. Verwenden Sie die gleiche Sorte wie
das bereits eingefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
5
1
2
3
XMotor 1KRXMotor HM01
6
XMotor 1KRXMotor HM01

3107-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

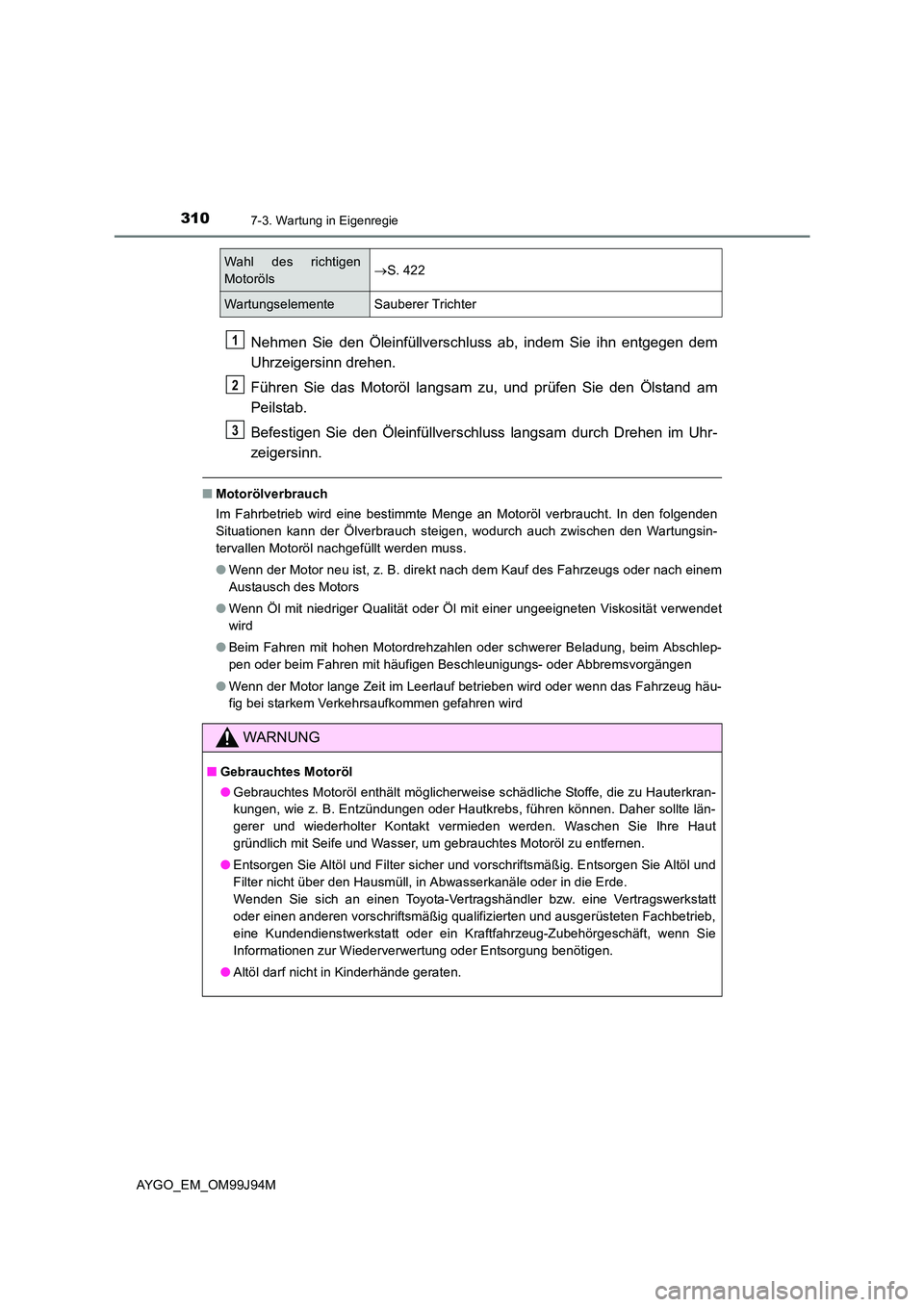

Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
■ Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim Abschlep-
pen oder beim Fahren mit häufigen Beschleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
Wahl des richtigen
Motoröls → S. 422
Wartungselemente Sauberer Trichter
WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb,
eine Kundendienstwerkstatt oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie
Informationen zur Wiederverwertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
1
2
3

3117-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

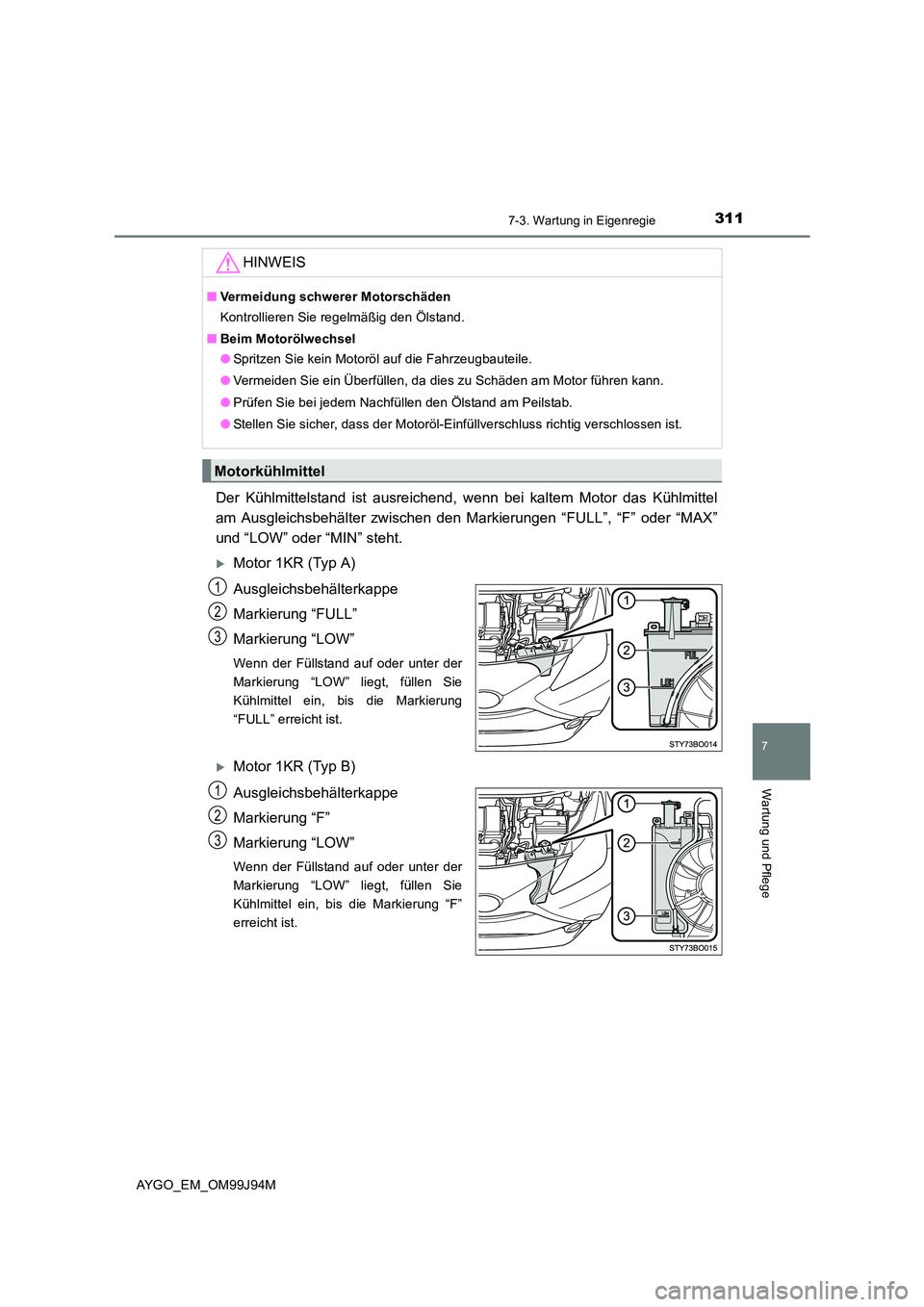

Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL”, “F” oder “MAX”
und “LOW” oder “MIN” steht.
XMotor 1KR (Typ A)
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung
“FULL” erreicht ist.
XMotor 1KR (Typ B)
Ausgleichsbehälterkappe
Markierung “F”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung “F”
erreicht ist.
HINWEIS
■ Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
Motorkühlmittel
1
2
3
1
2
3

3127-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

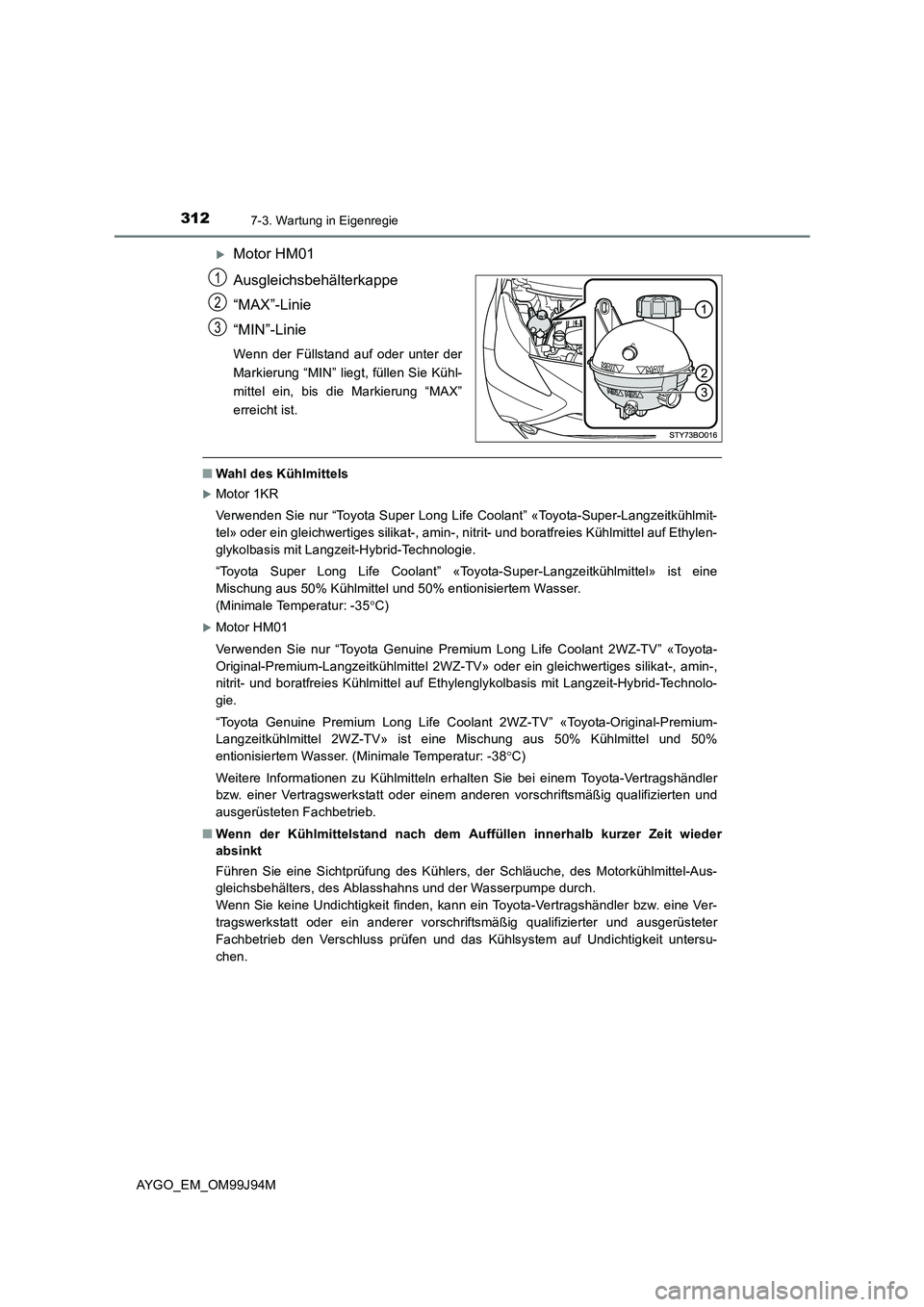

XMotor HM01
Ausgleichsbehälterkappe
“MAX”-Linie
“MIN”-Linie
Wenn der Füllstand auf oder unter der
Markierung “MIN” liegt, füllen Sie Kühl-
mittel ein, bis die Markierung “MAX”
erreicht ist.
■ Wahl des Kühlmittels
XMotor 1KR
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethylen-
glykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser.
(Minimale Temperatur: -35 °C)
XMotor HM01
Verwenden Sie nur “Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Toyota-
Original-Premium-Langzeitkühlmittel 2WZ-TV» oder ein gleichwertiges silikat-, amin-,
nitrit- und boratfreies Kühlmittel auf Ethylenglykolbasis mit Langzeit-Hybrid-Technolo-
gie.
“Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Toyota-Original-Premium-
Langzeitkühlmittel 2WZ-TV» ist eine Mischung aus 50% Kühlmittel und 50%
entionisiertem Wasser. (Minimale Temperatur: -38 °C)
Weitere Informationen zu Kühlmitteln erhalten Sie bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Motorkühlmittel-Aus-
gleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und ausgerüsteter
Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit untersu-
chen.
1
2
3
