571-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
WARNUNG
■Verwendung eines Kinderrückhaltesystems
Bei Verwendung von Kinderrückhaltesystemen, die für dieses Fahrzeug nicht geeig-
net sind, ist der Säugling oder das Kind nicht ausreichend geschützt. Dadurch kann
es bei scharfem Bremsen oder einem Unfall zu lebensgefährlichen Verletzungen
kommen.
■ Vorsichtsmaßnahmen bei Verwendung von Kinderrückhaltesystemen
● Für einen wirksamen Schutz bei Unfällen oder scharfem Bremsen müssen Kinder
mit einem für das Alter und die Größe des Kindes geeigneten Sicherheitsgurt oder
Kinderrückhaltesystem im Fahrzeug gesichert werden. Das Halten von Kindern in
den Armen kann ein Kinderrückhaltesystem keinesfalls ersetzen. Selbst wenn Sie
angeschnallt sind und das Kind auf den Schoß nehmen, kann es bei einem Unfall
gegen die Frontscheibe oder andere Fahrzeugteile geschleudert werden.
● Toyota empfiehlt die Verwendung eines den gesetzlichen Normen sowie dem Alter
und Gewicht des Kindes entsprechenden Kinderrückhaltesystems, das auf dem
Rücksitz montiert wird. Unfallstatistiken belegen, dass auf den Rücksitzen ord-
nungsgemäß gesicherte Kinder sicherer sind als auf den Vordersitzen.
● Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhaltesystem auf dem
Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet ist.
( →S. 46)
Bei einem Unfall kann der sich schlagartig aufblasende vordere Beifahrer-Airbag
das Kind lebensgefährlich verletzen, wenn das nach hinten gerichtete Kinderrück-
haltesystem auf dem Beifahrersitz montiert ist.
● Ein nach vorn gerichtetes Kinderrückhaltesystem sollte aus Sicherheitsgründen
nur in absoluten Ausnahmefällen auf dem Beifahrersitz montiert werden. Ein Kin-
derrückhaltesystem, das einen oberen Befestigungsriemen erfordert, darf nicht auf
dem Beifahrersitz eingesetzt werden, da für den Beifahrersitz kein Anker für einen
Obergurt vorhanden ist. Stellen Sie die Rückenlehne so aufrecht wie möglich und
verschieben Sie den Sitz soweit wie möglich nach hinten, da der Beifahrerairbag
mit erheblicher Geschwindigkeit und Kraft aufgeblasen werden kann. Andernfalls
kann das Kind lebensgefährlich verletzt werden.
● Fahrzeuge mit SRS-Seiten-Airbags: Lassen Sie niemals zu, dass ein Kind den
Kopf oder ein anderes Körperteil gegen die Vordertür oder den Bereich des Sitzes
lehnt, aus dem sich die Seiten-Airbags entfalten, selbst wenn das Kind im Kinder-
rückhaltesystem untergebracht ist. Andernfalls kann der sich entfaltende Seiten-
Airbag dem Kind lebensgefährliche Verletzungen zufügen.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Lassen Sie nie zu, dass ein Kind den
Kopf oder einen anderen Körperteil gegen die Tür oder den Sitzbereich, die vor-
dere und hintere Dachsäule oder die Dachlängsträger lehnt, aus der sich der SRS-
Seiten-Airbag bzw. SRS-Kopf-Seiten-Airbag entfaltet, und zwar auch dann nicht,
wenn das Kind durch ein Kinderrückhaltesystem gesichert ist. Andernfalls kann der
sich entfaltende SRS-Seiten-Airbag bzw. Kopf-Seiten-Airbag dem Kind lebensge-
fährliche Verletzungen zufügen.

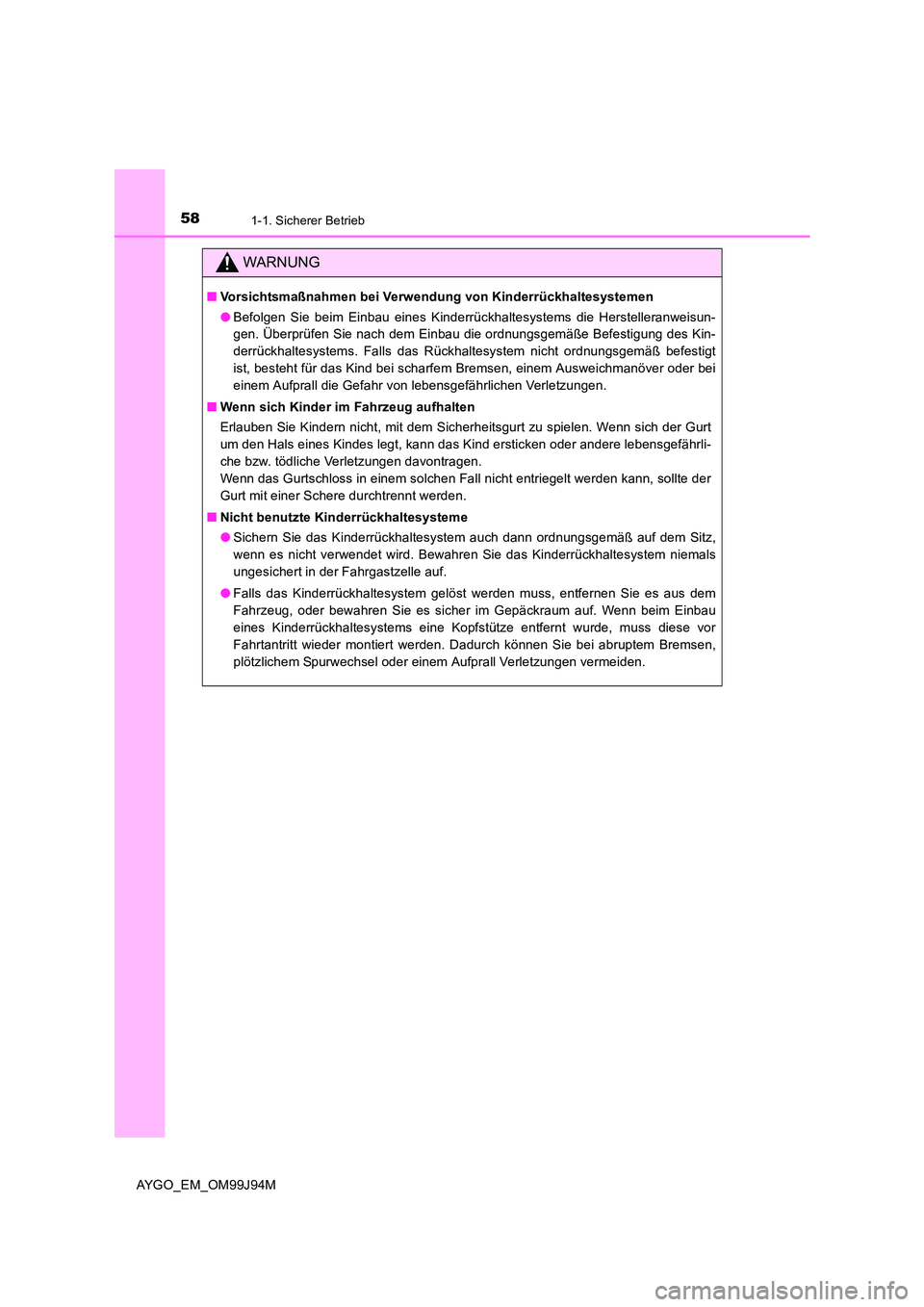

581-1. Sicherer Betrieb
AYGO_EM_OM99J94M
WARNUNG
■Vorsichtsmaßnahmen bei Verwendung von Kinderrückhaltesystemen
● Befolgen Sie beim Einbau eines Kinderrückhaltesystems die Herstelleranweisun-
gen. Überprüfen Sie nach dem Einbau die ordnungsgemäße Befestigung des Kin-
derrückhaltesystems. Falls das Rückhaltesystem nicht ordnungsgemäß befestigt
ist, besteht für das Kind bei scharfem Bremsen, einem Ausweichmanöver oder bei
einem Aufprall die Gefahr von lebensgefährlichen Verletzungen.
■ Wenn sich Kinder im Fahrzeug aufhalten
Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefährli-
che bzw. tödliche Verletzungen davontragen.
Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann, sollte der
Gurt mit einer Schere durchtrennt werden.
■ Nicht benutzte Kinderrückhaltesysteme
● Sichern Sie das Kinderrückhaltesystem auch dann ordnungsgemäß auf dem Sitz,
wenn es nicht verwendet wird. Bewahren Sie das Kinderrückhaltesystem niemals
ungesichert in der Fahrgastzelle auf.
● Falls das Kinderrückhaltesystem gelöst werden muss, entfernen Sie es aus dem
Fahrzeug, oder bewahren Sie es sicher im Gepäckraum auf. Wenn beim Einbau
eines Kinderrückhaltesystems eine Kopfstütze entfernt wurde, muss diese vor
Fahrtantritt wieder montiert werden. Dadurch können Sie bei abruptem Bremsen,
plötzlichem Spurwechsel oder einem Aufprall Verletzungen vermeiden.

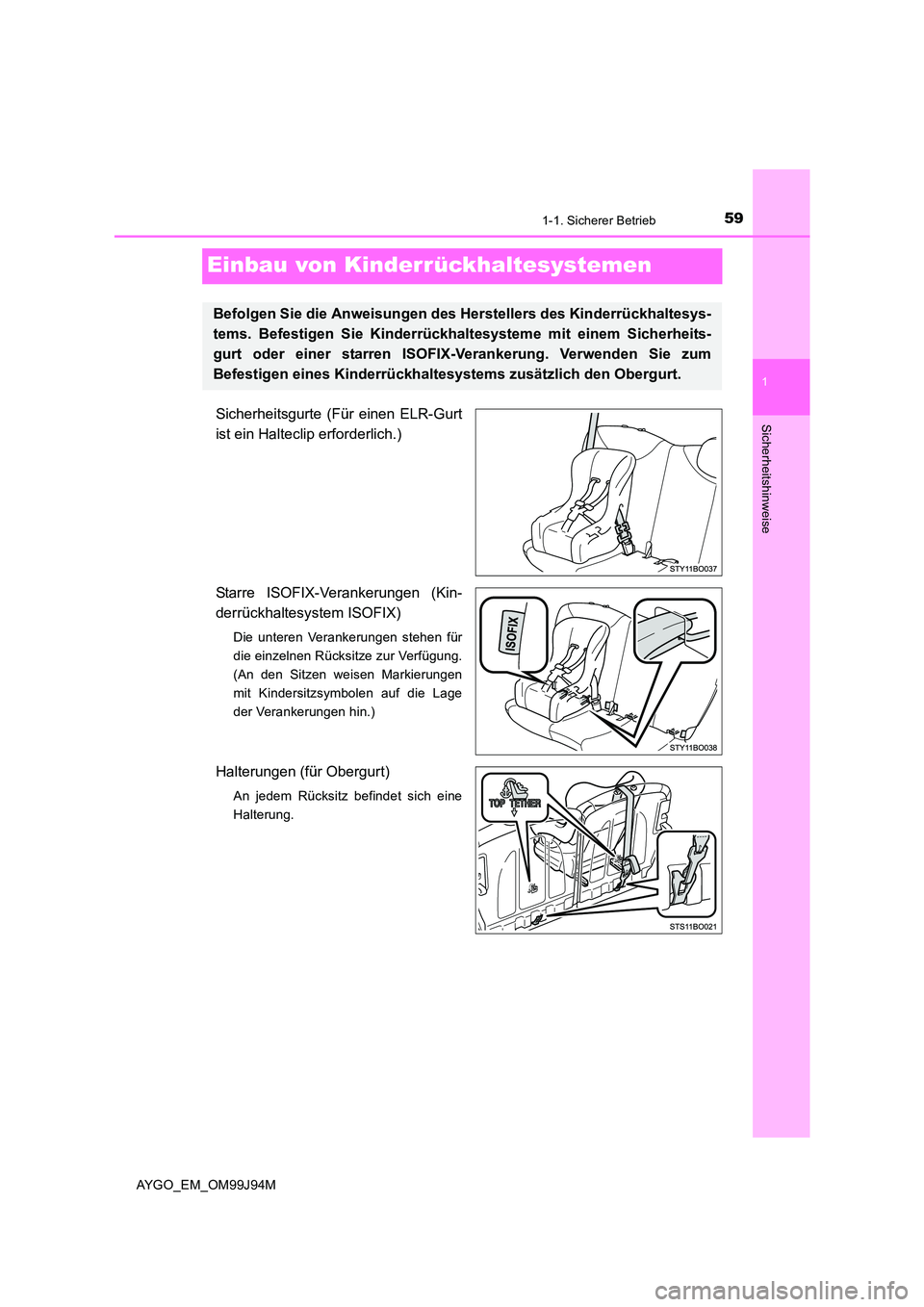

591-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
Einbau von Kinderrückhaltesystemen
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich.)
Starre ISOFIX-Verankerungen (Kin-
derrückhaltesystem ISOFIX)
Die unteren Verankerungen stehen für
die einzelnen Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
Halterungen (für Obergurt)
An jedem Rücksitz befindet sich eine
Halterung.
Befolgen Sie die Anweisungen des Herstellers des Kinderrückhaltesys-
tems. Befestigen Sie Kinderrückhal tesysteme mit einem Sicherheits-
gurt oder einer starren ISOFIX-Verankerung. Verwenden Sie zum
Befestigen eines Kinderrückhalt esystems zusätzlich den Obergurt.

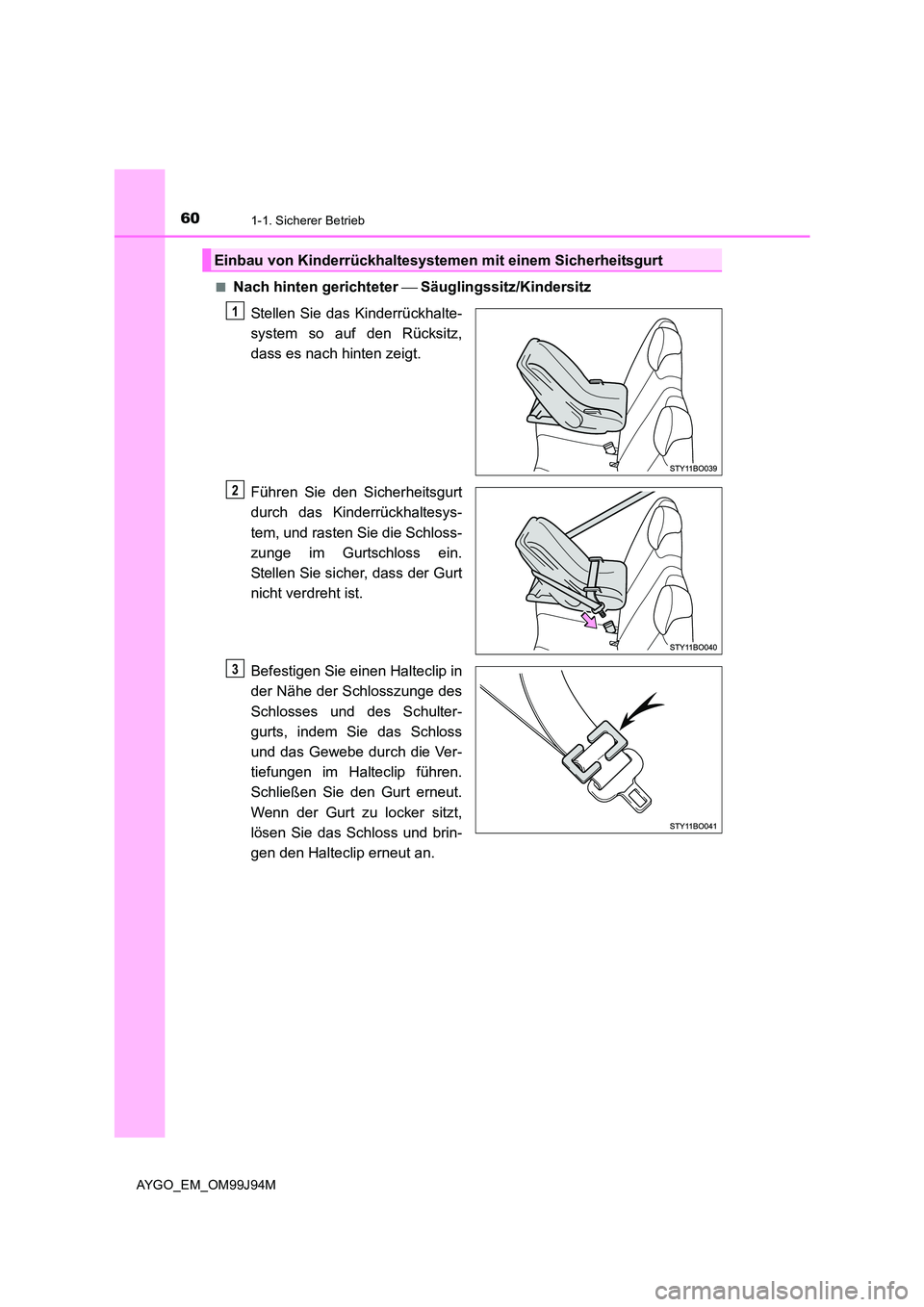

601-1. Sicherer Betrieb
AYGO_EM_OM99J94M
■Nach hinten gerichteter  Säuglingssitz/Kindersitz
Stellen Sie das Kinderrückhalte-
system so auf den Rücksitz,
dass es nach hinten zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
1
2
3

611-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
■Nach vorn gerichtet  Kindersitz
Stellen Sie das Kinderrückhalte-
system so auf den Sitz, dass es
nach vorne zeigt.
Wenn eine Kopfstütze den Einbau
des Kinderrückhaltesystems behin-
dert, nahmen Sie vor dem Einbau
des Kinderrückhaltesystems die
Kopfstütze ab. ( →S. 130)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
1
2
3

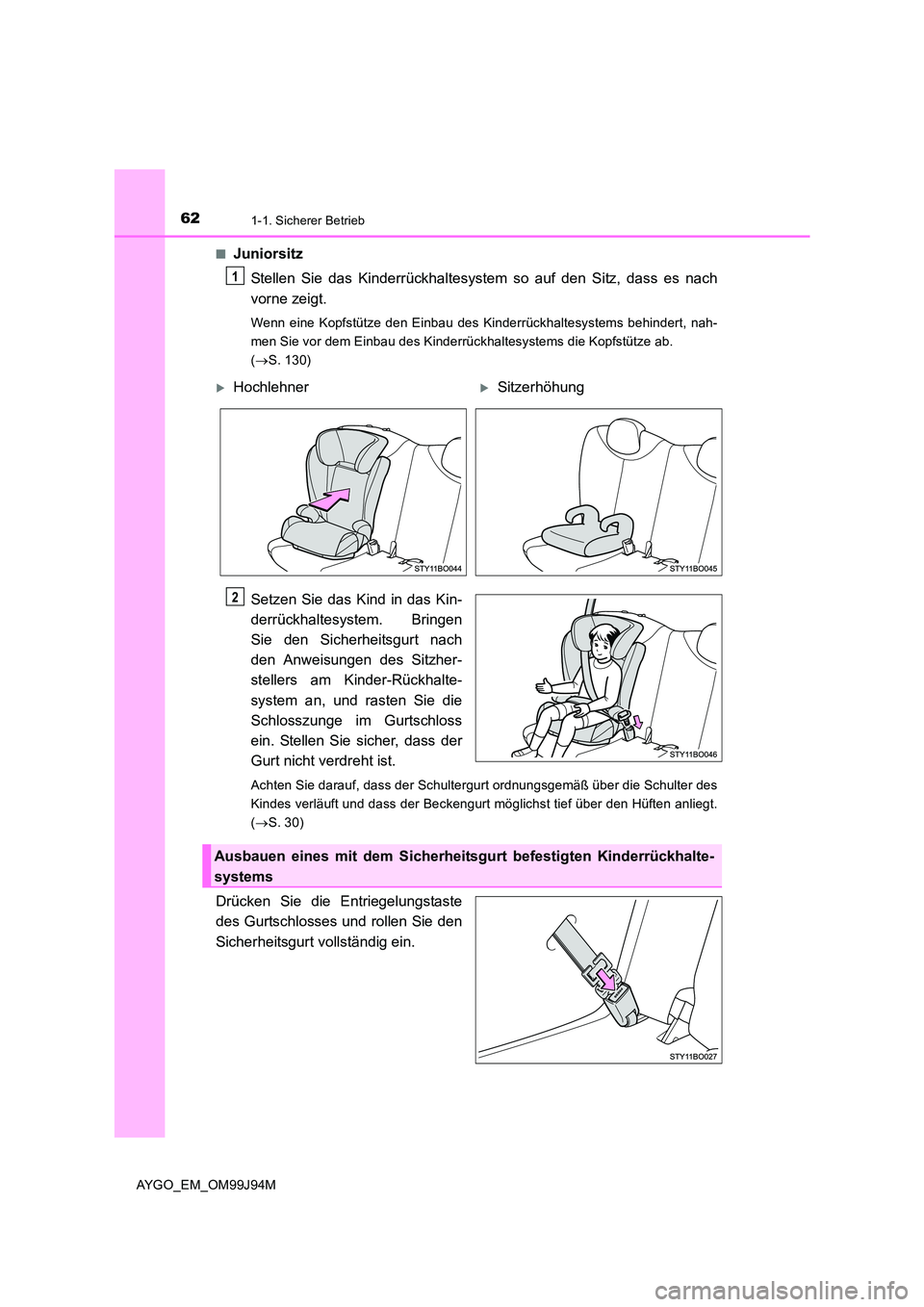

621-1. Sicherer Betrieb
AYGO_EM_OM99J94M
■Juniorsitz
Stellen Sie das Kinderrückhaltesystem so auf den Sitz, dass es nach
vorne zeigt.
Wenn eine Kopfstütze den Einbau des Kinderrückhaltesystems behindert, nah-
men Sie vor dem Einbau des Kinderrückhaltesystems die Kopfstütze ab.
( →S. 130)
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinder-Rückhalte-
system an, und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schultergurt ordnungsgemäß über die Schulter des
Kindes verläuft und dass der Beckengurt möglichst tief über den Hüften anliegt.
( →S. 30)
Drücken Sie die Entriegelungstaste
des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
1
XHochlehnerXSitzerhöhung
2
Ausbauen eines mit dem Sicherheit sgurt befestigten Kinderrückhalte-
systems

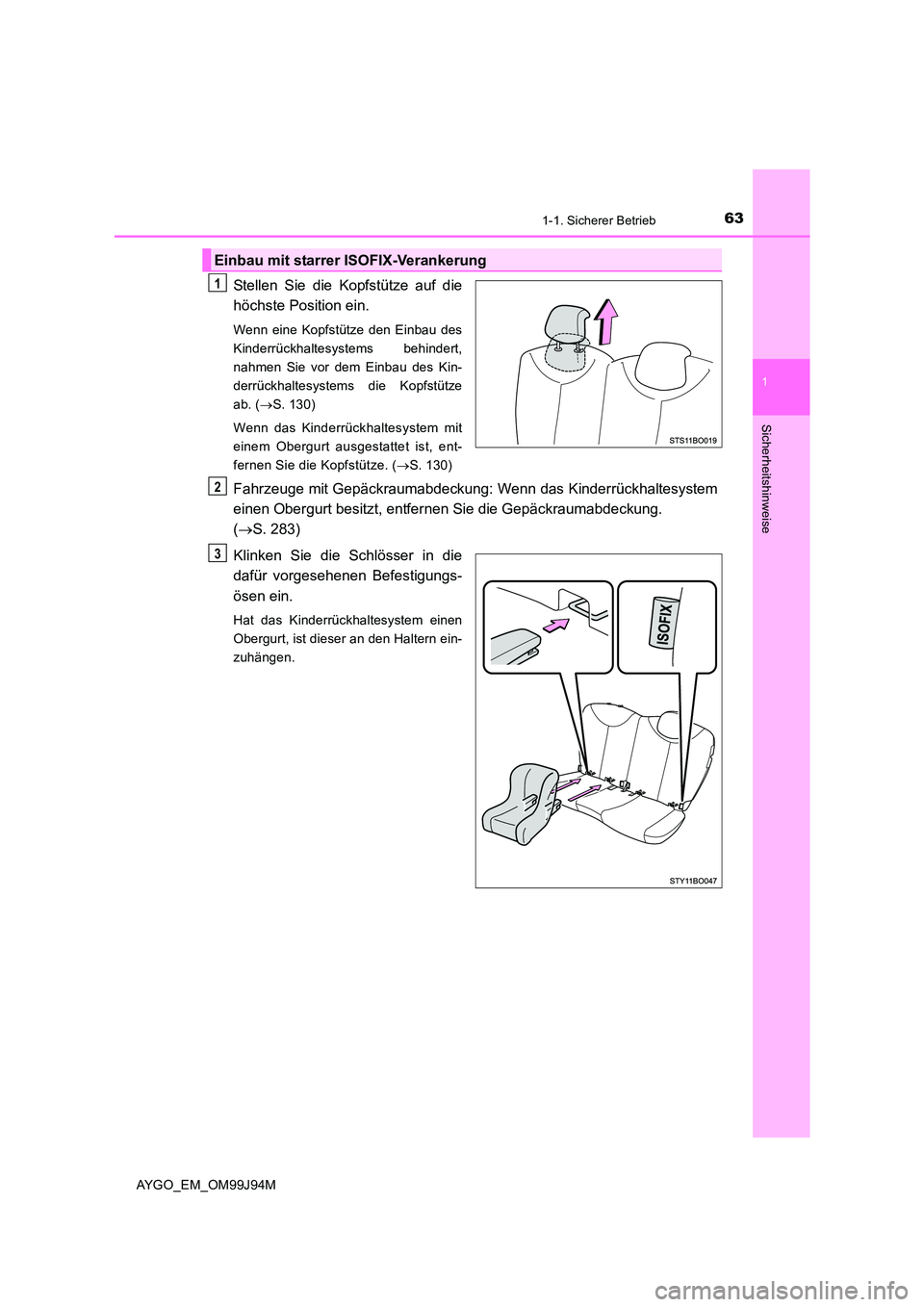

631-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
Stellen Sie die Kopfstütze auf die
höchste Position ein.
Wenn eine Kopfstütze den Einbau des
Kinderrückhaltesystems behindert,
nahmen Sie vor dem Einbau des Kin-
derrückhaltesystems die Kopfstütze
ab. ( →S. 130)
Wenn das Kinderrückhaltesystem mit
einem Obergurt ausgestattet ist, ent-
fernen Sie die Kopfstütze. ( →S. 130)
Fahrzeuge mit Gepäckraumabdeckung: Wenn das Kinderrückhaltesystem
einen Obergurt besitzt, entfernen Sie die Gepäckraumabdeckung.
( →S. 283)
Klinken Sie die Schlösser in die
dafür vorgesehenen Befestigungs-
ösen ein.
Hat das Kinderrückhaltesystem einen
Obergurt, ist dieser an den Haltern ein-
zuhängen.
Einbau mit starrer ISOFIX-Verankerung
1
2
3

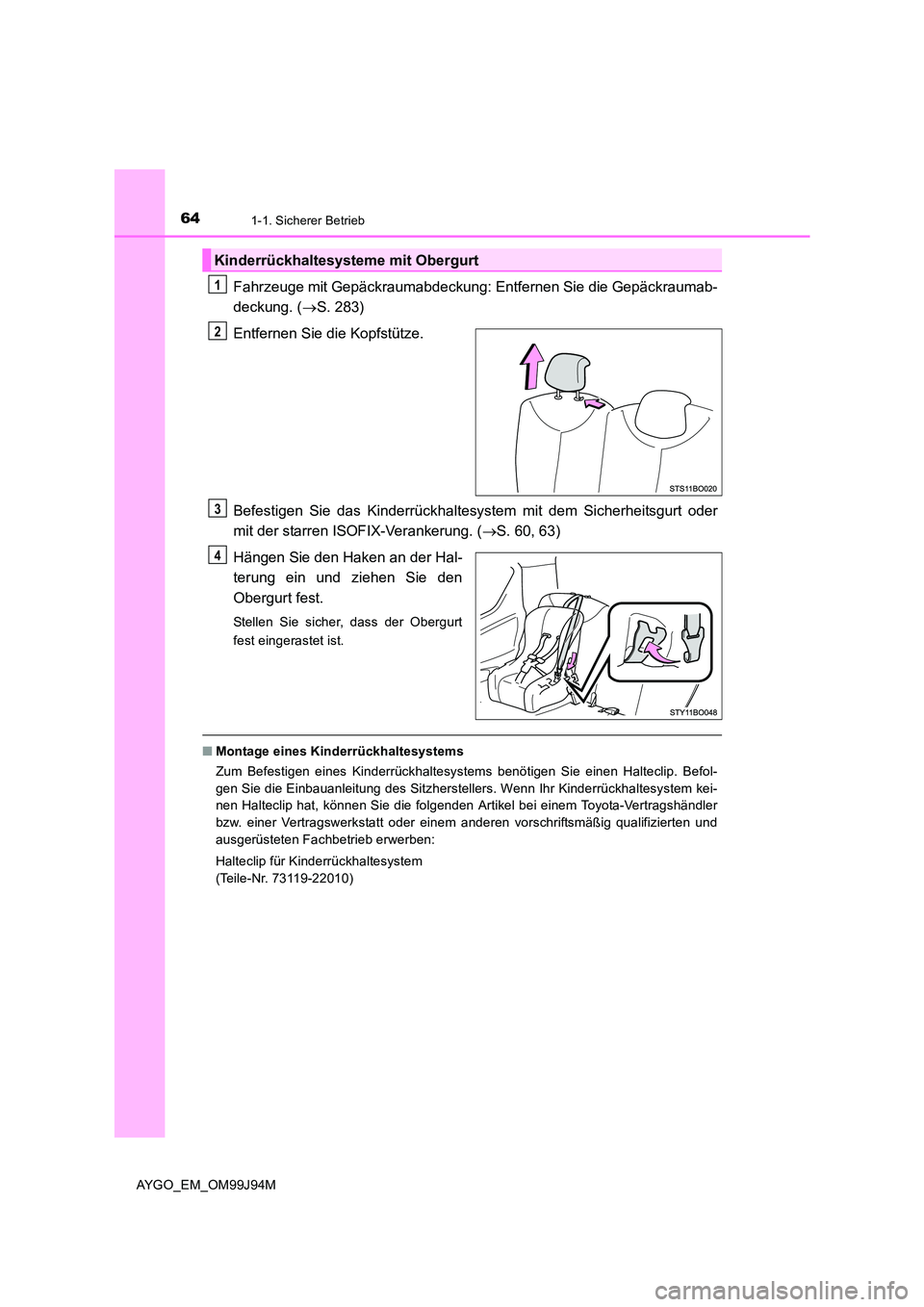

641-1. Sicherer Betrieb
AYGO_EM_OM99J94M
Fahrzeuge mit Gepäckraumabdeckung: Entfernen Sie die Gepäckraumab-
deckung. ( →S. 283)
Entfernen Sie die Kopfstütze.
Befestigen Sie das Kinderrückhaltesystem mit dem Sicherheitsgurt oder
mit der starren ISOFIX-Verankerung. ( →S. 60, 63)
Hängen Sie den Haken an der Hal-
terung ein und ziehen Sie den
Obergurt fest.
Stellen Sie sicher, dass der Obergurt
fest eingerastet ist.
■ Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesystems benötigen Sie einen Halteclip. Befol-
gen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrückhaltesystem kei-
nen Halteclip hat, können Sie die folgenden Artikel bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb erwerben:
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
Kinderrückhaltesysteme mit Obergurt
1
2
3
