3778-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99J94M
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und
zum Ein- und Ausbau von Schneeketten.
● Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagenhe-
ber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Positionieren Sie den Wagenheber ordnungsgemäß am Ansatzpunkt.
● Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenhe-
ber angehoben ist.
● Starten Sie nicht den Motor und oder bewegen Sie nicht das Fahrzeug, wenn das
Fahrzeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erfor-
derlich.
● Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit
einem Untersetzbock ab.
● Stellen Sie das Fahrzeug auf einem ebenen, festen Untergrund ab, ziehen Sie die
Feststellbremse fest an und stellen Sie den Schalthebel auf E, M oder R (Fahr-
zeuge mit Multi-Mode-Schaltgetriebe) oder R (Fahrzeuge mit Schaltgetriebe). Blo-
ckieren Sie gegebenenfalls das Rad, das sich diagonal gegenüber dem Rad
befindet, das gewechselt wird.
● Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im
näheren Umfeld des Fahrzeugs aufhalten. Sollten sich Personen im Umfeld des
Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.

3788-2. Maßnahmen im Notfall
AYGO_EM_OM99J94M
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie den Wagenheber her-
aus.

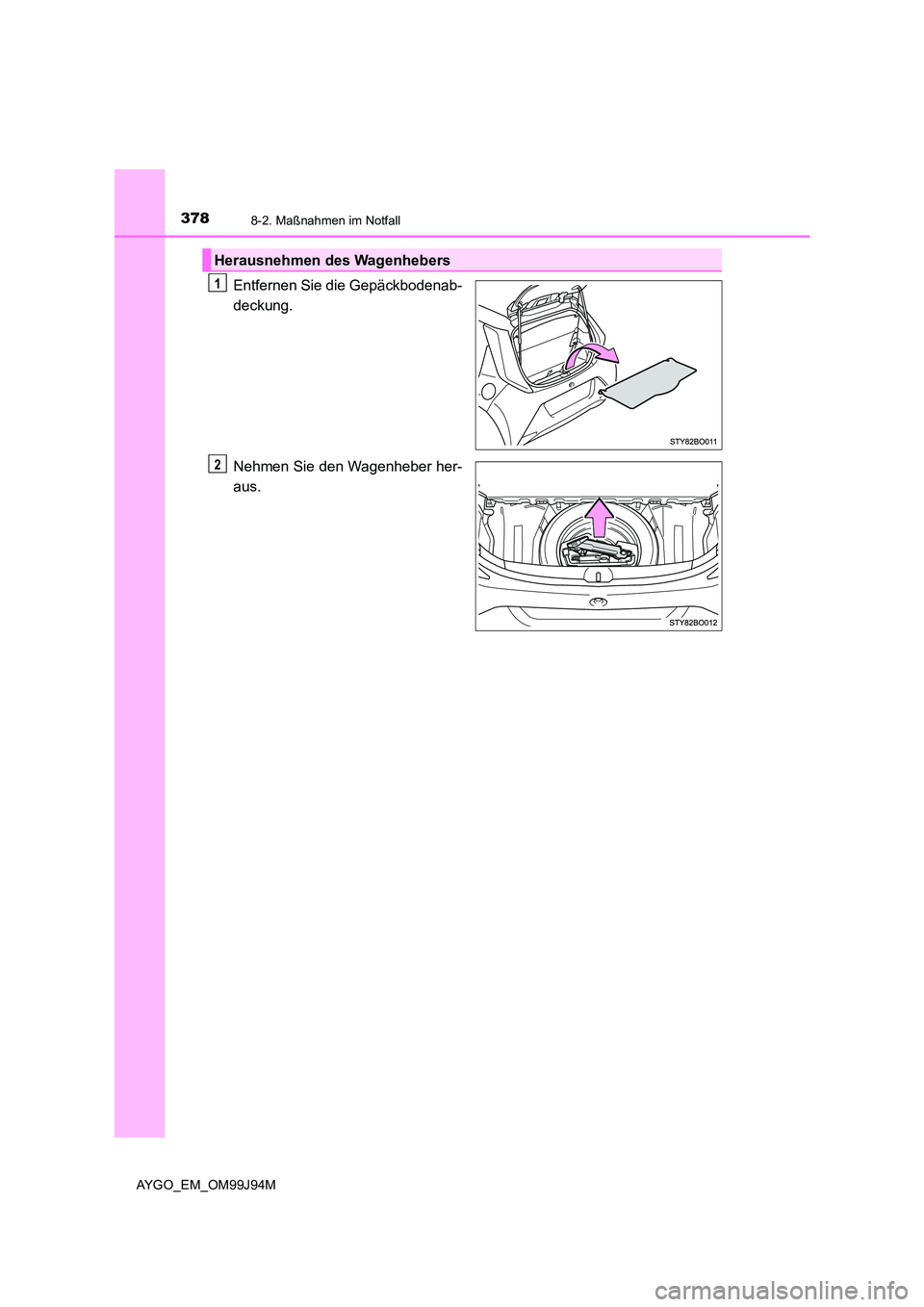

Herausnehmen des Wagenhebers
1
2

3798-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99J94M
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie die Werkzeugschale
heraus und lösen Sie die mittlere
Befestigung.
Reserverad herausnehmen
1
2
WARNUNG
■ Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.

3808-2. Maßnahmen im Notfall
AYGO_EM_OM99J94M
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Nehmen Sie die Radzierkappe mittels Schlüssel ab.
Platzieren Sie zum Schutz der Radzierkappe einen Lappen zwischen Schrauben-
dreher und Rad-Zierkappe (siehe Abbildung).

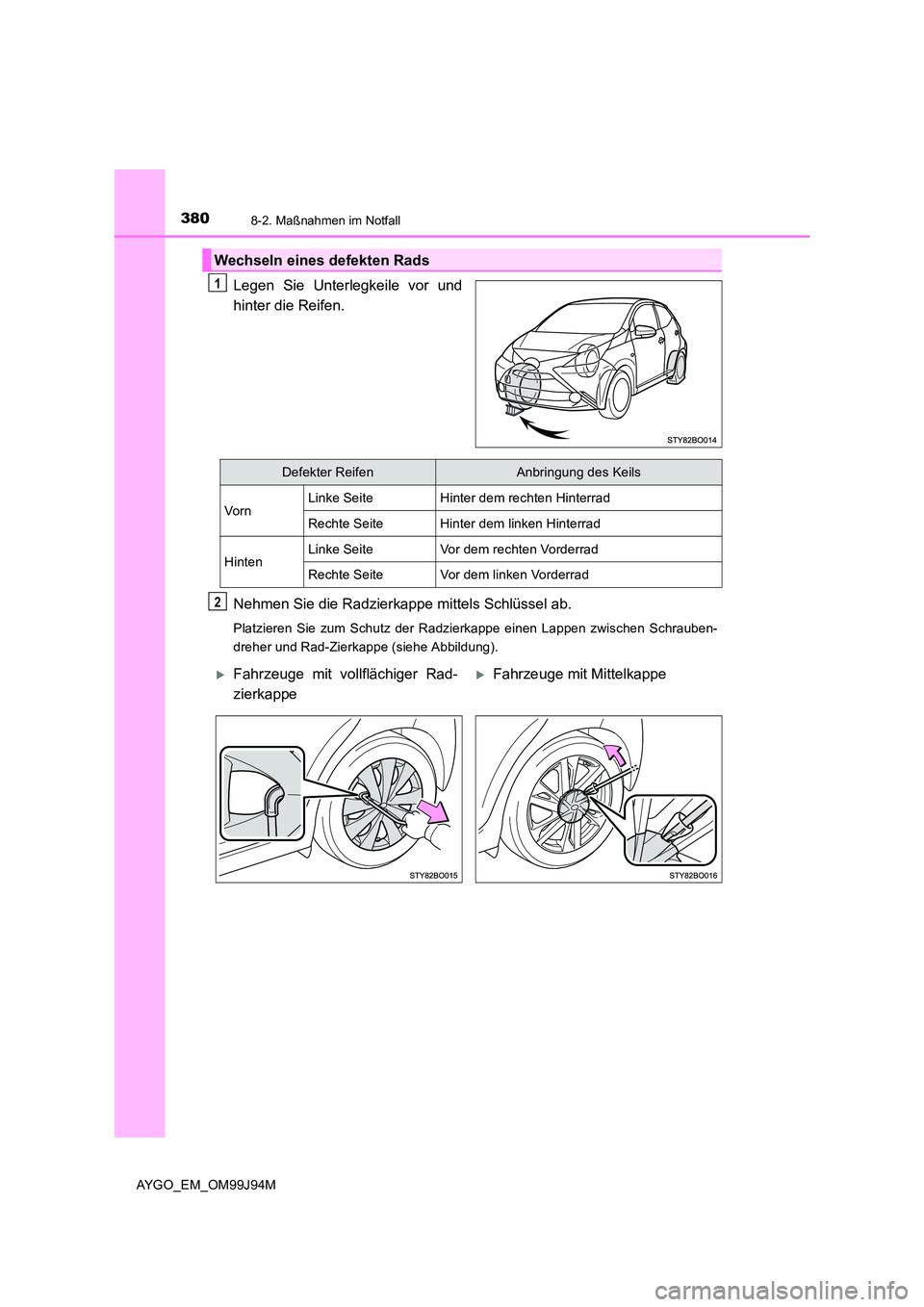

Wechseln eines defekten Rads
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
XFahrzeuge mit vollflächiger Rad-
zierkappe
XFahrzeuge mit Mittelkappe

3818-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99J94M
Lösen Sie die Radbolzen leicht
(eine Umdrehung).
Drehen Sie den Wagenheber, bis
dessen Kerbe den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Ansatzpunkts
befinden sich unter dem Schweller. Sie
geben die Positionen des Ansatzpunk-
tes an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radbolzen, und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
3
4
5
6

3828-2. Maßnahmen im Notfall
AYGO_EM_OM99J94M
WARNUNG
■Wechseln eines defekten Rads
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer Ver-
letzungen.
• Versuchen Sie nicht, die Radzierkappe mit der Hand abzunehmen. Seien Sie
vorsichtig im Umgang mit der Zierkappe, um Verletzungen zu vermeiden.
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind das Scheibenrad und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu
Verbrennungen führen.
● Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radbolzen lockern und der Reifen abfällt, was tödliche oder schwere Verletzungen
zur Folge haben kann.
• Verwenden Sie nie Öl oder Fett für die Radbolzen.
Öl und Fett können dazu führen, dass die Radbolzen zu fest angezogen wer-
den, wodurch Bolzen oder Felgen beschädigt werden können. Entfernen Sie Öl
oder Fett von Radbolzen bzw. Radmuttern.
• Ziehen Sie die Radbolzen nach dem Radwechsel so bald wie möglich mit einem
Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Verwenden Sie bei der Montage eines Reifens nur Radbolzen, die eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Bolzen, die Bolzengewinde oder die Bolzenbohrungen des Rads
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

3838-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99J94M
Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radbolzen während der Fahrt
lösen und das Rad abfällt.
Montieren Sie das Reserverad und ziehen Sie alle Radbolzen locker von
Hand etwa gleich fest an.
Ziehen Sie beim Austausch einer
Stahlfelge durch eine andere Stahl-
felge die Radbolzen an, bis der
verjüngte Teil den Sitz des Schei-
benrads leicht berührt.
Ziehen Sie beim Austausch eines
Leichtmetallrads durch eine Stahl-
felge die Radbolzen an, bis der
verjüngte Teil den Sitz des Schei-
benrads leicht berührt.
Senken Sie das Fahrzeug ab.

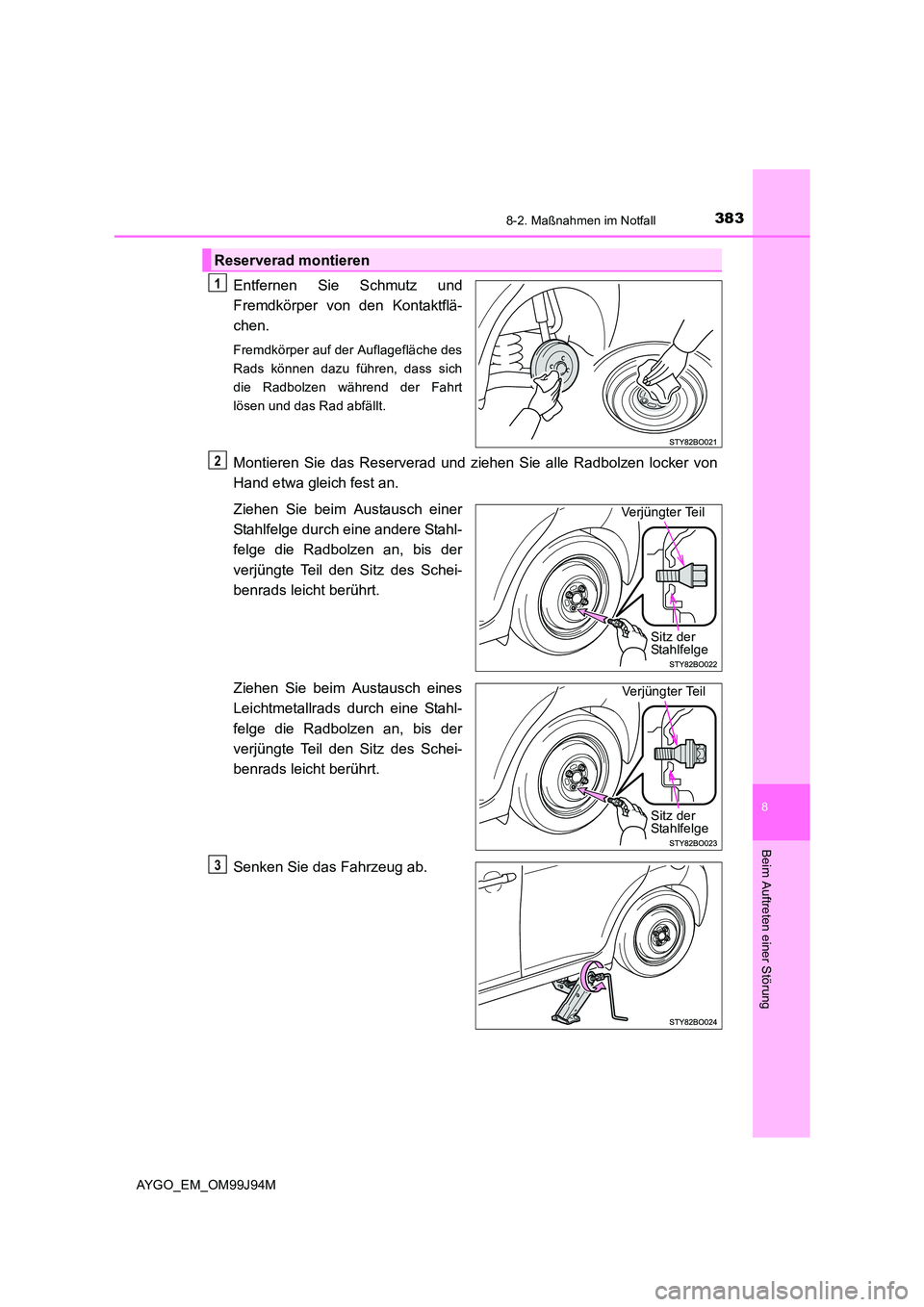

Reserverad montieren
1
2
Verjüngter Teil
Sitz der Stahlfelge
Verjüngter Teil
Sitz der Stahlfelge
3

3848-2. Maßnahmen im Notfall
AYGO_EM_OM99J94M

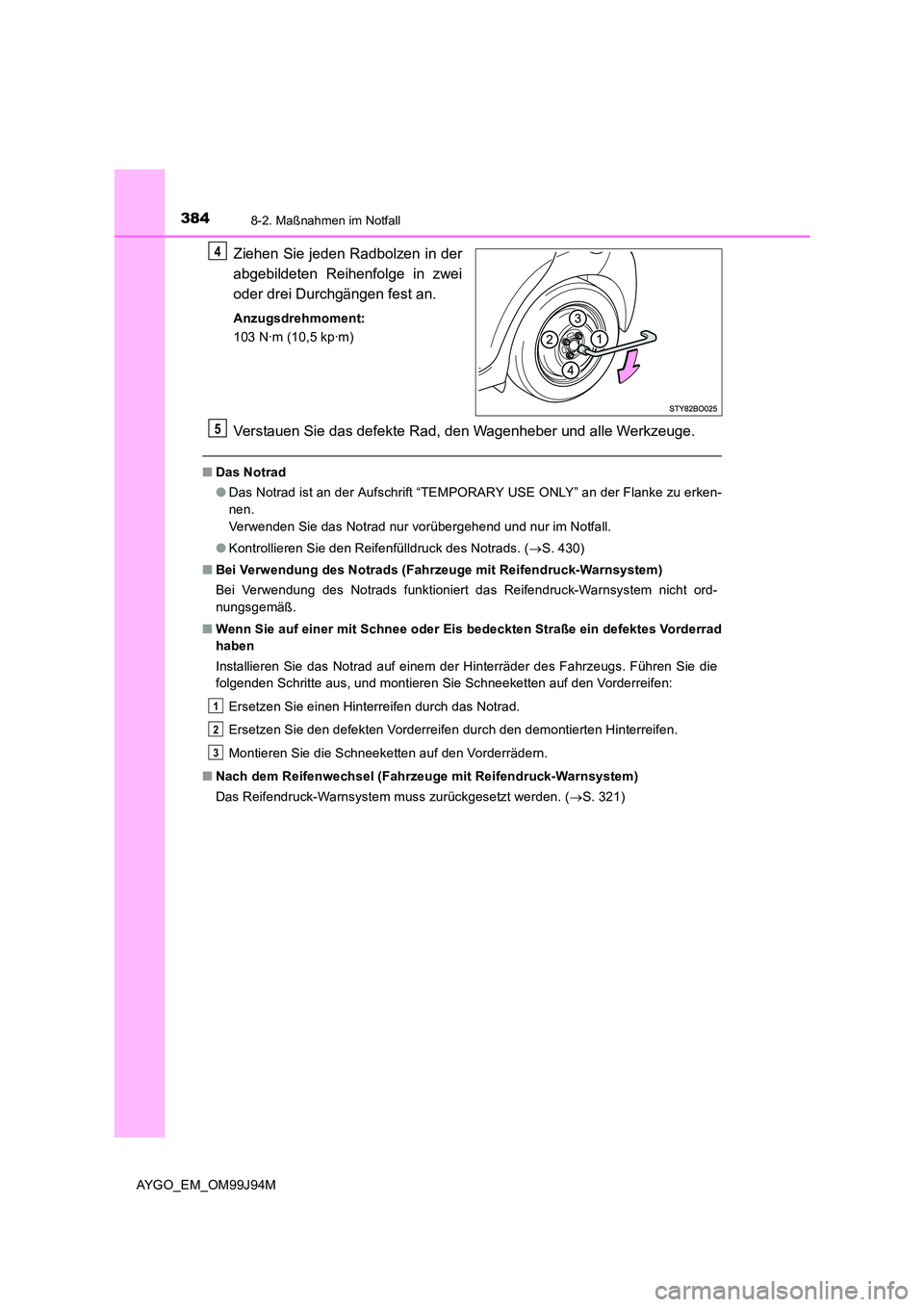

Ziehen Sie jeden Radbolzen in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.
■ Das Notrad
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Kontrollieren Sie den Reifenfülldruck des Notrads. (→S. 430)
■ Bei Verwendung des Notrads (Fahrzeuge mit Reifendruck-Warnsystem)
Bei Verwendung des Notrads funktioniert das Reifendruck-Warnsystem nicht ord-
nungsgemäß.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Installieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.
■ Nach dem Reifenwechsel (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem muss zurückgesetzt werden. ( →S. 321)
4
5
1
2
3
