2015 TOYOTA AYGO Betriebsanleitungen (in German)

491-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M

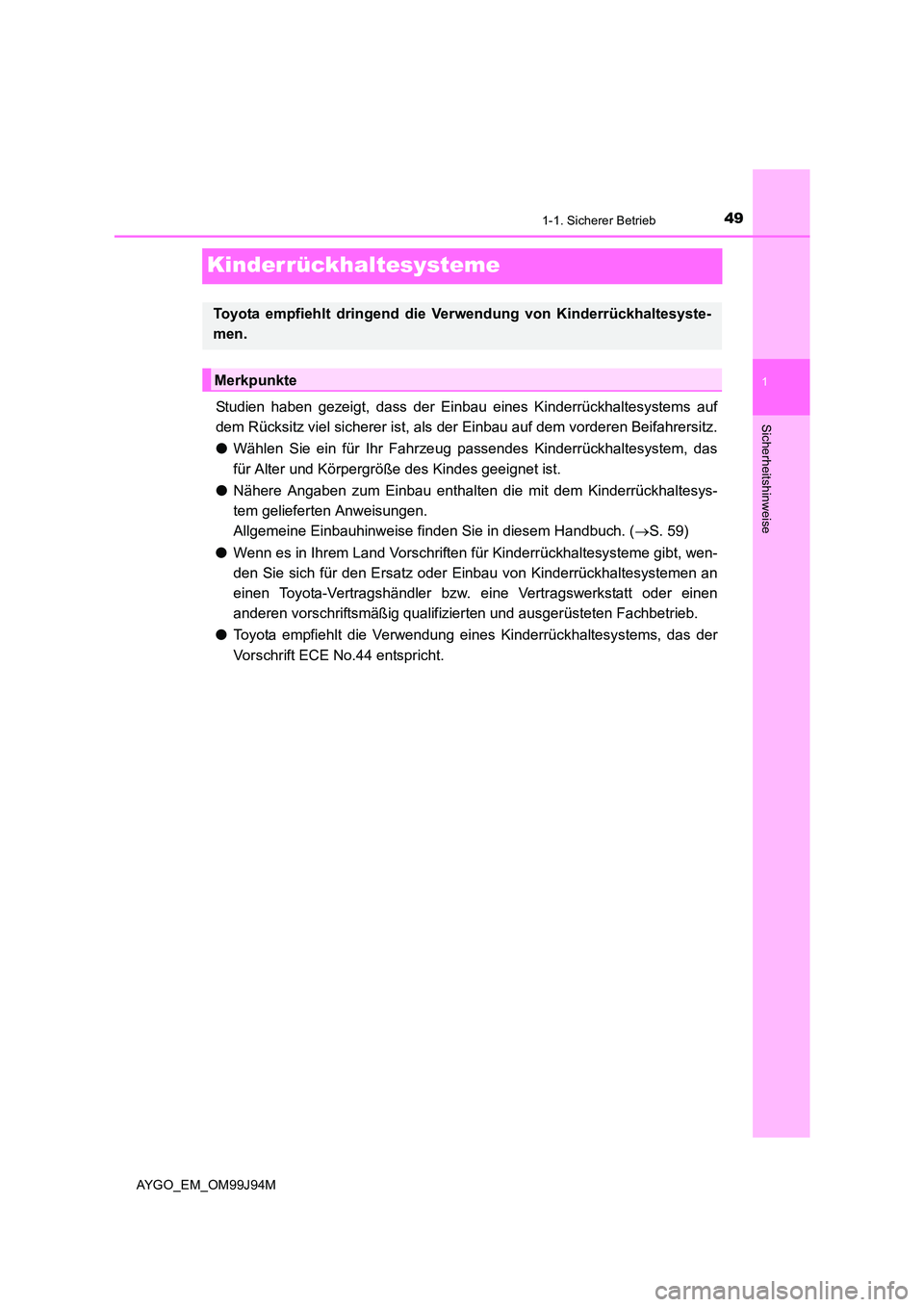

Kinderrückhaltesysteme
Studien haben gezeigt, dass der Einbau eines Kinderrückhaltesystems auf
dem Rücksitz viel sicherer ist, als der Einbau auf dem vorderen Beifahrersitz.
● Wählen Sie ein für Ihr Fahrzeug passendes Kinderrückhaltesystem, das
für Alter und Körpergröße des Kindes geeignet ist.
● Nähere Angaben zum Einbau enthalten die mit dem Kinderrückhaltesys-
tem gelieferten Anweisungen.
Allgemeine Einbauhinweise finden Sie in diesem Handbuch. ( →S. 59)
● Wenn es in Ihrem Land Vorschriften für Kinderrückhaltesysteme gibt, wen-
den Sie sich für den Ersatz oder Einbau von Kinderrückhaltesystemen an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Toyota empfiehlt die Verwendung eines Kinderrückhaltesystems, das der
Vorschrift ECE No.44 entspricht.
Toyota empfiehlt dringend die Verwendung von Kinderrückhaltesyste-
men.
Merkpunkte

501-1. Sicherer Betrieb
AYGO_EM_OM99J94M

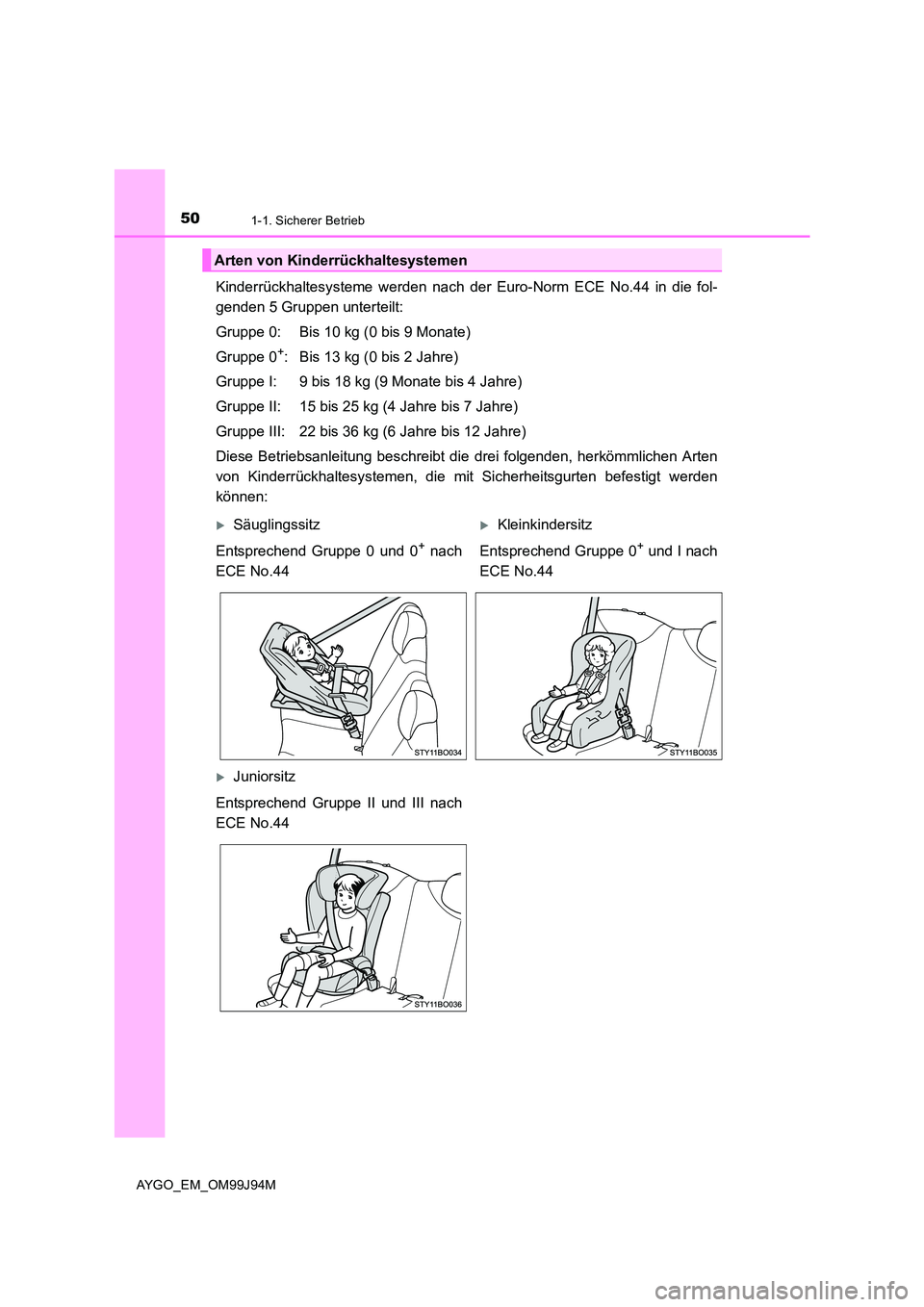

Kinderrückhaltesysteme werden nach der Euro-Norm ECE No.44 in die fol-
genden 5 Gruppen unterteilt:
Gruppe 0: Bis 10 kg (0 bis 9 Monate)
Gruppe 0+: Bis 13 kg (0 bis 2 Jahre)
Gruppe I: 9 bis 18 kg (9 Monate bis 4 Jahre)
Gruppe II: 15 bis 25 kg (4 Jahre bis 7 Jahre)
Gruppe III: 22 bis 36 kg (6 Jahre bis 12 Jahre)
Diese Betriebsanleitung beschreibt di e drei folgenden, herkömmlichen Arten
von Kinderrückhaltesystemen, die mit Sicherheitsgurten befestigt werden
können:
Arten von Kinderrückhaltesystemen
XSäuglingssitzXKleinkindersitz
Entsprechend Gruppe 0 und 0+ nach
ECE No.44
Entsprechend Gruppe 0+ und I nach
ECE No.44
XJuniorsitz
Entsprechend Gruppe II und III nach
ECE No.44

511-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M

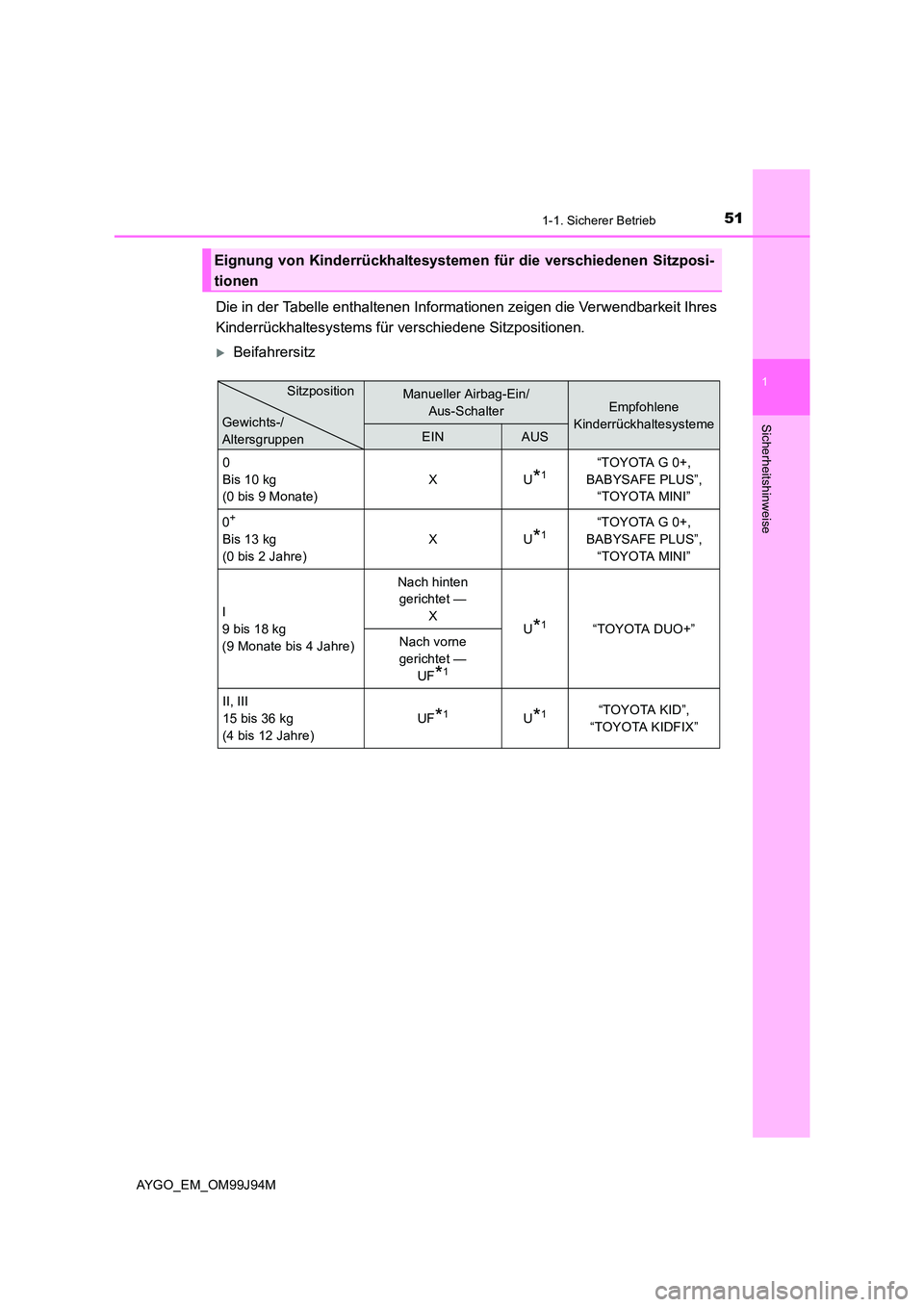

Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
XBeifahrersitz
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen
Manueller Airbag-Ein/
Aus-SchalterEmpfohlene
KinderrückhaltesystemeEINAUS
0
Bis 10 kg
(0 bis 9 Monate)
XU*1“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
0+
Bis 13 kg
(0 bis 2 Jahre)
XU*1“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
I
9 bis 18 kg
(9 Monate bis 4 Jahre)
Nach hinten
gerichtet —
X U*1“TOYOTA DUO+”Nach vorne
gerichtet —
UF*1
II, III
15 bis 36 kg
(4 bis 12 Jahre)
UF*1U*1“TOYOTA KID”,
“TOYOTA KIDFIX”
Gewichts-/
Altersgruppen
Sitzposition

521-1. Sicherer Betrieb
AYGO_EM_OM99J94M

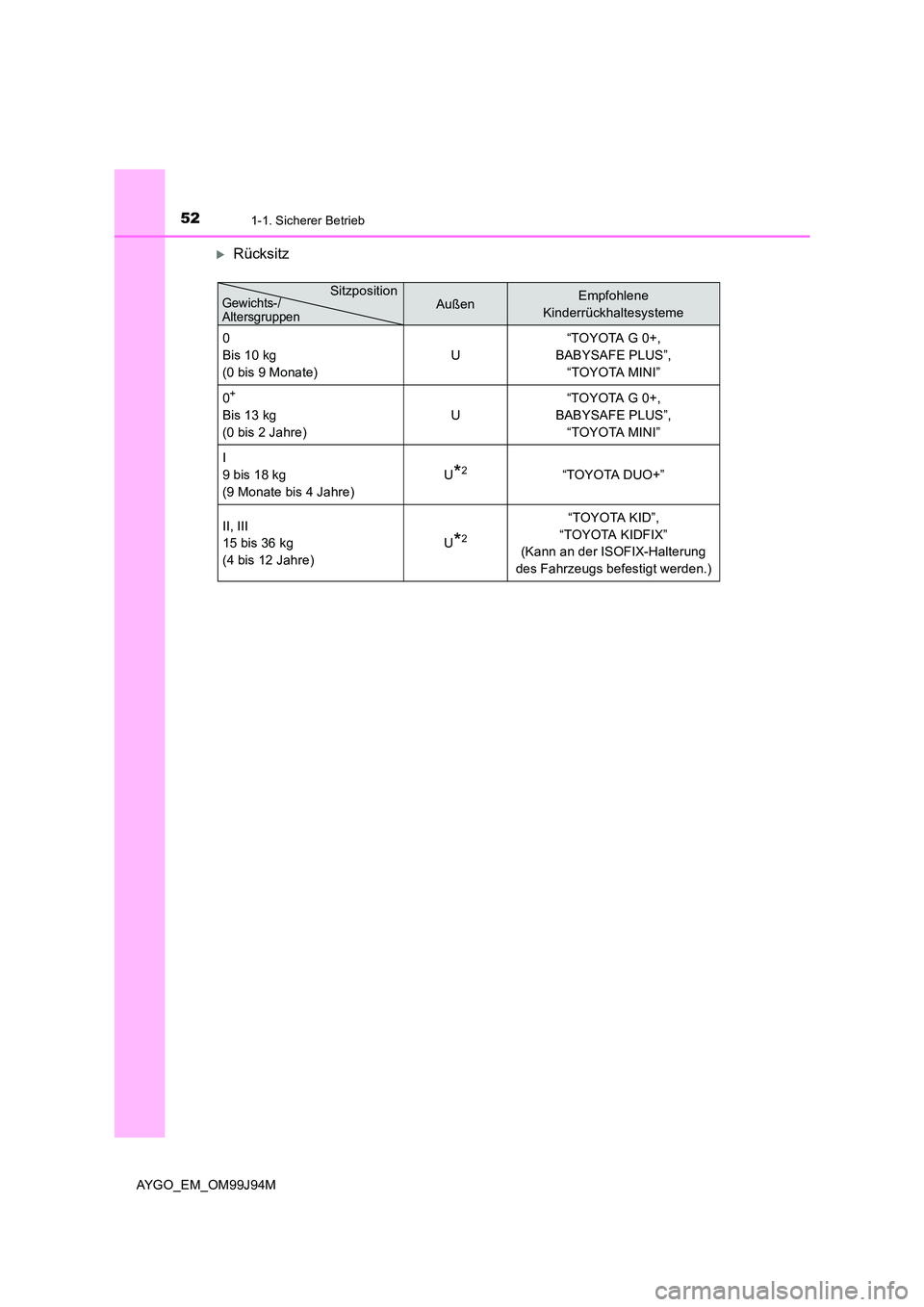

XRücksitz
AußenEmpfohlene
Kinderrückhaltesysteme
0
Bis 10 kg
(0 bis 9 Monate)
U
“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
0+
Bis 13 kg
(0 bis 2 Jahre)
U
“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
I
9 bis 18 kg
(9 Monate bis 4 Jahre)
U*2“TOYOTA DUO+”
II, III
15 bis 36 kg
(4 bis 12 Jahre)
U*2
“TOYOTA KID”,
“TOYOTA KIDFIX”
(Kann an der ISOFIX-Halterung
des Fahrzeugs befestigt werden.)
Gewichts-/ Altersgruppen
Sitzposition

531-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
In obiger Tabelle enthaltene Abkürzungen:
U: Geeignet für Kinderrückhaltesysteme der Kategorie “universal”, die für
diese Gewichts- bzw. Altersgruppe zugelassen sind.
UF: Geeignet für nach vorne gerichtete Kinderrückhaltesysteme der Katego-
rie “universal”, die fü r diese Gewichts- bzw. Altersgruppe zugelassen
sind.
X: Keine geeignete Sitzposition für Kinder dieser Gewichts-/Altersgruppe.
*1: Stellen Sie die Lehne des Vordersitzes in die aufrechte Position.
Wenn der Beifahrersitz mit einer Höhenverstellung ausgestattet ist,
muss diese in die höchste Position gebracht werden.
Gehen Sie wie folgt vor:
• Einbau eines Säuglingssitzes mit Trägerelement
Wenn beim Einsetzen des Säuglingssitzes in das Trägerelement die
Rückenlehne im Weg ist, stellen Sie die Rückenlehne so weit nach
hinten, dass der Einbau des Sitzes nicht behindert wird.
• Einbau eines nach vorn gerichteten Kindersitzes
Wenn der Kindersitz nicht an der Rückenlehne anliegt, verstellen Sie
die Rückenlehne so weit, dass ein Kontakt zum Kindersitz besteht.
Wenn die Schulterverankerung des Sicherheitsgurts über die Gurt-
führung des Kindersitzes hinausragt, verschieben Sie das Sitzkissen
nach vorn.
• Einbau eines Juniorsitzes
Wenn sich das Kind im Kinderrückhaltesystem in einer extrem auf-
rechten Position befindet, stel len Sie die Rückenlehne auf eine
bequemere Position ein.
Wenn die Schulterverankerung des Sicherheitsgurts über die Gurt-
führung des Kindersitzes hinausragt, verschieben Sie das Sitzkissen
nach vorn.
*2: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrück-
haltesystems behindert und demontiert werden kann, entfernen Sie sie.
● Stellen Sie den Beifahrersitz so ein, dass genügend Platz für das Kind und
das Kinderrückhaltesystem vorhanden ist.
● Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
● Auch andere Kinderrückhaltesysteme, die sich von den in der Tabelle
genannten Kinderrückhaltesystemen unterscheiden, sind verwendbar. Die
Eignung dieser Systeme muss jedoch durch den Hersteller und den Händ-
ler des Kinderrückhaltesystems bestätigt werden.

541-1. Sicherer Betrieb
AYGO_EM_OM99J94M

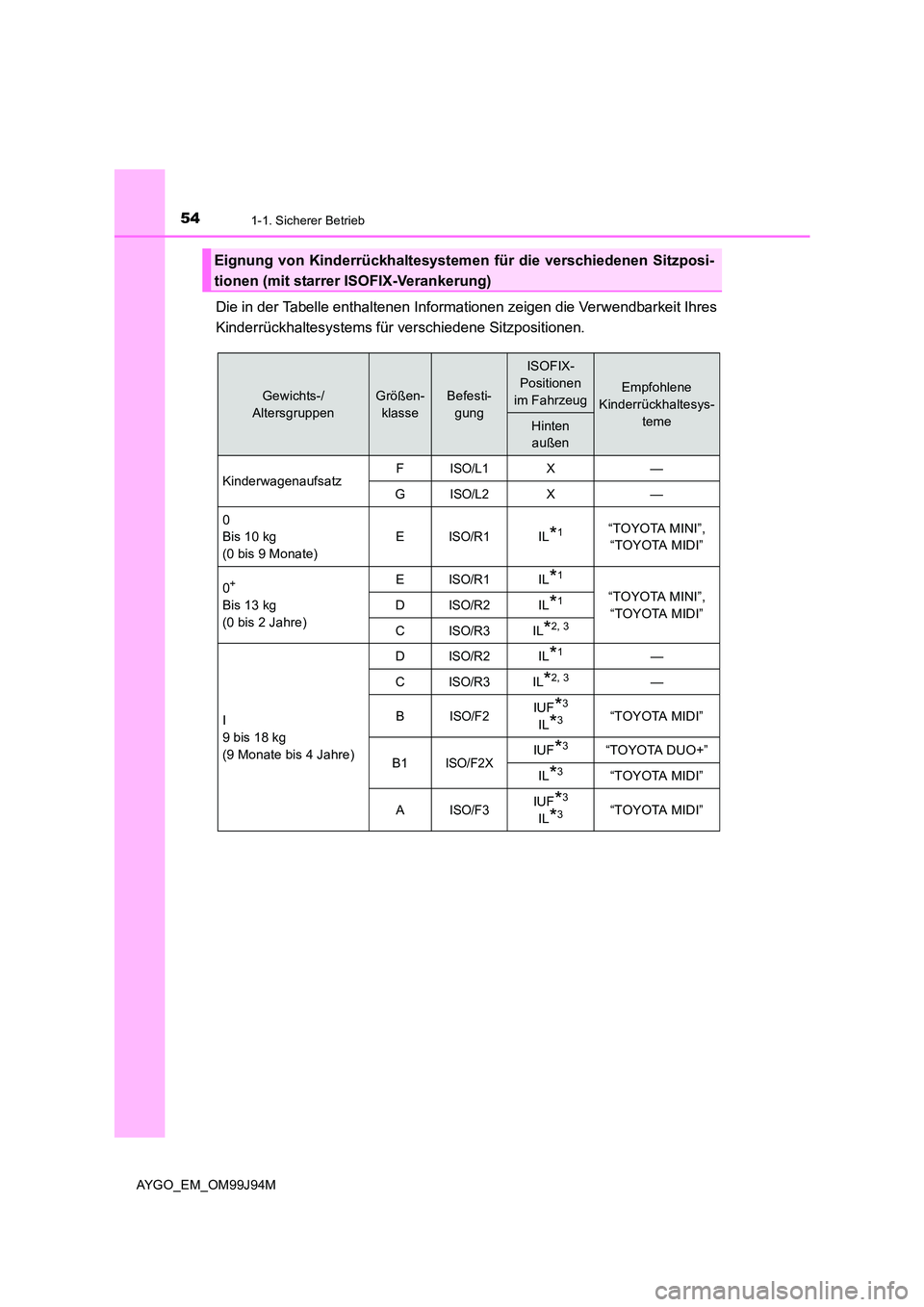

Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen (mit starrer ISOFIX-Verankerung)
Gewichts-/
Altersgruppen
Größen-
klasse
Befesti-
gung
ISOFIX-
Positionen
im FahrzeugEmpfohlene
Kinderrückhaltesys-
temeHinten
außen
Kinderwagenaufsatz FISO/L1X—
GISO/L2X—
0
Bis 10 kg
(0 bis 9 Monate)
EISO/R1IL*1“TOYOTA MINI”,
“TOYOTA MIDI”
0+
Bis 13 kg
(0 bis 2 Jahre)
EISO/R1IL*1
“TOYOTA MINI”,
“TOYOTA MIDI” DISO/R2IL*1
CISO/R3IL*2, 3
I
9 bis 18 kg
(9 Monate bis 4 Jahre)
DISO/R2IL*1—
CISO/R3IL*2, 3—
BISO/F2IUF*3
IL*3“TOYOTA MIDI”
B1ISO/F2XIUF*3 “TOYOTA DUO+”
IL*3“TOYOTA MIDI”
AISO/F3IUF*3
IL*3“TOYOTA MIDI”

551-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
In obiger Tabelle enthaltene Abkürzungen:
IUF: Geeignet für nach vorne gerichtete Universal-ISOFIX-Kinderrückhalte-
systeme, die für diese Gewichts-/Altersgruppe zugelassen sind.
IL: Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorien “specific
vehicles”, “restricted” oder “semi- universal”, die für diese Gewichts-/
Altersgruppe zugelassen sind.
X: ISOFIX-Position in dieser Gewichts-/Altersgruppe bzw. Größenklasse
nicht für ISOFIX-Kinderrückhaltesysteme geeignet.
*1: Stellen Sie beim Einbau des ISOFIX-Kinderrückhaltesystems auf dem
Rücksitz den Vordersitz auf die 9. Feststellposition ausgehend von der
vordersten Position.
*2: Stellen Sie beim Einbau des ISOFIX-Kinderrückhaltesystems auf dem
Rücksitz den Vordersitz auf die 4. Feststellposition ausgehend von der
vordersten Position.
*3: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrück-
haltesystems behindert und demontiert werden kann, entfernen Sie sie.
Stellen Sie bei Verwendung eines “TOYOTA MINI” oder “TOYOTA MIDI” die
Stütze und die ISOFIX-R astarme wie folgt ein:
Arretieren Sie die ISOFIX-Rast-
arme so, dass die Ziffern 3, 4 und 5
sichtbar sind.
Arretieren Sie die Stütze in der
Position, in der das 6. Loch sicht-
bar ist.
Bei Verwendung des “TOYOTA MINI” kann der Vordersitz von der vordersten
Position bis zur 12. Feststellposition verstellt werden.
Wenn Sie einen “TOYOTA DUO+” verwenden, stellen Sie ihn auf die am wei-
testen zurückgelehnte Position ein.
● Stellen Sie den Beifahrersitz so ein, dass genügend Platz für das Kind und
das Kinderrückhaltesystem vorhanden ist.
● Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
● Auch andere Kinderrückhaltesysteme, die sich von den in der Tabelle
genannten Kinderrückhaltesystemen unterscheiden, sind verwendbar. Die
Eignung dieser Systeme muss jedoch durch den Hersteller und den Händ-
ler des Kinderrückhaltesystems bestätigt werden.
1
2

561-1. Sicherer Betrieb
AYGO_EM_OM99J94M

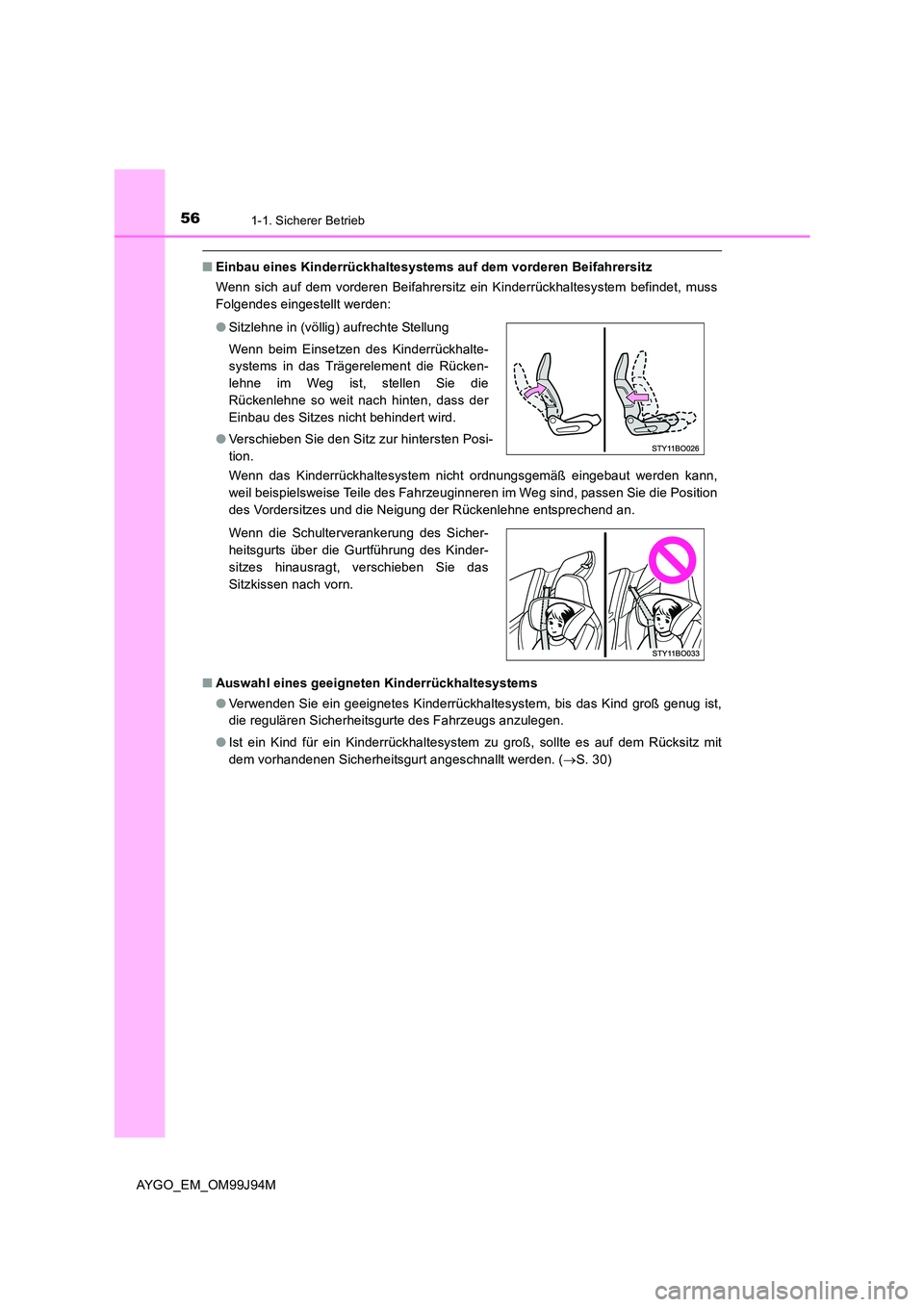

■Einbau eines Kinderrückhaltesystems auf dem vorderen Beifahrersitz
Wenn sich auf dem vorderen Beifahrersitz ein Kinderrückhaltesystem befindet, muss
Folgendes eingestellt werden:
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß eingebaut werden kann,
weil beispielsweise Teile des Fahrzeuginneren im Weg sind, passen Sie die Position
des Vordersitzes und die Neigung der Rückenlehne entsprechend an.
■ Auswahl eines geeigneten Kinderrückhaltesystems
● Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind groß genug ist,
die regulären Sicherheitsgurte des Fahrzeugs anzulegen.
● Ist ein Kind für ein Kinderrückhaltesystem zu groß, sollte es auf dem Rücksitz mit
dem vorhandenen Sicherheitsgurt angeschnallt werden. ( →S. 30)
● Sitzlehne in (völlig) aufrechte Stellung
Wenn beim Einsetzen des Kinderrückhalte-
systems in das Trägerelement die Rücken-
lehne im Weg ist, stellen Sie die
Rückenlehne so weit nach hinten, dass der
Einbau des Sitzes nicht behindert wird.
● Verschieben Sie den Sitz zur hintersten Posi-
tion.
Wenn die Schulterverankerung des Sicher-
heitsgurts über die Gurtführung des Kinder-
sitzes hinausragt, verschieben Sie das
Sitzkissen nach vorn.
