2015 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

265
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™

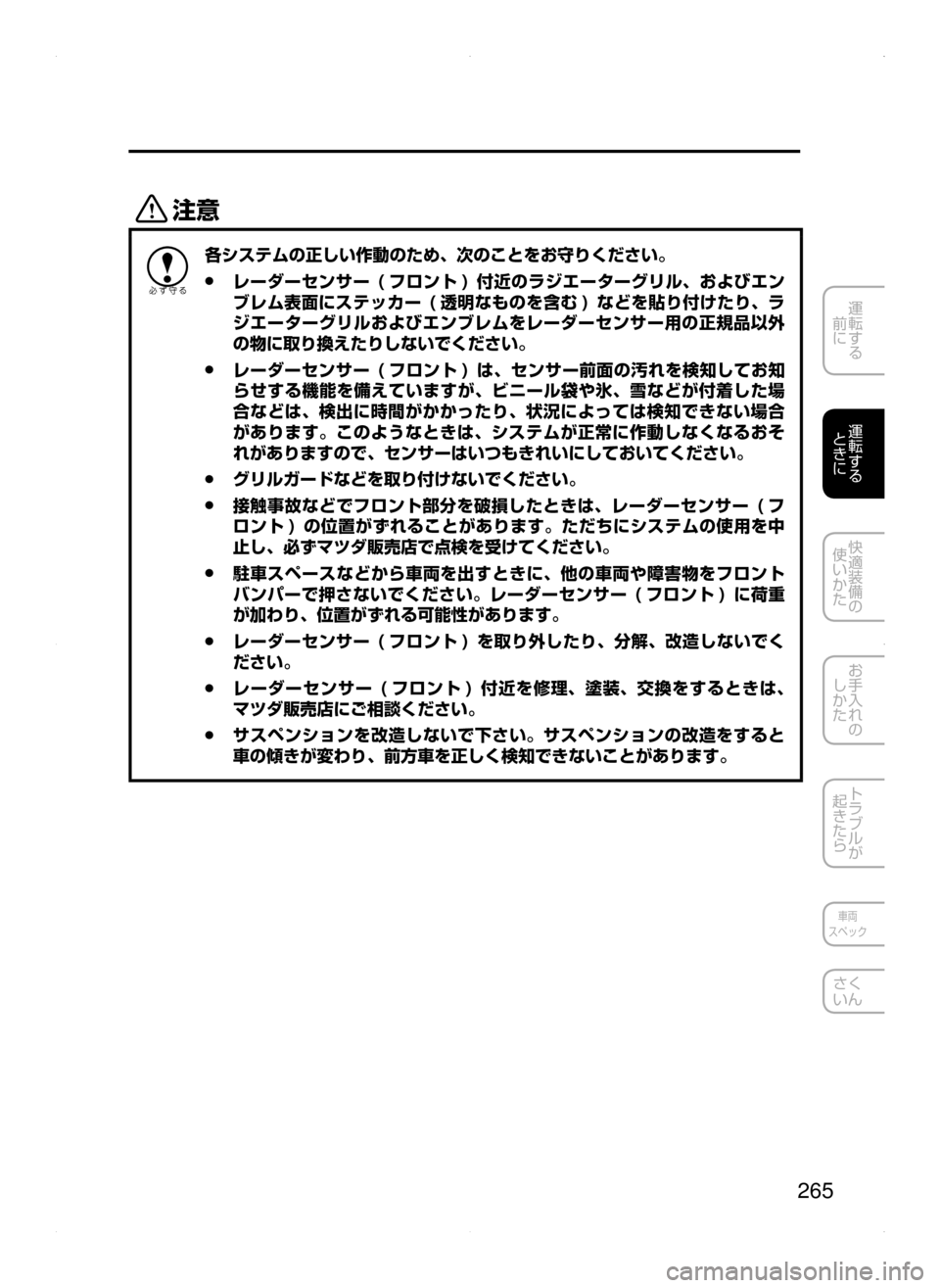

各システムの正しい作動のため､ 次のことをお守りください。
 ●レーダーセンサー ( フロント ) 付近のラジエーターグリル ､ およびエン
ブレム表面にステッカー (透明なものを含む ) などを貼り付けたり ､ ラ
ジエーターグリルおよびエンブレムをレーダーセンサー用の正規品以外
の物に取り換えたりしないでください。
 ●レーダーセンサー (フロント ) は ､ センサー前面の汚れを検知してお知
らせする機能を備えていますが､ ビニール袋や氷､ 雪などが付着した場
合などは､ 検出に時間がかかったり､ 状況によっては検知できない場合
があります。このようなときは､ システムが正常に作動しなくなるおそ
れがありますので､ センサーはいつもきれいにしておいてください。
 ●グリルガードなどを取り付けないでください。
 ●接触事故などでフロント部分を破損したときは､ レーダーセンサー ( フ
ロント ) の位置がずれることがあります。ただちにシステムの使用を中
止し､ 必ずマツダ販売店で点検を受けてください。
 ●駐車スペースなどから車両を出すときに､ 他の車両や障害物をフロント
バンパーで押さないでください。レーダーセンサー ( フロント ) に荷重
が加わり､ 位置がずれる可能性があります。
 ●レーダーセンサー (フロント ) を取り外したり ､ 分解､ 改造しないでく
ださい。
 ●レーダーセンサー (フロント ) 付近を修理 ､ 塗装､ 交換をするときは､
マツダ販売店にご相談ください。
 ●サスペンションを改造しないで下さい。サスペンションの改造をすると
車の傾きが変わり､ 前方車を正しく検知できないことがあります。
CX-5_Kシ_3版.indb 2652015/04/22 9:50:45

266
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●次のようなときは､ レーダーセンサー(フロント )が 前方車を正確に検知できな
いことがあります。
•前方車が空荷のトレーラーや荷台を幌で囲った車両､ 樹脂製テールゲートの車
両､ 丸い形状の車両など後面が電波を反射しにくい車両のとき
•前方車が車高の低い車両など電波を反射する面積が小さい車両のとき
•前方車が水､ 雪､ 砂などをまき上げて走行するなど前方の視界状況が悪いとき
•トランク､ ラゲッジルームや後席へ重い荷物をのせたとき
•フロントのエンブレムの表面に氷や雪､ 汚れなどが付着しているとき
•雨､ 雪､ 砂嵐など天候が悪いとき
•強力な電波を発生させる施設や物体などの近くを走行しているとき
●次のような場合は､ レーダーセンサー(フロント )が 隣の車線の車両や周辺の障
害物を検知したり､ 前方車を検知できないことがあります。
•カーブの始まりやカーブの終わり
•カーブが連続する道路
•工事中や車線規制で車線幅の狭い道路
•前方車がレーダーセンサー( フロント )の死角にいるとき
•前方車が事故や故障で不安定な走行をしているとき
•上り坂､ 下り坂が繰り返される道路
•悪路､ 未舗装の道路を走行しているとき
•前方車との車間距離が極端に短いとき
•割り込みなどで急接近したとき
●システムが正常に作動しなくなるおそれがあるため､ 4 輪ともすべて指定された
サイズで､ 同一メーカー · 同一銘柄 · 同一トレッドパターンのタイヤを使用して
ください。また､ 摩耗差の著しいタイヤや空気圧が著しく異なるタイヤを混ぜて
使用しないでください。( テンパータイヤも含む )
●バッテリーが弱ってきた場合は､ システムが正常に作動しなくなるおそれがあり
ます。
●交通量が少なく､ レーダーセンサー(フロント )が 検知する前方車が少ない道路
を走行すると､ ディスプレイに「レーダー汚れ」が一時的に表示されることがあ
りますが異常ではありません。
CX-5_Kシ_3版.indb 2662015/04/22 9:50:45

267
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
レーザーセンサー ( フロント ) について
この車両にはレーザーセンサー( フロント ) が装備されています。レーザーセンサー ( フ
ロント )は次のシステムが共有しています。
●スマートシティブレーキサポート[ 前進時 ](SCBSF)
●AT 誤発進抑制制御[ 前進時 ]
●スマートブレーキサポート(SBS)
レーザーセンサー(フロント ) は､ フロントガラスの上のルームミラー付近に設置されて
います。
蔲”·ï±”
ÑéïÄ

各システムの正しい作動のため､ レーザーセンサー( フロント ) 付近のフロントガラス表
面は､ いつもきれいにしておいてください。
CX-5_Kシ_3版.indb 2672015/04/22 9:50:45

268
2. 運転するときに
i-ACTIVSENSE について
«™
各システムの正しい作動のため､ 次のことをお守りください。
 ●いつもフロントガラスをきれいにしてください。
 ●フロントガラス表面にステッカー (透明なものを含む ) などを貼り付け
ないでください。
 ●飛び石などでフロントガラスのレーザーセンサー ( フロント ) 周辺に傷
などが認められるときは､ ただちに各システムの使用を停止し､ 必ずマ
ツダ販売店で点検を受けてください。
作動を停止させるときは次のページを参照してください。
→517
ページ「設定変更 ( カスタマイズ機能 )」
 ●フロントガラスにガラスコーティング剤などを使用しないでください。
 ●フロントガラスやフロントワイパーを交換する際は､ マツダ販売店に相
談してください。
 ●センサーは絶対に取り外さないでください。
 ●取り外したセンサーは IEC 6 0825-1 規格におけるレーザー等級 1M
の条件を満たしませんので､ 目に対する安全を保証できません。
 ●センサーから 100 mm 以内の距離で､ 拡大鏡 ･ 顕微鏡 ･ 対物レンズな
ど拡大機能がある光学機器を使用して､ センサーをのぞき込まないでく
ださい。
CX-5_Kシ_3版.indb 2682015/04/22 9:50:46

269
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
è” ²”sƒ åÕç
è”
²”
†Ì åÕç
レーザーセンサー放射線データ
最大平均出力 :45mW
パルス幅 :33ns
波長 :905nm
発散角( 水平×垂直 ):28°× 12°
ŒÝ
次のような場合は､ レーザーセンサー( フロント )が 前方車や障害物を検知できず､
各システムが正常に作動しない場合があります。
●フロントガラスが汚れているとき
●ルーフレールなどを装着してレーザーセンサー(フロント )をおおうような長尺
物をのせたとき
●前方車の排気ガス､ 砂や雪､ マンホールやグレーチングなどからの水蒸気などに
よる煙､ 水しぶきが巻きあがっているとき
飛び石などでフロントガラスに傷などが認められるときは､ フロントガラスを必ず交
換してください。交換する際は､ マツダ販売店にご相談ください。
CX-5_Kシ_3版.indb 2692015/04/22 9:50:46

270
2. 運転するときに
i-ACTIVSENSE について
レーダーセンサー ( リア ) について¬è”Å“7
÷
‹




この車両にはレーダーセンサー(リア )が装備されています 。レーダーセンサー( リア )
は次のシステムが共用しています。
●ブラインドスポットモニタリング(BSM)
●リアクロストラフィックアラート(RCTA)
レーダーセンサー(リア ) は､ レーダーセンサーから送信される電波が後方からの接近車
両や障害物に反射し､ もどってきた電波を検知することで制御しています。
レーダーセンサー( リア )は､ リヤバンパーの内側に左右 1 つずつ設置されています。
蔼” ·ï±”¢æ ž£
レーダーセンサー( リア ) の正しい作動のため､ レーダーセンサー ( リア ) 付近のリヤバ
ンパー表面は､ いつもきれいにしておいてください。またステッカー等も貼り付けないで
ください。
→447ページ「外装の手入れ」
«™
リヤバンパーに強い衝撃が加わったときは､ システムが正常に作動しなくな
るおそれがあります。ただちにシステムの使用を中止し､ マツダ販売店で点
検を受けてください。
CX-5_Kシ_3版.indb 2702015/04/22 9:50:46

271
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●レーダーセンサー( リア )の 検知性能には限界があります。次のような場合は検
知性能が低下し､ 正常に作動しないことがあります。
•レーダーセンサー( リア )付近のリヤバンパーが変形したとき
•リヤバンパーのレーダーセンサー( リア ) 付近に氷､ 雪や泥が付着していると
き
•雨､ 雪､ 霧などの悪天候のとき
●次のような対象物は､ レーダーセンサー(リア )が検知しない ､ もしくは検知し
にくいことがあります。
•小型の二輪車､ 自転車､ 歩行者､ 動物､ ショッピングカート､ 道路上および道
路端の静止物体
•レーダーが反射しにくい形状の車両(車高の低い空荷のトレーラー､ スポーツ
カーなど )
●レーダーセンサー(リア )が 接近車両を正しく検知するために､ 車両搭載状態で
レーダーセンサー( リア )の向きを車両ごとに調整して出荷しています。レーダー
センサー(リア )の 向きが何らかの原因でずれた場合は､ マツダ販売店で点検を
受けてください。
●レーダーセンサー(リア )の修理 ､ 交換およびレーダーセンサー( リア )付近の
バンパー修理､ 塗装､ 交換をするときは､ マツダ販売店にご相談ください。
●トレーラー等をけん引したり､ 車両後部に自転車のキャリア等を装着した場合は､
システムを停止してください。レーダーの電波がさえぎられるためシステムが正
常に作動しない可能性があります。
●レーダーセンサー(リア )は ､ 日本国内の電波法の認可を受けています。日本国
外で走行する際には､ その国の認可を受ける必要があります。
CX-5_Kシ_3版.indb 2712015/04/22 9:50:47

272
2. 運転するときに
i-ACTIVSENSE について
超音波センサー ( リヤ ) について¬è”Å“7
÷
‹




この車両には超音波センサー(リヤ ) が装備されています。超音波センサー ( リヤ ) は次
のシステムが共用しています。
●スマートシティブレーキサポート[ 後退時 ](SCBSR)
●AT 誤発進抑制制御[ 後退時 ]
超音波センサー(リヤ ) は､ 超音波センサー ( リヤ ) から送信される超音波が後方の障害
物に反射し､ もどってきた超音波を受信することによって対象物を検知します。
超音波センサー( リヤ )は､ リヤバンパーに設置されています。
Ò;þ·ï±”¢æ ž£
