2015 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

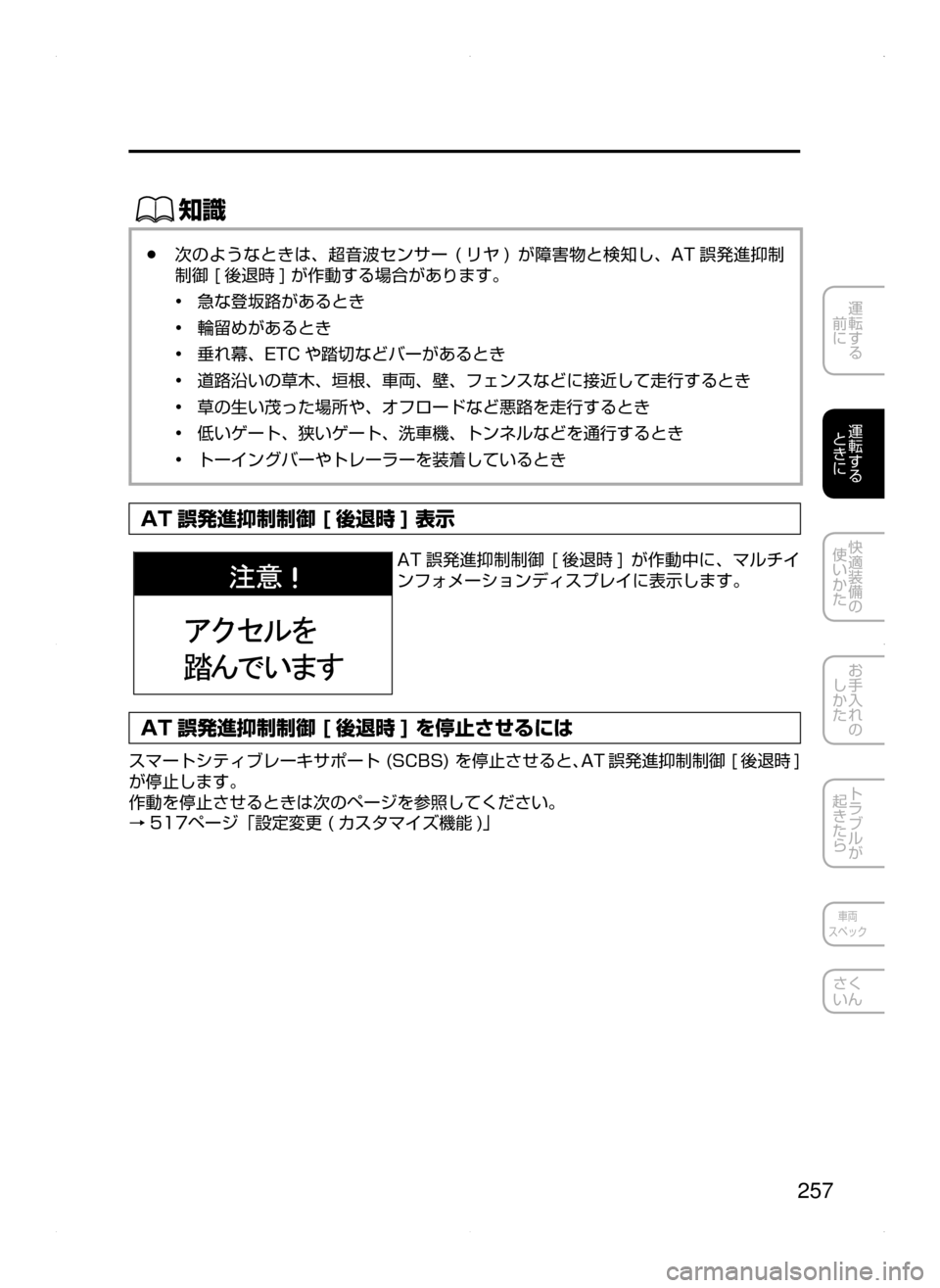

257
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のようなときは､ 超音波センサー( リヤ )が 障害物と検知し､ AT 誤発進抑制
制御[ 後退時 ]が作動する場合があります。
•急な登坂路があるとき
•輪留めがあるとき
•垂れ幕､ ETC や踏切などバーがあるとき
•道路沿いの草木､ 垣根､ 車両､ 壁､ フェンスなどに接近して走行するとき
•草の生い茂った場所や､ オフロードなど悪路を走行するとき
•低いゲート､ 狭いゲート､ 洗車機､ トンネルなどを通行するとき
•トーイングバーやトレーラーを装着しているとき
AT 誤発進抑制制御 [ 後退時 ] 表示
AT 誤発進抑制制御[後退時 ]が作動中に ､ マルチイ
ンフォメーションディスプレイに表示します。
AT 誤発進抑制制御 [ 後退時 ] を停止させるには
スマートシティブレーキサポート(SCBS)を停止させると､AT 誤発進抑制制御[ 後退時 ]
が停止します。
作動を停止させるときは次のページを参照してください。
→517
ページ「設定変更( カスタマイズ機能 )」
CX-5_Kシ_3版.indb 2572015/04/22 9:50:43

258
2. 運転するときに
i-ACTIVSENSE について
スマートブレーキサポート (SBS) とは¬è”Å“7
÷
‹




スマートブレーキサポート(SBS)は､ 車速が約 15 km/h 以上でレーダーセンサー ( フ
ロント )が前方車へ衝突する可能性があると判断したときに､ディスプレイや警報により
運転者に対して衝突の危険性を知らせます。さらに衝突を回避できないと判断したときに
は､ 自動ブレーキ制御を行うことで衝突時の被害を軽減します。また､ 運転者がブレーキ
ペダルを踏んだときは､ ブレーキが素早く作動するよう補助します( ブレーキプリフィル
付き )。
/
スマートブレーキサポート (SBS) を過信しない
スマートブレーキサポート (SBS) は衝突時の被害を軽減するシステムであ
り､ 対象物､ 天候状況､ 道路状況等によっては対象物の検知に限界があります。
このためアクセルやブレーキの適切な操作を怠ると思わぬ事故につながるお
それがあります。周囲の安全を確認してブレーキペダルやアクセルペダルを
踏むなど､ 前方車や後続車との車間距離を十分に確保してください。
«™
次のときは誤って作動しないようにシステムを OFF にしてください。
 ●けん引されるとき､ または､ 他の車をけん引するとき
 ●シャシーローラーを使用するとき
CX-5_Kシ_3版.indb 2582015/04/22 9:50:43

259
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次の条件をすべて満たしているときにスマートブレーキサポート( SBS)は作動
します。
•電源ポジションが ON のとき
•スマートブレーキサポート(SBS)が ON のとき
•車速が約 15km/h 以上で前進しているとき
•自車と前方車との相対速度が約 15km/h 以上のとき
•DSC が作動していないとき
●次のような状態のときは､ スマートブレーキサポート(SBS)が作動しないとき
があります。
•前方車と部分的な接触の可能性があるとき
•前方車と同程度の速度で走行しているとき
•急なアクセルペダル操作をしているとき
•ブレーキペダルを踏んでいるとき
•ハンドルを操作しているとき
•セレクトレバーを操作しているとき
•ウィンカーを操作しているとき
•フォワードセンシングカメラ(FSC)/レーザーセンサー ( フロント ) に関する
警告や汚れのメッセージがマルチインフォメーションディスプレイに表示され
ているとき
•前方車にテールランプが装備されていない､ または夜間テールランプが消灯し
ているとき
●システムの作動対象は 4 輪車両ですが､ 次のような検知対象物は､ レーダーセン
サー(フロント )が前方車と判断し､ スマートブレーキサポート( SBS)が作動
する場合があります。
•カーブ入り口に路側物があるとき( ガードレール､ 雪壁等も含む )
•コーナーを曲がるときやカーブですれ違うときに対向車両があるとき
•狭い鉄橋を通るとき
•低いゲートやトンネル､ 狭いゲートなどを通過するとき
•地下駐車場の入り口などに侵入するとき
•路面上に金属物､ 段差または突起物があるとき
•前方車に急接近したとき
•背の高い草むら等を走行するとき
•バイク､ 自転車等の 2 輪車
•歩行者､ 立ち木など
CX-5_Kシ_3版.indb 2592015/04/22 9:50:44

260
2. 運転するときに
i-ACTIVSENSE について
衝突警報
前方車と衝突する可能性がある場合､ 警報音が「ピピ
ピピピ ･･･」と鳴り続け､ マルチインフォメーション
ディスプレイに警報が表示されます。
スマートブレーキサポート (SBS) を停止させるには
スマートブレーキサポート(SBS)を作動しないようにできます。
→517ページ「設定変更( カスタマイズ機能 )」
スマートブレーキサポート( SBS)を作動しないよう
にすると､ スマートブレーキサポート(SBS) OFF 表
示灯が点灯します。
ŒÝ
スマートブレーキサポート(SBS)を作動しないようにすると ､ スマートシティブ
レーキサポート(SCBS)も作動しなくなります。
CX-5_Kシ_3版.indb 2602015/04/22 9:50:44

261
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
フォワードセンシングカメラ (FSC) について¬è”Å“7
÷
‹




この車両にはフォワードセンシングカメラ( FSC)が装備されています 。フォワードセン
シングカメラ(FSC)は次のシステムが共用しています。
●アダプティブ LED ヘッドライト(ALH)
●車線逸脱警報システム(LDWS)
●ドライバーアテンションアラート(DAA)
●レーンキープアシストシステム(LAS)
●スマートブレーキサポート(SBS)
フォワードセンシングカメラ(FSC)は ､ 夜間走行時に前方の状況を判断したり､ 車線表
示を検知したりしています。フォワードセンシングカメラ( FSC)が対象物を認識できる
距離は､ 周囲の状況により異なります。
フォワードセンシングカメラ(FSC)はルームミラー付近に設置されています。
Ñ¥ë” Å·ï³ï ¬§Ýå
'4$

マルチインフォメーションディスプレイに故障状態や異常状態を表示します。ディスプレ
イ内のメッセージにしたがって処置してください。
→145ページ「警告灯､ 表示灯」
CX-5_Kシ_3版.indb 2612015/04/22 9:50:44

262
2. 運転するときに
i-ACTIVSENSE について
«™
正しい作動のため､ 次のことをお守りください。
 ●フォワードセンシングカメラ (FSC) を取外さないでください。システム
が正常に作動しなくなるおそれがあります。
 ●フォワードセンシングカメラ (FSC) のカバーを外さないでください。
 ●インストルメントパネルの上に光を反射するものを置かないでください。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスにアクセサ
リ､ ステッカーやフィルムを貼らないでください。フォワードセンシン
グカメラ (FSC) のレンズの前方に妨げとなるものがあると ､ 透明なス
テッカーでも誤作動の原因となります。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスは ､ 汚れた
り曇ったりしないように常に綺麗な状態にしてください。曇ったときは､
曇り取りスイッチを押してガラスの曇りを取ってください。
 ●フロントガラスの手入れをするときは､ ガラスクリーナーなどが､ フォ
ワードセンシングカメラ (FSC) のレンズに付着しないようにしてくださ
い。また､ フォワードセンシングカメラ (FSC)  のレンズには触れないで
ください。
 ●フォワードセンシングカメラ (FSC) 前方のフロントガラス内側の清掃は
マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) のレンズを汚したり､ 傷をつけたり
しないでください。また､ 分解などもしないでください。故障､ 誤動作
の原因になります。
 ●フォワードセンシングカメラ (FSC) 本体周辺の修理を行うときは､ マツ
ダ販売店にご相談ください。
 ●ルームミラー周辺の修理を行うときはマツダ販売店にご相談ください。
 ●カメラのレンズの手入れは､ マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) 本体やその周辺部に強い衝撃や力を
加えないでください。万一､ 衝撃が加わった場合は､ アダプティブ LED
ヘッドライト (ALH)､ 車線逸脱警報システム ( LDWS)､ ドライバーア
テンションアラート (DAA)､ レーンキープアシストシステム ( LAS)､
およびスマートブレーキサポート (SBS) の使用を中止しマツダ販売店
にご相談ください。
 ●フォワードセンシングカメラ (FSC)  の向きは厳密に調整されていますの
で､ フォワードセンシングカメラ (FSC)  の取付け位置を変更したり､ 取
外したりしないでください。故障､ 誤動作の原因になります。
CX-5_Kシ_3版.indb 2622015/04/22 9:50:44

263
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような場合は､ フォワードセンシングカメラ( FSC)が正確に対象物を検知
できず､ 各システムが正常に作動しない場合があります。
•前方車が車高の低い車両のとき
•前方車と同程度の速度で走行しているとき
•夜間､ またはトンネル内でヘッドランプを点灯していないとき
●次のような場合は､ フォワードセンシングカメラ(FSC)が対象物を検知できな
いことがあります。
•模様のない壁の横を走行しているとき( フェンスや縦じま模様の壁を含む )
•前方車のテールランプが消灯しているとき
•前方車がヘッドランプの照射範囲外にいるとき
•急カーブ､ 急な上り坂､ 急な下り坂を走行しているとき
•トンネルの出入り口を走行しているとき
•重い荷物の積載などにより車が傾いているとき
•前方に強い光を受けたとき( 逆光やヘッドランプ上向き( ハイビーム )など )
•車両前方にたくさんの光を発するものがあるとき
•前方車にテールランプが装備されていないとき
•前方車が特殊な形状のとき
CX-5_Kシ_3版.indb 2632015/04/22 9:50:44

264
2. 運転するときに
i-ACTIVSENSE について
レーダーセンサー ( フロント ) について¬è”Å“7
÷
‹




この車両にはレーダーセンサー(フロント ) が装備されています。レーダーセンサー ( フ
ロント )は次のシステムが共用しています。
●車間認知支援システム(DRSS)
●マツダレーダークルーズコントロール(MRCC)
●スマートブレーキサポート(SBS)
レーダーセンサー(フロント ) は､ レーダーセンサーから送信される電波が前方車や障害
物に反射し､ もどってきた電波を検知することで制御しています。
レーダーセンサー( フロント )はフロントのエンブレムの裏側に設置されています。
蔼” ·ï±”
ÑéïÄ

マルチインフォメーションディスプレイに「レーダー汚れ」が表示されたときは､レーダー
センサー( フロント )付近を清掃してください。
CX-5_Kシ_3版.indb 2642015/04/22 9:50:45
