2015 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

233
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
次のとき､ レーンキープアシストシステム( LAS)& 車線逸脱警報システム( LDWS)は
待機状態になります。
●白線( 黄線 )を検知できないとき
●車速が約60km/h未満になったとき
●ABS/TCS/DSC が作動しているとき
●TCS を OFF にしたとき
( システム作動状態のとき TCS を OFF にするとチャイムが鳴り待機状態になります。)
●急なカーブを走行したとき
●不適切な速度でカーブを走行したとき
●運転者がハンドルから手をはなしたとき( ハンドルを保持していないとき )
●急加速､ 急減速したとき
●蛇行運転したとき
ŒÝ
 ●( ハンドル操作のアシストを行うタイミングが「遅い」のとき )
•左右のどちらか一方の車線の白線(黄線 ) を検知するまでは､ レーンキープア
シストシステム(LAS)& 車線逸脱警報システム(LDWS)は作動しません。
•左右のどちらか一方の車線の白線(黄線 ) を検知した場合､ 検知できていない
方向への逸脱は作動しません。検知できている方向への逸脱のみ作動します。
 ●( ハンドル操作のアシストを行うタイミングが「早い」のとき )
•左右の車線の白線(黄線 ) を検知するまでは､ レーンキープアシストシステム
(LAS)&車線逸脱警報システム(LDWS) のハンドル操作のアシストタイミン
グは「早い」で作動しません。左右のどちらか一方の車線の白線( 黄線 ) のみ
検知しているときは､ 検知できている方向へのみ作動します。
•走行車線内の中央付近を走行できるようにハンドル操作のアシストを行います
が､ カーブの形状､ 路面の傾斜や起伏､ 速度などによっては､ 中央付近を走行
できない場合があります。
●運転者がハンドルから手をはなしたとき(ハンドルを保持していないとき )は ､
警報チャイムが鳴り､ マルチインフォメーションディスプレイにメッセージが表
示されます。
CX-5_Kシ_3版.indb 2332015/04/22 9:50:37

234
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●車線逸脱警報とハンドル操作のアシストを行うタイミングは異なります。
●レーンキープアシストシステム(LAS)& 車線逸脱警報システム (LDWS) の次の
設定を変更できます。
→517
ページ「設定変更( カスタマイズ機能 )」
•ハンドル操作のアシスト作動 / 非作動
•アシスト感度( アシストしやすさ )
•車線から逸脱する可能性があるとシステムが判断するタイミング
車線表示
レーンキープアシストシステム( LAS)& 車線逸脱警報システム( LDWS)が待機状態 ､
作動状態になると､ ディスプレイに車線表示が表示されます。作動状態の車線表示は､ 検
知できている方向の車線のみ表示( 色 )が変わります。
4; Ý6^ˆ Ý6
自動解除
次のようなときは､ レーンキープアシストシステム( LAS)& 車線逸脱警報システム
(LDWS)が自動で解除され､ マルチインフォメーションディスプレイのレーンキープア
シストシステム(LAS)& 車線逸脱警報システム(LDWS)表示( 待機状態 )が点灯します。
尚､ レーンキープアシストシステム( LAS)& 車線逸脱警報システム( LDWS)が作動可
能な状態になると自動で復帰し､ レーンキープアシストシステム(LAS)& 車線逸脱警報
システム(LDWS)表示( 作動状態 )が点灯します。
●カメラ内部の温度が高温または低温になったとき
●カメラ付近のフロントガラスが曇ったとき
●カメラ付近のフロントガラスに遮蔽物があり前が見えないとき
CX-5_Kシ_3版.indb 2342015/04/22 9:50:37

235
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
警報 / アシストの自動中止
次のような操作をおこなうと､運転者の意思で車線変更しているとシステムが判断し､レー
ンキープアシストシステム( LAS)&車線逸脱警報システム( LDWS)の作動が自動で中
止されます。尚､ 操作後は､ レーンキープアシストシステム(LAS)& 車線逸脱警報シス
テム(LDWS)が自動で復帰します。
●運転者がハンドルから手を放したとき(レーンキープアシストシステム( LAS)& 車
線逸脱警報システム(LDWS)は ､ 運転者のハンドル操作をアシストする装置のため､
運転者がハンドルを保持すれば自動で復帰します。)
●急なハンドル操作をしたとき
●ブレーキ操作をしたとき
●アクセル操作をしたとき
(「アシスト感度」の設定を変更することで､ 自動で中止される感度を変更することが
できます。)
●方向指示器を操作したとき
●車線をまたいで走行したとき
ŒÝ
操作後､ 走行車線を検知するまでの最大 5 秒間は､ レーンキープアシストシステム
(LAS)& 車線逸脱警報システム(LDWS)が作動しない場合があります。
CX-5_Kシ_3版.indb 2352015/04/22 9:50:37

236
2. 運転するときに
i-ACTIVSENSE について

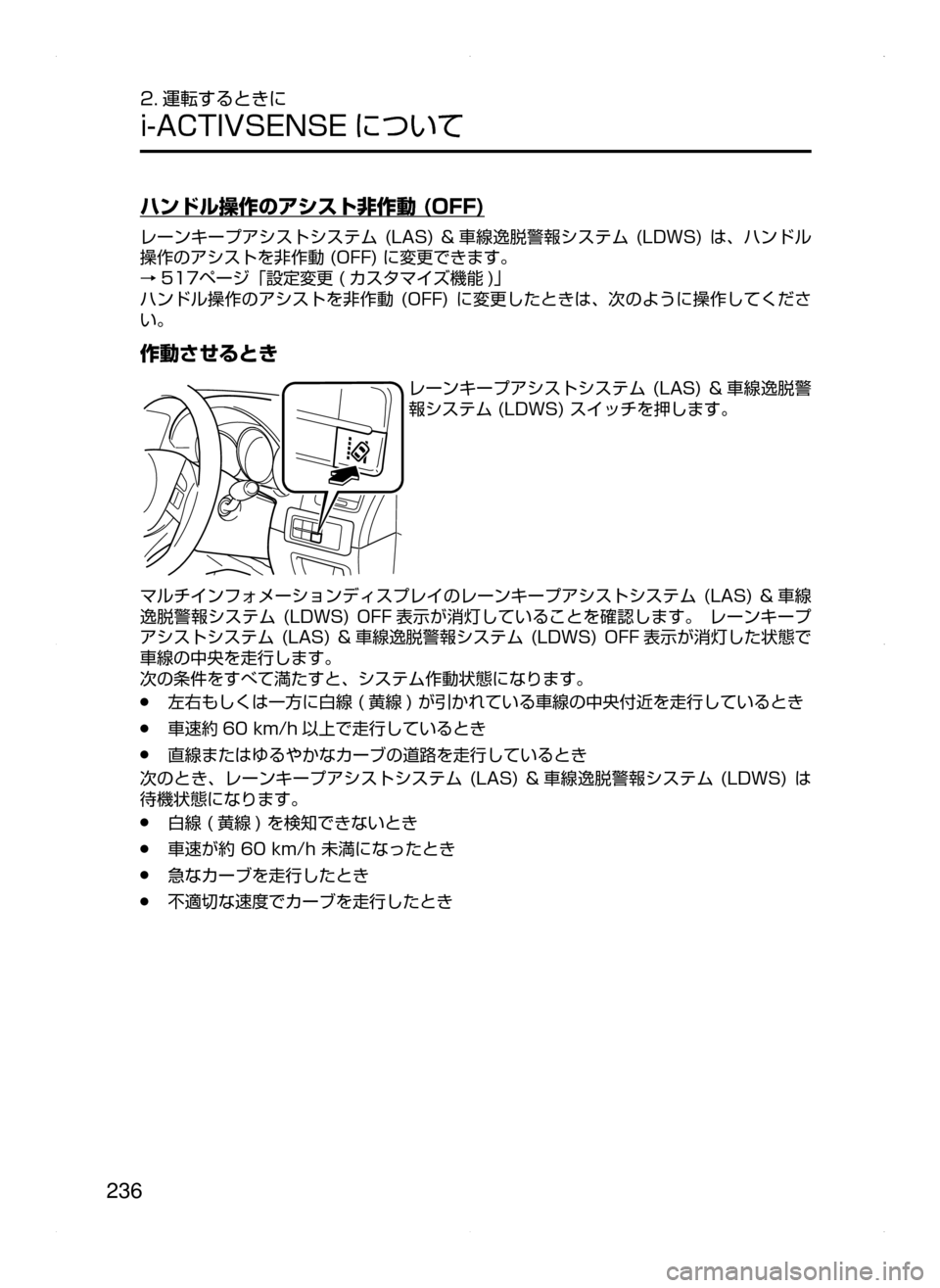

ハンドル操作のアシスト非作動 (OFF)
レーンキープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)は ､ ハンドル
操作のアシストを非作動(OFF)に変更できます。
→517ページ「設定変更( カスタマイズ機能 )」
ハンドル操作のアシストを非作動( OFF)に変更したときは ､ 次のように操作してくださ
い。
作動させるとき
レーンキープアシストシステム(LAS)& 車線逸脱警
報システム(LDWS)スイッチを押します。
マルチインフォメーションディスプレイのレーンキープアシストシステム( LAS)& 車線
逸脱警報システム(LDWS)O FF 表示が消灯していることを確認します。レーンキープ
アシストシステム(LAS)& 車線逸脱警報システム( LDWS)O FF 表示が消灯した状態で
車線の中央を走行します。
次の条件をすべて満たすと､ システム作動状態になります。
●左右もしくは一方に白線( 黄線 )が引かれている車線の中央付近を走行しているとき
●車速約 60km/h 以上で走行しているとき
●直線またはゆるやかなカーブの道路を走行しているとき
次のとき､ レーンキープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)は
待機状態になります。
●白線( 黄線 )を検知できないとき
●車速が約60km/h未満になったとき
●急なカーブを走行したとき
●不適切な速度でカーブを走行したとき
CX-5_Kシ_3版.indb 2362015/04/22 9:50:37

237
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●左右のどちらか一方の車線の白線( 黄線 )を 検知するまでは､ レーンキープアシ
ストシステム(LAS)& 車線逸脱警報システム (LDWS) は待機状態のままになり
ます。
●左右のどちらか一方の車線の白線(黄線 )を 検知した場合､ 検知できていない方
向への逸脱は警報できません。
●車線から逸脱する可能性があるとシステムが判断するタイミング､ 警報感度( 警
報しやすさ )を変更できます。
→517ページ「設定変更( カスタマイズ機能 )」
車線表示
レーンキープアシストシステム( LAS)& 車線逸脱警報システム( LDWS)が待機状態 ､
作動状態になると､ ディスプレイに車線表示が表示されます。左右のどちらか一方の車線
の白線( 黄線 )を検知すると､ 作動状態の表示に変わります。
4; Ý6^ˆ Ý6
( 自動解除 )
次のようなときは､ レーンキープアシストシステム( LAS)& 車線逸脱警報システム
(LDWS)が自動で解除され､ディスプレイに車線表示 ( 待機状態 ) が表示されます。尚､
レーンキープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)が作動可能な
状態になると自動で復帰し､ ディスプレイに車線表示( 作動状態 )が表示されます。
●カメラ内部の温度が高温または低温になったとき
●カメラ付近のフロントガラスが曇ったとき
●カメラ付近のフロントガラスに遮蔽物があり前が見えないとき
CX-5_Kシ_3版.indb 2372015/04/22 9:50:38

238
2. 運転するときに
i-ACTIVSENSE について
( 警報の自動中止 )
次のような操作を行うと､ 運転者の意思で車線変更しているとシステムが判断し､ レーン
キープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)の作動が自動で中止
されます。尚､ 操作後は､ レーンキープアシストシステム( LAS)& 車線逸脱警報システ
ム(LDWS)が自動で復帰します。
●急なハンドル操作をしたとき
●ブレーキ操作をしたとき
●アクセル操作をしたとき
「警報感度」の設定を変更することで､ 自動で中止される感度を変更することができ ます。
●方向指示器を操作したとき
●車線をまたいで走行したとき
停止するとき
レーンキープアシストシステム( LAS)& 車線逸脱警報システム( LDWS)を停止すると
きは､ レーンキープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)スイッ
チを押します。
マルチインフォメーションディスプレイに､ レーン
キープアシストシステム(LAS)& 車線逸脱警報シス
テム(LDWS)OFF 表示が表示されます。
ŒÝ
●電源ポジションを OFF にすると､ 次に電源ポジションを ON にしたときはレー
ンキープアシストシステム(LAS)& 車線逸脱警報システム (LDWS) は作動停止
状態になります。レーンキープアシストシステム(LAS)& 車線逸脱警報システ
ム(LDWS)を作動させるには､ レーンキープアシストシステム (LAS) & 車線逸
脱警報システム(LDWS)スイッチを押して作動可能な状態にしてください。
●次のようなときは､ レーンキープアシストシステム(LAS)& 車線逸脱警報シス
テム(LDWS)が自動で停止され､ マルチインフォメーションディスプレイのレー
ンキープアシストシステム(LAS)& 車線逸脱警報システム( LDWS)O FF 表示
が表示されます。マツダ販売店で点検を受けてください。
•電動パワーステアリングに異常があるとき
•DSC に異常があるとき
•フォワードセンシングカメラ(FSC)に異常があるとき
レーンキープアシストシステム(LAS)& 車線逸脱警報システム (LDWS) を停止すると､
ディスプレイの車線表示も非表示になります。
CX-5_Kシ_3版.indb 2382015/04/22 9:50:38

239
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
車線逸脱警報
車線から逸脱する可能性があるとシステムが判断すると､ 警報( ビープ音が鳴る､ ランブ
ル音*1が鳴る､ またはハンドルの振動 )とともに､ 逸脱する可能性があるとシステムが
判断した方向をマルチインフォメーションディスプレイに表示します。
ŒÝ
●車線逸脱警報の種類をビープ音 / ランブル音*1に設定しているときは､ 外部の騒
音など状況によっては､ 警報音が聞こえない場合があります。
●車線逸脱警報の種類をハンドル振動に設定しているときは､ 路面状況によっては､
振動を感じない場合があります。
●ハンドル操作のアシストを作動にしているときは､ 警報の作動 / 非作動を設定変
更できます。( ハンドル操作のアシストを非作動に設定変更しているときは､ 警
報を非作動に設定することはできません。)
→517
ページ「設定変更( カスタマイズ機能 )」
●レーンキープアシストシステム(LAS) & 車線逸脱警報システム (LDWS) は､ ハ
ンドル操作のアシスト作動 / 非作動設定に関係なく､ 次の設定を変更できます。
運転するときには必ず設定状況を確認し､ 必要に応じて設定を変更してください。
→517
ページ「設定変更( カスタマイズ機能 )」
•警報( ハンドルの振動 )の強弱
•警報音量
•警報の種類( ハンドル振動 / ビープ音 / ランブル音*1)
CX-5_Kシ_3版.indb 2392015/04/22 9:50:38

240
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
*1道路舗装表面の一部に一定間隔で溝を配置し､ 車がその上を通過するときにゴト
ゴトという振動と音を発生させることで､ 車線の逸脱を運転者に知らせる注意喚
起舗装路をランブルストリップスといいます。ランブル音とは､ランブルストリッ
プスを通過するときに発生する音を疑似的に作り出した音です。
åïÒç
Ô
CX-5_Kシ_3版.indb 2402015/04/22 9:50:38
