2015 MAZDA MODEL CX-5 Handleiding (in Dutch)

qAfmetingen
Onderwerp Voertuigspecificatie
Totale lengteZonder kentekenplaathouder 4540 mm
Met kentekenplaathouder 4555 mm
Totale breedte 1840 mm
Totale hoogte
*1Type A 1710 mm
Type B 1670 mm
Spoorbreedte, voor 1585 mm
Spoorbreedte, achter 1590 mm
Wielbasis 2700 mm
*1 De totale hoogte wordt al naargelang het antennetype als volgt gecategoriseerd:
Type A
Antenne
Type B
Behalve bovengenoemde.
Technische gegevens
9-9

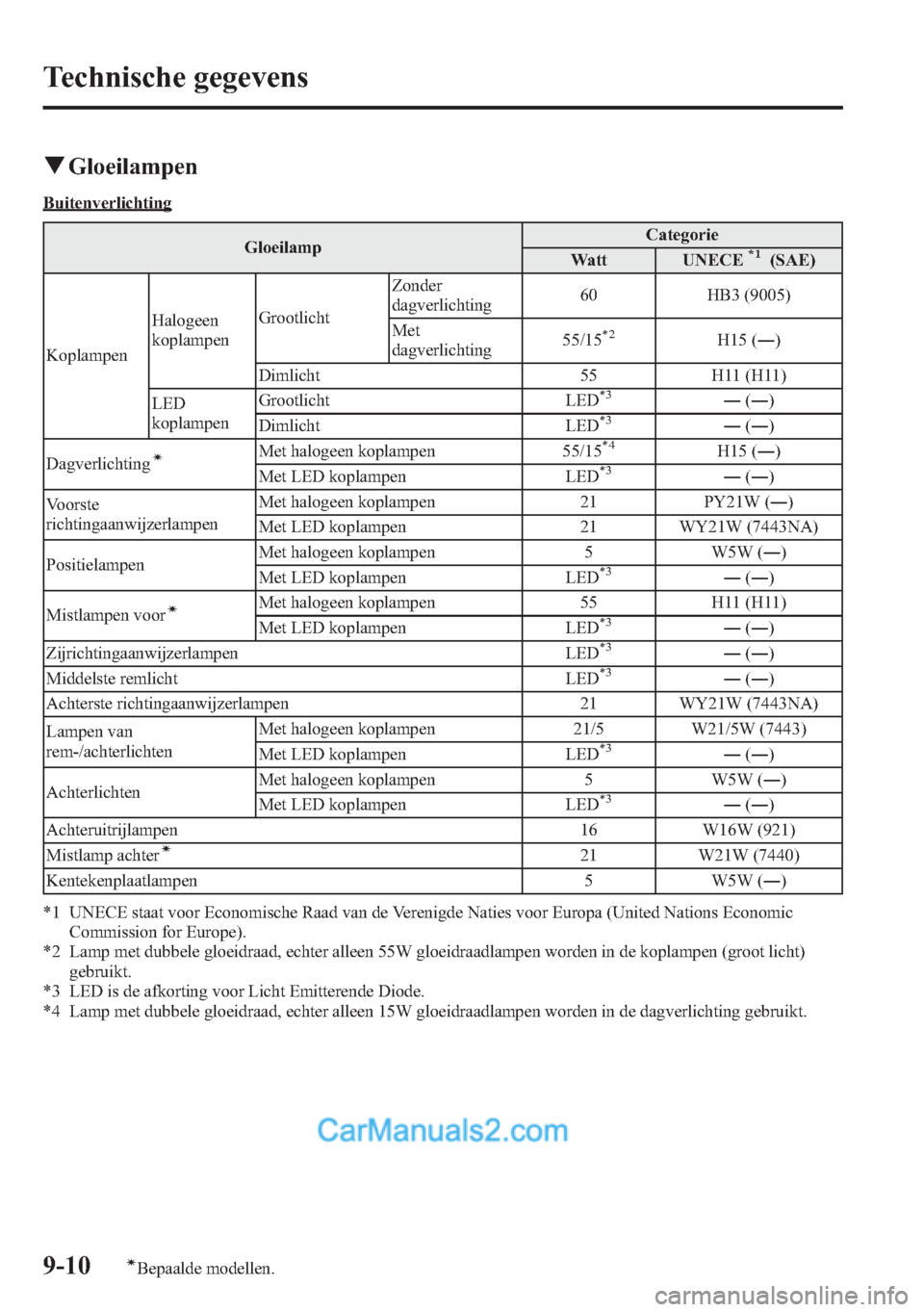

qGloeilampen
Buitenverlichting
GloeilampCategorie
Watt UNECE
*1(SAE)
KoplampenHalogeen
koplampenGrootlichtZonder
dagverlichting60 HB3 (9005)
Met
dagverlichting55/15
*2H15 (―)
Dimlicht 55 H11 (H11)
LED
koplampenGrootlicht LED
*3―(―)
Dimlicht LED*3―(―)
Dagverlichting
íMet halogeen koplampen 55/15*4H15 (―)
Met LED koplampen LED*3―(―)
Voorste
richtingaanwijzerlampenMet halogeen koplampen 21 PY21W (―)
Met LED koplampen 21 WY21W (7443NA)
PositielampenMet halogeen koplampen 5 W5W (―)
Met LED koplampen LED
*3―(―)
Mistlampen voor
íMet halogeen koplampen 55 H11 (H11)
Met LED koplampen LED*3―(―)
Zijrichtingaanwijzerlampen LED*3―(―)
Middelste remlicht LED*3―(―)
Achterste richtingaanwijzerlampen 21 WY21W (7443NA)
Lampen van
rem-/achterlichtenMet halogeen koplampen 21/5 W21/5W (7443)
Met LED koplampen LED
*3―(―)
AchterlichtenMet halogeen koplampen 5 W5W (―)
Met LED koplampen LED
*3―(―)
Achteruitrijlampen 16 W16W (921)
Mistlamp achter
í21 W21W (7440)
Kentekenplaatlampen 5 W5W (―)
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 Lamp met dubbele gloeidraad, echter alleen 55W gloeidraadlampen worden in de koplampen (groot licht)
gebruikt.
*3 LED is de afkorting voor Licht Emitterende Diode.
*4 Lamp met dubbele gloeidraad, echter alleen 15W gloeidraadlampen worden in de dagverlichting gebruikt.
9-10íBepaalde modellen.
Technische gegevens

Interieurverlichting
GloeilampCategorie
Watt UNECE
*1
Bagageruimteverlichting 8―
Plafondlamp (Voor)/Kaartleeslampen 8―
Achterste kaartleeslampen 8―
Make-up spiegeltje verlichtingen
í2―
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 LED is de afkorting voor Licht Emitterende Diode.
qBanden
Voorbeeld van een bandmarkering en zijn betekenis
Nominale profielbreedte
Nominale breedtehoogteverhouding in %
ConstructiecodeModder en sneeuw
Snelheidsaanduiding
Belastingsindex (niet op ZR banden)
Nominale vel
gdiameter in inches
Bandmarkering-informatie
Kies de juiste banden voor uw wagen aan de hand van de volgende bandmarkering-informatie.
Snelheidsaanduiding Maximum toegestane snelheid
Q Maximaal 160 km/h
R Maximaal 170 km/h
S Maximaal 180 km/h
T Maximaal 190 km/h
U Maximaal 200 km/h
H Maximaal 210 km/h
V Maximaal 240 km/h
W Maximaal 270 km/h
Y Maximaal 300 km/h
ZR Meer dan 240 km/h
Technische gegevens
9-11íBepaalde modellen.

Bandentype en bandenspanning
OPMERKING
De banden zijn optimaal aangepast aan het chassis van uw auto.
Bij het vernieuwen van banden wordt het door Mazda aanbevolen banden van hetzelfde
type te monteren als waarmee uw auto oorspronkelijk is uitgerust. Neem voor details
contact op met een deskundige reparateur, bij voorkeur een officiële Mazda reparateur.
Controleer het bandenspanningslabel voor de bandenmaat en de bandenspanning (pagina
6-50).
Na het afstellen van de bandenspanning is initialisering van het
bandenspanningcontrolesysteem noodzakelijk om het systeem normaal te laten
functioneren.
Zie Initialiseren van het bandenspanningcontrolesysteem op pagina 4-235.
Standaard band
BandenmaatBandenspanning
Maximaal 3 personen―Volledige belasting
225/65R17 102VVoor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VVoor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Gewicht van 1 persoon: Ongeveer 75 kg
Noodreservewielí
Bandenmaat Bandenspanning
185/80R17 95M 250 kPa (2,5 bar, 36 psi)
Winterband
BandenmaatBandenspanning
Maximaal 3 personen―Volledige belasting
225/65R17
*1
MSVoor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2
MSVoor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Gewicht van 1 persoon: Ongeveer 75 kg
*1 Belastingsindex en snelheidsaanduiding: 102Q/102S/102H/102V
*2 Belastingsindex en snelheidsaanduiding: 99Q/99S/99H/99V
Aantrekkoppel van wielmoeren
Haal bij het monteren van een band de wielmoeren met het onderstaande koppel aan.
108―147 N·m (12―14 kgf·m)
9-12íBepaalde modellen.
Technische gegevens

qZekeringen
Zie Zekeringen op pagina 6-68.
qRemmen
Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur, als u
informatie nodig heeft betreffende de slijtagelimiet-specificaties voor de remschijfplaten en
de meetmethode. De informatie is vrij beschikbaar gesteld.
Technische gegevens
9-13

Gebruikersinstellingen
De volgende gebruikersinstellingen kunnen ingesteld of gewijzigd worden door een officiële Mazda reparateur.
Raadpleeg een officiële Mazda reparateur voor details.
Sommige van de gebruikersinstellingen kunnen ook door de klant gewijzigd worden, afhankelijk van de instelling.
Gebruikersinstellingen die gewijzigd kunnen worden verschillen afhankelijk van de bestemming en de specificatie.
Instellingen kunnen worden gewijzigd door bediening van het middendisplayscherm.Instellingen kunnen worden gewijzigd door bediening van de schakelaars van het voertuig.Instellingen kunnen gewijzigd worden door een officiële Mazda reparateur.
9-14
Gebruikersinstellingen

Onderwerp BijzonderheidFabrieksin-
stellingBeschik-
bare
instellin-
genMethode voor wijzigen van
instellingen
Veiligheid
Stadsver-
keer-remas-
sistent
(SCBS)
Zie
Stadsver-
keer-remas-
sistent
[Vooruit]
(SCBS F) op
pagina
4-199.
Zie
Stadsver-
keer-remas-
sistent
[Achteruit]
(SCBS R)
op pagina
4-205.Het systeem kan zodanig
gewijzigd worden dat de
Stadsverkeer-remassistent
(SCBS) niet functioneert.
*1Aan Aan/Uit
Zie
Instellin-
gen op
pagina
5-69.
Zie
Stadsver-
keer-re-
massistent
[Vooruit]
(SCBS F)
op pagina
4-199.
Zie
Stadsver-
keer-re-
massistent
[Achter-
uit]
(SCBS R)
op pagina
4-205.―
Smart Brake
Support
remhulpsys-
teem (SBS)
Zie Smart
Brake
Support
remhulpsys-
teem (SBS)
op pagina
4-211.Het systeem kan zodanig
worden gewijzigd dat het Smart
Brake Support remhulpsysteem
(SBS) niet functioneert.
*1Aan Aan/Uit
Zie
Instellin-
gen op
pagina
5-69.―
De afstand waarbij de
botsingwaarschuwing wordt
geactiveerd kan worden
veranderd.VlakbijVlakbij/
Ve rZie
Instellin-
gen op
pagina
5-69.―
Het volume van de
botsingwaarschuwing kan
veranderd worden.HoogHoog/
Laag/UitZie
Instellin-
gen op
pagina
5-69.―
Gebruikersinstellingen
9-15

Onderwerp BijzonderheidFabrieksin-
stellingBeschik-
bare
instellin-
genMethode voor wijzigen van
instellingen
Veiligheid
Rijstrookaf-
wijkingwaar-
schuwings-
systeem
(LDWS)
Zie
Rijstrookaf-
wijkingwaar-
schuwings-
systeem
(LDWS) op
pagina
4-149.Het waarschuwingsgeluid voor
het
rijstrookafwijkingwaarschu-
wingssysteem (LDWS) kan
veranderd worden.
*2
RibbelPieptoon/
Ribbel
Zie
Instellin-
gen op
pagina
5-69.―
Het volume van het
waarschuwingsgeluid
voor het
rijstrookafwijkingwaar-
schuwingssysteem
(LDWS) kan veranderd
worden.Ribbel LaagHoog/
Midden/
Laag
Zie
Instellin-
gen op
pagina
5-69.―
PieptoonLaagHoog/
Laag
Zie
Instellin-
gen op
pagina
5-69.―
De gevoeligheid van de
waarschuwing voor het
rijstrookafwijkingwaarschu-
wingssysteem (LDWS) kan
veranderd worden.MediumVaak/
Medium/
ZeldzamZie
Instellin-
gen op
pagina
5-69.―
Het tijdstip van de
waarschuwing waarop het
rijstrookafwijkingwaarschu-
wingssysteem (LDWS) bepaalt
dat de auto van zijn rijstrook
afwijkt kan veranderd worden.AdaptiefAdaptief/
Vroeg/
Medium/
Laat
Zie
Instellin-
gen op
pagina
5-69.―
9-16
Gebruikersinstellingen
