2015 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

6-53
Underhåll och skötsel
Ägarunderhåll
3.(Höger sida)
Lyft av spolarvätskebehållaren från sin
styrning.
4. Dra av förseglingsskyddet.
5. Vrid lamphållaren och lampan moturs
och ta ur den.6. Montera den nya lampan i omvänd
ordning mot demonteringen.
(Utan varselljus)
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.
2. Lyft motorhuven.
3.(Höger sida)
Lyft av spolarvätskebehållaren från sin
styrning.
4. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.
Spolarvätskebehållare
för vindruta Styrning
Spolarvätskebehållare
för vindruta Styrning

6-54
Underhåll och skötsel
Ägarunderhåll
5. Vrid lamphållaren och lampan och ta
ur den. Lossa lampan försiktigt från sin
sockel i reflektorn genom att försiktigt
dra den rakt bakåt ur sockeln.
6. Montera den nya lampan i omvänd
ordning mot demonteringen.
Främre blinkers, parkeringsljus
(medhalogenstrålkastare)
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.
2. Om du byter lampa i höger
strålkastarenhet, starta motorn och
vrid ratten så långt det går åt höger
och stäng sedan av motorn. Om du
byter lampa i vänster strålkastarenhet,
vrid ratten åt vänster.3. Dra i mitten på varje plasthållare och ta
loss hållarna.
4. Lossa skruven genom att vrida den
motsols, ta bort den, och vik sedan
undan stänkskyddet en aning.
5. Vrid lamphållaren och lampan moturs
och ta ur den.
6. Lossa lampan från lamphållaren.
Montering Borttagning

6-55
Underhåll och skötsel
Ägarunderhåll
Blinkers fram
Positionsljus
7. Montera den nya lampan i omvänd
ordning mot demonteringen.
Främre dimljus (Med LED-strålkastare)
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans
med hela enheten. När det är dags för
byte bör du anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
Främre dimljus (Med halogenstrålkas-
tare)*
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.2. Om du byter lampa i höger
strålkastarenhet, starta motorn och
vrid ratten så långt det går åt höger
och stäng sedan av motorn. Om du
byter lampa i vänster strålkastarenhet,
vrid ratten åt vänster.
3. Dra i mitten på varje plasthållare och ta
loss hållarna.
4. Lossa skruven genom att vrida den
motsols, ta bort den, och vik sedan
undan stänkskyddet en aning.
Montering Borttagning
*Vissa modeller.

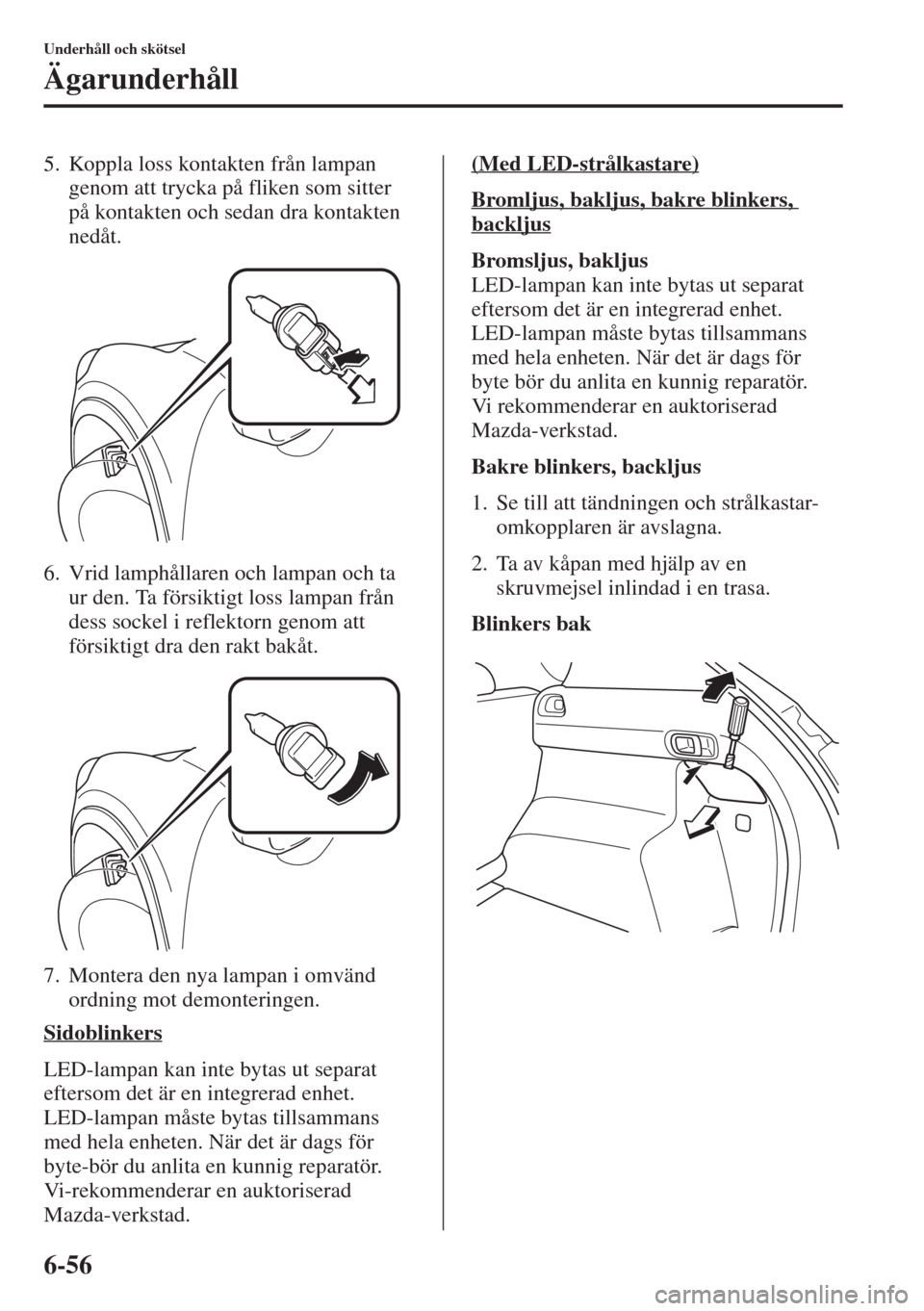

6-56
Underhåll och skötsel
Ägarunderhåll
5. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.
6. Vrid lamphållaren och lampan och ta
ur den. Ta försiktigt loss lampan från
dess sockel i reflektorn genom att
försiktigt dra den rakt bakåt.
7. Montera den nya lampan i omvänd
ordning mot demonteringen.
Sidoblinkers
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans
med hela enheten. När det är dags för
byte-bör du anlita en kunnig reparatör.
Vi-rekommenderar en auktoriserad
Mazda-verkstad.(Med LED-strålkastare)
Bromljus, bakljus, bakre blinkers,
backljus
Bromsljus, bakljus
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans
med hela enheten. När det är dags för
byte bör du anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
Bakre blinkers, backljus
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.
2. Ta av kåpan med hjälp av en
skruvmejsel inlindad i en trasa.
Blinkers bak

6-57
Underhåll och skötsel
Ägarunderhåll
Backljus
3. Vrid lamphållaren och lampan moturs
och ta ur den.
4. Lossa lampan från lamphållaren.
Bakre blinkers
Backljus5. Montera den nya lampan i omvänd
ordning mot demonteringen.
(Med halogenstrålkastare)
Bromljus/bakljus, blinkers bak, bakljus
(på bakluckan), backljus
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Ta av kåpan med hjälp av en
skruvmejsel inlindad i en trasa.
Bromljus/bakljus, bakre blinkers
Bakljus (på baklucka), backljus
3. Vrid lamphållaren och lampan moturs
och ta ur den.

6-58
Underhåll och skötsel
Ägarunderhåll
4. Lossa lampan från lamphållaren.
Bromsljus/bakljus
Blinkers bak
Bakljus (på baklucka)Backljus
5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Bakre dimljus*
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.
2. Dra i mitten på varje plasthållare och ta
loss hållarna och kåpan.
3. Vrid lamphållaren och lampan moturs
och ta ur den.
Borttagning
Montering
*Vissa modeller.

6-59
Underhåll och skötsel
Ägarunderhåll
4. Lossa lampan från lamphållaren.
5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Högt monterat bromsljus
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans
med hela enheten. När det är dags för
byte bör du anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
Lampa för registreringsskylt
1. Se till att tändningen och strålkastar-
omkopplaren är avslagna.
2. Svep in en liten, flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.3. Lossa lampan genom att dra ut den.
4. Montera den nya lampan i omvänd
ordning mot demonteringen.
WByte av interiörlampor
Taklampa (fram)/kartlampor,
kartlampa (bak), sminkspegelns
lampor*
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.
2. Lossa lampan genom att dra ut den.
Taklampa (fram)/Kartlampor
*Vissa modeller.

6-60
Underhåll och skötsel
Ägarunderhåll
Bakre kartlamporSolskyddets spegellampor
3. Montera den nya lampan i omvänd
ordning mot demonteringen.
Bagagerumsbelysning
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.
