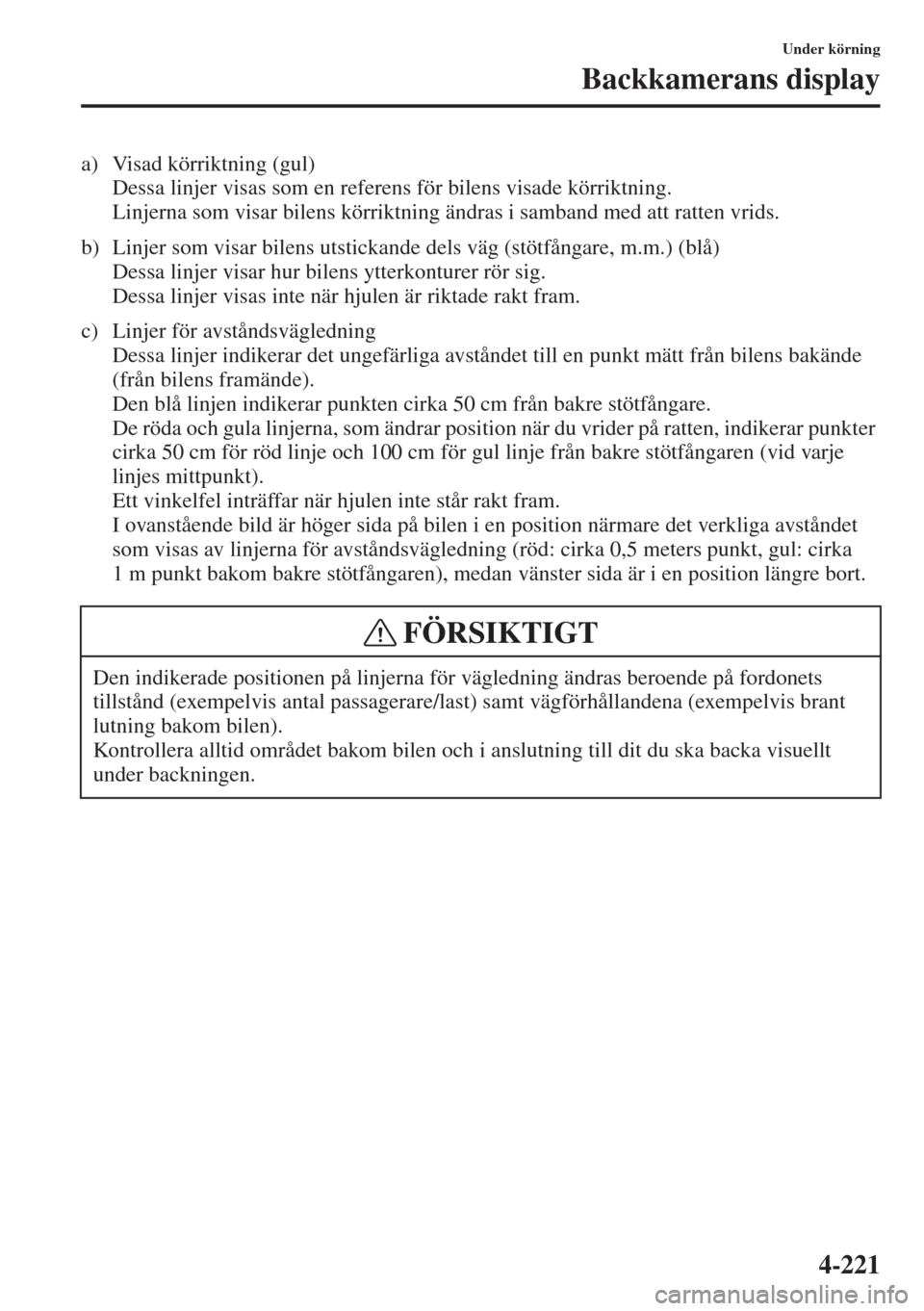

4-221
Under körning
Backkamerans display
a) Visad körriktning (gul)
Dessa linjer visas som en referens för bilens visade körriktning.
Linjerna som visar bilens körriktning ändras i samband med att ratten vrids.
b) Linjer som visar bilens utstickande dels väg (stötfångare, m.m.) (blå)
Dessa linjer visar hur bilens ytterkonturer rör sig.
Dessa linjer visas inte när hjulen är riktade rakt fram.
c) Linjer för avståndsvägledning
Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
Den blå linjen indikerar punkten cirka 50 cm från bakre stötfångare.
De röda och gula linjerna, som ändrar position när du vrider på ratten, indikerar punkter
cirka 50 cm för röd linje och 100 cm för gul linje från bakre stötfångaren (vid varje
linjes mittpunkt).
Ett vinkelfel inträffar när hjulen inte står rakt fram.
I ovanstående bild är höger sida på bilen i en position närmare det verkliga avståndet
som visas av linjerna för avståndsvägledning (röd: cirka 0,5 meters punkt, gul: cirka
1 m punkt bakom bakre stötfångaren), medan vänster sida är i en position längre bort.
Den indikerade positionen på linjerna för vägledning ändras beroende på fordonets
tillstånd (exempelvis antal passagerare/last) samt vägförhållandena (exempelvis brant
lutning bakom bilen).
Kontrollera alltid området bakom bilen och i anslutning till dit du ska backa visuellt
under backningen.
FÖRSIKTIGT

4-222
Under körning
Backkamerans display
Visningstyp med fasta hjälplinjer
Hjälplinjer som anger bredden på bilen (gula) visas på skärmen som en referens till den
ungefärliga bredden på bilen i jämförelse med bredden på parkeringsutrymmet du ska
backa in i.
Använd detta visningsläge för att parkera bilen på en parkeringsplats eller i ett garage.
a) Bil med styrlinjer (gula)
Styrlinjer fungerar som en referens till den ungefärliga bredden på bilen.
b) Linjer för avståndsvägledning
Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
De röda och gula linjerna indikerar punkter cirka 50 cm (för röd linje) och 100 cm
(för gula linjer) från den bakre stötfångaren (vid varje linjes mittpunkt).
WAnvända backkamerans display
Du använder backkamerans display på olika sätt beroende på trafik-, väg- och
fordonsförhållanden. Styrning och timing också variera beroende på olika förhållanden,
så kontrollera även säkerheten bakåt och runt omkring dig med egna ögon och manövrera
fordonet i överensstämmelse med de omgivande förhållandena.
Tillämpa försiktighetsåtgärderna ovan noggrant innan du använder backkamerans display. Styrlinjerna på skärmen är fasta linjer. De synkas inte när föraren vrider på ratten.
Var alltid försiktig och kontrollera området bakom bilen och i anslutning till dit du
ska backa visuellt under backningen.
Kontrollera att omgivningen är säker
b
a
FÖRSIKTIGT

4-223
Under körning
Backkamerans display
Visningstyp med hjälplinjer för bilens förväntade väg
1. Lägg i backen för att växla till backkamerans display.
2. Innan du backar in fordonet i parkeringsplatsen, vrid ratten med hänvisning till den
visade körriktningen på skärmen så att bilen kommer in i mitten på parkeringsytan.
OBS
Följande visar ett exempel på en bil som parkerar där ratten är vriden åt höger medan
bilen backas. Användningen är omvänd vid backning från motsatt riktning.
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)

4-224
Under körning
Backkamerans display
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort
sett lika.
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets
breddlinjer är parallella med dem.)
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)

4-225
Under körning
Backkamerans display
6. När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Visningstyp med fasta hjälplinjer
1. Lägg i backen för att växla till backkamerans display.
OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert
att parkera bilen på avsedd plats.
•I bilden på parkeringsytan (eller garage) som visas nedan, även om bakänden och
linjerna för avståndsvägledning verkar vara parallella på skärmen, kanske de inte
är parallella på marken.
•Vid parkering på en parkeringsyta med markeringslinje på bara en sida kan
markeringslinjen och fordonets breddlinje verka vara parallella på skärmen,
men de kanske inte är parallella på marken.
OBS
Bilderna från backkameran som visas på displayen är spegelvända.
Kontrollera att omgivningen är säker

4-226
Under körning
Backkamerans display
2. Kontrollera de omgivande förhållandena och backa bilen.
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort
sett lika.
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och
höger sida i parkeringsytan.
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)

4-227
Under körning
Backkamerans display
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets
breddlinjer är parallella med dem.)
6. När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Kontrollera att omgivningen är säker
(Visningens tillstånd) (Bilens tillstånd)

4-228
Under körning
Backkamerans display
OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert
att parkera bilen på avsedd plats.
•I bilden på parkeringsytan (eller garage) som visas nedan, även om bakänden och
linjerna för avståndsvägledning verkar vara parallella på skärmen, kanske de inte är
parallella på marken.
•Vid parkering på en parkeringsyta med markeringslinje på bara en sida kan
markeringslinjen och fordonets breddlinje verka vara parallella på skärmen, men de
kanske inte är parallella på marken.
Kontrollera att omgivningen är säker
