2015 MAZDA MODEL CX-5 Ägarmanual (in Swedish)

2-31
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
WKategorier av barnsäkerhetsutrustning
(Europa)
Barnsäkerhetssystem är uppdelade i nedanstående 5 grupper enligt UNECE 44-förordningen.
(Andra länder)
Följ de regler som gäller barnsäkerhetsutrustning i ditt land.
WTyper av barnsäkerhetsutrustning
(Europa)
I denna instruktionsbok ges en beskrivning
av hur barnsäkerhetsutrustning fästs med
säkerhetsbälten för följande tre typer av
populära barnsäkerhetsutrustningar:
babyskydd, barnstol och bälteskudde.
Montering av barnsäkerhetsutrustning
OBS
Fråga försäljaren vid inköp vilken barnsäkerhetsutrustning som är lämplig för ditt barn
och din bil.
GruppÅlderVikt
0 Upp till 9 månader Mindre än 10 kg
0 Upp till 2 år Mindre än 13 kg
1 8 månader till 4 år 9 kg—18 kg
2 3 till 7 år 15 kg—25 kg
3 6 till 12 år 22 kg—36 kg
OBS
•Placeringen beror på vilken typ av
barnsäkerhetsutrustning det gäller.
Läs alltid tillverkarens instruktioner
och denna instruktionsbok noga.
•Eftersom konstruktionen av
barnsäkerhetsutrustning, bilsäten
och säkerhetsbälten varierar kanske
inte alla barnsäkerhetsutrustningar
passar i alla säten. Innan ett
barnsäkerhetssystem köps bör
det testas i det speciella säte (eller
säten) där det avses att användas.
Om ett tidigare inhandlat
barnsäkerhetssystem inte passar
kanske du måste köpa ett nytt
som passar.

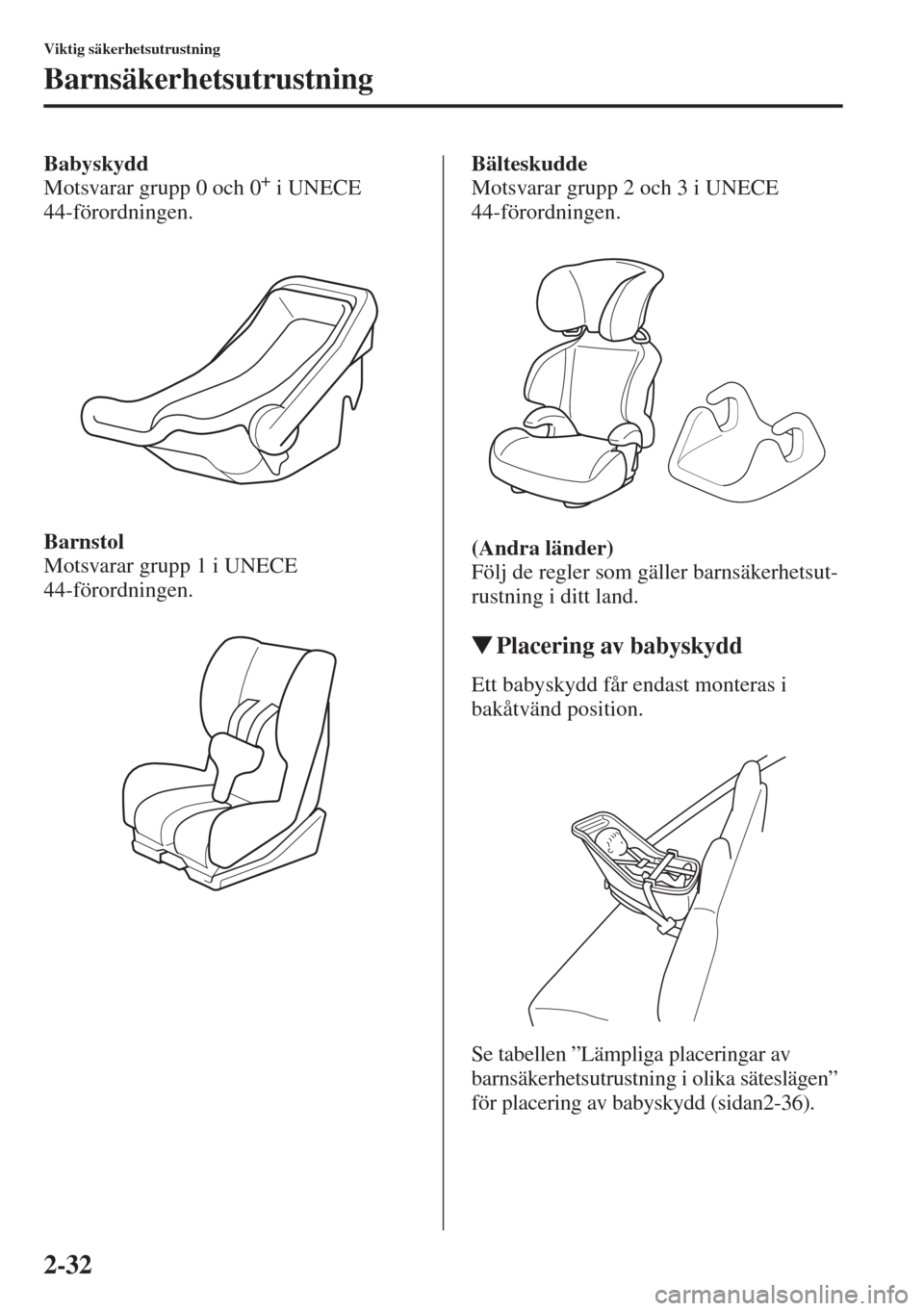

2-32
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
Babyskydd
Motsvarar grupp 0 och 0+ i UNECE
44-förordningen.
Barnstol
Motsvarar grupp 1 i UNECE
44-förordningen.Bälteskudde
Motsvarar grupp 2 och 3 i UNECE
44-förordningen.
(Andra länder)
Följ de regler som gäller barnsäkerhetsut-
rustning i ditt land.
WPlacering av babyskydd
Ett babyskydd får endast monteras i
bakåtvänd position.
Se tabellen ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika säteslägen”
för placering av babyskydd (sidan2-36).

2-33
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
WPlacering av barnstol
Barnstolar kan användas framåt- eller
bakåtvända beroende på barnets ålder och
storlek. Vid montering, följ dels tillverkarens
instruktioner i överensstämmelse med
barnets ålder och dels instruktionerna för hur
barnsäkerhetssystemet ska monteras.
Se tabellen ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika säteslägen”
för placering av barnstol (sidan2-36).
Bakåtvänd barnstol
Montera alltid ett babyskydd i korrekt
sätesläge:
Det kan vara farligt att montera ett
babyskydd utan att först ha tittat
på ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika
säteslägen”. Ett babyskydd som har
monterats i ett felaktigt sätesläge kan
inte fästas ordentligt. Vid en kollision
kan barnet träffa någon eller något i
bilen och få livshotande skador.
Använd aldrig en bakåtvänd
barnsäkerhetsutrustning i
frampassagerarsätet om det skyddas
med krockkudde.
Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas av en
AKTIV krockkudde framför, det kan
ge upphov till DÖDSFALL eller
ALLVARLIG SKADA på BARNET
Barnsäkerhetssystemet kan träffas av
den utlösande krockkudden och slås
ut ur sitt läge. Ett barn i barnsäker-
hetssystemet kan få liv
shotande ska-
dor. Om ditt fordon är utrustat med en
deaktiveringsomkopplare för passage-
rarsidans krockkudde, se till att den
står på läge OFF om en bakåtvänd
barnstol måste placeras i frampassa-
gerarsätet.
VARNING
Montera alltid en bakåtvänd barnstol
i korrekt sätesläge:
Det kan vara farligt att montera en
bakåtvänd barnstol utan att först ha
tittat på ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika
säteslägen”. En bakåtvänd barnstol
som har monterats i ett felaktigt
sätesläge kan inte fästas ordentligt.
Vid en kollision kan barnet träffa
någon eller något i bilen och få
livshotande skador.
VARNING

2-34
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
Framåtvänd barnstol
Använd aldrig en bakåtvänd
barnsäkerhetsutrustning i
frampassagerarsätet om det skyddas
med krockkudde.
Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas av en
AKTIV krockkudde framför, det kan
ge upphov till DÖDSFALL eller
ALLVARLIG SKADA på BARNET
Barnsäkerhetssystemet kan träffas av
den utlösande krockkudden och slås
ut ur sitt läge. Ett barn i barnsäker-
hetssystemet kan få livs
hotande ska-
dor. Om ditt fordon är utrustat med en
deaktiveringsomkopplare för passage-
rarsidans krockkudde, se till att den
står på läge OFF om en bakåtvänd
barnstol måste placeras i frampassa-
gerarsätet.
VARNING
Montera aldrig en fram

2-35
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
WPlacering av bälteskudde
En bälteskudde får endast monteras i
framåtvänd position.
Se tabellen ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika säteslägen”
för placering av bälteskudde (sidan 2-36).
Montera alltid en bälteskudde i
korrekt sätesläge:
Det kan vara farligt att montera en
bälteskudde utan att först ha tittat
på ”Lämpliga placeringar av
barnsäkerhetsutrustning i olika
säteslägen”. En bälteskudde som har
monterats i ett felaktigt sätesläge kan
inte fästas ordentligt. Vid en kollision
kan barnet träffa någon eller något i
bilen och få livshotande skador.
VARNING
Montera inte en framåtvänd barnstol
på frampassagerarplatsen såvida det
inte är oundvikligt.
Det är farligt att montera en
framåtvänd barnstol på
frampassagerarplatsen. Kraften
från en utlösande krockkudde kan
vid en kollision orsaka livshotande
skador på barnet. Om det är
oundvikligt att installera en
framåtvänd barnsäkerhetsutrustning
i frampassagerarsätet: flytta
frampassagerarsätet så långt bak
det är möjligt och se till att
deaktiveringsomkopplaren för
passagerarsidans krockkudde är
vriden till lä
ge OFF. Se
Deaktiveringsomkopplare för
frampassagerarens krockkudde
(sidan 2-48).
VARNING

2-36
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
(Europa)
Informationen i tabellen visar hur babyskydd, barnstol och bälteskudde passar i olika
säteslägen. När det gäller andra företags barnsäkerhetsutrustning hänvisas till respektive
tillverkares instruktioner som medföljer barnsäkerhetsutrustningen.
ISOFIX-förankrad barnsäkerhetsutrustning
(1) För barnstolar som inte har storleksidentifiering enligt ISO/XX (A till G), för lämpad viktgrupp ska biltillverkaren
visa fordonsspecifik ISOFIX-barnsäkerhetsutrustning för varje läge.
Bokstavskombination att sätta in i tabellen ovan:
IUF = lämpad för framåtvänd ISOFIX-barnsäkerhetsutrustning från universalkategori godkänd för denna viktgrupp.
IL = Lämplig för vissa ISOFIX-barnstolar (CRS).
Denna ISOFIX-barnsäkerhetsutrustning tillhör kategorierna ”fordonsspecifik”, ”begränsad” eller ”semi-universal”.
X = ISOFIX-lägena är inte lämpliga för ISOFIX-barnsäkerhetsutrustning i denna viktgrupp och/eller denna
storleksklass.
Tabell över lämpliga placeringar av barnsäkerhetsutrustning
i olika säteslägen
ViktgruppStorleksklassFixturBilens ISOFIX-lägenYttre bak
BabyliftFISO/L1 X
GISO/L2 X
(1) X
GRUPP 0
Upp till 10 kgEISO/R1 IL
(1) X
GRUPP 0
Upp till 13 kgEISO/R1 IL
DISO/R2 IL
CISO/R3 IL
(1) X
GRUPP 1
9 kg—18 kgDISO/R2 IL
CISO/R3 IL
BISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 IUF
(1) X
GRUPP 2
15 kg—25 kg(1) X
GRUPP 3
22 kg—36 kg(1) X

2-37
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
Förutom ISOFIX-förankrad barnsäkerhetsutrustning
Bokstavskombination att sätta in i tabellen ovan:
U = Lämpad för godkända skydd i kategori ”universal” för användning i denna viktgrupp.
L = Beträffande barnsäkerhetssystem i denna viktgrupp, kontakta en auktoriserad Mazda-försäljare. Beträffande
vilka barnsäkerhetssystem som kan monteras, se tillbehörskatalogen.
X = Sätesläget inte lämpat för barn i denna viktgrupp.
*1 Originalsäkerhetsutrustning från Mazda kan monteras i framåtvänt läge.
När barnsäkerhetsutrustning ska monteras i framsätet, justera sittdynan till sitt högsta läge så att säkerhetsbältet
sitter säkert runt barnsäkerhetsutrustningen.
*2 Originalsäkerhetsutrustning från Mazda kan monteras i bakåtvänt läge.
(Andra länder)
Följ de regler som gäller barnsäkerhetsutrustning i ditt land.
SystemgruppÅldersgruppViktgruppTyp av barn-
säkerhetsut-
rustningPassagerarsäte
framBaksäte
(yttre)Baksäte
(mitten)
GRUPP 0Upp till cirka
9 månaderMindre än 10 kg Babyskydd X U
L
*2
GRUPP 0Upp till cirka 2 år Mindre än 13 kg Babyskydd X U
L*2
GRUPP 1Cirka 8 månader
till 4 år9 kg—18 kg Barnstol
L*1UX
GRUPP 2 Cirka 3 till 7 år 15 kg—25 kg Bälteskudde
L
*1UX
GRUPP 3 Cirka 6 till 12 år 22 kg—36 kg Bälteskudde
L
*1UX
OBS
Följande punkter måste observeras när en barnsäkerhetsutrustning monteras:
•Om en barnsäkerhetsutrustning inte passar mot ryggstödet på grund av nackstödet,
bör höjden på nackstödet justeras eller tas bort så att barnsäkerhetsutrustningen
passar mot ryggstödet.
Se Nackstöd på sidan 2-14.
•När barnsäkerhetsutrustning ska monteras i baksätet ska framsätenas position justeras
så att de inte är i kontakt med barnsäkerhetsutrustningen.
Se Inställning av säte på sidan 2-5.

2-38
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
WPlacering av förankringspunkt
Bilen är utrustad med förankringspunkter för
att säkra barnsäkerhetsutrustning. På bilden
visas var de olika förankringspunkterna är
placerade.
Följ alltid de instruktioner som levereras
med ett barnsäkerhetssystem vid
monteringen.
Placering av förankringspunkt
Använd de indikerade förankringspunkterna
vid montering av ett barnsäkerhetssystem
som har ett förankringsband.
Montera barnsäkerhetsut-
rustning
Förankra alltid förankringsbandet i
rätt förankringspunkt:
Att förankra förankringsbandet i fel
förankringspunkt är farligt. Vid en
kollision kan förankringsbandet lossna
och lösgöra barnsäkerhetsutrustningen.
Om barnsäkerhetsutrustningen flyttas
kan detta resultera i livshotande skador
på barnet.
Dra alltid förankringsbandet mellan
nackstödet och ryggstödet:
Att dra förankringsbandet över
nackstödet är farligt. Vid en
kollision kan förankringsbandet
glida av nackstödet och lösgöra
barnsäkerhetsutrustningen.
Barnsäkerhetsutrustningen kan
flyttas vilket kan resultera i
livsh
otande skador på barnet.
VARNING
Förankringsrem
Framåt
